现代缸体装配.ppt

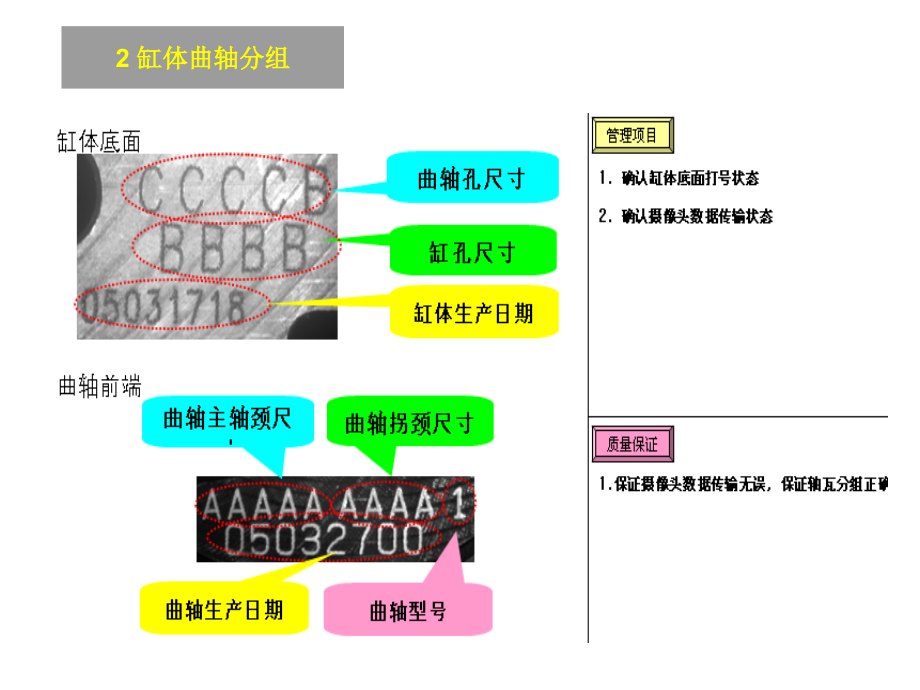

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,1,清理缸体主轴孔、缸孔、曲轴,管理项目,1.,去除油污及杂质,2.,时时更换抹布,质量保证,1.,确认擦净油污后的缸体轴孔、,缸孔、曲轴轴颈、拐径状态,1.,用抹布彻底擦净缸体主轴孔、缸孔、主轴轴颈、拐径的油污及杂质,2.,擦净后缸体、曲轴上不应残留抹布的毛绒,3.,经常更换,2,缸体曲轴分组,3,主轴瓦选取,4,安装主轴瓦片,瓦盖侧,没有油槽,下瓦,有油槽,上瓦,1.,先确认轴瓦分组后进行组装,2.,组装时对准瓦槽部位,3.,区分上，中间,下瓦,4.,组装后瓦片上涂适量的油,管理项目,质量保证,1.轴瓦和组号必须一致,2.区分上，下瓦,3.未涂机油时轴瓦被粘结,5,安装曲轴,6,安装止推瓦,7.,测量主轴轴向间隙,管理项目,1.,去除油污及杂质,2.,时时更换抹布,质量保证,1.,主轴轴向间隙,:0.060.26,1.,曲轴,(,后面,),插入夹具后,，转,3,圈,(1080,度,),，拐颈维持水平状态,2.,使用组合赛尺测量曲轴轴向间,隙,主轴轴向间隙,:0.060.26,8,拆连杆瓦盖,拧紧力矩为,49-52,N.m,9,装连杆瓦,A,连杆大头,孔径分组：,A,B,C,根据曲轴拐颈组号,和连杆大头组号的,分组表选择瓦片,上瓦,下瓦,确认切口方向后,装轴瓦,连杆瓦分组表,管理项目,质量保证,1.,注意配组,2.,注意切口方向,10,装活塞,11,装配连杆瓦盖,拧紧力矩：,49-52,N.m,管理项目,质量保证,1.,确认切口方向，必须遵守规定方向,2.,确认螺纹是否磨损,3.,装配前连杆瓦、曲拐涂抹机油,.,4.,遵守规定扭矩值,1.,螺栓磨损后必须扔掉,2.,装配前连杆瓦、曲拐涂抹机油,.,12,装配主轴瓦盖,后,按照顺序组装瓦盖,组装时瓦盖的箭头方向指向前,前,#1(,前,),#3(,后,),管理项目,1.,按照规定组装前及后瓦盖,2.,确认瓦盖上面的箭头方向,:,箭头方向指向前,3.,遵守规定螺栓紧固顺序,螺栓,-10,个,拧紧力矩,:6474,N.m,1,2,7,4,8,3,5,10,6,9,质量保证,1.,注意箭头方向,13.,确认主轴、连杆轴向间隙,管理项目,1.确认曲轴转动状态(手感),2.确认连杆晃动状态(手感),质量保证,1.,主轴轴向间隙,:0.060.26,2.,连杆轴向间隙,:0.100.25,1.曲轴(后面)插入夹具后，转3圈(1080度)，拐颈维持水平状态,转动曲轴，手感确认曲轴扭矩(如果紧的话，拆机检查),2.用手晃动连杆盖后 确认轴向间隙,手感确认晃动的状态(不能晃动或过晃动时不合格),主轴轴向间隙,:0.060.26,连杆轴向间隙,:0.100.28,
