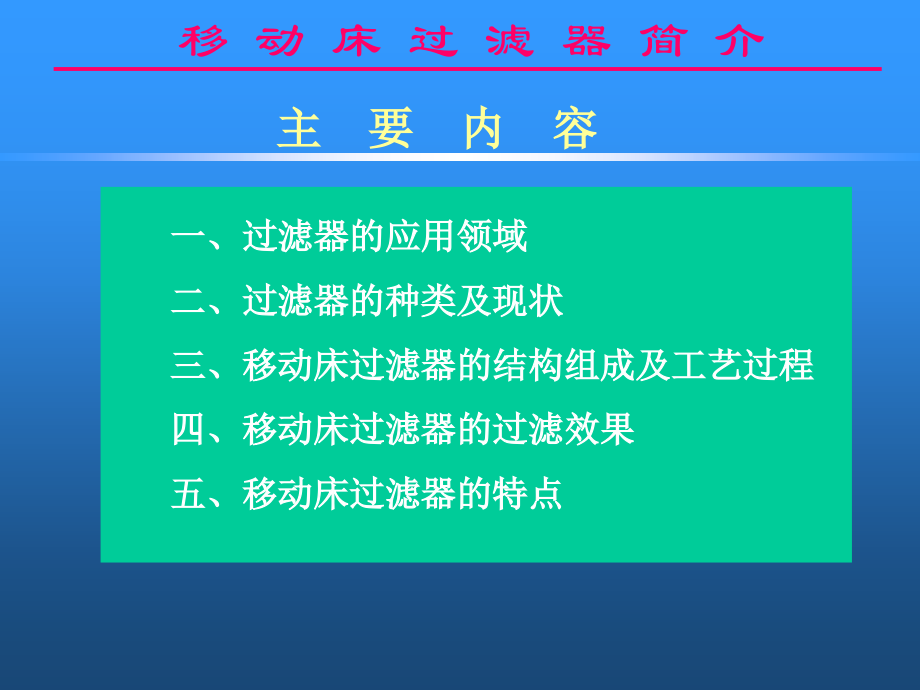

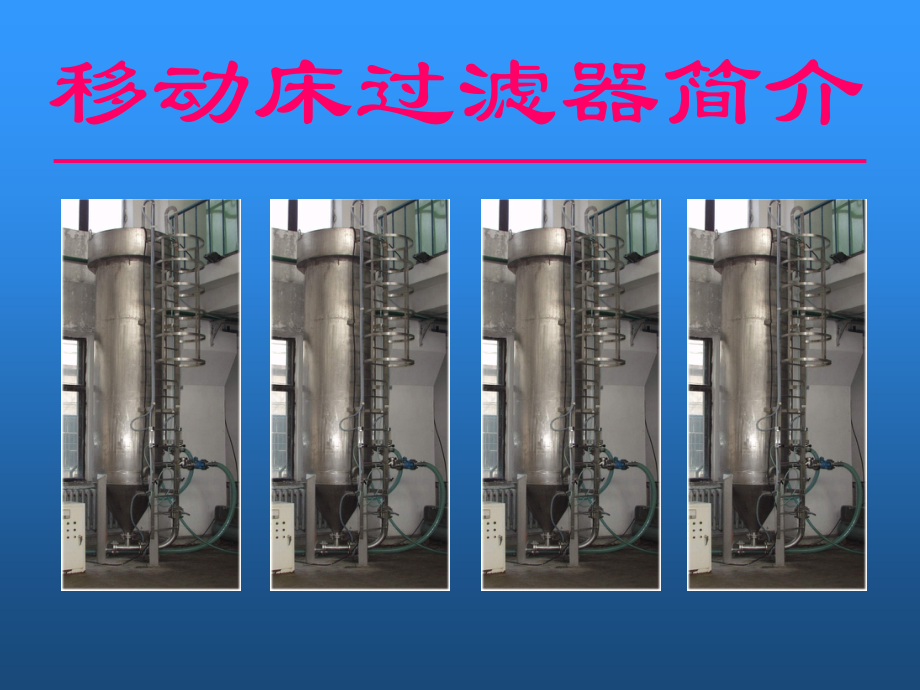

,移 动 床 过 滤 器 简 介,移动床过滤器简介,主 要 内 容,一、过滤器的应用领域,二、过滤器的种类及现状,三、移动床过滤器的结构组成及工艺过程,四、移动床过滤器的过滤效果,五、移动床过滤器的特点,过滤器的应用领域,去除悬浮物的主要手段。,工业冷却水处理过程中不可或缺的关键设备。,广泛应用于各种水处理过程，如工业及城市给水处理、污水处理及污水回用处理等。,过滤器在冷却水处理中的应用,结垢、腐蚀及生物粘泥等问题，不仅降低设备的换热效率，而且将导致设备堵塞及泄漏等事故,污染物的影响机理截然不同，但微生物体及污垢等，也是悬浮物形式,在冷却水处理上，去除悬浮物的过滤设备是必需的，选择是关键的,过滤器在冷却水处理中的应用,污水回用处理中不可缺少的设备,二级生化处理后出水的主要抛光（,Polishing,）手段和关键设备,不可或缺的、保护更高级处理（如反渗透,RO,）的预处理,过滤器在污水回用处理中的应用,国外污水回用处理的主要流程：,二级生化处理出水过滤化学氧化（可选）消毒反渗透（可选）,出水可用于市政绿化、洗车、工业冷却水、生活杂用水,消毒后接续反渗透处理，出水可以达到饮用水标准,过滤器在污水回用处理中的应用,过滤器在污水回用处理中的应用,上述处理流程的应用实例,美国洛杉机的,Hiparen Treatment Plant,丹佛市的,Central Treatment Plant,墨西哥的,Chryser Corp.,卡车装配厂,Antonio Dovali Jaime,炼油厂,日本的,Kobe City,与,Fukuoka,污水处理厂,过滤器种类及现状,过滤：介质过滤、微滤及超滤,超滤去除的最小粒径为,0.01,1.0m,微滤去除的最小粒径为,0.1,0.5m,介质过滤去除的最小粒径在,5m,左右,微滤与超滤不适合在悬浮物浓度较高的水处理中采用,微滤及超滤需要介质过滤保护,介质过滤适合于悬浮物浓度相对较高（,150mg/l,左右）的水处理中使用,介质过滤使水中悬浮物降至,5mg/l,以下,介质过滤应用广泛,过滤器种类及现状,滤料主要为石英砂、无烟煤、胡桃核、活性炭、纤维束或纤维球等,按滤料、滤速、水流方向、床层深浅、水流推动力等分类,根据滤床移动与否划分：固定床和移动床两种类型,介质过滤器的种类,固定床过滤器,国内外普遍采用的过滤器型式,主要由过滤和反洗两个间歇的步骤组成,反冲洗方式：水力反冲洗、气水联合反冲洗及虹吸等,去除悬浮物能力良好，特别是使用初期,固定床过滤器,缺点之一：过滤与反洗交替进行，需人工或自动切换，不能实现连续过滤产水，运行管理复杂,缺点之二：滤料清洗不彻底，床层内部易滋生微生物，滤料结团，出水水质变差，最终停止工作，更换滤料；,缺点之三：只利用表层至表层以下,300400mm,的滤料截留悬浮物，纳污量低；,缺点之四：过滤周期的时间长短，受进水中悬浮物浓度的影响大，悬浮物浓度较高时，不能维持长时间过滤，反洗频繁，产水量低。,固定床过滤器,移动床过滤器,介质过滤器家族中的新成员,改变了固定床过滤器的运行模式,采用固体流态化技术，实现了在过滤的同时，进行滤料清洗的全自动连续运行方式,良好的悬浮物去除效果,完全克服了固定床过滤器的缺点。,适应能力强，应用前景广阔,主要由过滤罐、过滤介质床、进水分布器、整流体、滤料分布器、空气分布器、洗涤器、滤料输送管及提升管等组成,洗涤器与过滤罐相互独立,洗涤器可以设置在过滤器内部，也可以设置在过滤器内部。,移动床过滤器结构,移动床过滤器工艺过程,主要包括过滤、滤料的提升与输送、清洗、滤料分布成床等几个连续步骤，它们同时进行。,滤料的提升及输送，采用的是“气液固三相流态化系统”，是过滤与清洗步骤的纽带,清洗水为过滤后出水,洗涤器,出水区,出水管,提升管,滤料输送管,布水管,整流体,压缩空气,出水,原水,清洗出水,布料器,图,1,移动床过滤器结构示意图,过滤床,空气分布器,以活性污泥为悬浮物时的过滤效果,以活性污泥为悬浮物时的过滤效果,以白土为悬浮物时的过滤效果,利用床层内部滤料截留悬浮物，可以充分发挥滤料的截污能力，纳污量大,。,改变滤料的循环清洗量大小，可适应水中悬浮物浓度的变化，保持始终如一的通水量及出水水质。,移动床过滤器的特点,操作方便，只需设定好压缩空气量，自动运行，可以实现无人管理。,洗涤器结构独特，滤料的清洗效果好，清洗用水量少，调节方便。,无需大流量、大功率反洗水泵，运行费用低,。,移动床过滤器的特点,谢谢！,
