节能灯电子镇流器的修理方法.ppt

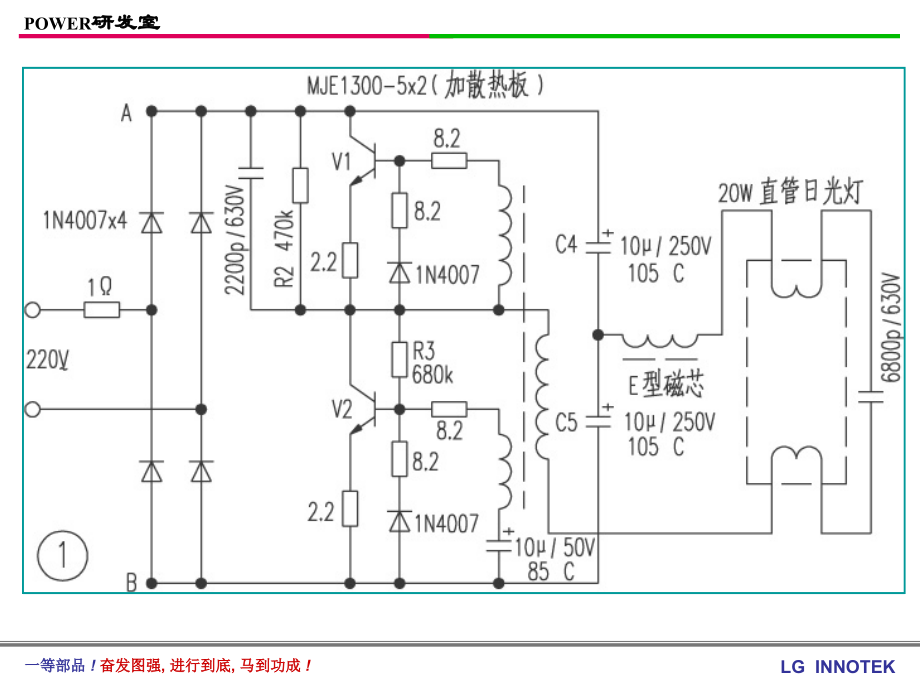

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,节能灯电子镇流器的修理方法,节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。节能灯的故障大部分出在电子镇流器。现介绍常见故障的修理方法。,由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。,首先应进行外观检查，然后可通电检测。加电之前用万用表测,A,、,B,两点应有几十千欧的阻值；加电后,A,、,B,点应有,300V,直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。用交流,500V,挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。图,2,中的,C2,、,R1,、,D,；图,1,中的,R2,、,R3,阻值增大或,V2,性能变差，提供的偏流不足不能使,V2,进入自激状态，只要适当调整阻值就会起振。,C2,漏电使双向二极管达不到转折电压，,V2,也不能进入振荡状态，可换一只双向二极管一试。触发管至,b,极串接的电阻增大，加上管子的,值偏低时就很难起振。,对三极管的要求：瓦数大的灯管配用三极管的,PCM,、,ICM,也要大些，两只三极管交替工作在饱和导通、截止状态，,ICM,要足够大才行。一般,30,40,瓦灯管均用,MJE13005,7,或,BUT11A,，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。常用的高反压管有,2SC2482,、,DK52,、,DK53,等，除,2482,外均可加装散热板，若是散热板与管子,c,极导通的就有高电压，要注意绝缘并防止极间短路。,几种典型故障分析：,1,、灯管能起辉，但有明显闪烁，图,1,中,C4,、,C5,有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。,2,、灯管不起辉且仅为两端发亮,(,有时发红,),，大多是起辉电容击穿，时间一长灯丝要受损，这在双,U,型灯中最敏感。此外，图,2,中的滤波电容值减小到,1F,以下或起辉电容容值过份偏小会出现滚转光圈,(,也叫螺旋光,),并伴有闪烁。,3,、,30,40,瓦直管日光灯的镇流器分两部分装于灯管两端，为方便更换灯管，灯丝与线路采用可拆卸式弹性连接,(,这点与,U,型节能灯不同,),。应注意：装上灯管后要检查灯丝与线路可靠接通后，才通电，如果通电不亮再调整灯管，在调整过程中极易损坏三极管。因为电子镇流器工作在,20kHz,以上高频振荡工况下，灯丝是振荡回路的一部分，回路中的电感、电容都是储能元件，灯丝回路间断性通断，线路中势必出现幅值很高的尖脉冲，很容易击穿三极管。对于电感式镇流器日光灯通电后调整灯管是司空习惯的，而电子镇流器日光灯则应先关断电源再调整。,小瓦数炭膜电阻焊接时间不能太长，过份受热会使两端引线帽的压接处松动，阻值变大且不稳定；特别是在三极管,b,极串接电路中，就会出现间断性振荡，甚至击穿管子，且不易检查出故障点，最好用不小于,1/4,瓦的金属膜电阻。,附图,3,图,10,为常见的日光灯电子镇流器测绘电路图（图,9,、图,10,待续）。,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,一等部品,!,奋发图强,进行到底,马到功成,!,LG INNOTEK,POWER,研发室,
