第5章体曲线操作.ppt

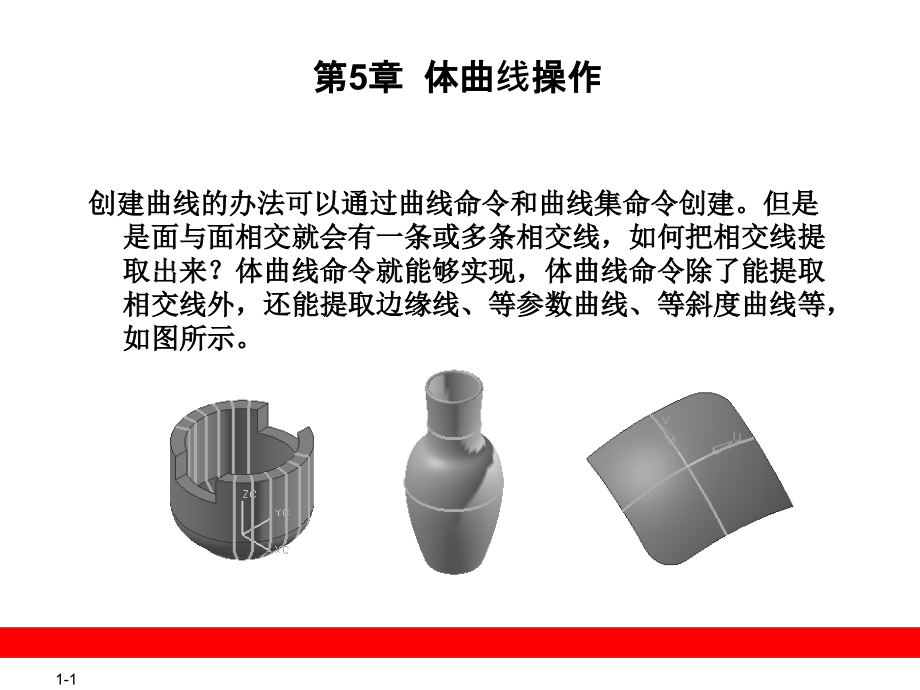

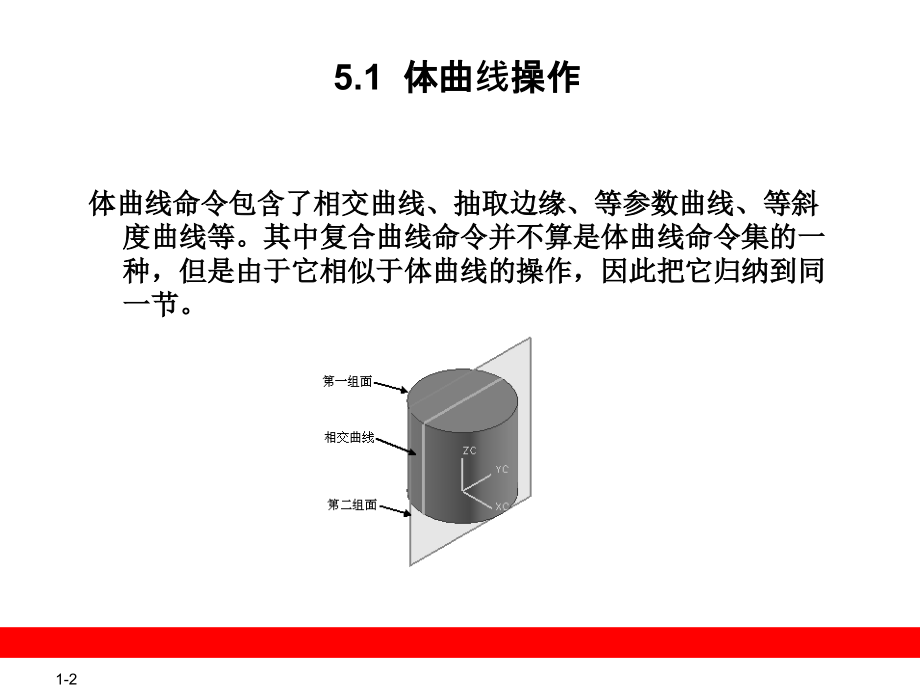

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,1-,*,第5章 体曲线操作,创建曲线的办法可以通过曲线命令和曲线集命令创建。但是是面与面相交就会有一条或多条相交线，如何把相交线提取出来？体曲线命令就能够实现，体曲线命令除了能提取相交线外，还能提取边缘线、等参数曲线、等斜度曲线等，如图所示。,5.1 体曲线操作,体曲线命令包含了相交曲线、抽取边缘、等参数曲线、等斜度曲线等。其中复合曲线命令并不算是体曲线命令集的一种，但是由于它相似于体曲线的操作，因此把它归纳到同一节。,5.3.1 求交,求交命令可以提取两组面相交之间的相交线，面的类型包含：实体表面、片体、基准平面以及临时指定的平面等。,5.3.2 截面,截面命令不但可以提取两组面相交之间的相交线，还可以提取实体、片体截面的曲线，甚至多组截面的曲线。单击菜单栏【插入】【来自体曲线】【截面曲线】按钮，弹出【截面曲线】对话框，如图所示。,5.3.3 复合曲线,复合曲线命令主要用于复制曲线，当一条曲线需要被编辑，但是它不能改变原来的状态就可以先复制一份，再进行编辑。单击菜单栏【插入】【关联复制】【复合曲线】按钮，弹出【复合曲线】对话框，如图所示。,5.2 抽取曲线,抽取曲线命令是体曲线的一种，它可以抽取实体表面、片体上各种参数的曲线，如图5.10所示。比如：边缘曲线、等参数曲线、轮廓线等。抽取曲线可以一改以往在面上创建规律曲线的困难和精确度。,5.2.1 边缘曲线,边缘曲线命令可以复制实体、片体边缘和曲线。类似于复制曲线功能的命令还有：复合曲线、复制。边缘曲线命令通常被复合曲线替代使用。,5.2.2 等参数曲线,等参数曲线命令可以提取面的等参数曲线，等参数曲线是面,U、V,方向上在一定百分比值的曲线。使用等参数曲线抽取线十分方便，比如抽取面的中心线，比以往手绘中心线要准确、快。如果要平均分割一个面，也可以先抽取它的等参数曲线，再进行分割。,5.2.3 实例：提取面的中心线,本实例需要提取面的中心线，使用等参数曲线命令。面的中心线由两条曲线构成，需要在面的,U、V,方向上分别抽取。,5.2.4 所有在工作视图中的,所有在工作视图中的命令可以提取工作视图中片体、实体的线框。使用所有在工作视图中不用选择任何对象，注意提取时的隐藏和显示对象。,5.2.5 等斜度曲线,等斜度曲线命令可以提取片体、实体的等斜度曲线。等斜度曲线也就是面与矢量的切线，面的形状有时候复杂，因此抽取的曲线可能是多条。,5.3 实例：绘制花瓶,本实例结合了体曲线的操作和一定的艺术美感，设计一个花瓶，如图所示。在花瓶的设计使用的是实体建模。即实体抽壳而成，瓶身的凸起由抽取的曲线扫掠而成。,5.3.1 基本步骤,观察花瓶的结构，瓶身为半封闭状态，为通过实体抽壳而成。瓶身的凸起由于截面一致，又成圆形，因此凸起使用管道命令完成。绘制花瓶思路为：首先创建花瓶轮廓线旋转出实体，然后抽壳1毫米，最后扫掠凸起，如图所示。,5.3.2 创建瓶身,创建瓶身时，首先绘制花瓶轮廓线。由于软件默认,XY,平面为绘图平面，此时需要调整工作坐标系。然后以轮廓线旋转出实体，最后在瓶底处倒圆角、抽壳。,5.3.3 修饰细节,完成创建瓶身，恢复到原来的工作坐标系，首先使用等斜度曲线提取,Z,轴与瓶身零度的交线，然后使用相交曲线提取倾斜的曲线，最后使用扫掠创建凸起。,
