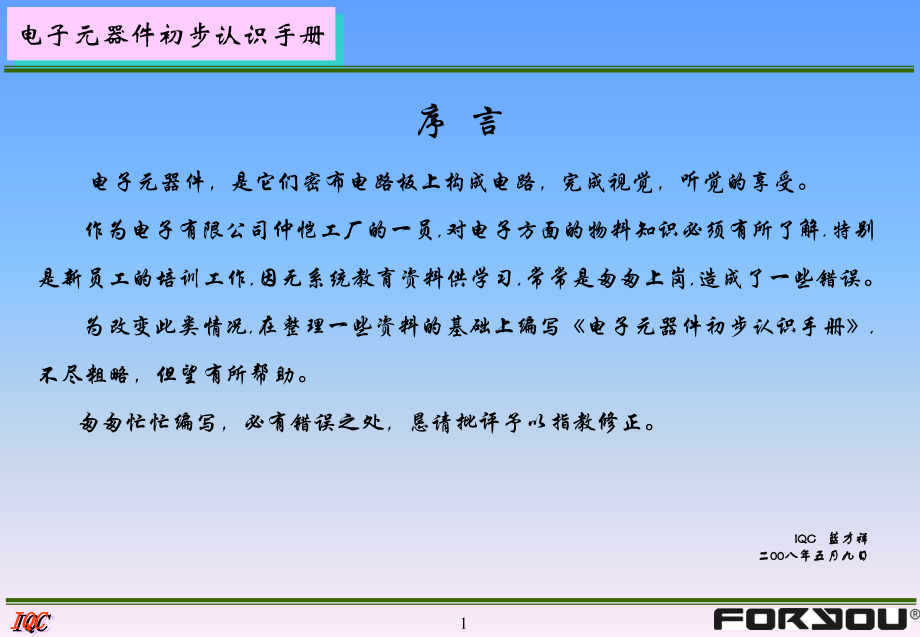

电子元器件初步认识手册,IQC,*,/15,电,子,元,器,件,初步认识手册,0,序 言,电子元器件，是它们密布电路板上构成电路，完成视觉，听觉的享受。,作为电子有限公司仲恺工厂的一员,对电子方面的物料知识必须有所了解.特别是新员工的培训工作,因无系统教育资料供学习,常常是匆匆上岗,造成了一些错误。,为改变此类情况,在整理一些资料的基础上编写电子元器件初步认识手册,不尽粗略，但望有所帮助。,匆匆忙忙编写，必有错误之处，恳请批评予以指教修正。,IQC 蓝才祥,二00八年五月九日,1,随着电子技术的日新月异,电子元器件的外形和功能都发生了很大变化.如半导体集成电路飞速发展,表面贴装技术被广泛应用.看呵，这就是电子元器件.,形形色色电子元器件,2,为了满足电插（A/I）、贴片（SMT）的自动化生产，因此就有了对元器件的包装要求：如插件的编带包装，贴片的卷带包装及其它散料袋装或盒装。,元器件的包装方式,3,1.也称之为轴向元件，元件横卧在PCB板上;,2.手插、机器适用;,3.常有的卧式元件有:色环电阻、色环电容、色环电感、管状二极管等。,1.也称之为径向元件;元件竖立在PCB板上;,2.手插、机器适用;,3.常用的立式元件有:电容(电解,陶瓷,聚酯)、二极管(发光)、三极管、IC、晶振、开关等。,1.一般进行手插，小部分机器适用。,2.大体积或无规则元器件,3.常用的：*大功率电阻*调谐电容*电感线圈*开关，连接座,元器件形状分类,PCB板,PCB板,异形件,卧式件,立式件,目前使用在车载音响的电子元器件主要有:电阻、电容、电感、半导体器件等等。分三个部分使用：电插（A/I）、贴片（SMT）、手插（MI）。即按元器件形状可分卧式件、立式件和异形件。,4,现在让我们看下电路板，呵呵！密密麻麻都是电子元器件呢！让我们先了解电阻、电容、电感吧？其它的让我们实际中学习总结，OK。,5,元件的参数标识,电阻、电容、电感标识参数一般采用直接标值法，数字标称发及色标法等，仅仅单位不同。以电阻举例说明：,3、色标法（插式元器件常使用），小体积插件多为色环器件。下面特别说明,。,2、数字标称法（片式元器件常使用），一般采用3位字，前2位为有效值,第四位为指数判读需要转化：,|,2位值*指数（10为底数）=电阻值,1、直接标称法直接判读:大体积元器件有使用，一般很少使用。,电阻、电容、电感是基本的电路构成元器件，其使用量最多，用途广泛。电阻、电容、电感一般被统称为无源元器件（晶体管、集成电路等统称为有源元器件）。,6,色环判读法,黄紫橙金,1 2 3 4,*,1,2代表有效数值,*3表示倍数,*4表示允许误值,橙橙红棕棕,1 2 3 4 5,此电阻:47K,5%,*1,2,3代表有效数值,*4表示倍数,*5表示允许误值,此电阻:3.32K,1%,5环判读法,4环判读法,小体积的电阻、电容、电感多为花生芒果样，有4环色环，它表示了元器件的标称值。现在电阻又有5环表示。我们以电阻为例讲述。,不论4环或5环，都从色环密的一端读起，按序读数，获得对应数字后按数字标称法读值。,色环对应数字表：,颜 色,黑,棕,红,橙,黄,绿,蓝,紫,灰,白,金,银,有效数,0,1,2,3,4,5,6,7,8,9,幂(指数),0,1,2,3,4,5,6,7,8,9,-1,-2,误 差,1%,5%,10%,色环判读法,7,电阻特性:在电路中主要是向各种器件提供必要的工作条件,大致可分为降压分压,限制电流等.,无极性区分，形状通常象花生状，细如米粒,大如小鞭炮（注明：几乎所有元件都为卧式元件）。另有片装。,电路符号:,用字母表示：R,认识电阻,电阻种类:,根据电阻制作材料可分为多种,我公司主要使用有:,*碳膜电阻 RCF,*金属膜电阻 RMF,*金属氧化膜电阻,*,另根据结构可分为固定电阻,半可调电阻,可调电阻.,电阻(Resistor),8,电阻的主要参数,3)阻值误差,每个电阻实际阻值都于标称值有一定的差异，我们给它一个规定的范围，我们常用的偏差规格有：,1%；5%；10%；20%,1)标称电阻值,单位:,(欧姆);,K(千欧);,M(兆欧);,G(吉欧);,电阻换算表,1 K(千欧)=1,000,1 M(兆欧)=1,000,000,1 G(吉欧)=1,000,000,000,2)额定功率,指电阻能承受的规定的电功率，过载时易发热烧毁。常用的规格有：,1/16W；1/8W；1/4W；1/2W；1W；2W,电阻主要参数：,9,电容特性:电容实际上是贮存电能的一种元件,具有阻直流通交流的特点,因此在电路中常用于隔离直流电压,滤除交流信号和信号调谐等方面.,有极性要求，通常小容量电容不要求区分。,电路符号:,用字母表示：C,认识电容,a.种类:,根据电容制作材料可分为多种,我公司主要使用有:,*瓷片电容 CC,*涤沦电容 MC,*铝电解电容 EC,*钽质电容 TC,*独石电容 DC,另根据结构也分固定,半可调,可调三类.,电容(Capacitor),10,电容的主要参数,1)标称电容值,容量单位:,pF(皮法),uF(微法),F(法拉),电容换算表;,1 uF(微法)=1,000,000 pF,1 F(法拉)=1,000,000,000,000 pF,电容主要参数：,2)耐压,通常指电容允许使用的最高直流电压，一旦超过规定的耐压时，电容就会发生击穿。常用的规格有：,6.3V；10V；16V；50V；100V；160V,3)温度范围,指使用的温度范围，我们常用的有,85；105,3,)容值误差,每个电容实际容值都与标称值有一定的差异，我们给它一个规定的范围，我们常用的偏差规格有：,1%；5%；10%；20%,11,电感是指各种电感线圈和变压器。常用的电感有色环电感，立式电感，扼流圈，中周，震荡线圈等等。,无极性。,电路符号:,用字母表示：L,认识电感,a.种类:制作材料为漆包铜线绕制,分空心线圈和磁芯线圈。根据电感结构，我公司主要使用有:,*色环电感（高频）,*立式色环电感（高频）,*低频扼流圈,*磁环变压器,电感,12,电感的主要参数,3)误差范围,每个电感实际感值都与标称值有一定的差异，我们给它一个规定的范围，我们常用的偏差规格有：,1%；2%；5%；10%,1)标称电感值,单位:uH(微亨);mH(毫亨)H(亨利);,电感换算表;,1 mH(毫亨)=1,000 uH,1 H(亨利)=1,000,000 uH,主要参数：,2).Q值,既品质因数，Q值越高表明电感的功率消耗越小，效率越高，也就是“品质”越好。,4)标称电流,指允许通过的电流值。实际使用中通过的电流不宜超过标称电流值。,13,a.单位:伏特,b.特性:有极性(编带有色边为负),元件的外壳由玻璃制成,元件封装的负端色带区分.,c.种类：我厂现主要使用有稳压、整流、发光二极管。,另有桥堆,可列入集成电路类别。但易被误认为三极管(因为形状象),整流二极管:,利用PN解的单向导电性把交流电变成脉动直流电。,稳压二极管,利用PN解反向击穿时的两端电压基本不变，起到稳压作用。,发光二极管,导通电压为1.5-3V，比一般二极管要高的多。,电流越大发光越亮，但应用时应加限流电阻，以免超过最大值而烧毁。,认识二极管,二极管(Diode),14,其它半导体元器件,晶体三极管：,a.种类:NPN，PNP,b.符号:,c.主要技术参数：,HFE（共发射极直流电流放大系数）,I,CBO,（穿透电流）,I,CEO,（集电结反向截止电流）,（共发射极交流流电流放大系数）,集成电路：,全称半导体集成电路，即IC，是把一个电子单元电路或某一功能、某些功能、甚至某一整机功能集中制作在一个晶片或瓷片上，然后进行封装。有单列直插，双列直插，4列扁平，双列扁平等封装形式。,按集成度分小、中、大、超大规模等。,按功能可分为数字、模拟、微波集成电路。,15,
