功放的技术指标和测试.ppt

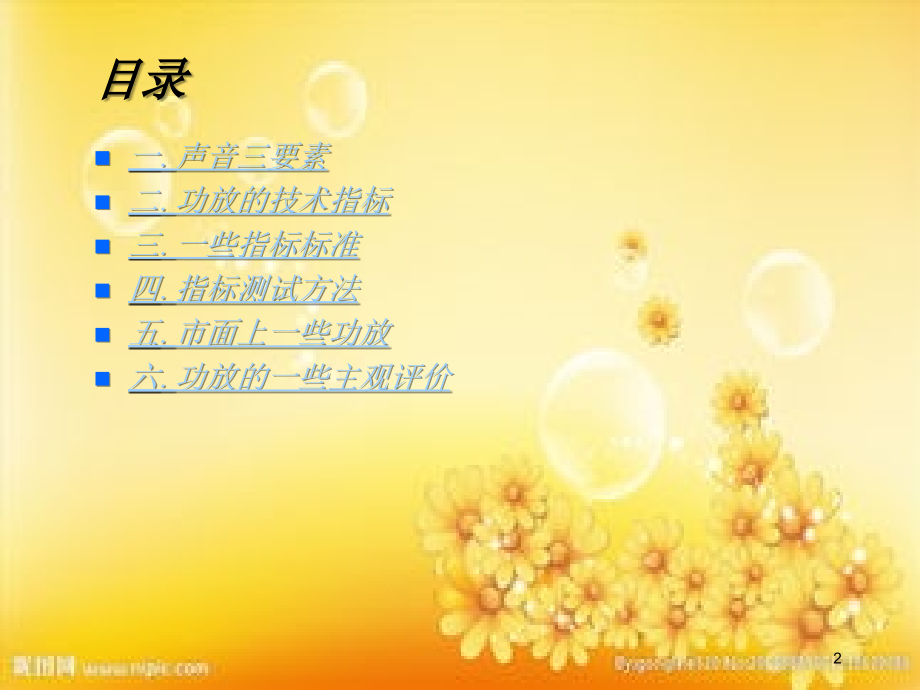

按一下以編輯母片標題樣式,按一下以編輯母片本文樣式,第二階層,第三階層,第四階層,第五階層,MediaTek,Confidential,2026/3/7,1,功放的技术指标和测试,wesley,2,目录,一.声音三要素,二.功放的技术指标,三.一些指标标准,四.指标测试方法,五.市面上一些功放,六.功放的一些主观评价,3,一.声音三要素,1,。响度的单位是方（,PHON），,它是以1000,HZ,纯音所造成的声强为基准，1000,HZ,声音信号的响度等于它的声强分贝值（,db).,2.,音调：人耳对声音高低的感觉称为音调。音调主要与声音的频率有关，但不与频率成正比，而与响度一样，音调的感觉也成对数关系，因此通常通常用频率的倍数和对数关系来表示音调。频率越高，人耳感觉的音调越高。,4,3,。,音色。音色主要由声音的波形和它的频谱结构决定。（频谱：一个正弦波的波形可以分解为多个正弦波成分的综合，亦即频谱）,BACK,5,一）.静态指标（正弦波）,A.,频响是放大器对声频信号的各种频率分量的放大能力,它表,明了放大器的通频带带宽及在通频带内放大各频率分量的不,均等性,理想的频响能力是在通频带内非常平直.,二.功放的技术指标,6,7,放大器的非线形会使输出信号产生许多新的谐波分量.这些谐,波分量的均方根之和即为总谐波失真的量.谐波失真用总谐波,失真量和输出信号百分比来描述.,B),谐波失真(谐波畸变),8,I),谐波失真与频率有关,9,Ii),谐波失真与输出功率有关,当放大器接近最大输出功率时,谐波失真急剧增大,因此放声时功率远小于最大功率.,10,C),信噪比,信噪比指信号功率和不需要的噪声功率之比.,S/N=10*LG(Rx/P2);,Rx:,参考输出功率;,P2:,噪声输出功率;,11,额定功率也称,RMS,功率或连续功率,是指在一定的失真范围内,在喇叭阻抗一定的条件下,放大器输出的最大功率.额定功率随失真度和负载的不同而变化,不唯一.,美国1974年规定标准:两个声道各驱动8欧姆扬声器,在20,HZ-20000HZ,范围内,失真度小于1%时,测的最大输出功率的有效瓦数.,D),额定功率,12,1.,阻尼系数是扬声器额定阻抗和驱动功放输出内阻的比值,由于功放是扬声器的电阻尼,对扬声器质量很有影响.,2,阻尼系数过高,扬声器声音干涩,失去弹性;,3阻尼系数过低,低音混浊,乏力.,E),阻尼系数,13,F).,转换速率,1.,它表示当放大器输入一个阶跃信号时,输出电压随时间变化的最大变换率.,为了衡量放大器在通过矩形波信号时引起的前沿上升时间的延迟,从而描述放大器输出矩形波时的失真情况,就引入转换速率这个参数.,2高保真放大器的转换速率要求在20,V/us,以上.,14,规定:给放大器输入1000,HZ,正弦信号,使其在额定功率下工作测得谐波失真(比如0.1%),然后改变输入信号的频率,使放大器以半额定功率工作(即比原先降低3,db),当其谐波失真量上升到和1000,HZ,满额定功率工作相同时的谐波失真量相同时,所对应的上下频率带宽.,G).,功率带宽,15,16,H),串音衰减(声道隔离度),.1),由左通道进入右通道的串音衰减定义:左通道的输出电压与馈入左通道的输入电压在右通道产生的输出电压之比的分贝值.,2),根据国标,高保真音频放大器的要求:,=30,db,，2501000,hz,;,=40db,1000hz;,17,二,),动态指标（方波或脉冲）,A),互调失真,当两个或两个以上不同频率的信号输入放大器后,由于放大器的非线性,其输出信号除原输入的信号,还新产生了输入信号的和信号和差信号.例如放大器的频率分别为300和500,HZ,输出时,多了200,HZ,和800,HZ,的信号.这两种信号产生互调失真.,18,B),相位失真,输出信号和输入信号的相位差,通常以工作频段内的最大相移和最小相移来表示.,高保真的放大器,要求相位失真在20-2000,HZ,应在+-5%以内.,19,C),顺态响应(瞬态畸变),瞬态响应,是指放大器对瞬态信号的跟随能力.,测量瞬态响应,常用方波信号,当方波信号输入到放大器时,如果输出信号的波形仍是方波,说明瞬态响应良好.,20,D),瞬态互调失真,为了免除深度负反馈引起的寄生震荡,需在集基级间加入一个小电容作为滞后补偿,当输入脉冲信号时,要等待补偿电容进行充电的这一段延迟时间.,输出信号被削顶,从而造成失真,叫瞬态失真.,21,E),交越失真和削波失真,22,1.,交越失真是非线性失真,是造成互调失真的原因.,2削波失真,是功放管饱和时,放大器输出信号不随输入信号增大而增大,输出波形尖锋被削,称为削波失真.,BACK,23,三.一些指标的标准,BACK,24,.,一。频率响应,A。,输出1,KHZ，1V,的正弦波信号，经过功放放大，输入到音频分析仪；,B。,此时，把,dbr,zero,清零；,C。,调节输出信号的频率从20,HZ,到20,KHZ,扫频；,D。,记下,dbr,最大的差值为所得值。,四。功放指标测试方法,25,二。谐波失真（额定功率时）,：,A,先输出1,KHZ，1V,的信号，,B。,把功放的音量调大，使功率上升到额定功率；,C。,切换到“,THD+N%”,挡；,D。,改变信号的频率，从20,HZ,到20,KHZ，,记下谐波失真值。,E。,应该在20,HZ,到20000,HZ,范围内扫频（0.5%）,26,三。信噪比,A,输出1,KHZ，1V,的信号；,B,此时用,dbr,zero,清零；,C。,不输入信号，记下此时的,dbr,值为信噪比。,27,四。额定功率,A。,使音频分析仪的参考值与电路所接电阻（8欧）一致；,B。,调节功放的音量；,C。,调节功放的频率从20,HZ,到20,KHZ,扫频，测得最大输出功率的有效瓦数，此时谐波失真小于1%，即为额定功率。,28,五）功率带宽,A。,输出1,KHZ,的信号，使其在额定功率下工作，测得谐波,失真（比如0。1%）；,B。,然后改变输入信号的频率，使放大器以半额定功率工作；,C。,在改变频率时，当失真量上升到与额定功率时的施诊一样时，记下上下频率，为功率带宽。,29,六。串音衰减,A。,左右通道都输入1,KHZ，1V,的信号；此时记为,DBR,ZERO,B。,此时把左通道的信号切换到零，记下此时左通道的,DBR,值，为串音值。,30,七。互调失真,A。,输出60,HZ/600HZ,的调制信号（,IMD）,直接到音频分析仪输入口；把音频分析仪调到,IMD,挡，测得互调失真值,I1,B。,输出信号经过功放后再输入到音频分析仪，测得值,I2；,C。,两个值相减得互调失真值；,31,八。相位失真,A。,输出1,KHZ，1V,的信号；,B。,用示波器同时显示到功放的输出和输入信号的波形；,C。,比较两个波形的相移；,D。,高保真功放：（2020000,HZ，,在+-5%以内）,32,九。用示波器监测的一些指标,A,交越失真和削波失真；,B,瞬态响应,C。,转换速率。,BACK,33,五.市面上的一些功放,34,BACK,35,1,音色的均匀统一,A。,人音的圆润性,B。,低频/中低频失常,C。,下部高音的圆润性,D。,顶尖的高音,六）功放的主观评价,36,2,声像定位,空间感，声场深度。,3。动态范围,4。低频延伸,BACK,37,电源的地,仪器的地,连接DVD的A通道,连接DVD的B通道,用于清零的ZERO键,功能切换键,电源开关,转换单位,选择滤波器，A计权,音频分析仪,38,END,39,40,41,42,.,43,44,
