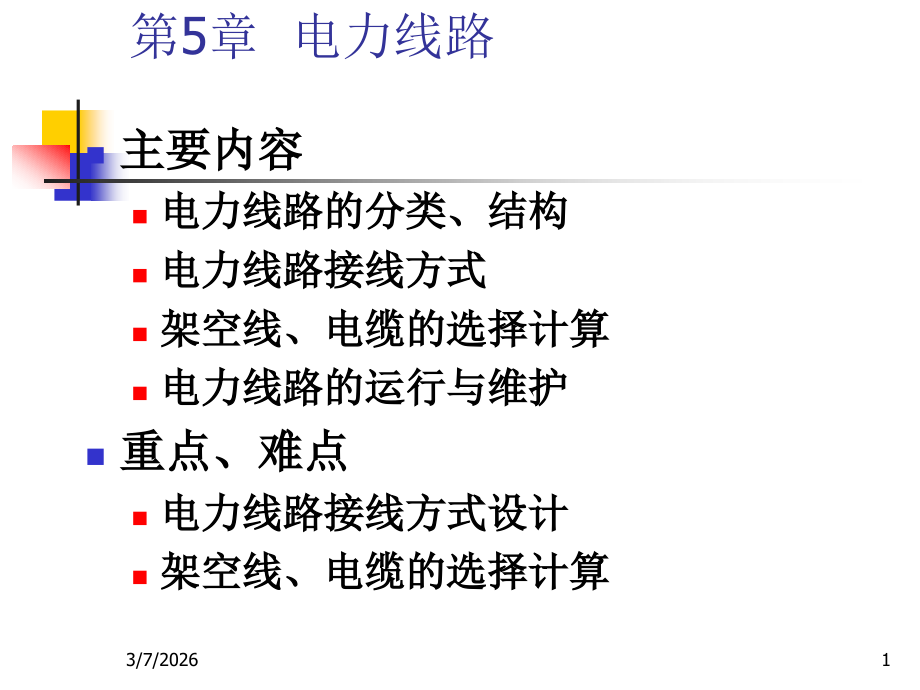

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,5,章 电力线路,主要内容,电力线路的分类、结构,电力线路接线方式,架空线、电缆的选择计算,电力线路的运行与维护,重点、难点,电力线路接线方式设计,架空线、电缆的选择计算,3/7/2026,1,5.1,电力线路及其接线方式,电力线路类别,按结构形式分类,架空线路：结构简单，造价低，需要定期检修，对地及建筑物要求有一定距离。,电缆线路：（,1,）直接埋地；（,2,）敷设在混凝土管中；（,3,）敷设在电缆沟中,绝缘导线,线路接线方式,放射式,树干式（干线式）,环式,3/7/2026,2,5.1.1,放射式线路,（,1,）单回路放射式；可用于二、三级,（,2,）双回路放射式；可用一、两级,特点：,可靠性高。,继电保护整定等易于实现。,开关设备多，投资大。,适用：于供较重要的和容量较大的负荷。,3/7/2026,3,3/7/2026,4,5.1.2,树干式线路,（,1,）直接树干式（单回路和双回路）；,（,2,）串联型树干式。,特点：,出线少，开关设备和导线耗用少，投资省,可靠性较低,保护整定误差大。,适于负荷容量较小，不重要的用电负荷。,干线连接变压器不超过,5,台，总安装容量不大于,3000KVA,。,3/7/2026,5,3/7/2026,6,3/7/2026,7,5.1.3,环网线路,分：（,1,）闭环式；,（,2,）开环式。,特点：,可靠性高（相对于树干式,总设备少，投资小,但继电保护比较复杂，整定配合也较困难。,适用：负荷容量相差不太大，彼此之间相距较近，而离电源都较近，且对供电可靠性要求较高的用户。,3/7/2026,8,一般采用“开口运行”，开环点为电压差最小的点,。,单电源环形只适于允许停电半小时以内的二级负荷。双电源环形可用于一、二级负荷，但可靠性低于放射式。,通常采用以高压负荷开关的高压环形柜组成，特适于城市电网。,3/7/2026,9,3/7/2026,10,高压环形,3/7/2026,11,5.2,电力线路结构和敷设,5.2.1,架空线路结构及敷设,组成：,导线、电杆、横担、绝缘子和金具、拉线,架空线路的导线,铜绞线,TJ,：,有腐蚀性的场所用,铝绞线,LJ,：,10kV,及以下配电线路；,钢绞线,GJ,：,架空地线用,钢芯铝绞线,LGJ,：,机械强度要求高和,35kV,及以上的输电线路使用。,3/7/2026,12,电杆,分类：木杆、水泥杆、铁塔杆。,直线、耐张、转角、终端、分支、跨越、换位。,3/7/2026,13,绝缘子和金具,3/7/2026,14,5.2.2,电缆线路,电力电缆的结构和敷设,组成：电缆和电缆头,分类：按绝缘介质分,油浸纸绝缘电缆,(ZQD,ZLQD,等,),塑料电缆（聚氯乙烯,VV,VLV,；交联聚氯乙烯,YJV,YJLV,等）,橡胶电缆,按电缆软、硬,软电缆（无铠装层）,硬电缆（有铠装层）分：钢带铠装,2,细钢丝,3,粗钢丝,5,3/7/2026,15,ZQD,油浸纸绝缘铅包,ZLQD,3/7/2026,16,ZQD,油浸纸绝缘铅包不滴溜铜导线,ZLQ,油浸纸绝缘铅包铝导线,3/7/2026,17,3/7/2026,18,2.,电缆头,中间接头,T,型接头、预分支电缆。,终端封端头,3/7/2026,19,电缆敷设,见书,3/7/2026,20,5.3,导线和电缆截面的选择,5.3.1,选择原则,为使供电系统安全、可靠、优质、经济地运行,，,截面的选择必需满足下列条件：,发热条件,电压损失条件,经济电流密度,机械强度,按热稳定最小截面来校验,3/7/2026,21,5.3.2,按发热条件,三相系统相线：额定载流量,I,N,的选择,I,al,导线和电缆允许长期工作电流值。,当敷设处的环境温度不同于,I,al,所采用的环境温度时，进行温度校正。,导线或电缆不同的敷设方式，需要进行校正。,导线或电缆多根穿管，直埋深度，多根并列敷设等，需要进行校正。,Ic,计算电流。对变压器高压侧的导线 应取变压器额定一次电流,I,1NT,。对于电容器的引入线，考虑充电时的涌流，对高压电容器,Ic,=1.35I,NC,，对低压电容器,Ic,=1.5I,NC,3/7/2026,22,K,校正系数。,3/7/2026,23,3/7/2026,24,3/7/2026,25,3/7/2026,26,低压系统中性线和保护线的选择,1.,中性线（,N),截面的选择,(1),一般不小于相线截面的,50,即,A,o,0.5A,。,(2),对于三次谐波相当突出的三相线路，大于或等于相线截面，即：,A,o,A,气体放电灯为主的三相四线和两相三线电路：,A,o,A,；,采用晶闸管调光的三相四线和两相三线电路：,A,o,2A,。,(3),对于由三相线路分出的两相及单相线路，等于相线截面，即,A,o,=,A,。,3/7/2026,27,2.,保护线,(,PE,),截面的选择,(1),当,A,16mm,2,时，,A,PE,A,，,当,16mm,2,A,35mm,2,时,A,，,A,PE,16mm,2,当,A,35mm,2,时，,A,PE,0.5,A,。,(2),保护线还应满足单相接地故障保护要求。,3.,保护中性线,(,PEN,),截面的选择,具有,PE,和,N,的双重功能，取其中最大值。即：,A,PEN,=(50%100%),A,及单相接地故障保护要求。,3/7/2026,28,5.3.3,按经济电流密度条件,经济电流密度,:,年运行费最小单位面积上通过电流,经济面积与经济电流密度关系为：,计算 后，应选择最较近的标准面积。,导线和电缆经济电流密度表,5-3,3/7/2026,29,5.3.4,按线路电压损失条件,线路电压损失计算,1.,集中负荷电压损失：,3/7/2026,30,2.,分布负荷,支路电流法：,3/7/2026,31,干线电流法：,支路功率法：,干线功率法：,3/7/2026,32,U,NL,额定线电压；（,kV,P,负载有功功率；（,kW,P,1,=,（,p,1,+p,2,),P,2,=,p,2,Q,负载无功功率；（,kvar,Q1=,（,q,1,+q,2,),Q,2,=,q,2,i,负荷电流；（,A,I,各线段电流；（,A,l,r,x,各线段长度，电阻，电抗；,L,R,X,各负荷点到线路首端的长度，电阻，电抗；,3/7/2026,33,3.,均匀分布负荷,降均匀分布负荷集中到分布线段的中点，按集中负荷来计算,L,1,L,2,/2,3/7/2026,34,5.3.5,按机械强度条件,不同导线，按不同用途及安装方式有最小允许截面积，只要大于其值即可。,满足附表,14,，,15,要求,5.3.6,校验最小热稳定截面,3/7/2026,35,第,5,章 电力线路小结,主要内容,电力线路的分类、结构,电力线路接线方式,架空线、电缆的选择计算,电力线路的运行与维护,重点、难点,电力线路接线方式设计,架空线、电缆的选择截面计算，型号选择,3/7/2026,36,
