硫回收自控课件(大型煤化工装置).ppt

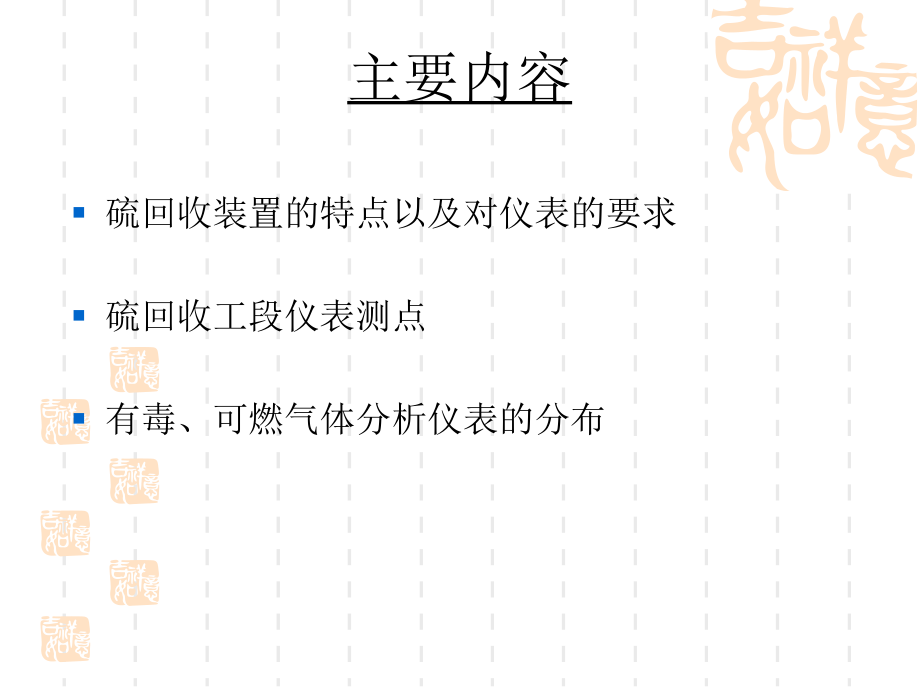

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,硫回收工段自控知识,control,主要内容,硫回收装置的特点以及对仪表的要求,硫回收工段仪表测点,有毒、可燃气体分析仪表的分布,第一部分,硫回收装置的特点以及对仪表的要求,硫回收装置的特点,从低温甲醇洗工段来的原料气中硫化氢为主要组,成物，过程气中,H2S,、,SO2,有毒气体。,1,、低温露点腐蚀：含有水蒸气的气体混合物冷却到露点以下，凝结出来的水滴附于金属表面，气体中的酸性介质,H2S,、,SO2,溶于水滴中，对金属形成的化学腐蚀和电化学腐蚀。,2,、高温硫腐蚀：指,240 C,以上部位的,S,、,H2S,和 硫醇形成的腐蚀。,3,、尾气排放：装置废气中含有较多的大气污染物,H2S,、,SO2,等酸性气体溶于水后形成酸雨,仪表要求,1,、腐蚀性,:,选择耐硫型仪表，外壳防护等级,IP67,（尘封尘密、防短时间进水），选用本安或隔爆型仪表。,2,、高温；主要是燃烧炉温度，,1300,左右，使用铂铑,10-,铂（,S,型）热电偶,3,、部分测点含有液态硫成分，配置测量管线前注意各个测点的介质成分，对一些易堵塞的管道，配管时要尽量直管段，要利于维修和蒸汽伴热的铺设，材质一般选用不锈钢。穿线管使用防爆绕性管,第二部分,硫回收工段仪表测点,硫回收工段仪表测点,温度测点：,RTD,K,压力测点：,EJA,液位计：浮筒，差压,1,。,流量计：涡街，超声波，热质量 平衡流量计,调节阀：温度调节，压力调节，流量调节，液位调节。,分析仪：比值分析仪，,H2S,分析仪,主要控制回路,燃烧炉配风调节系统,主燃烧室氧气气流量采用前馈,-,反馈控制方案。所谓前馈：燃烧炉的,80-90%,的配风量是通过酸性气量分析仪对主回路进行调节，,20-10%,的配风量是通过在尾气出口管线上,H2S/SO2,比值分析仪对副回路进行调节,。,主要控制回路,氧量调节前，还有一个氧气压力调节。此外，就是一些比较常规的回路控制,比如以下：,克劳斯反应器温度控制,废热锅炉液位调节,加热器温度调节,蒸汽流量、氮气流量调节,等等,第三部分,有毒、可燃气体分析仪表的分布,有毒、可燃气体分析仪表的分布,目前设计 有毒气体检测器，量程为,0-50PPMM,可燃气体检测器，量程为,1-100%LEL,安装要求,可燃气体报警器安装距离及位置要求，现在以天然气为例来说一下气体报警器在安装时需要注意的一些问题：,1,、检测比空气轻的可燃气体或有毒气体的气体检测仪，其安装高度宜高出释放源,0.5-2m,2,、检测比空气中的可燃气体或有毒气体的检测器，器安装高度应距地坪,0.3-0.6m,3,、应设置可燃气体或有毒气体检测报警仪的场所，宜采用固定式气体报警器；当不具备设置固定式的条件时，应配置便携式气体检测报警仪,4,、当可燃气体释放源处于封闭或半封闭厂房内，应在释放源的上方放置检测器，还应在厂房内最高点易于积累可燃气体处设置检测器,5,、可燃气体检测仪的有效覆盖水平平面半径，室内宜为,7.5m,，室外宜为,15m,。在有效覆盖面积内，可设一台检测器。有毒气体检测仪与释放源的距离，室外不宜大于,2m,，室内不宜大于,1m,有必要配置便携式有毒有害报警仪,(H2S,、,SO2),结束,thanks,
