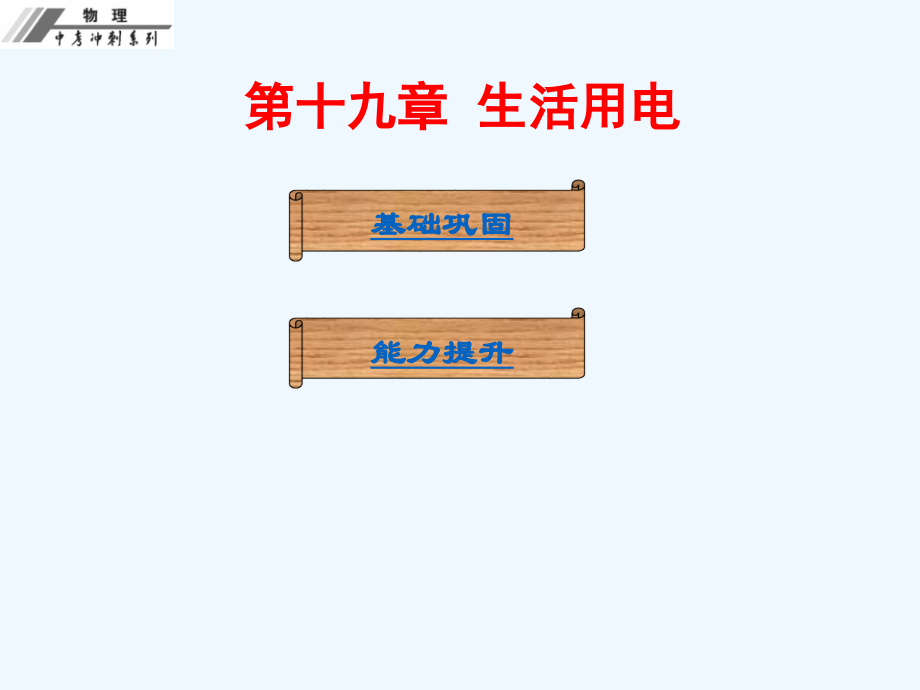

第十九章--生活用电-课后作业本.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,首页,末页,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第十九章 生活用电,基础巩固,能力提升,1.(2016,自贡,),某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关,.,对此电路，下列说法正确的是,(),A.,火线上的保险丝应该改装到零线上,B.,甲处应装用电器，乙处应装开关,C.,当用电器功率增大时，通过保险丝的电流就增大,D.,当保险丝熔断后，可以用铜丝代替,基础巩固,C,2.(2016,泰安,),下列有关安全用电的说法中正确的是,(),A.,发现有人触电后，应立即用手把触电人拉离电线,B.,家用电器或电线着火时，应该迅速用水来浇灭,C.,雷雨天，人不能在高处打伞行走,D.,家庭电路中开关应接在用电器和零线之间,C,3.(2016,绵阳,),现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示,.,其中各个设备的特征是,(),A.,电能表上可以直接读出应该交的电费,B.,空气开关的作用与保险丝作用完全相同,C.,三线插座正中间的插孔应该,接三脚插头的最长那只脚,D.,漏电保护器用于当灯泡的灯,丝烧断时，将电流导入大地,C,4.2014,年,2,月,12,日新疆和田发生,7.3,级地震，地震发生时，选择正确的逃生和自救措施非常重要，下列措施中正确的是,(),A.,室外的跑到楼内躲避,B.,迅速进入室内抢运物品,C.,迅速远离高压电线和陡坡,D.,高楼层的人们应立刻乘电梯撤离,C,5.,如图所示是生活中的情景，符合安全用电要求的是,(),A.,在高压电线下放风筝,B.,不要把三脚插头改成两脚插头,C.,人触到了绝缘皮破损的通电导线,D.,用湿手摸工作中的用电器插头,B,6.,家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的,较大，导致,能转化为热能较多,.,7.,如图所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是,.,电阻,电,在插头和插座之间没有安装接地导线,8.,小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压一定，接入空调后，电路中的,过大，导致电路中的总电流,.,9.,小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是,线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是,.,总功率,过大,火,防止触电,10.(2016,贵州,),如图所示，插座和电灯,(,带开关,),是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：,答案,11.(2016,青岛,),综合作图家庭电路：,如图所示家庭电路，吊灯,L,1,和,L,2,由开关,S,控制，墙上有一个固定插座,.,请把电路连接完整,.,答案,12,小勇晚上开灯时发现灯不亮，他用测电笔测试，如图所示，,A,、,B,、,C,三点都能使氖管发光，只有,D,点氖管不发光，则可以判断出故障是,(),A.,火线和零线短路,B.,灯泡断路,C.,灯泡短路,D.,导线,CD,某处断开,D,能力提升,13.,电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起,.,某电焊机输出的电压,40 V,，输出功率,2 000 W.,各种橡胶绝缘铜芯导线在常温下安全载流量,(,长时间通电时的最大安全电流,),如下表,.,从安全角度考虑，应选择,(,填写导线规格,),作为电焊机的输出导线,.,横截面积为,10 mm,2,14.,如图是安装了漏电保护器的家庭电路,.,当漏电保护器检测到通过图中,A,、,B,两处的电流不相等,(,即发生漏电,),时，会迅速切断电路，从而起到保护作用,.,当家电维修人员在图中,C,处不慎触电时，漏电保护器,(,填“会”或“不会”,),切断电路,.,若人体电阻为,10 k,，触电时通过人体的电流为,mA.,会,22,谢谢！,
