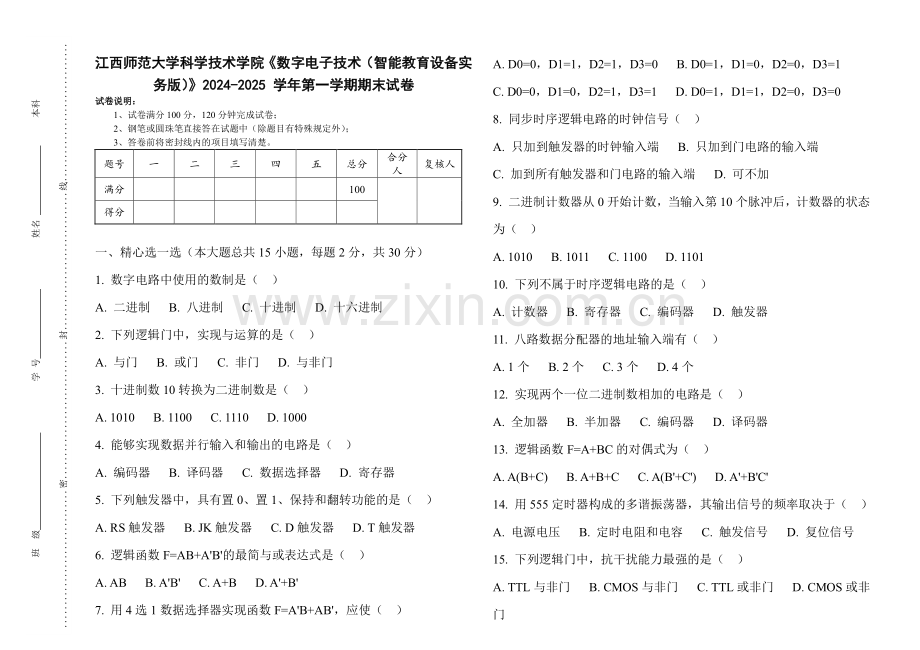

江西师范大学科学技术学院《数字电子技术（智能教育设备实务版）》2024-2025 学年第一学期期末试卷.pdf

江西师范大学科学技术学院数字电子技术（智能教育设备实江西师范大学科学技术学院数字电子技术（智能教育设备实务版）务版）20242024-2025 2025 学年第一学期期末试卷学年第一学期期末试卷 试卷说明：试卷说明：1、试卷满分 100 分，120 分钟完成试卷；2、钢笔或圆珠笔直接答在试题中（除题目有特殊规定外）；3、答卷前将密封线内的项目填写清楚。题号 一 二 三 四 五 总分 合分人 复核人 满分 100 得分 一、精心选一选（本大题总共 15 小题，每题 2 分，共 30 分）1.数字电路中使用的数制是（）A.二进制 B.八进制 C.十进制 D.十六进制 2.下列逻辑门中，实现与运算的是（）A.与门 B.或门 C.非门 D.与非门 3.十进制数 10 转换为二进制数是（）A.1010 B.1100 C.1110 D.1000 4.能够实现数据并行输入和输出的电路是（）A.编码器 B.译码器 C.数据选择器 D.寄存器 5.下列触发器中，具有置 0、置 1、保持和翻转功能的是（）A.RS 触发器 B.JK 触发器 C.D 触发器 D.T 触发器 6.逻辑函数 F=AB+AB的最简与或表达式是（）A.AB B.AB C.A+B D.A+B 7.用 4 选 1 数据选择器实现函数 F=AB+AB，应使（）A.D0=0，D1=1，D2=1，D3=0 B.D0=1，D1=0，D2=0，D3=1 C.D0=0，D1=0，D2=1，D3=1 D.D0=1，D1=1，D2=0，D3=0 8.同步时序逻辑电路的时钟信号（）A.只加到触发器的时钟输入端 B.只加到门电路的输入端 C.加到所有触发器和门电路的输入端 D.可不加 9.二进制计数器从 0 开始计数，当输入第 10 个脉冲后，计数器的状态为（）A.1010 B.1011 C.1100 D.1101 10.下列不属于时序逻辑电路的是（）A.计数器 B.寄存器 C.编码器 D.触发器 11.八路数据分配器的地址输入端有（）A.1 个 B.2 个 C.3 个 D.4 个 12.实现两个一位二进制数相加的电路是（）A.全加器 B.半加器 C.编码器 D.译码器 13.逻辑函数 F=A+BC 的对偶式为（）A.A(B+C)B.A+B+C C.A(B+C)D.A+BC 14.用 555 定时器构成的多谐振荡器，其输出信号的频率取决于（）A.电源电压 B.定时电阻和电容 C.触发信号 D.复位信号 15.下列逻辑门中，抗干扰能力最强的是（）A.TTL 与非门 B.CMOS 与非门 C.TTL 或非门 D.CMOS 或非门 班 级 学 号 姓名 本科 密 封 线 二、准确填一填（本大题总共 5 题，每题 4 分，共 20 分）1.数字信号的特点是在时间上和幅度上都是_的。2.逻辑代数中的三种基本运算为_、_和_。3.一个 4 位二进制数加法计数器，初始状态为 0000，经过 13 个时钟脉冲后，计数器的状态为_。4.8 线-3 线优先编码器的输入为 I0I7，当优先级别最高的 I7 有效时，其输出 Y2Y1Y0 为_。5.用 555 定时器构成的施密特触发器，其回差电压与_有关。三、巧妙判一判（本大题总共 6 题，每题 4 分，共 24 分）1.数字电路中，高电平用逻辑 1 表示，低电平用逻辑 0 表示。（）2.与非门的逻辑功能是输入全为 1 时输出为 0，输入有 0 时输出为 1。（）3.寄存器只能存储数据，不能对数据进行运算。（）4.同步时序逻辑电路的输出只与当前输入有关。（）5.二进制译码器的输出是输入变量的全部最小项。（）6.555 定时器构成的单稳态触发器的输出脉宽与触发脉冲宽度有关。（）四、灵活算一算（本大题总共 2 题，每题 6 分，共 12 分）1.化简逻辑函数 F=ABC+ABC+ABC+ABC。2.已知某时序逻辑电路的状态转换图如下，写出其状态方程和输出方程。五、综合应用题（14 分）设计一个三人表决电路，要求：当三人中有两人或两人以上同意时，表决结果为通过，用与非门实现该电路。画出逻辑电路图，并写出逻辑表达式。
