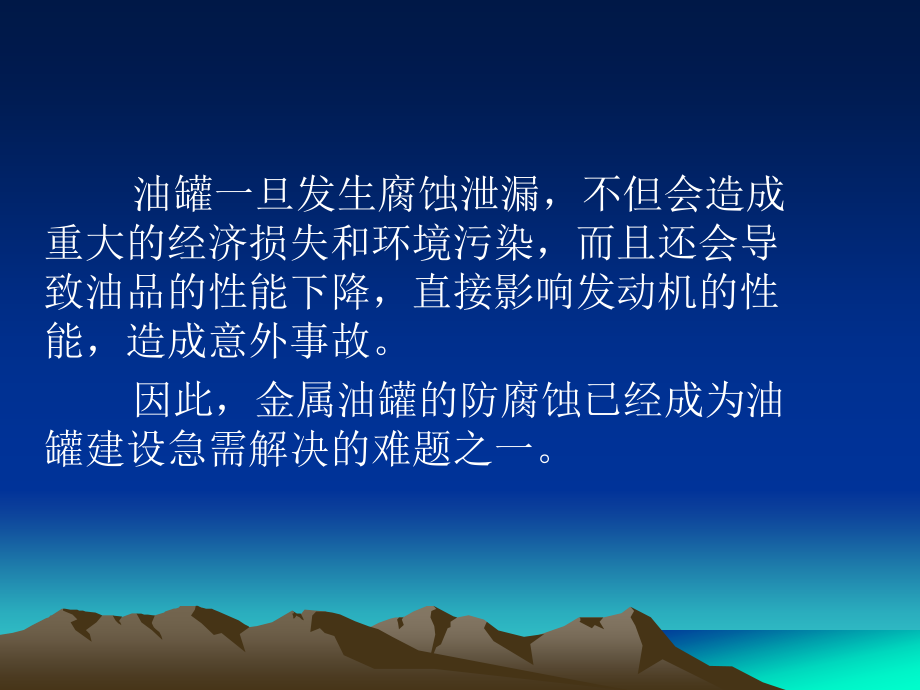

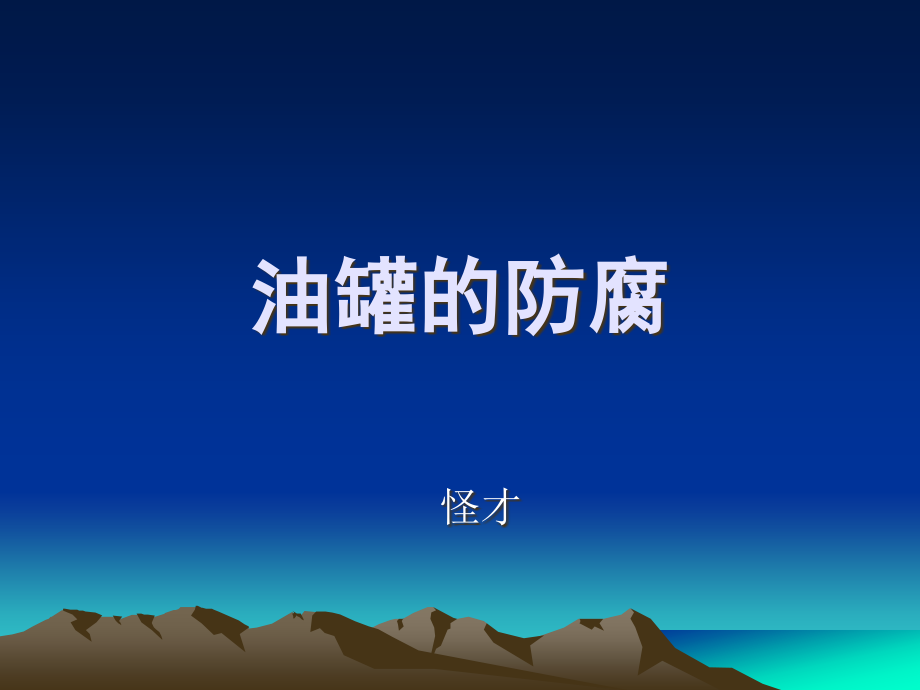

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,油罐的防腐,怪才,油罐一旦发生腐蚀泄漏，不但会造成重大的经济损失和环境污染，而且还会导致油品的性能下降，直接影响发动机的性能，造成意外事故。,因此，金属油罐的防腐蚀已经成为油罐建设急需解决的难题之一。,腐蚀的主因,钢铁腐蚀的重要因素之一是湿度。钢铁的临界湿度约为，空气中湿度越大，腐蚀的速度就越快，反之腐蚀速度就缓慢。,因此，在油罐建造时，要考虑电化学腐蚀,防腐,排水,防潮等因素。,下面先介绍一下电化学腐蚀的原理和阴极保护法。,电化学腐蚀条件和原理,有电解质溶液和金属相接触,金属的不同部位或金属间存在电极电位差（也就是形成了阳极和阴极）,电极之间相互连通,原理：,不纯金属或合金跟电解质溶液接触时，发生原电池反应而引起的腐蚀，比较活泼的金属失去电子被氧化。,原电池反应,牺牲阳极阴极保护法,牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护的金属上去，使整个被保护金属处于一个较负的相同电位下。该方式简便易行，不需外加电源。,e-,电解质溶液,铁,e-,碳,e+,牺牲阳极块,外加电流阴极保护,阴极保护原理：是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面各点达到同一负电位，金属原子不容易失去电子而变成离子溶入溶液。,-+,e-,电解质溶液,不溶性物质（石墨）,铁,e-,碳,e+,辅助阳极,直流电源,油罐的罐内底防腐的方式,油罐采用单一的涂料防腐，难免会产生针孔等缺陷，特别是罐底，承受高达,1020m,油品的压力，随着沉积水的渗透于侵蚀，促使漆层局部剥离并扩展破坏；另外，由于油品的进出，造成罐底流体大幅波动，造成底板漆受到较大的损坏。而,涂层与牺牲阳极联合保护可以优势互补,。由于阴极保护电流集中于涂层缺陷于损伤处，使之重点保护，延长涂层寿命；同时，涂层覆盖减少了需保护的面积，即可减少牺牲阳极的消耗，得以长效保护。,目前，多用于油罐底部牺牲阳极的材料是铝合金阳极（,Al-Zn-In-Cd,合金或,Al-Zn-Cd-Sn,合金）。,由于目前防腐设计没有规范，多采用导静电涂料和高电阻防腐涂料。而第二种较为科学，下面介绍一下两者的对比性。,高电阻防腐涂料,对牺牲阳极来说，采用导静电涂层的保护电流密度约需几百,，而采用高电阻防腐涂层所需的保护电流密度约为几个,。前者阳极消耗过快，由于油罐检修周期较长，不宜采用。由于牺牲阳极直接焊接在钢罐上，静电积累可通过阳极流向大地，从而解决了涂层绝缘的防静电问题，所以高电阻防腐涂料更适合，同时，它还具有较高的附着力与耐碱性。,油罐牺牲阳极金属,目前实际用于油罐底部牺牲阳极的材料有,Al,、,Mg,、,Zn,合金。,Mg,合金阳极电位较负，宜过保护，可能产生火花，在油罐中应用不安全。,Zn,合金阳极在,50,介质中（原油罐需加热）极化率大，存在晶间腐蚀，有效电位低，可能出现电位逆转，也不宜采用。现今多采用铝合金,(Al-Zn-In-Cd,合金,),阳极，但其在原油沉积水中电流效率低，溶解性差，武汉材保所开发应用的,Al-Zn-Cd-Sn,合金具有更稳定的活化性能,。,原油罐底部防腐,由于底部易沉积盐水，因此距底板米高度的侧壁与底部，应采用铝合金牺牲阳极（后附阳极布置图）和环氧玻璃鳞片涂料联合保护（涂层的厚度不低于120um（1um=0.001mm）。,因原油粘度高，为了输送大多需加温，对安置于罐底通蒸汽的加热管外壁，由于腐蚀特别严重，宜选用牺牲阳极和环氧酚醛漆联合防护。,对高含蜡原油罐，加热温度高达 ，防腐则采用铝合金和环氧酚醛等耐高温涂料。,油罐底部边缘板的防腐,油罐底部边缘板的腐蚀原因主要是油罐变形引起的。因此，在进行金属油罐防腐施工中，底部边缘板的防护应该重点对待。,1.,采用锥形罐底，预埋排水管和集水坑等措施。,2.,节点加固，降低边缘应力。通过对底板与罐壁相交节点内侧拼,L70mmX5mm,的角钢圈，可改善节点处的受力情况。,3.,采用热喷涂铝防腐。由于罐内的牺牲阳极无法对边缘板外露部分提供保护，而外露部分所处的环境又很恶劣，采用热喷涂铝虽投资高，但可一劳永逸。,原油罐内壁防腐,建议采用喷金属铝和抗静电涂料结合防腐,罐壁上2米圈板建议采用丙烯酸聚氨酯抗静电涂料,涂层总厚度不低于180um,原油罐外底的防腐,储罐外底外加电源阴极保护法,原油罐外壁防腐,对腐蚀不严重的环境，可采用普通调和漆。,腐蚀严重的环境，可采用沥青涂漆、过氧乙烯涂料、聚氨酯涂料或丙烯酸聚氨酯涂料。,罐顶外壁采用喷金属铝,+,涂料（丙烯酸聚氨酯涂料）密封,中间产品罐内防腐,粗汽油和粗柴油罐采用金属喷涂（喷铝或喷锌）,+,抗静电涂层封闭。金属涂层厚度不低于,150um,，凃层总厚度不低于,180um,。,其余中间产品罐采用抗静电涂层保护，涂层不低于,180um,。,中间产品罐外防腐,罐外底采用无机富锌涂料,+,基础防渗处理防腐,罐外壁采用涂料保护，厚度不低于,80um,，涂料建议采用普通调和漆聚氨酯涂漆氯磺化聚乙烯涂料。,粗汽油和粗柴油罐顶外壁建议采用喷金属铝,+,涂料封闭的措施，涂层厚度不低于,120um,，涂料采用聚氨酯丙烯酸涂料。,产品罐防腐,航煤罐内防腐应采用无色或白色耐油涂料（环氧,+,奶白聚氨酯磁漆或白环氧磁漆），涂层不低于,180um,。,其它类型产品罐内防腐采用金属喷涂,+,抗静电涂料（环氧类或聚氨酯类）封闭，总厚度不低于,180um,。,产品罐外防腐参照中间产品罐防腐。,牺牲阳极块布置示意图,谢 谢,
