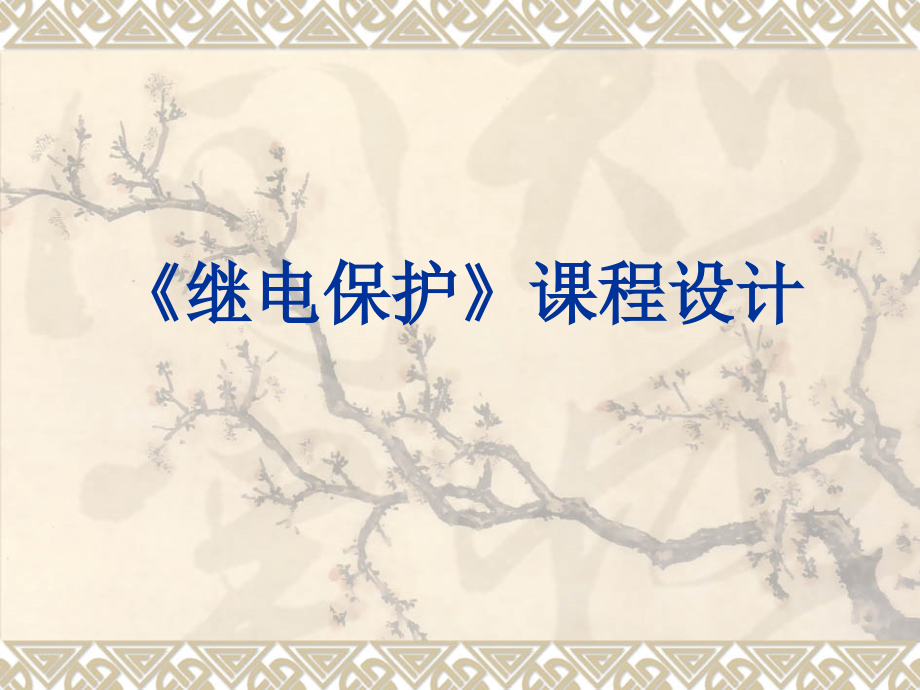

继电保护课程设计指导任务书.ppt

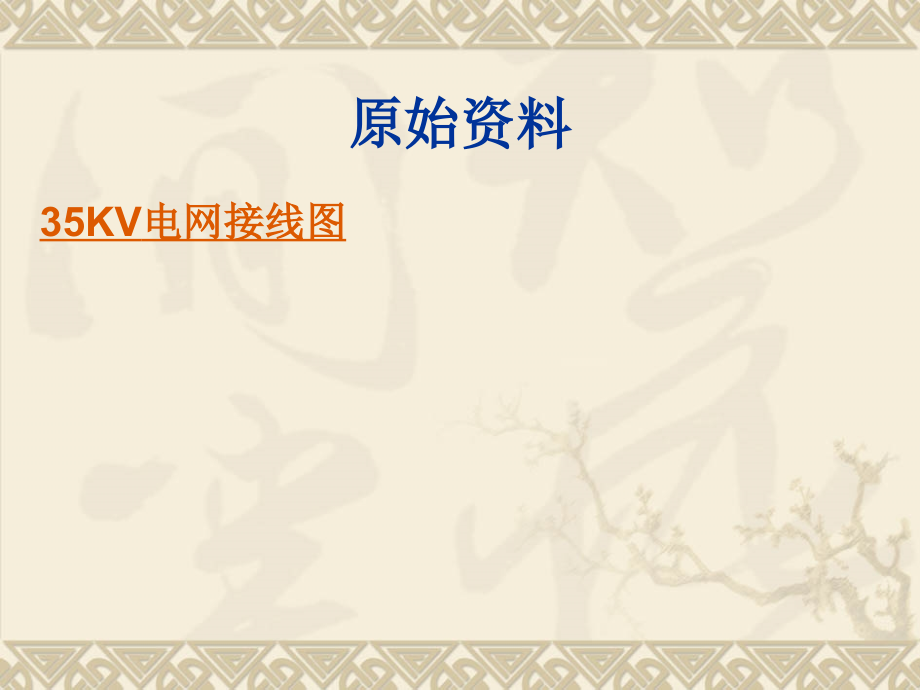

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,继电保护,课程设计,原始资料,35KV,电网接线图,课程设计内容,包括：短路电流计算、,电网继电保护配置设计、,输电线路继电保护设计,短路电流计算结果,短路电流计算结果表,短路点确定,最高残压计算,电网继电保护配置设计,35,千伏及以上的电力系统，所有电力设备和输电线路均应装设反应于短路故障和异常运行状况的继电保护装置。一般情况下应包括主保护和后备保护。,35,干伏中性点不接地电网的继电保护配置原则,相间短路保护,:,保护电流回路的电流互感器采用不完全星形接线，各线路保护均装在相同的,A,、,C,两相上。以保证在大多数两点接地的情况下只切除一个故障点。,在多电源的单回线路上，可装设一段或两段式电流、电压速断保护和定时限过电流保护。,必要时保护应加装方向元件。,如果仍然不能满足选择性和灵敏性或速动性的要求，或保护装置的构成过于复杂时，宜采用距离保护。,配置方案的考虑,按短路电流供给方向将保护装置分成两组，经分析和计算判断出瞬时电流速断保护区的大小、限时电流速断和定时限过电流保护的灵敏度是否能满足要求。,如果由瞬时电流速断和限时电流速断共同组成主保护的保护区和灵敏度不能满足要求时，再考虑采用一段或两段电压联锁速断作为主保护的方案，并通过整定计算找出在最大和最小运行方式下都能有一定保护区的主要运行方式。,如果定时限过电流保护的灵敏度不满足要求时，可增加低电压闭锁元件来提高保护的灵敏度。,在确定了各保护装置之间的动作值配合和时限配合之后，从确保双侧电源线路保护的选择性出发进一步考虑哪些保护装置需要加装方向闭锁元件。,整定计算方法,补充条件：,中心变电站、金河电站、青岭电站,过电流保护动作时限,1.5S,；,城关变电站,过电流保护动作时限,2.0S,整定顺序：末级开始,注意短路电流的折算及套用,系统最大及最小运行方式等效电抗的估算,瞬时电流电压联锁速断保护,整定计算方法,以保护,5,为例（线路变压器组）,整定,校验,限时电流速断保护 整定计算方法,分支系数的考虑,与瞬时电流电压联锁速断保护的配合,限时电流电压联锁速断保护,整定计算方法,方向元件的设置,瞬时电流速断保护,限时电流速断保护,过电流保护,保护配置技术参数列表,35,千伏电网继电保护配置图的绘制,在简化的,35,千伏电网结线图上的每条,35,千伏线路两端用规定的保护装置图形符号标出其所配置的保护装置。,参考图,继电保护回路包括：,示意图，,交流电流、电压回路，,直流回路和信号回路等部分。,设计成果,说明书编制：,目录,原始资料,简化电路图及短路电流成果表,保护配置及说明,保护配置计算书,35,千伏线路继电保护原理图,
