建筑施工工具式脚手架.ppt

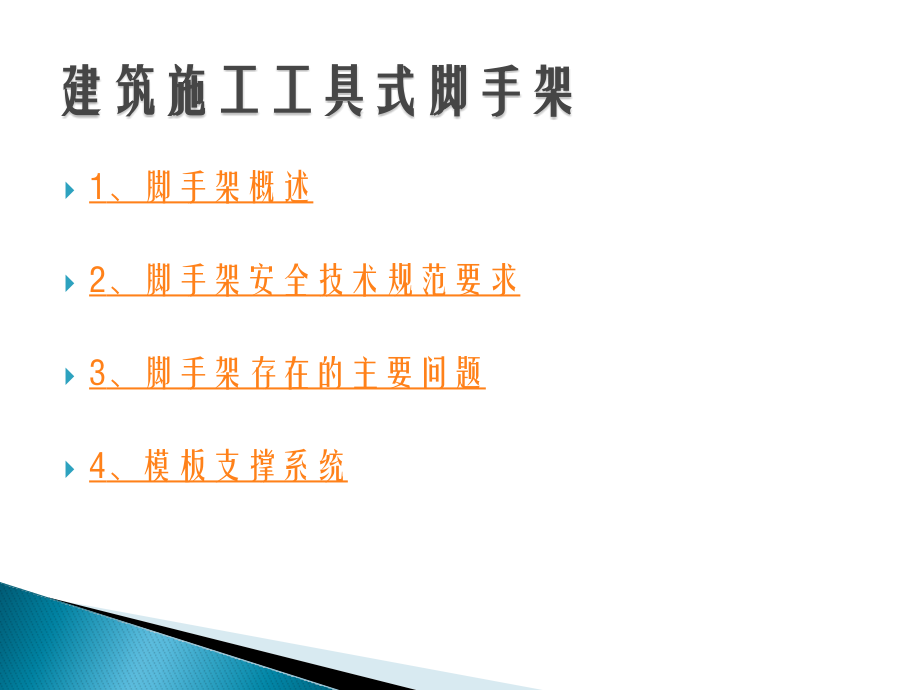

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2009-2-10,#,建筑施工工具式脚手架,-,安全技术规范及相关要求,1,、脚手架概述,2,、脚手架安全技术规范要求,3,、脚手架存在的主要问题,4,、模板支撑系统,建筑施工工具式脚手架,脚手架概述,1,、脚手架的分类,2,、脚手架的设计施工荷载,3,、脚手架的设计计算方法,4,、脚手架的材质及规格要求,脚手架概述,脚手架是建筑工程施工不可缺少的供工人操作、堆放材料用的辅助设施，作为施工用的临时设施，其设计和搭设的质量好坏将直接影响操作人员的人参安全以及工程的进度和质量。,按搭设的部位不同：外脚手架和内脚手架,按用途不同：砌筑脚手架和装修脚手架,按封闭情况不同：敞开式、局部封闭式和全封闭式,按立杆排数不同：单排、双排和满堂,按主要受力杆材料不同：竹脚手架、木脚手架和金属脚手架（扣件式、门式、碗扣式）,脚手架的分类,施工荷载共有两种：恒载和活载,恒载：包括立杆、大小横杆、扣件等脚手架各结构件的自重。,活载：脚手架附属构件自重（脚手板、防护材料），施工荷载和风荷载。其中施工荷载：砌筑脚手架,3KN/,（考虑两步同时作业）；装修脚手架,2KN/,（考虑三步同时作业）；工具式脚手架,1KN/,。,在脚手架设计时，如果脚手架的设计荷载低于以上规定，则脚手架施工方案设计人应在安全技术交底时予以明确，使用时应在架体上挂限载牌。,脚手架的设计施工荷载,脚手架的设计计算方法有极限状态设计计算法和容许应力法两种。,1,、极限状态计算法存在两种极限状态，即承载能力和正常使用两种极限状态的计算。承载能力极限状态计算时应采用荷载的设计值；正常使用的极限状态计算时应采用荷载的标准值。荷载的设计值等于荷载的标准值乘以荷载的分项系数。（恒载：,1.2,，活载：,1.4,）,2,、容许应力计算法在设计计算时，考虑一个总的安全系数，习惯上取,K=3,。,脚手架的设计计算方法,扣件式钢管脚手架,1,、钢管,宜采用外径,48,，壁厚,3.5,，最大重量不应大于,25,，外表平直光滑、没有裂纹、分层、变形扭曲、截口以及锈蚀程度小于,0.5,的钢管。钢管上严禁打孔，且应经过防锈处理。,2,、扣件,扣件分为三种：旋转、直角、十字三种形式。用可锻铸铁制成，螺栓螺帽采用,3,号钢，铆钉采用,20,、,25,号铆钉钢。,脚手架的材质及规格要求,木脚手架,1,、木杆,一般采用剥皮杉木、落叶松或其他坚韧的硬杂木。,有腐朽、折裂、枯节等现象的杆件，不宜采用。,立杆：梢径不小于,70,，大头直径不小于,80,大横杆：杉木梢径不小于,80,，长度不小于,6M,小横杆：杉木梢径不小于,80,，长度宜为,2.1-2.3M,2,、绑扎材料,镀锌钢丝或回火钢丝。立杆连接必须使用,8,号，横杆连接可以选择,10,号，严禁重复使用，不得有锈蚀。,脚手架的材质及规格要求,竹脚手架,1,、竹竿,以,4-6,年生的毛竹，且没有虫蛀、白麻、黑斑、枯脆和纵向裂纹现象。用做立杆、大横杆、斜杆等的小头直径不小于,75,，用做小横杆小头直径不小于,90,，用做防护栏杆的小头直径,50,。,2,、绑扎材料,一般采用镀锌钢丝，,18,号以上的规格，应双根并联进行绑扎，每个节点应缠绕,5,圈以上。,脚手架的材质及规格要求,脚手板,脚手板采用钢、木、竹材料制作，重量不大于,30,。,1,、钢脚手板，一般由,2,厚钢板压制而成，长度一般为,2-4M,，宽为,250,，厚为,50,。,2,、木脚手板，应使用厚度不小于,50,的杉木或松木，宽为,200-300,，长度一般为,3-6M,。,3,、竹脚手板，可分为竹笆脚手板和竹串片脚手板。竹笆是用平放在竹青的竹片编织而成；竹串片是用螺栓将侧立的竹片并列连接而成。,脚手架的材质及规格要求,安全网,1,、密木式安全网。每,1010=100,平方厘米的面积上，有,2000,个以上网目；做耐贯穿实验时，将网与地面成,30,度夹角，在其中心上放,3M,处，用,5,的钢管垂直自由落下，不穿透。材料应具有阻燃性能。,2,、安全平网。应采用锦纶、维纶、涤纶、尼龙等材料制成，网眼的规格是,2.52.5,脚手架的材质及规格要求,1,、基础及排水,2,、立杆及横杆,3,、楼层及楼梯的临边防护,4,、安全立网及平网,5,、拉结点,6,、剪刀撑,7,、卸料平台,8,、脚手架的使用,9,、脚手架的拆除,脚手架安全技术规范要求,扣件式钢管脚手架施工前应按规定编制专项施工组织设计或方案，并报建设单位、监理单位审批。,一般脚手架范围内地基土应夯实找平，并做好排水。,当地基土质较好时，可用厚,8,，直径或边长为,150,的钢板做成底板，直接放在夯实的原土上。,当地基土质或为夯实的回填土，应在底座下面加上宽不小于,200,，厚,50-60,，且面积不小于底座面积三倍的木垫板。,高层脚手架，地面夯实后，上铺,100-200,厚道渣，再放置厚度不小于,120,，边长,400,的混凝土垫块。,基础及排水,基础及排水,1,、立杆及横杆的连接：,立杆的接长除了在顶层顶步时可采用搭接的形式，其余各步接头必须采用对接扣件连接。,相连两立杆的连接点，不应该设在同跨上，高度方向上应错开,500,，且连接点距离纵横向水平杆不大于步距的,1/3,。,搭接时应采用不少于两个旋转扣件固定，搭接长度不小于,1M,。横杆的连接一般不采用搭接。,里外横杆的连接点应相互错开，水平距离不小于,500,，且距离立杆的距离不大于,1/3,跨距。,立杆及横杆,2,、立杆的垂直度和横杆的水平偏差,当架高,H30M,时，,纵向不大于,H/200,，且不大于,100,横向不大于,H/400,，且不大于,50,当架高,H30M,时，,纵向不大于,H/400,，且不大于,100,横向不大于,H/600,，且不大于,50,大横杆的水平偏差不大于总长度的,1/300,，且不大于,50,。,立杆及横杆,3,、小横杆及扫地杆,小横杆的设置：必须在主节点处设置一根小横杆，用直角扣件扣连且严禁拆除。,扫地杆的设置：纵向扫地杆应用直角扣件固定在距离底座上皮不大于,200,处的立杆上。,当立杆基础不在同一高度上，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于,1M,。,靠边坡上方的立杆轴线到边坡的距离不应小于,500,。,立杆及横杆,立杆及横杆,立杆及横杆,楼层及楼梯的临边防护,楼层及楼梯的临边防护,立网的张挂应采用尼龙绳或,18,号铁丝，不得使用扎丝。张挂时，必须全眼连接。,平网的张挂：当作业层高度达到,2M,的时候，必须张挂平网进行防护。,随层平网：在施工层与底层平网之间距离大于,2,米时，必须张挂随层平网，并随施工层的升高而升高。当随层平网与底层平网之间距离不得大于,10,米，继续往上施工，必须张挂第二道随层平网，依次类推。,施工层脚手架内立杆与建筑物结构之间距离大于,15,，必须进行内封闭处理。,安全立网及平网,拉结的作用主要是抵抗风荷载及垂直荷载的偏心影响，以及减小立杆的长细比，是防止脚手架变形失稳的重要措施，其数量的多少及布置形式间距大小对架体的承载能力有很大的影响。,拉结点的设置：垂直距离不应大于建筑物的层高，并不大于,4m,（,2,步），水平方向的间距一般不大于,6m,（,3,跨）。,拉结点的排列形式有梅花形和井字形，据理论分析，梅花形排列比井字形排列的架体临界荷载可提高,10.6%,，因此，应提倡使用梅花形排列。,拉结点的设置,剪刀撑的搭设应随立杆、纵向和横向水平杆等同步搭设。,当架高,24m,时，单、双排脚手架，必须在外侧立面的两端各设一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间净距不应大于,15m,（,8,跨）。,当架高,24m,时，必须沿外侧立面整个长度和高度上连续设置剪刀撑。,剪刀撑的宽度应不小于,6m,，且不大于,9m,，与地面的夹角应为,45-60,度。,剪刀撑的搭设,剪刀撑的搭设,剪刀撑的搭设,剪刀撑的搭设,剪刀撑的搭设,卸料平台,卸料平台,1,、作业层的施工荷载应符合设计要求，不得超载。,2,、不得将模板支架、缆风绳、泵送混凝土的输送管等固定在脚手架上；脚手架不得与其他设施如井架和施工升降机运料平台、卸料平台及防护棚等相连，严禁悬挂起重设备。,3,、在脚手架使用期间，严禁拆除主节点出的纵横向水平杆和扫地杆、拉结点等。,4,、在脚手架上进行电、气焊作业时，必须有防火措施和专人监护。,5,、遇,6,级以上大风或大雾、雨雪等恶劣天气时，必须停止脚手架作业。,脚手架的使用,1,、脚手架拆除应在统一指挥下作业，拆除必须由上而下先搭后拆、后搭先拆的顺序逐层进行，严禁上下同时作业。,2,、地面应设围栏和警戒标志，严禁非操作人员入内，并派专人监护和做好监控记录。,3,、严禁将拉结点整层或数层拆除后再拆脚手架。,4,、分段拆除高差不应大于两步。,5,、工人必须站在固定牢靠的脚手板上拆除，并按规定使用安全防护用品。,6,、拆除时，各构件严禁抛掷至地面。,脚手架的拆除,1.,无脚手架搭设方案和设计计算,在检查中发现部分工地没有搭设方案，有的有方案但编制过于简单，计算有误，又没有经过审批，不能指导现场施工。更有甚者，施工员只是向作业人员进行口头交待，就开始盲目作业，严重违反了,规范,中“应按施工组织设计中有关脚手架的要求进行”和,建设工程安全生产管理条例,中关于必须编制专项施工方案的规定。,脚手架存在的问题,2.,基础及底座安装不符合规定,脚手架搭设完毕投入使用后，由于荷载的逐步增加，加之受风刮雨淋等气候的影响，基础未夯实平整，没有设置排水沟，容易造成架体不均匀沉降，引起变形。,规范,要求“垫板宜采用长度不少,2,跨，厚度不少于,50,的木垫板，也可用槽钢”。但在检查中看到个别工地的脚手架底层立杆下端仅用一块小方木或短木板垫起。,脚手架存在的问题,3.,立杆和横杆,检查发现，部分工地在搭设过程中，立杆未严格按规范进行，没有使相邻的立杆错开，未满足同步内隔一根立杆的接头在高度方向上错开不小于,500mm,的规定，造成架体强度不够。,立杆垂直度和横杆水平度不足，相互间距有大有小。,立杆和横杆存在搭接的现象，立杆除顶步可以搭接；横杆一般不采用搭接，如搭接，搭接长度不小于,1m,，用三个扣件等距紧固。,脚手架存在的问题,4.,剪刀撑不按规定设置,规范,规定：“高度在,24m,以上的双排脚手架应在外侧面整个高度上连续设置剪刀撑”。在检查中发现部分工地存在问题较多，如跨度不够、不连续、不贯通、未生根，起不到稳定架体的作用。另外,规范,规定：剪刀撑斜杆搭接长度为,1m,，而有的仅有,400,500mm,长，扣件仅接,2,个。再者，脚手架已搭设,5,、,6,步或全部搭设完，也没有剪刀撑，而是经督促后才于补搭。,脚手架存在的问题,5.,拉结点设置不合理,规范,规定：“对高度,24m,以上的双排脚手架必须采用刚性连墙件与建筑物连接”。在检查中发现有的工地拉结点设置过少，有的采用柔性接头，造成架体不稳定。还发现有的工地连墙件未与建筑物可靠连接，根本起不到作用。,拉结点数量不足，,2,步,3,跨设置，也就是每层都要设置拉结点。,重点：脚手架外落地式卸料平台一律不得与脚手架相连，必须直接与结构相连。,脚手架存在的问题,6.,小横杆设置不合理,规范规定架体主节点必须搭设小横杆，而有的工地采用隔根搭设的方法，只是省了一些材料，但却对整体产生一定隐患。另外小横杆的设置还应考虑架板的铺设，不得违反规范“两块脚手架板外伸长度之和不大于,300mm”,的规定。,7.,架体搭设高度不够,规范,规定：“立杆顶端宜高出女儿墙上皮,1m,，高出檐口上皮,1.5m”,。主要是保证施工人员安全，但是检查发现少部分工地脚手架与施工不同步，低于操作层，存在较大事故隐患。,脚手架存在的问题,8.,安全网挂设不规范,部分工地安全网材质不合格、绑扎不牢靠、两网不衔接、挂设不一致，同时密目网破损孔洞太多起不到防护作用，个别工地未按要求设置安全平网，各项防护措施落实不够。,9.,安全防护不到位,规范,规定：“脚手架板应铺满铺稳，离开墙面,120,150mm,，自顶层作业层的脚手架板往下计算，宜每隔,12m,满铺一层脚手架板”。而实际上部分工地未能做到，有的甚至无架板，仅是用方木或钢模代替架板。有的作业层局部有架板，但探头板多，未用铅丝绑扎，很容易造成人员坠落。,脚手架存在的问题,10.,检查与验收,规范,规定：“脚手架及地基基础应在下列阶段进行检查与验收。基础完工后及脚手架搭设前；作业层施加荷载前；每搭完,10m,13m,高度后；达到设计高度；遇有,6,级大风大雨后，寒冷地区开冻后；停工超过,1,个月”。在检查中发现仍有部分工地未按规定执行。在检查安全管理资料时看不到脚手架检查与验收资料，而脚手架已经投入使用。还有一些工地虽然有检查验收资料，但未按阶段验收，无搭设负责人、验收人员签字，起不到见证作用。,脚手架存在的问题,1,、模板支撑坍塌事故案例及原因分析,2,、造成模板坍塌事故的主要原因,3,、预防模板支撑系统失稳坍塌措施,4,、模板支撑安全保证措施,模板支撑系统,2005,年,9,月,5,日,22,时左右，在北京市西城区西单地区西西工程,4,号地项目工地（建筑面积为,205276,平方米），施工人员在浇筑混凝土时，模板支撑体系突然坍塌，造成,6,人死亡、,21,人受伤、,2,人下落不明的重大事故。该工程建设单位是北京新奥西郡房地产开发有限公司，施工总包单位是中国第二十二冶金建设公司，工程监理单位是北京希地环球建设工程顾问有限公司。,模板支撑坍塌事故案例分析,2007,年,9,月,6,日,14,时,10,分，河南省郑州市富田太阳城二期家居广场中心工程，在施工过程中采光井模板支撑系统突然坍塌，造成,7,人死亡、,17,人受伤。该工程建设单位为郑州市振兴房地产开发有限公司，施工单位为郑州市振兴建筑安装有限公司，监理单位为郑州市恒兴工程监理公司。初步调查认定，该事故是一起安全生产责任事故。存在的主要问题：一是施工人员未严格按照施工方案和标准规范搭设模板支撑系统，方案要求现浇梁下立杆间距为,0.4m0.4m,，实际搭设,1.3m1.3m,，并且缺少剪刀撑和扫地杆；二是监理单位现场监管不力，未及时制止施工人员违规作业行为；三是施工单位在浇捣混凝土过程中施工工序错误，造成局部受力集中，超过模板支撑系统承载能力。,模板支撑坍塌事故案例分析,2006,年,10,月,8,日,17,点左右翠屏国际城,H,区,1#,楼工程在砼浇筑时，因支撑失稳，模板发生坍塌,坍塌面积,300,多平方米。江苏新筑预应力工程有限公司的一名职工在施工结束后路过模板支撑下方时,被坍塌压在模板及混凝土下，经抢救无效死亡。该工程中惠,(,南京,),房地产开发有限公司投资建设的，由南通三建集团有限公司施工，南京南汽建设监理有限公司监理，预应力工程由建设单位分包给江苏新筑预应力工程有限公司。,模板支撑坍塌事故案例分析,发生事故的主要责任是施工单位未按照模板支撑专项方案搭设支撑架，在施工过程中发现的事故隐患没有及时落实整改，在明知支撑架存在事故隐患的情况下，进行砼浇筑；监理单位发现模板支撑存在事故隐患，没有下达施工暂停通知书，也没有及时向建设行政主管部门报告，在没有复查支撑系统是否按照方案搭设的情况下签署了砼浇筑令；江苏新筑预应力公司安全教育工作不落实，工人下班途中通过砼浇筑区域，致使工人被压致死。,模板支撑坍塌事故案例分析,一是施工现场管理不到位。一些施工企业不按规定编制模板工程安全专项施工方案或不按施工方案搭设模板支撑体系；监理单位现场监管不力，对方案编制不审核，对模板支撑体系不验收；建设主管部门对模板工程没有实行有效的监管。,二是模板支撑搭设不规范。部分现场施工人员不按支撑体系的构造要求进行搭设，缺少剪刀撑和扫地杆，使得支撑体系的整体稳定性无法保证；还有一些施工现场作业人员不重视模板支撑立杆底部的构造处理，雨季施工地基产生明显的不均匀沉降，导致模板支撑产生较大的次应力，极易发生垮塌。,造成模板坍塌事故的主要原因,三是模板支撑荷载计算错误或考虑不周。一些施工企业编制的施工方案荷载计算有误；荷载组合未按最不利原则考虑；对泵送混凝土引起的动力荷载在设计计算中估计不足等，造成模板支撑体系的安全度大幅度下降。,四是钢管和扣件的质量低劣。目前由于钢管、扣件生产及流通领域存在诸多问题，导致施工现场使用的钢管和扣件多为质量不合格产品，如钢管壁厚达不到规范要求，钢管的平直度较差,一些钢管已明显弯曲等，致使模板支撑承载能力明显降低。,造成模板坍塌事故的主要原因,一是严格执行,危险性较大工程安全专项施工方案编制及专家论证审查办法,。施工单位应当按规定编制安全专项施工方案，特别是对于高度超过,8,米，或跨度超过,18,米的高大模板支撑系统，应当组织专家组进行论证审查。监理单位应当认真审核安全专项施工方案，并督促施工单位严格按照安全专项方案组织落实，严把验收关。,二是严把模板支架的质量关。不同规格钢管的承载力各不相同，使用前有必要抽取部分样品送检测部门检测，符合设计要求方可使用。,预防模板支撑系统失稳坍塌措施,三是严格按照模板施工专项方案进行搭设。搭设步距大小直接影响立柱的稳定性，当步距为,1.4m,时，立柱承载力,N=29.7KN,，若步距为,2.0m,时，则立柱承载力,N=15.24KN,，其承载力下降,48.7%,。,四是支架中每步纵横向水平支撑杆的端部，均要顶住柱,剪力墙，或紧箍柱,剪力墙，以防止,减少模板支架侧移，特别对对斜板支撑支架显得尤为重要。对大面积模板支撑系统，搭设中要预留出若干通道，以便供物料运输和人员的进出，以及当发生险情时，有利人员的逃生。斜板支撑支架显得尤为重要。,预防模板支撑系统失稳坍塌措施,五是施工单位施工前必须制订监测方案和应急方案，监测方案针对模板工程重点部位（如梁端,梁中,动荷载较大处,悬挑梁板等）进 行监控，主要是监控模板及支架水平侧移和沉降情况，可以采用吊线锤方法监测。,六是制订混凝土输送,浇筑技术措施，由于混凝土输送（如斗车运送,泵送）处的动荷载较大，须对该处加固处理（如加密立杆，缩小水平的步距，加剪刀撑或斜撑等），否则容易发生险情；以及混凝土浇筑顺序,方向,层次会影响到模板支架稳定性，避免混凝土堆集造成模架局部荷载,应力集中，使模架系统失去平衡，破坏模架的稳定性，特别是大梁,斜板,悬挑结构处的混凝土浇筑技术更应加倍重视。,预防模板支撑系统失稳坍塌措施,七是搭设安装前，针对专项技术方案,有关操作规程进行技术交底和班前安全教育，提供必备检测,防护设备（如扭力计,安全带等），因为上述措施最后靠一线工人来完成，稍有差错，将可能造成重大安全事故。,八是组织有关部门对有关工序进行验收，针对立柱基础,支架,模板和重点部位验收，预防将事故隐患带进下一工序。,预防模板支撑系统失稳坍塌措施,1,、进入施工现场须戴好安全帽，高空作业人员必须佩带安全带。,2,、经医生检查，不适宜高空作业的人员，不得进行高空作业。,3,、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。,4,、人抬运模板时要互相配合，协同工作。传递模板、工具应用运输工具或绳子系牢后升降，不得乱抛。,5,、不得在模板支撑架上堆放大批模板等材料。,模板支撑安全保证措施,6,、支模过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、支撑等运走或妥善堆放，防止踏空或坠落。,7,、板上有预留洞的，应在安装后将洞口盖好，砼板上的预留洞，应在模板拆除后即将洞口盖好。,8,、拆除模板一般用长撬棒，人不许站在正在拆除的模板上，在拆除楼板模板时，要注意整块模板掉下；拆模人员要站在门窗洞口外拉支撑，防止模板突然全部掉落伤人。,9,、装、拆模板时禁止使用,50,毫米,100,毫米木料作立人板。,10,、高空作业要搭脚手架或操作台，上、下要作用梯子，严禁在大梁上行走。操作人员严禁穿硬底鞋作业。,模板支撑安全保证措施,11,、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作，操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。,12,、在机械垂直运输时，吊点必须符合要求，以防坠落伤人。模板顶撑排列必须符合施工荷载要求。拆模时，临时脚手架必须牢固，不得用拆下的模板作脚手架。脚手板搁置必须牢固平整，不得有空头板，以防踏空坠落。砼板上的预留孔，应在施工组织设计时就作好技术交底（预设钢筋网架），以免操作人员从孔中坠落。,13,、封柱子模板时，不准从顶部往下套。,14,、禁止使用,50,毫米,100,毫米木料作顶撑。,15,、未经许可，不得拆除外架上任何杆件及防护。,模板支撑安全保证措施,
