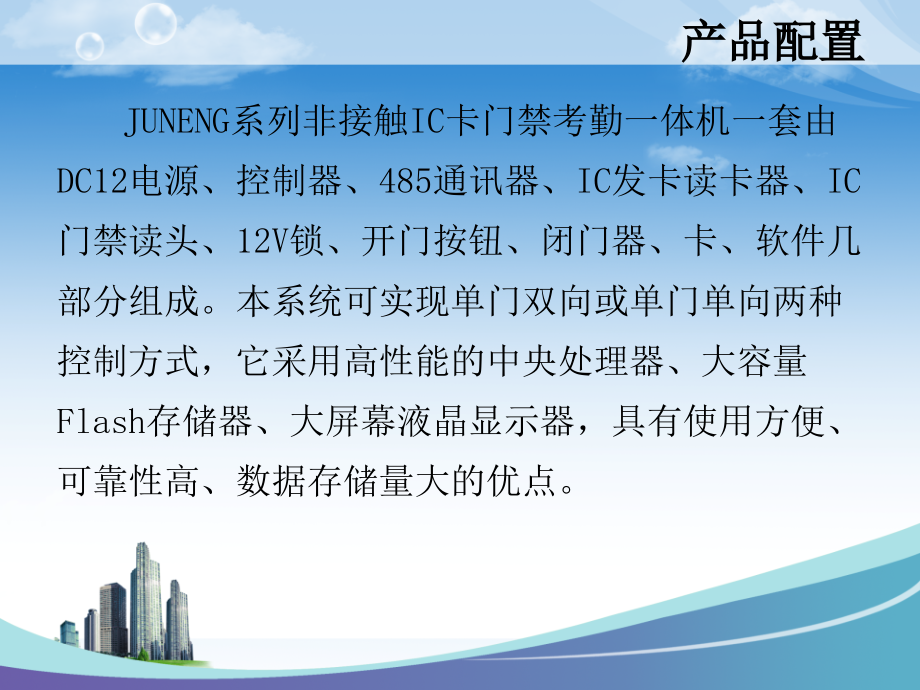

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,门禁考勤一体机,郑州聚能科技有限公司,产品配置,JUNENG,系,列非接触,IC,卡门禁考勤一体机一套由,DC12,电源、控制器、,485,通讯器、,IC,发卡读卡器、,IC,门禁读头、,12V,锁、开门按钮、闭门器、卡、软件几部分组成。本系统可实现单门双向或单门单向两种控制方式，它采用高性能的中央处理器、大容量,Flash,存储器、大屏幕液晶显示器，具有使用方便、可靠性高、数据存储量大的优点。,技术参数,电源：,DC12V,；功率,程序,STMicroelectronics,Flash Loader Demonstrator,Flash Loader Demo，在出现的界面中正确选择Port Name（9针串口端口号），,用编程器给门禁考勤控制器板子供电（门禁考勤控制器的开关不用开启），断电重启后，点击NEXT。,底层程序下载,在出现的下图界面中选择要下载的程序，,单击NEXT，直到程序下载完成。,底层程序下载,程序下载升级,软件选择,CollectUpdate.exe,。在端口设置中选择端口号及波特率，单击,【,打开,】,按钮，,在添加设备中设置要升级的开始地址、升级个数及设备类型，单击,【,添加,】,，选择类型，,单击,【,选择文件,】,按钮选择要下载的程序。,单击,【,开始,】,按钮后，机器自动重启进入升级状态,当机器有消费数据未采集时只能用强制升级方式，在重启门禁考勤一体机的同时按住机器的,ESC,键，机器进入强制升级状态。软件中升级模式也要选择,“,强制,”,。,程序下载升级,内部安装,显示屏与按键板,LCD1,标记处，,主板,LCD1,标记连接按键板,LCD2,标记处，,主板,J10,标记连接按键板,KEY,标记处，,主板,J5,标记连接按键板,Antenna,标记处，,主板,J6,标记连接指示灯，,主板,J2,标记处为电锁和开关按钮的连接线。建议使用六芯线，黑线、蓝线、绿线分别接三个,GND,，白线接,MC1,，黄线接,SW1,，红线接,NC1,（常闭，代表门锁正常情况下是关闭状态）或,NO1,（常开，代表门锁正常情况下是打开状态）。,J4,位置为门禁读头的连接线。,J4,位置建议使用五色排线，门禁读头上也使用五色排线，客户使用时颜色依次对接，,如果客户用考勤功能，需内置,6V,电池（与售饭机上的黑色蓄电池一样），电池安装时一定要用双面胶固定好，以免在使用的过程中晃动，损坏机器。,客户安装,紧左边的,DC,接头接,12V,电源，,水晶头座连通讯线接头，接,485,通讯器,黑色、红色线接电锁的电源线,蓝色、白色线接电锁信号线,绿色、黄色线接开关按钮,客户安装时建议将门禁考勤一体机壳体底部（壳体高的一半）安装在墙内，以免线头外露机器被损坏。,按键说明、开机界面,0,-,9 数字键，,按此键可进入密码开门状态,OK 功能确认键,ESC 功能取消键,MENU 菜单键,光标前移键,光标后移键,使用说明,密码开门：,在待机界面按键，出现,“,请输入开门密码,”,界面，输入四位开机密码，按,OK,键认，输入正确后会打开电锁。,若在密码界面没有操作，,10,秒后会自动退出，,MENU,菜单,在待机界面按,MENU,键进入可进入菜单设置如下几项，按,MENU,后会提示录入密码，此处的密码取自软件中设备参数管理,门禁考勤一体机,操作密码的值,.,1、设置开门密码,2、记录查询,3、设置地址号,4、修改时间,当前波特率 9600,5、9600,6、19200,7、115200,设置开门密码：,进入,MENU,功能菜单后第一项为设置开门密码设置，按,1,进入开门密码设置界面，开门密码为四位数字，录入完毕后，按,OK,键保存。,记录查询：,进入,MENU,功能菜单后第二项为记录查询功能，按,2,可进行记录查询，按 箭头翻页。可查询最新的三万条记录，,设置地址号：,进入,MEUN,功能菜单后第三项为设置地址号（即机器本身机器号）功能，按,3,进入设置地址号界面，录入三位机号，按,OK,键保存。机号值在,1-255,之间。,使用说明,修改时间：,进入,MENU,功能菜单后第四项为修改时间，按,4,可修改机器本身的时间。上下箭头在此的作用是光标移动键，设置完毕后按,OK,键保存。,修改波特率：,进入,MENU,功能菜单后第五、六、七项为波特率设置功能，在功能菜单界面按箭头即可看到五、六、七项各代表的波特率值，设置完毕后，机器会自动重启。在通讯时，机器中所设置的波特率要与软件配置工具中的波特率一致才能通讯。,产品检测,产品测试分半成品测试和成品测试两种。测试参考功能说明书。,测试流程：,半成品测试,-,喷漆,-,安装,-,成品测试,-,烧机,-,成品测试,-,合格成品入库,-,成品出库测试,-,成品销售,主要测试项目如下：,12V,电源能否给机器正常供电（带蓄电池的机器还要测试能否正常给蓄电池冲电，蓄电池有无问题。）,显示是否正常,各按钮能否正常使用？,能否正常通讯，,能否正常刷卡，,数据存储是否正常，刷卡时先不要连接通讯线，刷卡后关机，再开机，若机器数据依然存在，说明存储一块正常，,时钟是否正常，,能否正常控制电锁，,能否正常控制开关按钮，,能否正常控制门禁读头，,
