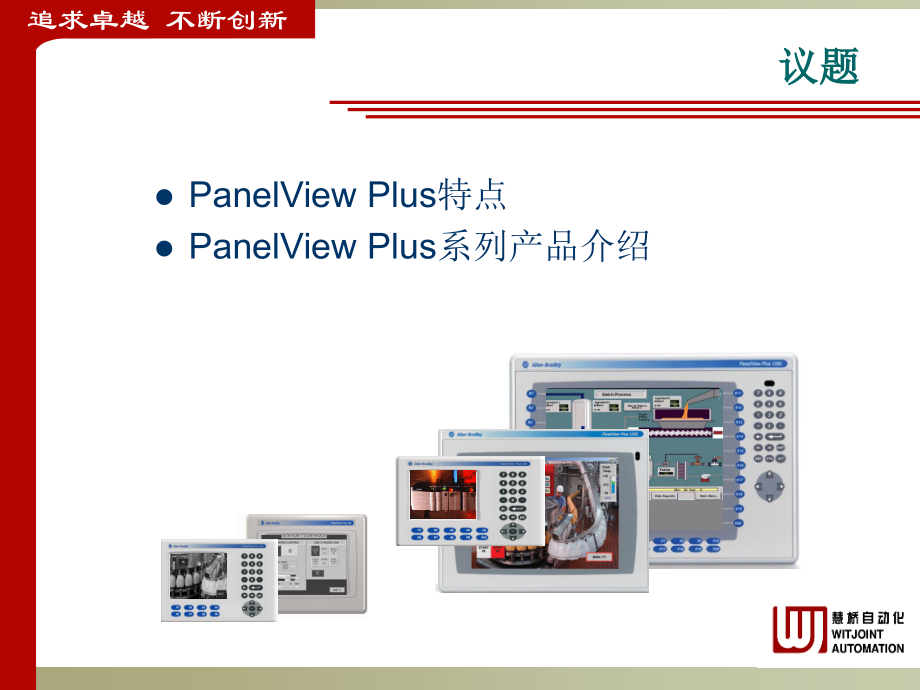

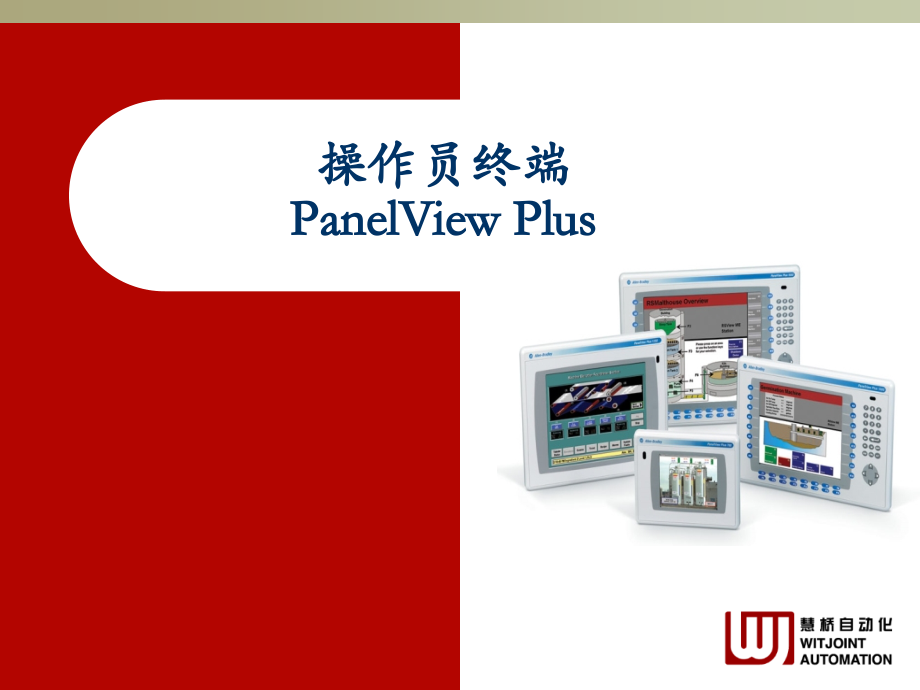

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,追求卓越 不断创新,操作员终端,PanelView,Plus,议题,PanelView,Plus,特点,PanelView,Plus,系列产品介绍,PanelView Plus,的特点,专为优化开发、性能和效率而设计的操作员终端：,可重用的开发工具,模块化设计,多种通讯选择,先进的图形特性,直接引用控制器标签，避免了使用重复的,HMI,和控制器标签数据库,保护您最初的投资,跟,PanelView,Standard,PanelView,e,及,RAC6182,通用的安,裝尺寸,(,面板开孔适配器,2711P-RAK7,2711P-RAT7,),PanelView,Standard,及,PanelView,e,项目可重用,PanelView Plus,的突出优点,跨平台移植,一键式多语言切换,18,位真彩,可重用的开发工具,View,策略减少,TCO,和提高生产率：,从单个的机器到整个工厂,特定的终端到开放的计算机,硬件、软件方案,跨平台应用的移植,可重用的开发工具,RSView,ME,和,RSView,SE,统一的开发平台,RSView,ME,到,SE,对象的重用,用以仿真单个页面或整个项目的快速测试,带强大编辑工具的全功能图形编辑器,灵活的对象属性编辑（,Property Page&Panel Editors,）,对象浏览器,(Object Explorer),提供了页面对象的层次浏览和组对象的方便编辑,模块化设计,PVP,提供满足客户预算、空间和环境要求的模块化器件：,显示模块,(,PanelView,Plus 700-1500),逻辑模块,(,PanelView,Plus 700-1500),通讯模块,内存模块,(,PanelView,Plus 700-1500),PanelView Plus,700,1000,1250,&1500,通讯模块,(,可选,),逻辑模块,显示模块,PanelView Plus 400&600,通讯模块,(,可选,),集成的逻辑,/,显示模块,多种通讯选择,罗克韦尔控制器的首选,HMI,支持以下罗克韦尔网络,:,DF1,DH-485,Remote I/O,DH+,Ethernet/IP,ControlNet*,DeviceNet,KEPServer,驱动适用于其他,PLC,厂商的串口和以太网协议,支持以下协议,:,*,Note:,For PanelView Plus 700-1500,先进的图形功能,RSView Machine Edition,包括一整套画图对象和操作设备,先进的图形功能,18,位真彩,增强画面分辨率,图形库包括,：,阀门，变频器，面板，马达以及更多,先进的图形功能,增强的图形和动画功能,用以监视实时和历史数据的趋势图,可以在历史趋势对象中显示标签值的数据记录,数学和逻辑运算的表达式,可限制操作员对特定页面访问的安全机制,ActiveX,对象的支持,参数文件和弹出页面,保护您最初的投资,在,RSView,Studio,里可以导入,PanelView,Standard,和,PanelView,e,的应用文件,PanelView,Plus,新特性,RSView ME&SE,公共特性,FactoryTalk Security,运行时语言切换,全局对象,RSView ME,特性,多版本支持,RecipePlus,：,管理运行时的数据,硬件特性,防腐涂层,(,7”,12”PanelView Plus),DeviceNet I/O Slave&Master 7”15”,4”6”,ControlNet Scheduled 4”6”,PanelView,Plus,产品定位,特性：,模块化,高可靠性,无风扇,，,无,可移动部件,快速启动,/,关机,适应于：,成本较低,需要较小的显示屏,较恶劣的环境,专用系统,PanelView,Plus,系列产品,所有型号皆可选触摸屏,键盘,或两者皆选。,PanelView Plus 400,600,PanelView Plus 700,1000,1250,1500,PanelView,Plus 400&600,完全的,RSView,ME,功能,高质量的图形显示,多种网络可选,PanelView,Plus 400/600,标准特性,(1)USB,口,RS232,端口,可拆卸的电源端子,集成的交流,/,直流电源选择,交流,-2711P-xxxx,A,直流,-2711P-xxxx,D,键盘,/,鼠标,/,条形码扫描器输入和本地,USB,打印机支持,串行,PLC,通讯,DF1/DH485/Kepware,文件传输支持,集成的显示,逻辑模块和电源,通讯,故障诊断,LED,指示,单个复位按钮,Finger activation,外部,CF,卡,内部内存,64MB RAM/32MB Flash,独特固定机制,Single Cutout Only,Finger Mounting Levers,无需工具,PanelView,Plus 700,1000,1250,1500,创新模块化设计,可重新定义的功能键,导航键,红外线接口,(,预留,),可选用,OEM,标签,现场可更换保护面,TFT,有源阵列彩色液晶显示屏,PanelView,Plus,适用环境,NEMA 4X,户外防雨水,工作温度：,0-55,高度防震及防冲击能力,(2g to 500Hz,15g),具备,PanelView,标准,PanelView,Plus,模块订货号,显示模块,基本逻辑模块,2711P-RP,通讯模块,Example:,2711P-RN15B,ControlNet,Flash memory,Example:,2711P-RW1,32 MB,Base memory,RAM memory,Example:,2711P-RR64,64MB,Base memory,Example:,2711P-RDT12C,12”touch color,ViewAnyWare,共用软件开发平台,直接引用控制器标签,支持第三方接口,创新的模块化设计,尺寸紧凑,模块化的通讯和显示,保护最初的投资,跟,PanelView,Standard,PanelView,e,及,RAC6182,通用的安裝尺寸,PanelView,Standard,及,PanelView,e,项目可重用,PanelView Plus,总结,谢谢！,
