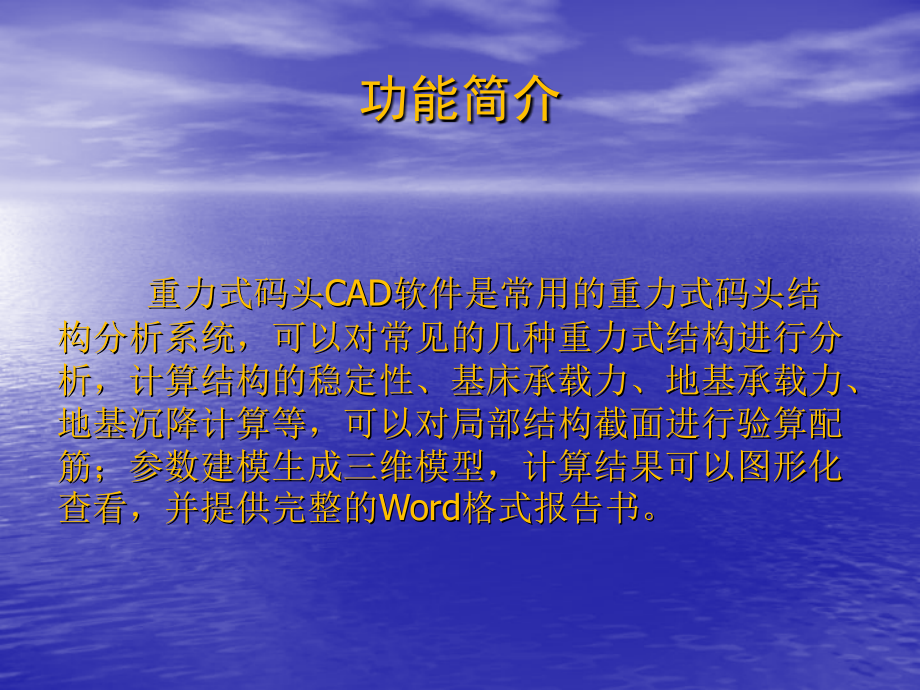

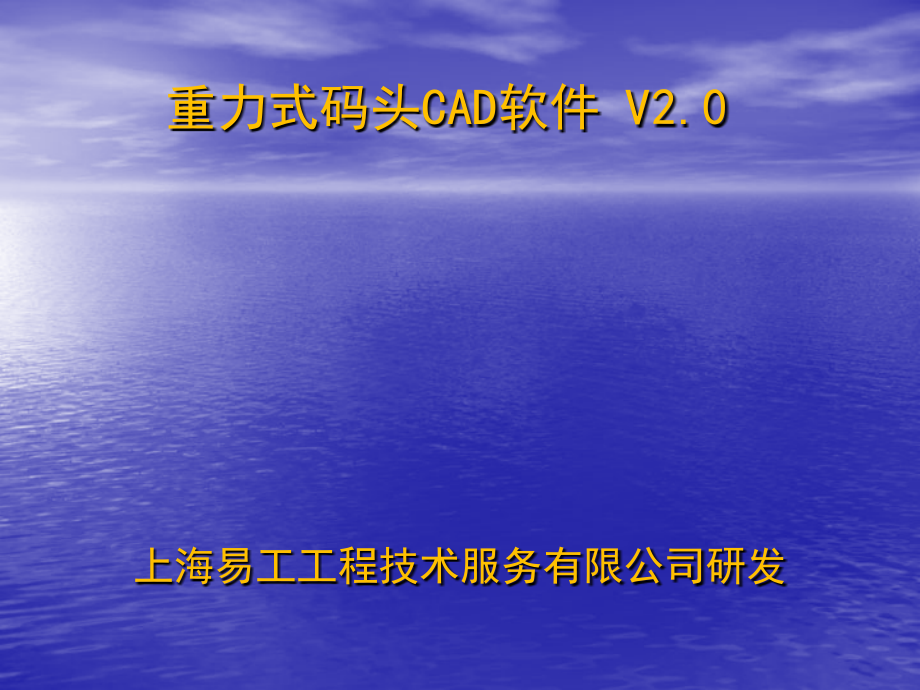

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,重力式码头,CAD,软件,V2.0,上海易工工程技术服务有限公司研发,功能简介,重力式码头,CAD,软件是常用的重力式码头结构分析系统，可以对常见的几种重力式结构进行分析，计算结构的稳定性、基床承载力、地基承载力、地基沉降计算等，可以对局部结构截面进行验算配筋；参数建模生成三维模型，计算结果可以图形化查看，并提供完整的,Word,格式报告书。,使用技术规范,重力式码头设计与施工规范,JTS 167-2-2009,港口工程荷载规范,JTS 144-1-2010,海港水文规范,JTJ 213-98,水运,工程混凝土结构设计规范,JTS 151-2011,水运工程抗震设计规范,JTS 146-2012,港口工程,地基规范,JTS 147-1-2010,软件功能,一般结构分析步骤,1,、提期准备,2,、结构选型,a,、水文资料；,b,、地质勘察资料；,C,、设计荷载情况；,a,、码头结构模式；,b,、结构断面几何尺寸；,C,、材料；,3,、建模计算,a,、输入结构参数；,b,、输入荷载。,4,、结果分析,5,、结构优化,a,、抗倾稳定性分析；抗滑稳定分析,b,、基床承载力；地基承载力,c,、地基沉降,d,、结构配筋计算,调整优化结果断面和,细节处理。,软件主界面,三维模型效果,重力式,码头建模分析操作示例,工程概况,方块几何尺寸,相关设计条件,水文资料,工程概况,码头顶面高程,5.50m,泥面高程,-9.00m,剩余水头,1.50 m,水位,波高,(m),波长,(m),波周期,(s),5.13m,1.715,56.77,6.30,4.03,1.665,55.72,6.30,0.26,1.365,50.65,6.30,0.00,1.05,48,00,6.30,荷载条件,系缆力（,kN,）,系船力水平夹角,a,(),系船力与码头前沿夹角,b,(),作用点坐标,X,(m),作用点高程,(m),150,30,30,1,5,75,船舶系缆力,均载见图示,土层物理指标,土层名称,饱和重度,(kN/m,3,),粘结力,(kPa),摩擦角,(),淤泥,18.00,14,4,中粗砂,18.00,33,0,粘土,18.90,26,45,粉质粘土,1,19.03,16,36,粉质粘土,2,18.80,21,38,进入工程建模分析阶段,结构类型,工程基本参数设置,土层物理参数,胸墙参数,卸荷板几何参数,方块参数,墙后参数,基床参数,地基参数,荷载定义,波浪力,船舶荷载,船舶系缆力,地面荷载,荷载组合,自动组合，剔除相互冲突的荷载。,结构配筋设置,荷载计算结果,抗倾抗滑计算结果,基床承载力验算结果,地基承载力验算结果,沉降计算结果,配筋计算结果,图形显示,关于显示控制,咨询热线：,021,58622013,联系地址：上海市浦东新区 外高桥保税区 基隆路,1,号 汤臣国际贸易大楼,811,室,即时在线技术交流请点击：,上海易工工程技术服务有限公司,Q Q,：,842450634,MSN,:,easydoing,WWW.EASYDOING.NET,
