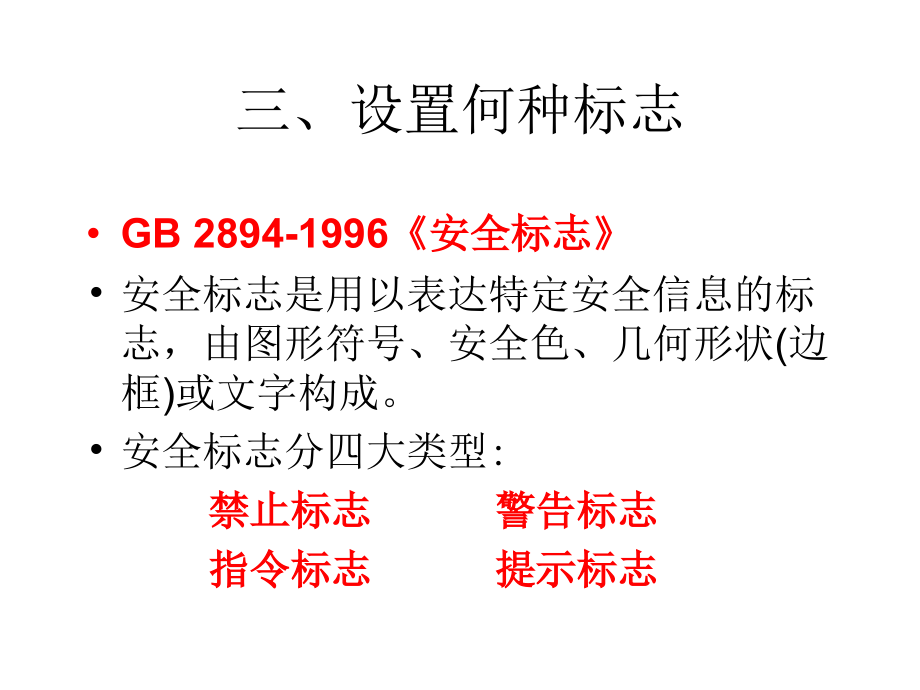

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,三、设置何种标志,GB 2894-1996,安全标志,安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状,(,边框,),或文字构成。,安全标志分四大类型,:,禁止标志 警告标志,指令标志 提示标志,三、设置何种标志,禁止标志,禁止标志是禁止人们不安全行为的图形标志。,禁止标志的基本,型式是带斜杠的,圆边框，如图：,23,种,禁止吸烟,禁止烟火,禁止带火种,禁止用水灭火,有丙类火,灾危险物,质的场所,如：木工,车间、油,漆车间、,沥青车间,纺织厂、,印染厂等,有乙类火,灾危险物,质的场所,如：面粉,厂、煤粉,厂、焦化,厂、施工,工地等,有甲类火灾,危险物质及,其他禁止带,火种的各种,危险场所，,如：炼油厂,乙炔站、液,化石油气站,煤矿井内、,林区、草原,等,生产、储,运、使用,中有不准,用水灭火,的物质的,场所，如,:,变压器室,乙炔站、,化工药品,库、各种,油库等,禁止放易燃物,禁止启动,禁止合闸,禁止转动,具有明火,设备或高,温的作业,场所，如,动火区，,各种焊接,切割、锻,造、浇注,车间等场,所,暂停使,用的设,备附近,如：设,备检修,更换零,件等,设备或,线路检,修时，,相应开,关附近,检修或,专人定,时操作,的设备,附近,禁止触摸,禁止跳下,禁止攀登,禁止跨越,禁止触摸,的设备或,物体附近,如：裸露,的带电体,炽热物体,具有毒性,腐蚀性物,体等处,不宜跨越的危险地段，如：专用的运输通道、皮带运输线和其他作业流水线，作业现场的沟、坎、坑等,不允许攀,爬的危险,地点，如,有坍塌危,险的建筑,物、构筑,物、设备,旁,不允许跳下,的危险地点,如：深沟、,深池、车站,站台及盛装,过有毒物质,易产生窒息,气体的槽车,贮罐、地窖,等处,禁止入内,禁止靠近,禁止通行,禁止停留,易造成事故或对人员有伤害的场所，如：高压设备室、各种污染源等入口处,对人员,具有直,接危害,的场所,如：粉,碎场地,危险路,口、桥,口等处,有危险,的作业,区，如,起重、,爆破现,场，道,路施工,工地等,不允许,靠近的,危险区,域，如,高压试,验区、,高压线,输变电,设备的,附近,禁止乘人,禁止堆放,禁止抛物,禁止戴手套,乘人易造成伤害的设施，如室外运输吊篮、外操作载货电梯框架等,消防器材存放处、消防通道及车间主通道等,抛物易伤人的地点，如：高处作业现场、深沟,(,坑,),等,戴手套易造成手部伤害的作业地点，如：旋转的机械加工设备附近,禁止饮用,禁止穿带钉鞋,禁止穿化纤服装,有静电火花会导致灾害或有炽热物质的作业场所，如：冶炼、焊接及有易燃易爆物质的场所等,有静电火花会导致灾害或有触电危险的作业场所，如：有易燃易爆气体或粉尘的车间及带电作业场所,不宜饮用水的开关处，如：循环水、工业用水、污染水等,三、设置何种标志,警告标志,警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。,警告标志的基本型式,是正三角形边框，,如图所示：,28,种,注意安全,当心火灾,当心腐蚀,当心爆炸,本标准警告标志中没有规定的易造成人员伤害的场所及设备等,易发生火灾的危险场所，如：可燃性物质的生产、储运、使用等地点,易发生爆炸危险的场所，如易燃易爆物质的生产、储运、使用或受压容器等地点,有腐蚀性物质,(GBl2268,中第,8,类所规定的物质,),的作业地点,当心中毒,当心感染,当心触电,当心电缆,剧毒品及有毒物质,(GB 12268,中第,6,类第,1,项所规定的物质,),的生产、储运及使用场所,易发生感染的场所，如：医院传染病区；有害生物制品的生产、储运、使用等地点,有可能发生触电危险的电器设备和线路，如：配电室、开关等,在暴露的电缆或地面下有电缆处施工的地点,当心吊物,当心扎脚,当心伤手,当心机械伤人,易发生机械卷入、轧压、碾压、剪切等机械伤害的作业地点,易造成手部伤害的作业地点，如：玻璃制品、木制加工、机械加工车间等,易造成脚部伤害的作业地点，如：铸造车间、木工车间、施工工地及有尖角散料等处,有吊装设备作业的场所，如：施工工地、港口、码头、仓库、车间等,当心落物,当心烫伤,当心坠落,当心坑洞,易发生坠落事故的作业地点，如：脚手架、高处平台、地面的深沟,(,池、槽,),等,易发生落物危险的地点，如：高处作业、立体交叉作业的下方等,具有坑洞易造成伤害的作业地点，如：构件的预留孔洞及各种深坑的上方等,具有热源易造成伤害的作业地点，如：冶炼、锻造、铸造、热处理车间等,当心弧光,当心塌方,当心冒顶,当心瓦斯,由于弧光造成眼部伤害的各种焊接作业场所,有塌方危险的地段、地区，如；堤坝及土方作业的深坑、深槽等,具有冒顶危险的作业场所，如：矿井、隧道等,有瓦斯爆炸危险的作业场所，如；煤矿井下、煤气车间等,当心裂变物质,当心激光,当心微波,当心电离辐射,能产生电离辐射危害的作业场所，如：生产、储运、使用,GB 12268,规定的第,7,类物质的作业区,具有裂变物质的作业场所，如：其使用车间、储运仓库、容器等,有激光设备或激光仪器的作业场所,凡微波场强超过,GB 10436,、,GB 10437,规定的作业场所,当心火车,当心绊倒,当心车辆,当心滑跌,厂内车、人混合行走的路段，道路的拐角处、平交路口；车辆出入较多的厂房、车库等出入口处,厂内铁路与道路平交路口，铁道进入厂内的地点,地面有易造成伤害的滑跌地点，如：地面有油、冰、水等物质及滑坡处,地面有障碍物，绊倒易造成伤害的地点,三、设置何种标志,指令标志,指令标志的含义是强制人们必须做出某种动作或采用防范措施的图形标志。,指令标志的基本型式,是圆形边框，,如图所示。,12,种,必须戴防护眼镜,必须戴护耳器,必须戴防毒面具,必须戴防尘口罩,对眼睛有伤害的作业场所，如：机加工、各种焊接车间等,具有对人体有害的气体、气溶胶、烟尘等作业场所，如：有毒物散发的地点或处理由毒物造成的事故现场,具有粉尘的作业场所，如：纺织清花车间、粉状物料拌料车间以及矿山凿岩处等,噪声超过,85dB,的作业场所，如：铆接车间、织布车间、射击场、工程爆破、风动掘进等处,必须戴安全帽,必须戴防护帽,必须戴防护手套,必须穿防护鞋,头部易受外力伤害的作业场所，如：矿山、建筑工地、伐木场、造船厂及起重吊装处等,易造成人体碾绕伤害或有粉尘污染头部的作业场所，如；纺织、石棉、玻璃纤维以及具有旋转设备的机加工车间等,易伤害手部的作业场所，如：具有腐蚀、污染、灼烫、冰冻及触电危险的作业等地点,易伤害脚部的作业场所，如：具有腐蚀、灼烫、触电、砸,(,刺,),伤等危险的作业地点,必须穿防护服,必须穿救生衣,必须加锁,必须系安全带,易发生坠落危险的作业场所，如：高处建筑、修理、安装等地点,易发生溺水的作业场所，如：船舶、海上工程结构物等,具有放射、微波、高温及其他需穿防护服的作业场所,剧毒品、危险品库房等地点,三、设置何种标志,提示标志,提示标志的含义是向人们提供某种信息,(,如标明安全设施或场所等,),的图形标志。,提示标志的基本型式,是正方形边框，,如图所示。,6,种,方向辅助标志,紧急出口,紧急出口,便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处,可动火区,避险处,经有关部门划定的可使用明火的地点,铁路桥、公路桥、矿井及隧道内躲避危险的地点,三、设置何种标志,文字辅助标志,文字辅助标志的基本型式是矩形边框。,文字辅助标志有横写和竖写两种形式。,横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。,竖写时，文字辅助标志写在标志杆的上部。,横写时，文字辅助标志写在标志的下方，可以和标志连在,一起，也可以分开。,禁止标志、指令标志为白色字；警告标志为黑色字。禁止,标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色。,竖写时，文字辅助标志写在标志杆的上部。,禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。,标志杆下部色带的颜色应和标志的颜色相一致。如图。,安全标志牌的尺寸,标志牌的型号选用,工地、工厂等的入口处设,6,型或,7,型。,车间入口处、厂区内和工地内设,5,型或,6,型。,车间内设,4,型或,5,型。,局部信息标志牌设,1,型、,2,型或,3,型。,无论厂区或车间内，所设标志牌其观察距离不能覆盖全厂或全车间面积时，应多设几个标志牌。,安全标志牌的尺寸,型号,观察距离,L,圆形标志,的外径,三角形标志,的外边长,正方形标志,的边长,1,0L,2.5,0.070,0.088,0.063,2,2.5L,4.0,0.110,0.1420,0.100,3,4.0L,6.3,0.175,0.220,0.160,4,6.3L,10.0,0.280,0.350,0.250,5,10.0L,16.0,0.450,0.560,0.400,6,16.0L,25.0,0.700,0.880,0.630,7,25.0L,40.0,1.110,1.400,1.000,注：,允许有,3,的误差。表中边长或直径包括标志的边框和衬边。,安全标志牌的尺寸,计算公式,禁止标志基本型式的参数：,外径,d,1,0.025L,；,内径,d,2,0.800d,1,；,斜杠宽,c,0.080d,1,l,；,L,为观察距离；,斜杠与水平线的夹角,45,安全标志牌的尺寸,计算公式,警告标志基本型式的参数：,外边,a,1,0.034L,；,内边,a,2,0.700a,1,；,边框外角圆弧,半径,r,0080a,2,；,L,为观察距离。,安全标志牌的尺寸,计算公式,指令标志基本型式的参数：,直径,d,0025L,；,L,为观察距离。,安全标志牌的尺寸,计算公式,提示标志基本型式的参数：,边长,d,0.025L,，,L,为观察距离。,
