外墙砌筑脚手架 - 河南城建学院建筑工程管理系.ppt

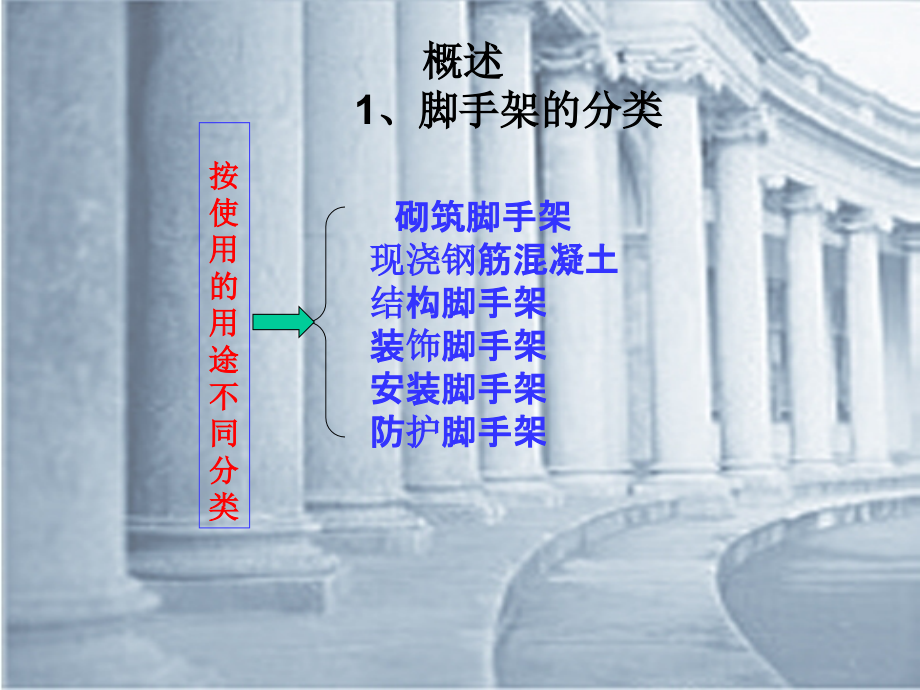

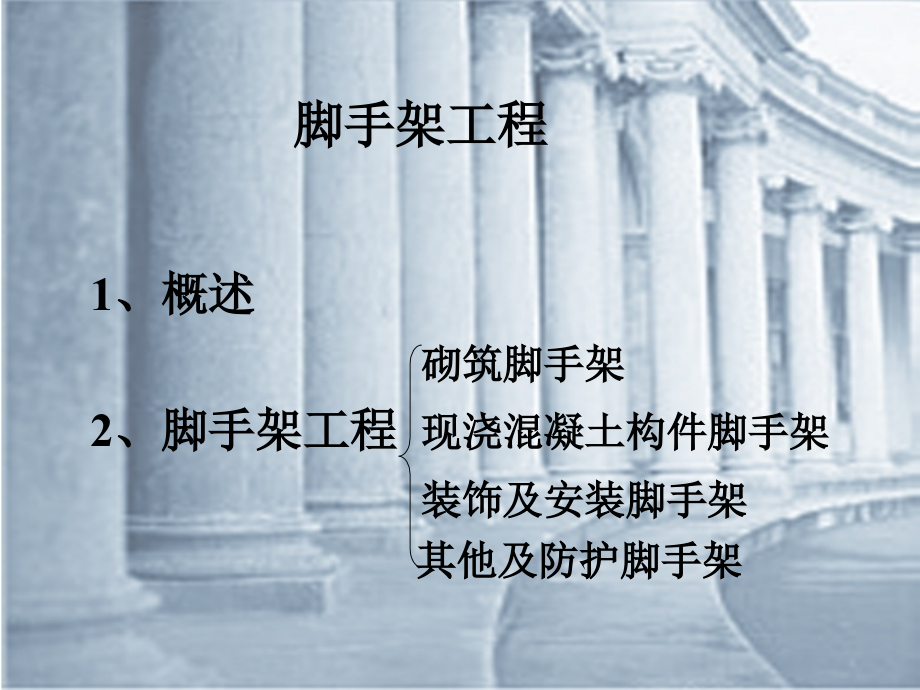

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、概述,砌筑脚手架,2,、脚手架工程,现浇混凝土构件脚手架,装饰及安装脚手架,其他及防护脚手架,脚手架工程,砌筑脚手架,现浇钢筋混凝土,结构脚手架,装饰脚手架,安装脚手架,防护脚手架,按,使,用,的,用,途,不,同,分,类,概述,1,、脚手架的分类,外脚手架,里脚手架,挑脚手架,满堂脚手架,电梯井脚手架,上料平台,单独斜道,悬空脚手架,悬空吊篮脚手架,按搭设位置不同分类,单排架,外墙脚手架,双排架,混凝土单梁脚手架,满堂脚手架,整体满堂基础脚手架,里脚手架,悬空脚手架,钢管脚手架 挑脚手架,河南省建筑和装饰 电梯井脚手架,工程定额分类 悬空吊篮脚手架,烟囱,(,水塔,),脚手架,单独钢管斜道,室外管道脚手架,架空运输道,安全网,沿街荆笆,(,竹笆,),防护,脚手架工程防护 高压线防护,独立防护架,1,脚手架材料是多次周转使用的材料。在企业定额中，脚手架耗用的材料按周转摊销量确定。,2,其他有关取定资料,（,1,）钢管外脚手架企业定额内已综合了上料平台、斜道、护卫栏杆、安全网或密目尼龙网的工料及挖立杆地坑、现场水平运输等的附加用工，并按使用期限的长短予以分别摊销。,（,2,）脚手架杆和架板材料的场外运输费用已包括在企业定额内。,有关注意事项,3,脚手架分部的适用范围,（,1,）脚手架分部企业定额适用于一般工业与民用建筑工程的建筑物,(,构筑物,),所搭设的脚手架。,（,2,）不论实际使用钢管、木制、竹制脚手架，均按本地区企业定额执行。,（,3,）单独斜道企业定额子目，只限于里架砌外墙，当施工组织设计规定需增加单独斜道时，才能列项计算。,（,4,）安全网企业定额子目，仅适用于施工组织设计规定不搭设外墙脚手架而采用里脚手架砌外墙的情况。,4,按照工程量清单计价办法，进行工程量清单报价时，脚手架费用属于施工技术措施费，由企业自主报价。,脚手架工程,一、砌筑脚手架,砌筑脚手架，是指供砌筑各种墙、柱所用的脚手架。除基础砌砖不计砌筑脚手架外，凡砌筑各种墙、柱及地沟，一般情况下高度在,1.2m,以上者，均须计算砌筑脚手架。,砌筑脚手架，一般包括外墙脚手架和里脚手架两种。外墙脚手架在企业定额中又分为单排脚手架和双排脚手架两种搭设方式。,计算砌筑脚手架工程量时，门窗洞口及空圈洞口,(,包括通过建筑物的通道,),等所占面积均不予扣除。,1,外墙砌筑脚手架,（,1,）外墙脚手架砌筑外墙,1,）单排、双排脚手架企业定额的适用条件,建筑物外墙高度在,15m,以上者，均应执行双排脚手架相应企业定额。,建筑物外墙高度在,15m,以内者，一般均应执行单排脚手架相应企业定额。,建筑物外墙高度虽然在,15m,以内，但只要符合下列条件之一者，其符合条件立面的外墙砌筑脚手架，可执行双排脚手架相应企业定额。其余不符合条件立面，仍执行单排脚手架相应企业定额：,门窗洞口及装饰面积占相应立面的外墙面积,60,以上的外墙砌筑；,设计图纸明确规定不允许留架眼的外墙砌筑。,2,）外墙脚手架工程量的计算,外墙脚手架工程量,=,外墙外边线长度,砌筑高度,3,）注意事项,当外墙厚度超过两砖,(,不包括两砖,),时，除按规定计取外脚手架外，同时尚应按里脚手架的计算规定计取里脚手架，即应按双面脚手架计算。,外墙高度不超过,3.6m,时，其外墙砌筑脚手架应执行里脚手架企业定额。,突出外墙面宽度在,240mm,以内的墙垛、附墙烟囱等，不计算脚手架。宽度超过,240mm,时，按图示尺寸展开计算，并入外墙脚手架工程量内。,（,2,）里脚手架砌筑外墙,当施工组织设计规定采用里脚手架砌筑外墙施工时，外墙砌筑脚手架可按里脚手架企业定额执行，同时应列项计取单独斜道、安全网等两项脚手架附加费用。,1,）里脚手架砌筑外墙的脚手架工程量计算,按里脚手架工程量计算规则（内墙净长乘以净高以“,m2”,）计算。,2,）单独斜道及安全网工程量的计算,单独斜道工程量，按外墙外边线长度乘以室外地面至墙顶高度以“,m2”,计算。,安全网工程量，同里脚手架砌外墙工程量。,2,内墙砌筑脚手架,内墙砌筑脚手架工程量，按内墙净长乘以内墙净高以“,m2”,计算。内墙净高为室内地坪至顶板下表面的距离。,3,独立砖柱、房上烟囱砌筑脚手架,独立砖柱、房上烟囱砌筑脚手架工程量，均按其结构外围周长加,3.6m,乘以实砌高度以“,m2”,计算,二、现浇钢筋混凝土结构脚手架,1,现浇钢筋混凝土基础脚手架,（,1,）现浇钢筋混凝土满堂基础脚手架,条件：,整体满堂钢筋混凝土基础，凡其宽度超过,3m,以上时，均可列项计算基础满堂脚手架，套用基础满堂脚手架企业定额子目。,工程量：,现浇钢筋混凝土满堂基础脚手架工程量，按其底板面积以“,m2”,计算。,应注意：,不论基底距室外地面的深度为多少，均不进行增加层调整。,（,2,）现浇钢筋混凝土箱形基础脚手架,1,）现浇钢筋混凝土箱基底板,按满堂基础的脚手架规定执行。,2,）现浇钢筋混凝土箱基内、外墙,工程量按净长乘以净高以“,m2”,计算，执行里脚手架企业定额。若墙高超过,3.6m,时，执行单排外脚手架企业定额。若内、外墙与柱子连为一体，则柱子不另外计取脚手架。墙体计算净长线时，应包括柱子尺寸在内。,3,）现浇钢筋混凝土箱基顶板,包括与顶板连为一体的梁，均不得计取脚手架。若箱基顶板为梁、柱现浇，梁上铺预制空心楼板者，按框架梁柱脚手架的规定执行。,4,）现浇钢筋混凝土箱基独立柱,独立柱是指顶板现浇、柱四周与钢筋混凝土内外墙不连的柱。工程量按柱外围周长加,3.6m,乘以柱子净高,(,即高度算至楼板底,),以“,m2”,计算，执行“外墙单排,l0m,以内”企业定额子目。,（,3,）现浇钢筋混凝土条形基础脚手架,现浇钢筋混凝土条形基础,凡其宽度超过,3m,以上时，可列项计算基础满堂脚手架，套用基础满堂脚手架企业定额子目。其工程量,按其条形基础底面面积以“,m2”,计算。,凡条形基础宽度在,3m,以内时,不论其长度多少,均不计算条形基础脚手架。但对于大开口开挖的条形基础,不论条形基础宽度为多少,均可列项计算满堂基础脚手架。,2,现浇钢筋混凝土单梁脚手架,现浇钢筋混凝土单梁，是指梁为现浇钢筋混凝土、楼板为铺预制空心板，梁的两端由墙体支撑的梁。,现浇钢筋混凝土单梁脚手架工程量，按梁外露净长乘以梁底高度以“,m2”,计算。,梁底高度，是指梁底至楼,(,地,),面的距离。,3,现浇钢筋混凝土独立柱脚手架,现浇钢筋混凝土独立柱，是指柱四周与钢筋混凝土墙不连的各种结构的柱。,独立柱脚手架工程量，按柱的外围周长加,3.6m,乘以柱高以“,m2”,计算。柱高，指楼,(,地,),面至楼板底面的距离。,4,现浇钢筋混凝土框架梁、柱脚手架,现浇钢筋混凝土框架结构的楼板有现浇钢筋混凝土楼板和铺预制空心楼板两种结构方案，其脚手架造价的编制方法也是不一样的。,（,1,）现浇楼板时的框架梁柱脚手架,其梁和楼板不计取脚手架，仅按独立柱脚手架规定列项计算柱脚手架。,（,2,）铺预制空心楼板时的框架梁柱脚手架,1,）四周大梁和连系梁，不能利用外墙砌筑脚手架时，计取单梁脚手架；,2,）内部大梁和连系梁，分别按全长和梁长，计算单梁脚手架：,3,）柱的脚手架不再计算。,四周大梁和连系梁脚手架工程量，按外围长度乘以梁底高度以“,m2”,计算。,内部与柱相连的主梁和连系梁脚手架工程量，按梁全长,(,包括柱占长度,),乘以梁底高度以“,m2”,计算。,内部与主梁和连系梁相连的次梁脚手架工程量，按梁净长乘以梁底高度以“,m2”,计算。梁净长，是指主梁或连系梁侧面之间的次梁长度。,例,121,某三层建筑顶层结构平面布置，如图,12-1,。已知：楼板为预应力空心楼板，,KJ,、,LL,、,L,的梁底净高分别为,3.32m,、,3.32m,、,3.42m,，柱子断面尺寸为,600600mm,。梁宽均为,250mm,。试计算第三层框架梁柱的脚手架工程量。,解,（,1,）根据四周的梁应执行单梁脚手架的规定，,KJ-1,、,LL-1,、,KJ-4,、,LL-5,应计取单梁脚手架。,工程量,(14.8+20.05)3.322,231.404(m2),（,2,）根据内部的主梁应执行单梁脚手架的规定，,KJ-2,、,KJ-3,、,LL-2,、,LL-3,、,LL-4,应计取单梁脚手架。,工程量,(14.802+20.053)3.32,297.97(m2),（,3,）根据内部的次梁执行单梁脚手架的规定，,L-1,应计取单梁脚手架。,工程量,=(5.0-0.125)3+(5.0-0.1252)33.42=98.753(m2),（,4,）柱子脚手架已包括在梁脚手架内，不另计算。,所以，单梁脚手架工程量合计：,634.45 m2,。,5,钢筋混凝土墙脚手架,钢筋混凝土墙脚手架，当墙高在,3.6m,以内时，按里脚手架计算；当墙高在,3.6m,以上时，按单排脚手架计算。墙高，是指楼,(,地,),面至楼板底面的距离。,钢筋混凝土墙脚手架工程量，按内墙净长乘以墙高以“,m2”,计算。,当柱子与墙整浇为一体时，柱子不另计取脚手架，墙体外露净长线计算时包括柱子外露尺寸在内。,6,钢筋混凝土电梯井壁脚手架,钢筋混凝土电梯井壁脚手架工程量，按外围周长乘以净高以“,m2”,计算，执行里脚手架企业定额。当墙高在,3.6m,以上时，执行单排脚手架定额。,7,其他现浇钢筋混凝土脚手架,(1),阳台挑梁、边梁脚手架,若阳台为现浇钢筋混凝土结构时，其挑梁、边梁不计算脚手架；若为铺预制板时，按单梁计算规则计算单梁脚手架。,(2),以下现浇钢筋混凝土结构不计算脚手架：,1,）滑升模板施工的钢筋混凝土烟囱、水塔、筒仓；,2,）现浇钢筋混凝土有梁板、无梁板、平板；,3,）现浇钢筋混凝土基础梁、地圈梁、圈梁、过梁、挑梁压入墙内部分；,4,）现浇钢筋混凝土构造柱；,5,）现浇钢筋混凝土雨篷、楼梯、挑檐、天沟、压顶等。,三、装饰及安装工程脚手架,1,装饰工程脚手架,（,1,）室内墙面与天棚装饰脚手架,室内高度在,3.6m,以内的内墙与天棚装饰，其脚手架费用已包括在相应企业定额内，不得另列项目计算。,室内高度在,3.6m,以上，且天棚或屋面板底需抹灰者，可增列满堂脚手架，但内墙装饰不再计算脚手架，也不扣除抹灰企业定额内的简易脚手架费用。,室内高度在,3,6m,以上，若只有内墙抹灰而无天棚抹灰或只在屋面板底喷浆、勾缝者，不需要满堂脚手架，可按内墙垂直投影面积计算装饰脚手架，套用里脚手架企业定额。,满堂脚手架工程量，按室内净面积以“,m2”,计算。,满堂脚手架企业定额是按天棚高,5.2m,以内编制的，若天棚高超过,5.2m,时，每超过,1.2m,计算一个增加层,(,超过不足,0.6m,时，略去不计,),。天棚高，以室内地坪面至天棚或屋面板的底面距离为准，斜的天棚或屋面板按平均高度计算。,（,3,）阳台、雨篷正立面装饰脚手架,挑阳台若突出墙面,80cm,以上者，可列项计算挑脚手架。其工程量，按正面长度，以“延长米”计算。有多层挑阳台者，按各层的延长米合计计算工程量。但凹阳台不得计取。,门厅外大雨篷正立面装饰不能利用外墙、柱脚手架时，可列项计算挑脚手架。其工程量按装饰外围长度，以“延长米”计算。,（,4,）新建工程外墙面装饰脚手架,应利用主体施工脚手架，不得另列项目计算。,（,5,）外墙面重新装饰工程脚手架,套用吊篮脚手架。如需搭设外脚手架的，按外脚手架相应子目的,30,计算。,悬空吊篮脚手架工程量计算，同外墙砌筑脚手架规定。,2,安装工程脚手架,（,1,）构件安装脚手架,（,2,）电梯安装脚手架,（,3,）室外管道脚手架,室外管道脚手架工程量，按长度乘以高度以“,m2”,计算，执行相应的企业定额子目。长度按管线的中心线长度计算；高度按自然地坪至管道下皮的距离计算；多层排列管道时，高度算至最上一层管道的下皮。,四、其他及防护脚手架,1,其他脚手架,（,1,）架空运输道脚手架,其工程量按实际搭设长度，以“延长米”计算。,架空运输道，以架宽,2m,为准。如架宽超过,2m,时，应按相应项目乘以系数,1.2,；超过,3m,时，按相应项目乘以系数,1.5,。,（,2,）单独斜道脚手架,在其工程量计算，同外墙脚手架计算规则。,（,3,）安全网,其工程量，同里脚手架砌外墙时的外墙砌筑脚手架工程量。,2.,护脚手架,（,1,）沿街荆笆,(,竹笆,),防护,沿街荆笆,(,竹笆,),防护工程量，按实际搭设防护面积以“,m2”,计算。,（,2,）独立防护架,水平防护架工程量，按实际铺设的水平投影面积以“,m2”,计算。,垂直防护架工程量，按自然地坪至最上一层横杆之间的搭设高度乘以实际搭设长度以“,m2”,计算。,
