电磁测量第十一章.ppt

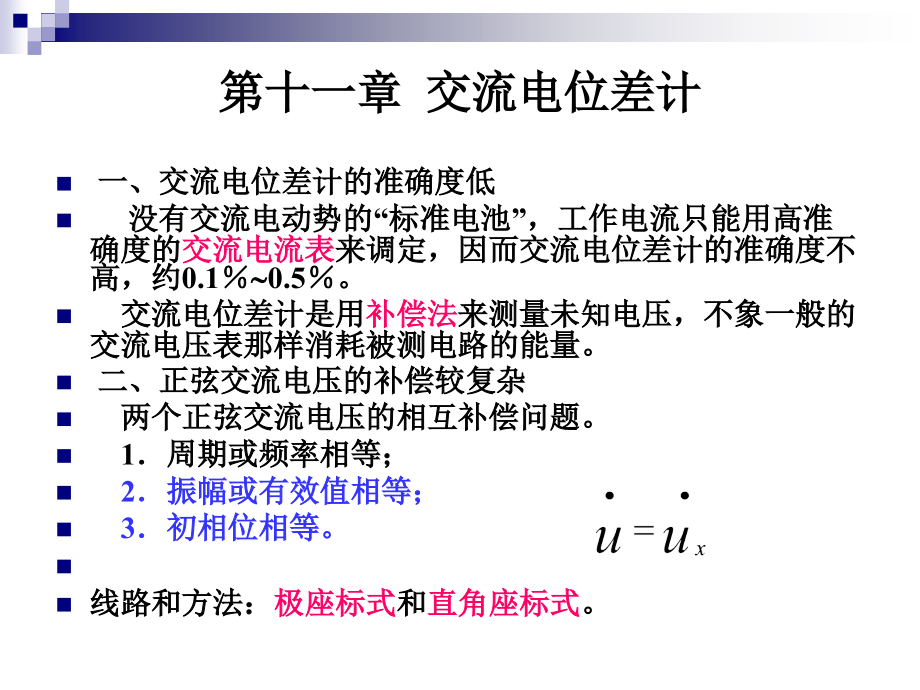

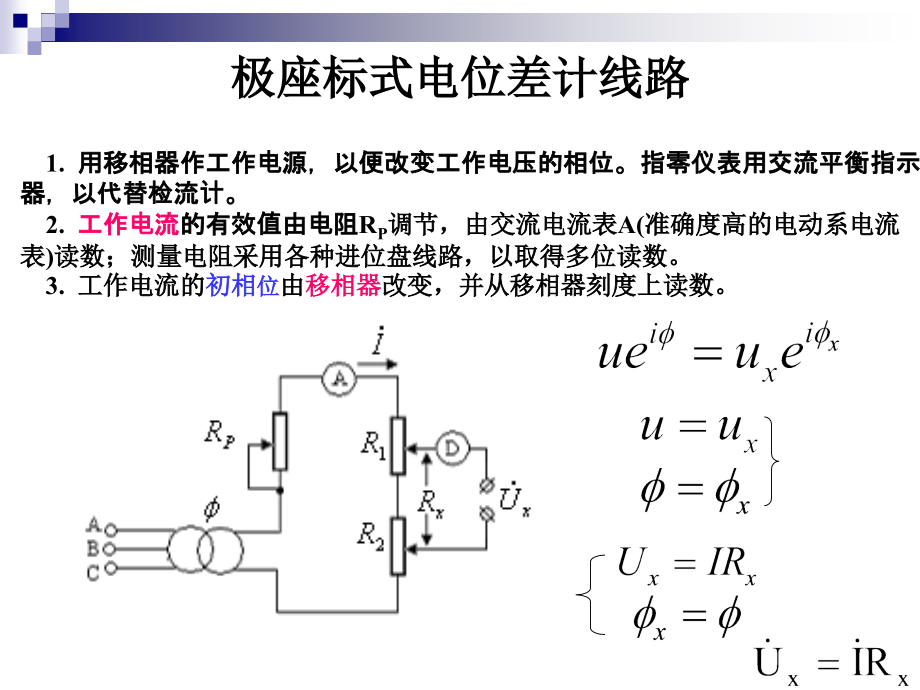

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第十一章 交流电位差计,一、交流电位差计的准确度低,没有交流电动势的“标准电池”，工作电流只能用高准确度的,交流电流表,来调定，因而交流电位差计的准确度不高，约,0.1,0.5,。,交流电位差计是用,补偿法,来测量未知电压，不象一般的交流电压表那样消耗被测电路的能量。,二、正弦交流电压的补偿较复杂,两个正弦交流电压的相互补偿问题。,1,周期或频率相等；,2,振幅或有效值相等；,3,初相位相等。,线路和方法：,极座标式,和,直角座标式,。,极座标式电位差计线路,1.,用移相器作工作电源，以便改变工作电压的相位。指零仪表用交流平衡指示器，以代替检流计。,2.,工作电流,的有效值由电阻,R,P,调节，由交流电流表,A(,准确度高的电动系电流表,),读数；测量电阻采用各种进位盘线路，以取得多位读数。,3.,工作电流的,初相,位,由,移相器,改变，并从移相器刻度上读数。,直角座标式电位差计线路,互感移相型,=,阻容移相型,交流电位差计的技术特性和应用,一、交流电位差计的技术特性,1.,能交直流两用，若以直流标定，并且以直流供电，则交流电位差计就可以用来测量直电压。,2.,若没有使用外附分压箱或分流器，在平衡时具有非常高的阻抗。,3.,准确度不高，很少超过,0.2,，主要受标定电流的交流电流表和移相器准确度所限。,4.,对外部影响,(,电磁干扰,),很敏感，必须采取屏蔽措施。,5.,电源波形必须是,纯正弦波,和具有恒定的,已知频率,。,6.,应用的频率范围为,20,10000Hz,。,二、交流电位差计的应用,1.,测量正弦交流电压,被测交流电压的频率与电位差计的电源频率相同时，可直接测量未知交流电,(,小于,1.5V),。对大于,1.5V,的电压，必须使用,交流分压箱,分压测量。用,极座标式,电位差计测得的结果是幅值和相位角；用,直角座标式,电位差计测得的结果是两个正交的电压分量。,2.,测量正弦交流电流,3.,测量功率,4.,测量阻抗,5.,检定仪器仪表,
