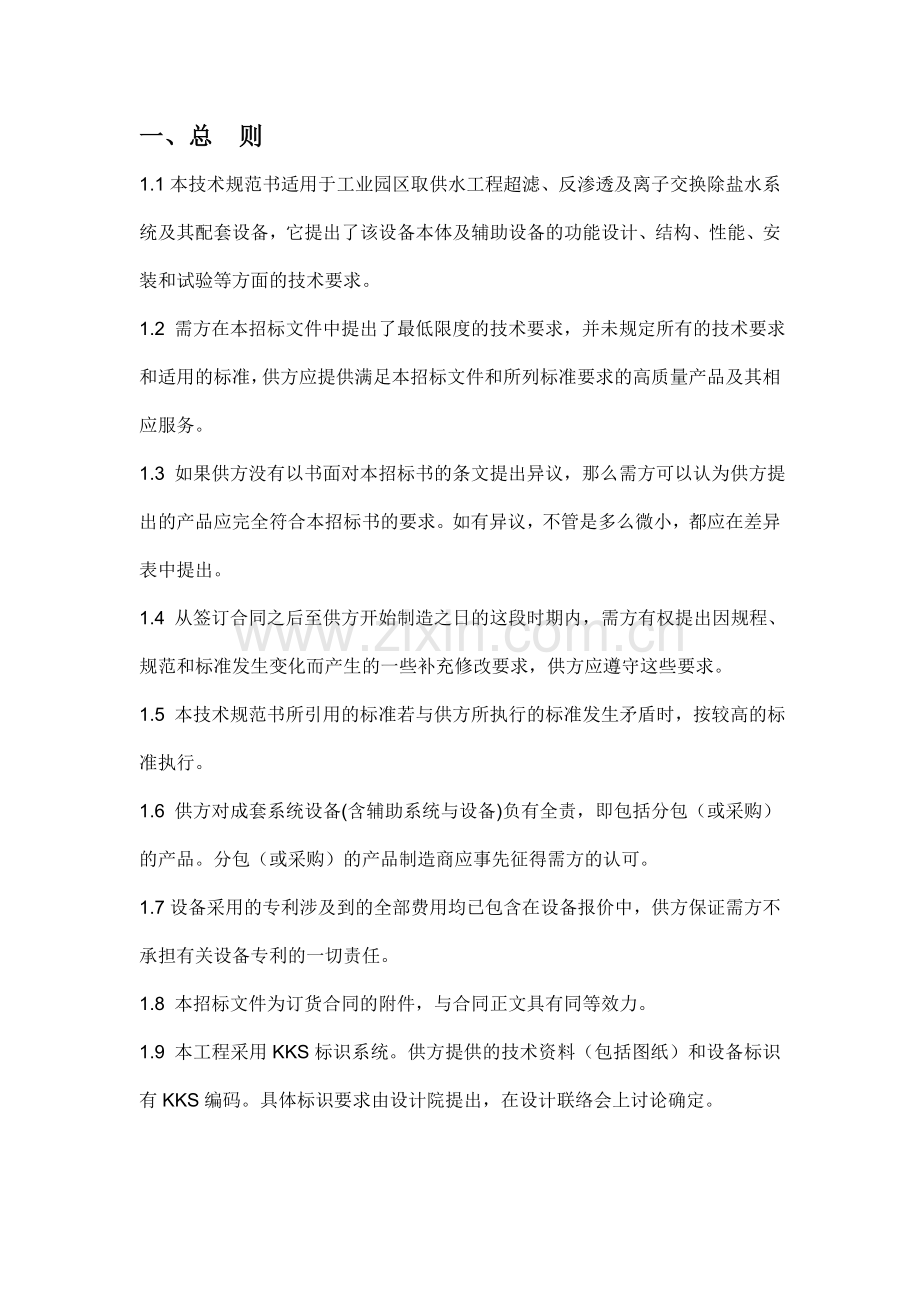

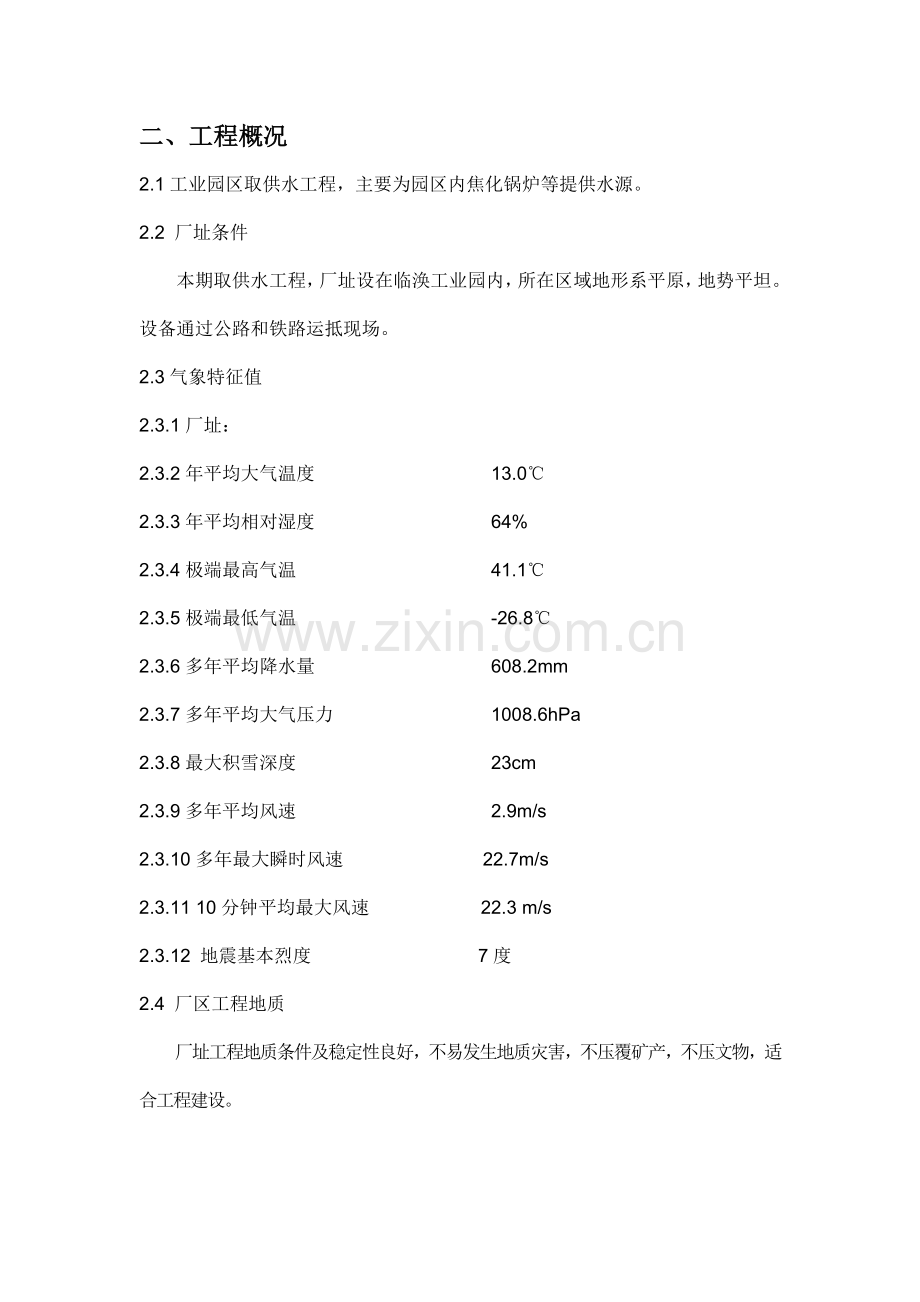

一、总 则1.1本技术规范书适用于工业园区取供水工程超滤、反渗透及离子交换除盐水系统及其配套设备，它提出了该设备本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 需方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。1.3 如果供方没有以书面对本招标书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本招标书的要求。如有异议，不管是多么微小，都应在差异表中提出。1.4 从签订合同之后至供方开始制造之日的这段时期内，需方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，供方应遵守这些要求。1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。1.6 供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。1.7设备采用的专利涉及到的全部费用均已包含在设备报价中，供方保证需方不承担有关设备专利的一切责任。1.8 本招标文件为订货合同的附件，与合同正文具有同等效力。1.9 本工程采用KKS标识系统。供方提供的技术资料（包括图纸）和设备标识有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。二、工程概况2.1工业园区取供水工程，主要为园区内焦化锅炉等提供水源。2.2 厂址条件本期取供水工程，厂址设在临涣工业园内，所在区域地形系平原，地势平坦。设备通过公路和铁路运抵现场。2.3气象特征值2.3.1厂址： 2.3.2年平均大气温度 13.02.3.3年平均相对湿度 64%2.3.4极端最高气温 41.12.3.5极端最低气温 -26.82.3.6多年平均降水量 608.2mm2.3.7多年平均大气压力 1008.6hPa2.3.8最大积雪深度 23cm2.3.9多年平均风速 2.9m/s2.3.10多年最大瞬时风速 22.7m/s2.3.11 10分钟平均最大风速 22.3 m/s2.3.12 地震基本烈度 7度2.4 厂区工程地质厂址工程地质条件及稳定性良好，不易发生地质灾害，不压覆矿产，不压文物，适合工程建设。2.5 地震烈度根据工程场地地震安全性评价结果，工程场地50年超越概率10%的平均条件下的地震基本烈度为度。三、技术条件及要求3.1总的技术要求本招标项目为除盐水处理系统超滤、反渗透、混合离子交换器及配套设备（附带混合离子交换器再生液等的处理设备）的总成套项目，包括对外接口内所有的工艺设备、部分控制元件、仪表、阀门、管道的成套供货和设计，附属系统同主系统间连接管路、阀门和配件等。全部设备以及范围内的控制设备、测量仪表和电气设备的设计、制造材料以及管道和阀门等应符合有关规定和标准。设备在设计加工和制造上均应为高标准的优质产品。在指定的技术要求的工作范围内，设备能够长期安全经济运行，并操作方便，维护工作量少。3.2除盐水处理系统设计简介3.2.1除盐水处理系统工艺流程：园区工业用水原水箱超滤给水泵超滤超滤水箱高压泵反渗透淡水箱混合离子交换器给水泵混合离子交换除盐水箱除盐水泵主厂房3.2.2水源水质：水质资料参照工业循环水水质标准。3.2.3 除盐水处理系统本期正常出力：120t/h。3.2.4工作条件安装地点： 除盐水处理车间 室内3.3设备的制造和材料应符合下列标准、规范、规定的最新版本的要求，但不仅限于此。水处理设备制造技术条件JB2932-1999钢制焊接常压力容器技术条件JB2880-81电厂水处理设备制造质量分等标准SDDZ037-87电厂用水处理设备质量验收标准DL519-1993水处理设备性能试验 总则GB/T13922.1-1992化工设备、管道外防腐设计条件HGJ34-90压力容器油漆、包装、运输JB2532-80橡胶衬里化工设备HGJ32-90橡胶衬里设备技术条件DC130A16火电工程调整试运质量检验及评定标准（1996年版）国外采购的设备或部件的制造工艺和材料应符合美国机械工程协会（ASME）和美国材料试验协会（ATM）所涉及的标准。3.4对外设备接口法兰符合下列要求：87GB火力发电厂汽水管道零件及部件典型设计手册3.5本次招标设备及规范如下序号设备名称型号及规范数量单位备注1超滤单元Q=90t/h2套2反渗透单元Q=61.5t/h2套3混合离子交换器Q=120t/h2套4酸碱中和处理装置Q=50t/h1套5辅助设备配套1套3.6超滤系统主要去除水中的颗粒、细菌、胶体、悬浮物、大分子有机物、病毒、浊度等，使出水满足反渗透的进水条件。反渗透系统主要去除水中溶解的绝大部分无机盐、小分子的胶体硅、有机物等，其出水与后置混合离子交换除盐设备，应保证满足本工程园区内焦化锅炉等用水水质要求。3.7若供方根据水源水质对本规范书中的系统方案和设备规范无异议，则供方应对其提供的整套系统和设备的安全、经济运行负完全责任。3.8供方应根据招标书中除盐水处理系统平面布置图，在投标书中提供详细而全面的设备管道布置图；要求设备布局合理，工艺流程顺畅，管道布置整齐美观。四、性能要求供方对提供的系统作出质量保证，整套系统的出水水质及水量满足后续用户的要求。整个水处理系统按程序控制方式运行。4.1超滤系统单套超滤装置的出力： 90 m3/h产水水质： SDI2 自用水率： 8系统应具备防止膜表面上发生的污堵及结垢措施。超滤装置共两套，正常工况下两套设备同时运行，不设备用。4.2反渗透系统单套反渗透装置的出力： 61.5 m3/h系统脱盐率： 97%（运行三年后） 水的回收率： 75%。系统应具备防止膜表面上发生的污堵及结垢措施。反渗透装置共两套，正常工况下两套设备同时运行，不设备用。4.3混合离子交换系统单套混合离子交换器的出力：120m3/h水的回收率：97%。系统应具备防止膜树脂乱层及堵塞的措施。混合离子交换器共两套，正常工况下一套设备运行，一套设备再生备用。4.4酸碱中和处理装置酸碱中和处理装置出力：50m3/h系统应具备自动检测PH值、自动投加酸碱、自动搅拌及自动排放水的功能；系统应自成一体，独立运行。五、设备技术规范及要求5.1超滤单元5.1.1热交换器入口至超滤装置出口管道止，并在设备出厂前完成系统的整体内部调试。超滤装置运行为全自动方式，全自动系统也包括水洗、加强反洗及附属系统等。5.1.2超滤系统由超滤给水泵、热交换器、叠片式过滤器、超滤膜系统、反洗水泵、化学清洗装置、阀门、管道、所需的检测控制仪表、信号变送器和就地控制盘柜以及超滤水箱等必要的附属设施组成。5.1.3本体内部设备、管道布置美观、便于检修，膜组件的组合方式由供方根据原水水质及产水量等因素决定。5.1.4定期大的化学清洗为手动、供方提供化学清洗液的品种和要求。如需要气洗，由厂家提出要求并供货。5.1.5超滤给水泵采用卧式泵。给水泵的流量、扬程、材质及数量满足超滤装置运行的要求。保证超滤装置产品水流量稳定。超滤给水泵出口管装设就地压力等监测表计。5.1.6热交换器、自清洗叠片式过滤器和超滤系统5.1.6.1 热交换器本系统设一套热交换器，换热面积45m2，配带自动调节热源阀门及温控仪表。5.1.6.2自清洗叠片式过滤器产水水质：通过颗粒物粒径100mm每台产水量：90m3/h5.1.6. 3超滤装置1）本系统设两套超滤装置，每套超滤装置出力为90 m3/h(18) 。每台超滤装置进口管设1只电动调节蝶阀。2）超滤采用内压式中空纤维膜，材质采用磺化聚醚砜或更好的材质，膜孔隙由供方提出，要求抗污染能力强、化学稳定性好、机械强度好的膜，膜使用寿命在五年以上，每套超滤装置的净出力和出水质量不变。膜生产厂商推荐德国MEMBRANA公司、荷兰Norit公司或其它同等性能产品。3）每根膜组件设有完整的维修隔离阀门，可单独进行维修和更换而不影响整套超滤装置的运行；4）膜设计形式按全端过滤模式还是错流过滤模式，由供方确定，在投标书中说明。5）超滤的给水加药种类及加药点，化学清洗装置的选择根据所选用超滤装置膜组件的特性及试验确定。6）超滤膜组件各单元进出水总管设置阀门，以便清洗时与清洗液进出管相连。7）超滤膜组件产品水管和进、排水管设取样点和必须的检测表计，数量及位置能有效地诊断并确定系统的缺陷。取样点集中设置，便于取样。8）超滤系统的运行及反洗实现自动控制，超滤装置的运行根据超滤水池的水位自动控制运行。9）超滤装置安装在组合架上，组合架上配备全部管道及接头，还包括所有的支架、紧固件、夹具等。5.1.7化学清洗系统同反渗透系统，详见5.2.2。5.1.8反洗系统1）两套超滤装置共用一套反洗装置。反洗水泵共二台，按两台运行设计,不设备用。2）反洗系统取水来自超滤出水。3）反洗系统包括反洗水泵、反洗保安过滤器、变频器、阀门、管道及拆卸灵活密封可靠的接头等。4）反洗系统的控制采用程序控制自动运行。5.1.9化学加药反冲洗系统根据水质要求及超滤膜的选择，首先看是否需要化学加药系统，若需要则提供一套合理的化学药剂及计量装置直接加入至反冲洗母管中，再通过静态混合器混合后，进行化学反冲洗。5.1.10超滤水箱超滤水箱采用304SS不锈钢，水箱必须配带高低液位开关。5.1.1 1系统管道热交换器入口至超滤装置进水管、超滤装置内部水管路均采用1Cr18Ni9Ti不锈钢管道。 反洗系统采用碳钢管道，化学清洗及加药系统采用UPVC管或适合于使用介质的管道。 压缩空气管道材质均为1Cr18Ni9Ti不锈钢。 管道管径按最终出力确定。5.2反渗透单元本系统设两套反渗透装置，每套反渗透装置出力为61.5m3/h。供方提供的反渗透系统及辅助系统为全自动运行，供货范围包括从反渗透给水泵进水阀始至反渗透淡水出口阀止之间的所有设备及有关的辅助设施，主要包括，但不限于此：反渗透给水泵，包括阀门、表计及附件。反渗透膜组件，包括反渗透膜元件、压力容器、配套阀门。连接管道、阀门、附件。工艺系统所需的监测控制仪表、信号变送器和就地控制盘。保安过滤器（包括设备本体、阀门、表计及附件等）。高压泵（包括高压泵、进出口阀门、压力表、压力开关等）。阻垢剂自动加药系统、反渗透化学清洗系统（与超滤系统公用）、水冲洗系统、不锈钢管式药品混合器等辅助设施。工艺系统所需配套的淡水箱反渗透装置压力容器的数量及排列方式由供方根据本规范书提供的水质进行计算并推荐，并经需方确认，但RO装置的正常运行压力不应大于1.5MPa。5.2.1反渗透装置1） 设置2套反渗透预脱盐装置，每套都能单独运行，也可同时运行。2） 膜元件采用低压复合膜，膜使用寿命不小于5年。选用美国DOW公司或世韩公司产品。但必须明确其所提供的反渗透装置均能满足本标书的要求。3） RO膜元件的设计水通量应不大于各膜元件制造厂商导则规定的最大水通量值，并应选用合理的设计水通量，保证膜元件正常运行和合理的清洗周期。供方应提供膜元件设计水通量，供需方确认。 4） RO系统的给水加药种类及加药点，化学清洗液的选择应根据给水水质和所选用反渗透膜组件的特性确定。供方应提出所需药品种类和要求。5） RO系统各段给水及浓水进出水总管上应设有接口及阀门，以便清洗时与清洗液进出管相连。6） RO系统产品水管上应装设防爆膜。7） RO系统浓水排水须装流量控制阀（稳流阀），以控制水的回收率。8） RO系统应设有程序启停装置，停用后能延时自动冲洗。9） RO系统产品水管和浓水管应设取样点，取样点的数量及位置应能有效地诊断并确定系统的缺陷。10） RO膜组件应安装在组合架上，组合架上应配备全部管道及接头，还包括所有的支架、紧固件、夹具及其它附件。RO组合架的设计应满足厂址的抗震烈度要求和组件的膨胀要求。11） 供方应提供每根膜元件的出厂检测报告。5.2.2反渗透装置清洗系统反渗透装置清洗系统能满足超滤装置和反渗透装置清洗的要求。反渗透清洗装置为成套组合式，主要包括清洗溶液箱、保安过滤器、清洗水泵和系统内的所有管道、阀门及附件。与反渗透膜组件连接的可拆卸管道、接头、仪表及控制柜等，它们全部组装在一个钢制底盘上。单元内部动力电缆及控制电缆由供方提供接线原理图、设备材料清册及电缆敷设图。清洗溶液箱材质采用聚丙烯，要求清洗泵设有备用，清洗箱内应设置电加热装置。5.2.3供方应提供反渗透冲洗水泵，并配一套反渗透装置水冲洗系统，包括冲洗水电动冲洗门和本体内的冲洗管道。5.2.4供方应提供一套一箱二泵组合式反渗透阻垢剂自动注入装置，主要设备包括溶液箱（带磁性浮子液位计）、加药泵、过滤器、电动搅拌装置、出入口阀门、逆止阀、安全阀、缓冲器、压力表、连接管道、仪表和控制柜等。它们均组装在一个钢制底盘上。单元内部动力电缆及控制电缆由供方提供。溶液箱采用304SS材质，管路采用进口304SS材质，其容积应满足系统正常运行时24小时的药品耗量。加药泵为一台运行一台备用，产品采用进口产品。控制部分应留有输出输入控制信号。5.2.5供方应根据本工程水源、水质和系统设计，推荐理想的阻垢剂牌号及加药量。5.2.6高压泵前和清洗系统中的保安过滤器1） 保安过滤器的结构应满足快速更换滤元的要求。2） 进入保安过滤器的水管上应设排放阀。3）保安过滤器的滤元过滤精度应为5m，滤芯缝隙5m，并推荐几种滤元和理想的滤芯生产厂家供选择，包括材料特性、精度、使用寿命等参数。并保证在以后的运行中以优惠价格提供滤芯。4） 保安过滤器的外壳材质采用304SS不锈钢，滤芯材质采用聚丙烯喷熔。5） 保安过滤器滤元表面运行滤速应不大于10m3/m2h（以滤芯表面积计）。5.2.7高压泵1） 高压泵出口应装设慢开门装置（控制阀门开启速度）和压力开关（美国原装进口ITT产品），以防膜组件受高压水的冲击及延时压力高报警及停泵。2）高压泵进口应装压力开关（美国原装进口ITT产品），压力低时停泵。3）高压泵采用进口产品，出力及扬程应满足工艺系统的要求。供方在投标书中应提供高压泵的详细资料。高压泵及附件的材料均采用304SS不锈钢。具有体积小，效率高，噪声低，维护量小，节省能源的特点。4）密封装置应考虑耐腐蚀。5）系统内所有配套的管道、阀门、管件均采用304SS不锈钢材质，酸洗系统采用耐酸进口PP材料。5.2.8淡水箱采用304SS不锈钢，淡水箱必须配带高低液位开关。5.3混合离子交换器单元本系统设两套混合离子交换器，每套出力为60m3/h。供方提供的混合离子交换器及辅助系统为全自动运行，供货范围包括从中间水泵至除盐水泵之间(不包括除盐水箱)的所有设备及有关的辅助设施，主要包括，但不限于此：混合离子交换器，包括树脂、配套电动、电磁阀门、给水泵、反冲洗浓水泵及除盐水泵;酸碱计量箱、酸碱喷射器、进酸进碱泵、酸碱贮罐及过渡装置。连接管道、取样装置、附件。工艺系统所需的监测控制仪表、信号变送器和就地控制盘。5.3.1混合离子交换器1）系统设置2套混合离子交换器，每套都能单独运行，也可同时运行。2）混合离子交换器装填的树脂必须选用高效能进口树脂,装填高度由供方确定。3）混合离子交换器进水口和出水口应分别安装流仪表及电导率仪，并设取样点，应能有效地诊断并确定系统的缺陷及运行状况。5.3.2混合离子交换器再生系统再生系统设一套,应能满足混合离子交换器再生的要求。再生装置为成套组合式，主要包括酸碱计量箱、酸碱喷射器、再生泵和系统内的所有管道、阀门及附件。5.3.3附属设备混合离子交换器附属设备主要包括酸碱贮罐、酸碱过渡贮槽、酸碱泵和系统内的所有管道、阀门及附件；压缩空气储罐、空压机及配套设施。5.4超滤、反渗透及混合离子交换器设备系统控制概要超滤、反渗透及混合离子交换器系统的控制由中央控制系统完成，本控制系统集工业计算机、通信、可编程序控制器、电气控制、现场检测仪表于一体，组成一个完整的SCADA控制系统。此控制系统应具有但不限于此：动态立体模拟流程画面、程序编制、数据处理、参数设置、即时、历史数据显示、报警、报表生成、打印等功能。内设MCC柜2台，PLC控制柜1台。微机控制采用西门子公司的PLC微机控制系统：主控系统选用西门子公司可编程序控制器， 编程组态软件采用西门子公司的SETP V5.2和WINCC V5.1，上位机选用研华公司的工控机。5.5仪表和控制5.5.1超滤系统仪表设置及运行控制5.5.1.1超滤系统仪表设置供方应提供超滤系统所必需的温度计、压力表、流量表、PH表、浊度表等所有就地、在线监测仪表，并采用进口产品。所配仪器、仪表的性能、测点及数量等应满足本系统的安全、稳定、可靠运行之需要。5.5.1.2超滤运行控制系统1）供方提供的超滤系统能够在PLC控制系统全自动无人操作运行，包括系统正常运行、系统的所有保护、反洗和清洗等。2）每套超滤装置设置一面就地仪表盘、一面就地操作盘（含马达控制）。在就地仪表盘上可读出超滤系统有关工艺运行参数。3）供方应将系统所有的工艺运行参数、报警信号、泵的过载及高低压报警等信号（420mmA）发送至主系统 PLC控制系统，并接受来自控制系统的控制信号，以实现对其进行全面监控。5.5.1.3整个超滤系统内的最终“PID系统图”应由供方提供，需方确认。5.5.1.4需方提供的电源为380VAC（动力）和220VAC（控制）；仪表气源为气压0.5-0.7Mpa。5.5.1.5当供方需要其它等级的电源或气源时，需自行解决。5.5.2反渗透仪表设置及运行控制5.5.2.1反渗透仪表设置供方应提供反渗透系统所必需的温度计、压力表、流量表、PH表、导电度表、氧化还原表等所有就地、在线监测仪表，并采用进口产品。所配仪器、仪表的性能、配置点及数量等要满足本系统的安全、稳定、可靠运行之需要。反渗透预脱盐装置（包括加药设备、清洗设备）的最终“PID系统图”应由供方提供，需方确认。1） 流量表每套反渗透给水、二段产品水、总产品水及浓水排水应装设流量指示、累计表。清洗水（在保安过滤器后）应装设流量指示表。2） 压力表高压泵进、出口应装设压力开关。RO系统各段进口及浓水出口应装设压力指示表与压差表。 3） 液位计各类药液箱应装设进口磁翻板液位计。低液位应报警，并与相应的泵连锁。4） 温度计RO系统给水母管应装设温度指示、记录表。清洗箱应装设温度表。5）化学分析仪表RO系统给水母管应装设电导率表、PH表、氧化还原表或余氯表。RO系统产品水应装设电导率表。保安过滤器进口设浊度仪。6）需方提供的电源为380VAC（动力）和220VAC（控制）；仪表气源为气压0.50.7Mpa。当供方需要其它等级的电源或气源时，需自行解决。5.5.2.2反渗透运行控制系统1）供方提供的反渗透装置系统能够在PLC控制系统全自动无人操作运行，包括系统正常运行、系统的所有保护、反渗透装置的水冲洗和清洗等。2）每套反渗透装置设置一面就地仪表盘、一面就地操作盘（含马达控制）。在就地仪表盘上可读出反渗透系统有关工艺运行参数。在就地操作盘上能启停高压泵及有关的电动门或气动门。3）供方应将反渗透系统所有的工艺运行参数、报警信号、泵的过载及高低压报警等信号（420mmA）发送至 PLC控制系统，并接受来自控制系统的控制信号，以实现对其进行全面监控。4）每套反渗透装置的高压泵进口应装有低压保护开关和高压保护开关。当供水压力不足，使高压泵入口压力低于某一设定值时（正常为0.1MPa），能自动发出信号并联锁停止高压泵，保护高压泵不空转。当因其他原因误操作，使高压泵出口压力超过某一设定值时，高压泵出口高压保护开关应能自动联锁切断高压泵供电，保护系统不在高压下运行。5）当反渗透装置投入运行时，为防止高压泵突然起动升压产生对反渗透膜元件的高压冲击，在每套反渗透装置的高压泵出口与反渗透膜组件间设一个电动慢开门，可由中央控制盘可编程控制器控制阀门缓慢打开，使膜元件逐渐升至一定压力后再投入运行。6）在反渗透装置产水侧设有爆破装置，在超压情况下，能自然爆破泄压，以保护反渗透膜元件。7）在反渗透停止运行需冲洗时，系统能发出信号由中央控制盘可编程控制器自动开启水冲洗系统冲洗水泵、电动阀、浓水侧电动阀和产水侧电动阀，对反渗透进行自动水冲洗。8）反渗透装置阻垢剂注入系统。计量箱应配有液位控制装置；加药控制柜能接收420mA流量信号，对计量泵实现单回路自动加投控制，同时可手动调节加药量。主要设备运行状态信号、故障信号和计量箱液位高低信号送PLC控制系统。5.5.3混合离子交换器仪表及运行控制5.5.3.1混合离子交换器仪表供方应提供混合离子交换器系统所必需的压力表、流量仪表、电导率仪表等所有就地、在线监测仪表，并采用进口产品。所配仪器、仪表的性能、配置点及数量等要满足本系统的安全、稳定、可靠运行之需要。混合离子交换器除盐装置（包括再生设备及附属设施）的最终“PID系统图”应由供方提供，需方确认。1） 流量表每套混合离子交换器出水应装设流量指示、累计表。2）电导率仪表每套混合离子交换器出水应装设电导率仪表3）压力表混合离子交换器进、出水口应装设压力指示表。4） 液位计计量箱、酸碱贮罐应装设进口磁翻板液位计。低液位应报警，并与相应的泵连锁。5.5.3.2混合离子交换器运行控制系统1）供方提供的混合离子交换器系统能够在PLC控制系统全自动无人操作运行，包括系统正常运行、系统的所有保护、反洗和再生等。2）混合离子交换器系统设置一面就地仪表盘操作盘（含马达控制）。在就地仪表操作盘上可读出混合离子交换器系统有关工艺运行参数。3）供方应将系统所有的工艺运行参数、报警信号、泵的过载及高低压报警等信号（420mmA）发送至主系统 PLC控制系统，并接受来自控制系统的控制信号，以实现对其进行全面监控。5.4.3.3需方提供的电源为380VAC（动力）和220VAC（控制）；仪表气源为气压0.5-0.7Mpa。5.5.3.4当供方需要其它等级的电源或气源时，需自行解决。5.6超滤、反渗透及混合离子交换器系统测控设备 超滤、反渗透及混合离子交换器系统的检测仪表和控制设备（简称测控设备），满足超滤反渗透及混合离子交换器系统设备远方启动、停止、运行和事故处理过程的安全监视、控制、调节、报警、联锁和保护的要求，并实现就地无人值班、水处理控制室集控的要求。用于保护的信号来自性能可靠的独立装置或一次仪表，重要保护回路应考虑冗余措施。5.6.1 供方成套提供完整的全部就地仪表、控制箱、仪表盘（箱）、电磁阀箱和接线箱（盒）等测控设备，列出所供的仪表，并指出其用途、制造厂和型号。其中用于保护与联锁的仪表，应选用质量好、动作准确可靠的进口过程开关，不允许采用电接点型仪表。留有远方监控仪表的安装接口（包括试验用测点接口），提供相应的测量范围及定值要求。5.6.2供方配供就地仪表和控制设备符合最新国际或国家标准，并选用经实践证明质量可靠、性能符合工艺要求的通用产品，并根据安装地点满足防爆、防火、防水、防尘、防冻、防腐蚀的有关要求。严禁使用非标准测量元件，严禁配供含有水银等有毒物质的仪表及国家宣布淘汰的产品。所有仪表采用国家法定计量单位。5.6.3 配供的就地显示的压力表、温度计的刻度盘直径为150mm，精度等级不低于1.5级。所有需有引出取源管的就地仪表，供方均应配供连接导管及阀门。不采取玻璃式温度计。5.6.4 配供测控设备需远传的输入、输出的模拟量信号应采用标准信号（模拟量信号为420mA DC；热电阻：Pt100；热电偶：K分度；脉冲量等），以便与计算机接口。5.6.5 配供测控设备需输入、输出的开关量信号，应为无源接点，触点容量不小于250VAC、5A或220V DC、3A。5.6.6 配供测控设备中的开关量仪表，其切换定值能满足控制要求，能在被测参数正常范围内实现信号复归。5.6.7 配供的热电阻、热电偶的元件结构采用双支分列绝缘铠装型，热电阻采用Pt100（三线制），热电偶采用K分度。允许误差等级：热电偶为级，热电阻为A级。5.6.8由供方配套供货的有关热工仪表（如压力、差压、流量、液位、温度开关、变送器等）采用原装进口产品，如开关量仪表选用美国进口ITT产品，变送器选用美国进口ROSEMOUNT产品，就地液位计采用德国进口IA磁翻板式液位计等。供方至少推荐三家制造商及产品由需方确定，需方有权指定其它制造商，以保证全厂热工仪表选型的同一性。5.6.9供方提供的气动阀门应配供气动执行机构。供货范围内的所有气动执行机构应采用在在同类或以上机组有良好运行业绩的原装进口智能型一体化产品（如原装ABB、STI、GF等），附件完整，且至少推荐三家制造商及产品由需方确定，需方有权指定其它制造商。气动阀门及气动执行机构选型应能在失电、失气、失信号的情况下向有利于工艺系统安全运行的方向保位。调节型气动执行机构可直接接受用户程控来420mA指令信号，将420mA阀位信号送至程控，对于需要快开/快关的调节型阀门，还应提供开到位、关到位行程开关并接受控制系统的开、关接点（无源）指令信号；开关型气动执行机构可接受用户程控来控制指令信号，并留有开到位、关到位行程开关（至少各为1DPDT型）供用户使用，触点容量不小于230VAC、5A或220V DC、3A。气动执行机构应配带相关附件（如过滤减压阀、电磁阀、阀门定位器、位置发送器和保位阀（如需要）、行程开关等附件），保证供气品质，并能进行手动/自动切换。配供的电磁阀选用美国ASCO或SMC产品，电压等级为220VAC。所有气动阀门采用进口产品，供方至少应提供三家以上的制造商，需方有权指其生产商，并均应配供2对DPDT限位开关。5.6.10供方提供的电动阀门应配供电动头或电动执行机构。阀门电动头、电动执行机构采用在同类或以上机组有良好运行业绩的原装进口一体化产品（如英国原装ROTORK、德国AUMA等），且至少推荐三家制造商及产品由用户确定，需方有权指定其它制造商。开关型电动头带限位开关及转矩开关等，调节型电动执行机构带限位开关、球型铰链及420mA DC反馈等。阀门电动头及电动执行机构电压等级为380VAC。电动执行机构可直接接受用户程控来420mA指令信号，并将4-20mA阀位信号送至程控，并留有开关量控制接口；电动头可直接接受用户程控来的开、关指令信号，并留有开到位、关到位、远方允许、故障、过力矩干接点至少各为1DPDT型供用户使用，触点容量不小于230VAC、5A或220V DC、3A。所有电动阀门采用进口产品，供方至少应提供三家以上的制造商，需方有权指其生产商，并均应配供2对DPDT限位开关。5.6.11 配供的仪表及控制装置能适应以下种类能源供应：电源：交流380V，交流220V，50Hz；仪表气源：气压0.5-0.7MPa。供方需要的其它等级的电源和气源由供方自行解决。5. 6.12在超滤、反渗透及混合离子交换器系统上安装的测控设备，其定位、安装方式、支撑件、连接件，至本体取样点的连接导管、阀门；至就地的控制箱、仪表箱（盘）、电磁阀箱、接线箱/盒，均由供方设计、配套供货和安装。就地盘（箱、盒）至就地设备、一次元件的连接电缆/导线、导管，就地盘（箱、柜、盒）之间的连接电缆/导线、导管，均由供方设计并提供。5.6.13 超滤及反渗透系统的就地控制箱、仪表箱（盘）、电磁阀箱，采用不锈钢材料制作（包括门锁、门铰链、固定支架、铭牌及柜内安装槽板、底板、固定用螺丝、螺帽等附件）。其箱体和盘体板材厚度（不小于3mm）保证有足够的强度，以防变形。控制箱、仪表箱（盘）、电磁阀箱采用密封防尘的双层门结构，具有防尘、防水等性能，并符合国家标准GB4208外壳防护等级的分类中规定的IP56级的要求。箱（盘，柜）体设密封门(门上有玻璃观察窗和锁把手)，显示及操作设置于箱（盘）内的安装板或内门上，制作和安装工艺精致美观。配供的所有电磁阀电源均为220VAC。所有电磁阀均安装在就地电磁阀箱内，电磁阀及电磁阀箱由供方供货。电磁阀箱及电磁阀箱内的电磁阀根据工艺系统及设备合理分布配置，并由需方认可。所有电磁阀的控制信号接线均接至箱内的端子排上，供需方使用。电磁阀箱内电磁阀及端子排的布置整齐美观，并留有足够的检修空间。5.6.14 当箱（盘，柜）内并存强电控制回路和弱电信号回路时，供方将各种回路关联的控制器件、端子排和连接导线分隔布置，采取防止强电(动力、控制)回路干扰弱电信号回路的措施以利于运行、检修安全的措施。箱（盘，柜）内自带保护、操作一次电气设备，保护设备采用断路器，操作设备采用接触器。箱（盘，柜）端子排下方应留出不少于200mm的空间以便于电缆接线和维护，端子排端子除满足柜内接线外，还应留有20%的余量。箱（盘，柜）内采用的按钮、指示灯、断路器、中间继电器、接触器和热继电器等均采用进口施耐德或西门子产品，接触器及中间继电器至少需留有一副常开、一副常闭接点作为备用接点。箱（盘，柜，盒）内接线端子采用南京凤凰公司的引进型产品或同等质量产品。以上产品容量均须满足设备控制的需要。箱（盘，柜，盒）设计电缆入口处，留有20%的备用空间，以备电缆增加或线路改变。箱（盘，柜，盒）内接线要求：正确、美观、整齐、标号齐全，安装接线要求双重编号：回路编号、安装接线相对编号。端子排及资料上应标注信号名称。5.6.15供方须提供超滤、反渗透及混合离子交换器系统的安装使用说明书，并专辟章节，详述其在启动、停止、正常运行、事故处理过程中的检测、控制、调节、报警、联锁和保护的内容和要求（包括SAMA图、逻辑框图），配供测控设备系统的性能、功能、原理、安装、调试和使用注意事项，列述其运行中各项参数的正常值、报警值、联锁和保护装置动作值。5.7技术资料供方应在投标书中（以及施工图阶段和最终）提供详细的仪表与控制设备的供货清单并表明其型号规范、用途、数量、生产厂家、仪表接线图；取样系统的P&ID图、SAMA图、逻辑图及系统控制要求的描述；各就地箱（盘，盒）的外型尺寸图，箱（盘，盒）面布置图，箱（盘，盒）内设备清单及布置图，箱（盘，盒）内接线图、端子排布置图、端子排出线图，箱（盘，盒）电源要求；阀门电/气动执行机构型号规范、用途、数量、生产厂家、接线图、力矩、电/气源要求等；各种测量和控制的过程参数整定值、量程范围清单；与PLC系统接口的I/O清单等。资料的交付进度及内容深度应满足业主要求。所有资料以电子版和文本两种方式交接。5.8现场服务供方应及时派遣专业技术人员进行现场服务，积极配合相关单位进行该系统的仪表及就地控制设备的安装与调试以及技术接口配合工作，确保该系统顺利地投入运行。供方认为根据工艺要求需要添加的设备等，请列出详细清单及设备规范，以便供需方确认。六、详细设备规范供方的基本供货范围包括：超滤系统和配套设备、反渗透系统和配套设备；上述各个系统内部管道、阀门、附件及支架；上述各个系统能够全自动运行所需的就地控制箱柜、配电柜、测量控制仪表、变送器、仪表管、阀门和附件等；现场安装的电磁阀箱（包括过滤器及附件），电磁阀采用进口。上述各个系统纳入锅炉补给水处理PLC系统监控所需的就地设备和通讯接口。必要的备品备件和专用工具。6.1超滤给水泵超滤给水泵用来提供超滤系统的原水，增加原水至越滤进水压力。型 号：IH150-125-400流 量：200m3/h扬 程：50m功 率：45kw转 速：1450r/min数 量：2台产 地：上海6.2热交换器采用热交换器，对原水进行加温，以保证在水温较低时能达到超滤及RO装置进水要求。采用汽水换热形式，换热器配带自动调节热源阀门及温控仪表。型 号：BR-45换热面积：45m2最大工作压力：1.20Mpa最高工作温度：150生 产 商：无锡雪浪6.3超滤装置组件6.3.1中空纤维超滤膜技术 中空纤维超滤膜中空纤维超滤膜是超滤膜的最重要型式之一，膜呈毛细管状，其管壁内表面或外表面为致密层，致密层上密布微孔，但具有分离功能，溶液就以其组分能否通过微孔来达到分离目的。不同膜材料、不同的配方及生产工艺可制得各种分离功能的中空纤维超滤膜，根据致密层位置的不同，中空纤维超滤膜可分为：（1）内压膜（2）外压膜其中外压膜具有抗污染性及抗压性好，使用寿命长等优点。内压膜和外压膜可以分别制作：（1）内压膜组件（2）外压膜组件中空纤维超滤膜及其组件，膜材料为：（1）聚砜（PS）（2）聚丙烯晴（PAN）（3）聚偏氟乙烯（PVDF） 外压式膜组件原液从一端经中心分配管进入，在组件内呈径向辐射状流协，可滤过物质在压力差推动下透过中空纤维膜壁进入纤维内孔成为超滤液，再经集流从另一羰流出，其余则被浓缩成浓缩液经组件壳体侧壁浓缩口流出。由于纤维呈不规则的自然集束，原液在纤维间流动时，在比较高的流速下呈高度流状态，对克服膜表面滞流层浓差极化有利，外压式组件超滤液无死角，膜的耐压性强，容易清洗，因此特别适用于：a）浓缩工艺b）反渗透进水预处理c）离子交换制高纯水的终端处理d）生化、制药除菌除热源e）无菌无热源水的制备6.3.2超滤膜组件与装置的使用1. 超滤膜组件与装置超滤膜组件可作为单个元件装在系统管路中使用，更多的则是组装成超滤装置或系统。由多个超滤膜组件并联，可组装成各种不同用途的超滤装置，而不必担心由于规模的扩大而带来的技术上的困难。根据不同的使用目的，超滤装置一般可分为超滤型和浓缩型。根据生产规模和产品工艺技术要求，又可分为连续式和循环式两种，并可进行不同级和段的配置。一个完整的超滤装置，一般包括：（1）原液的预处理系统；（2）以超滤膜组件为中心的膜分离系统；（3）膜组件和管路的清洗系统；（4）泵、阀等控制系统及压力、温度、流量
