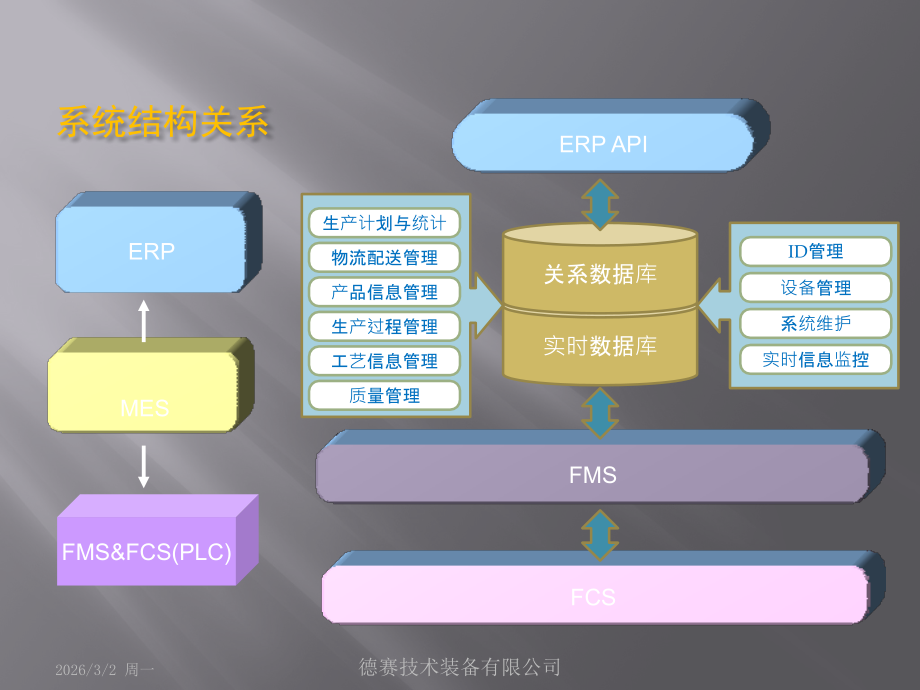

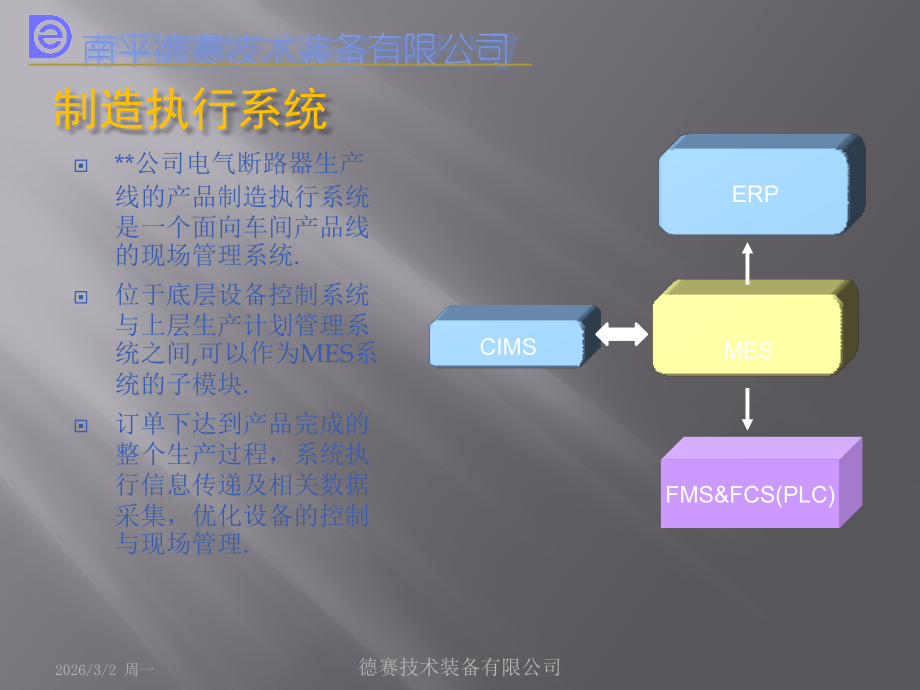

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2012-9-18,德赛技术装备有限公司,#,制造执行系统,*,公司电气断路器生产线的产品制造执行系统是一个面向车间产品线的现场管理系统,.,位于底层设备控制系统与上层生产计划管理系统之间,可以作为,MES,系统的子模块,.,订单下达到产品完成的整个生产过程,，系统执行信息传递及相关数据采集，,优化,设备的控制与现场,管理,.,2026/3/2 周一,德赛技术装备有限公司,FMS&FCS(PLC),MES,ERP,南平德赛技术装备有限公司,CIMS,系统结构关系,2026/3/2 周一,德赛技术装备有限公司,FMS&FCS(PLC),MES,ERP,实时数据库,关系数据库,ERP API,ID,管理,设备管理,系统维护,实时信息监控,FMS,FCS,生产计划与统计,物流配送管理,生产过程管理,工艺信息管理,质量管理,产品信息管理,系统任务模块,2026/3/2 周一,德赛技术装备有限公司,生产订单管理,物料管理,工艺,信息管理,MES,任务,数据采集系统,设备管理系统,质量监控,监控,管理系统,识别,AVI,系统,产品信息管理,产品基础数据,工艺及,ID,管理,生产计划及工艺数据发布,测试数据采集、校验与保存,产品返修数据管理,产品下线，数据归档，打印报告,员工管理与考核,MES,人机接口,网络拓朴管理,设备状态监测及管理,系统维护,主控界面,系统操作模块,系统根据所需完成管理内容为现场配置分等级的管理及维护操作界面。界面层次间,2026/3/2 周一,德赛技术装备有限公司,装配数据采集、校验与保存,产品基础,数据,对系统涉及的,生产计划,单、,BOM,数据、制造工艺、,制造过程数据,、人员信息等基本数据进行维护管理，并实现,与车间,系统集成。,产品参数，,ID,定义。,配置,BOM,数据，部件数据。,产品参数,工具标准校验数据。,制造工艺及,BOM,数据关联的过程组态数据。,制造过程状态跟踪数据。,成品,BOM,数据。,成品测试数据。,过程返修数据。,员工上岗数据。,2026/3/2 周一,德赛技术装备有限公司,工艺及,ID,管理,多规格混线生产模式下，针对各种规格型号的产品预定义工艺内容。,根据产品相关特性参数配置产品及部件,ID,代码。,组态作业流程路径，机构动作类。,与操作站关联的工艺指导文件下载与导入。,装配与测试标准数据预定义，执行过程校验。,导入,ID,模板，定义产品,ID,，并关联工艺内容与部件,ID,。,辅助生成产品,ID,标签。,识别系统通过一系列的自动化和信息设备自动的对工件进行识别,，,监视产品在重要区域的移动，并根据生产计划信息为控制系统提供设备运行参数。,2026/3/2 周一,德赛技术装备有限公司,生产过程,零部件,成品,AVI,主控界面,组态接口管理、设备监控、生产管理、相关查询、系统维护等界面的选择。,桥接底层设备与上层,MES,系统接口，执行参数配置与状态监控。,设备状态适时监控与主令操作。,当前生产管理数据文件向导，报表查询。,系统运行状态与异常警示，适时提供维护向导。,2026/3/2 周一,德赛技术装备有限公司,采用标准模板，导入生产计划，关联相关设备及产品数据。,分解发布与生产计划相关的工作站工艺数据及,BOM,表。,下载上层管理系统发布的生产计划。,分解计划内容，根据预定义的标准模板关联设备控制及相关的,BOM,表、工艺流程、执行标准等数据，并生成过程控制文件。,提供终端站位适时查询与计划关联的零部件需求与备料状态服务。,根据生产计划创建产品在线过程数据文件，适实监控计划完成状况。,生产计划及工艺数据发布,数据库,2026/3/2 周一,德赛技术装备有限公司,生产计划,产品标准信息,物料配送,装配测试数据,识别信息,流程组态,设备参数,装配数据采集、校验与保存,采集装配站位执行装配的主要部件,ID,、操作状态数据及操作员编号。并校验部件,ID,及部件相关参数，适时保存数据。,图示站位操作信息流程,读当前产品,ID,，调用当前站位执行装配任务的指导文档。,识别零部件,ID,，参照预定义的产品,BOM,表及流程组态执行匹配校验。,保存相关装备数据。,查询计划任务所需零部件备料状态。,2026/3/2 周一,德赛技术装备有限公司,测试数据采集、校验与保存,采集测试设备上传的当前测试过程数据及产品当前状态数据。参照工艺标准数据执行校验。适时保存数据。,图示站位操作信息流程,读当前产品,ID,，调用当前站位执行测试任务的指导文档。,测试设备接入，提供操作指导文件。,根据当前产品类型配置测试设备参数。,监控当前测试设备及产品状态。,对采集的测试数据执行校验，鉴定产品特性品质。,保存相关数据及图表。,2026/3/2 周一,德赛技术装备有限公司,下线产品返修数据管理,记录装配与测试过程中出现的需下线返修的产品,ID,、相关数据、返修内容、下线站位及返修操作过程的相关数据。,读当前产品,ID,，创建返修记录数据文件。,模板化记录装配与测试过程中出现的异常状态。,记录下线返修请求的路径站位，二次上线时，重新组态其路径流程。,记录返修过程数据，二次上线时，导入并合并原始数据及返修结果数据，。,保存返修操作前后履历记录，关联相关数据，满足管理层及相关操作站位的查询需求。,2026/3/2 周一,德赛技术装备有限公司,数据归档、打印报告,对完成下线的产品数据归档保存，并输出相关报告文档。,当前产品在终检站位下线，归档保存制造过程记录的相关数据。,输出终检报告。,标识生产计划完成状态。,计划任务完成后，上传计划任务完成报告。,2026/3/2 周一,德赛技术装备有限公司,员工管理与考核,适时记录站位操作人员的作业内容及作业时间，为企业提供科学的量化考核依据。,相关管理及操作员工上岗需登入相关岗位与工号识别码。,产品的制造过程数据包含操作人员的相关数据。,提供上层管理系统所需要的员工考核数据。,满中产品品质责任的追溯需求。,2026/3/2 周一,德赛技术装备有限公司,系统维护,监控系统运行过程中所发生的异常状态，适时警示，记录异常履历。并提供异常注释及处理向导。,采集并存储生产设备,运行过程中所发生的硬件与软件的异常状态,，对停机数据进行统计,、,追踪分析,。,方便的人工干预界面，校验处理设备与管理系统的匹配异常。,2026/3/2 周一,德赛技术装备有限公司,网络拓朴与管理,系统,由主控计算机服务器、工位计算机终端、,ID,阅读器等组成一个以太网生产信息管理系统。每个工位计算机与本工位的,ID,读写器、测试仪器间通过,RS485,或太网,接口进行数据交换。主控计算机,接入,公司上层管理网络，执行产品,相关,数据的报表生成及文档的上传与下载的信息交换,。,2026/3/2 周一,德赛技术装备有限公司,与产品类关联的设备组态,。,2026/3/2 周一,德赛技术装备有限公司,产品信息站位操作流程,2026/3/2 周一,德赛技术装备有限公司,2026/3/2 周一,德赛技术装备有限公司,南平德赛技术装备有限公司,
