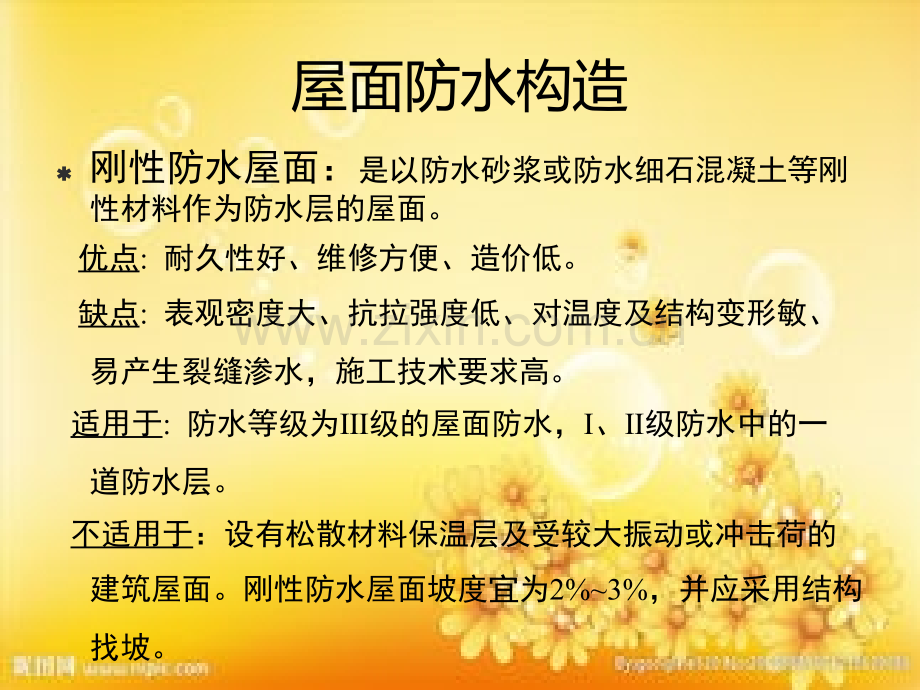

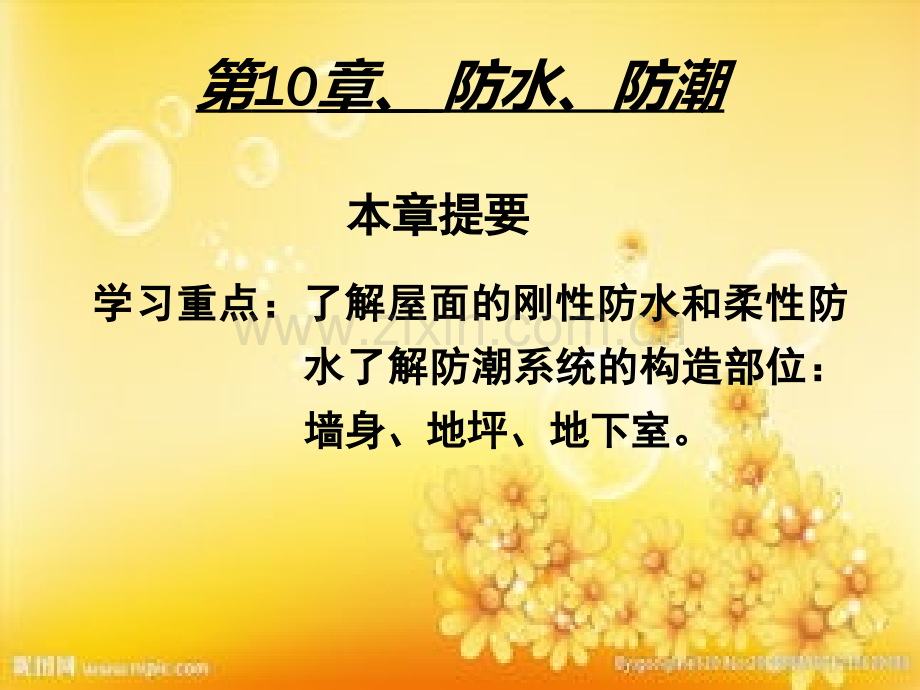

第10章、防水、防潮本章提要本章提要学学习习重重点点：了了解解屋屋面面的的刚刚性性防防水水和和柔柔性性防防水水了了解解防防潮潮系系统统的的构构造造部部位位：墙身、地坪、地下室。墙身、地坪、地下室。屋面防水构造刚性防水屋面：是以防水砂浆或防水细石混凝土等刚性材料作为防水层的屋面。优点:耐久性好、维修方便、造价低。缺点:表观密度大、抗拉强度低、对温度及结构变形敏、易产生裂缝渗水，施工技术要求高。适用于:防水等级为级的屋面防水，、级防水中的一道防水层。不适用于：设有松散材料保温层及受较大振动或冲击荷的建筑屋面。刚性防水屋面坡度宜为2%3%，并应采用结构找坡。刚性防水屋面的构造层次一般包括：防水层、隔离层、找平层、结构层等。结构层 可采用预制或现浇混凝土屋面板，并在结构层现浇或铺板是形成屋面的排水坡度（结构找坡）。找平层 当屋面板为现浇钢筋混凝土结构时可不设找平层预制钢筋混凝土板时，做20mm厚1：3水泥砂浆找平层。隔离层（浮筑层）：一般铺设在找平层上。结构层在荷载作用下产生挠曲变形，在温度变化作用下产生胀缩变形。由于结构层较防水层厚，刚度相应也较大，当结构产生上述变形时容易将刚度较小的防水层拉裂。作用：将防水层和结构层两者分离，以适应各自的变形，从而避免由于变形的相互制约造成防水层或结构部分破坏。隔离层材料：沥清、粘土、纸筋灰、低强度砂浆、干铺卷材。当防水层抗裂性能有所改善时，也可不做隔离层。防水层 刚性防水材料有防水混凝土（如普通细石混凝土、外加剂混凝土）和防水砂浆。细石混凝土防水层：厚度不应小于40mm，配置46间距为100200mm双向钢筋，其保护层厚度不应小于10mm。为提高防水层的抗裂和抗渗性能，可在细石混凝土中渗入适量的外加剂，如膨胀剂、减水剂、防水剂等。刚性防水屋面防止开裂的措施1、增加防水剂：防水剂由化学原料配制，通常为憎水性物质、无机盐或不溶解的肥皂，如硅酸钠(水玻璃)类、氯化物或金属皂类制成的防水粉或浆。掺入砂浆或混凝土后，能与之生成不溶性物质，填塞毛细孔道，形成憎水性壁膜，以提高其密实性。2、采用微膨胀：在普通水泥中掺入少量的矾土水泥和二水石粉等所配置的细石混凝土，在结硬时产生微膨胀效应，抵消混凝土的原有收缩性，以提高抗裂性。3、提高密实性：控制水灰比，加强浇注时的振捣，均可提高砂浆和混凝土的密实性。细石混凝土屋面在初凝前表面用铁滚辗压，使余水压出，初凝后加少量干水泥，待收水后用铁板压平、表面打毛，然后盖席浇水养护，从而提高了面层密实性和避免了表面的龟裂。分格缝：也称分仓缝，是为了减少裂缝，在刚性防水层上预先留设的缝。分格缝位置：应设在结构变形的敏感部位。预制板的支承端屋面转折处防水层与突出屋面结构的交接处双坡屋面的屋脊处在横墙承重的民用建筑中，屋脊处应设一纵向分仓缝；横向分仓缝每开间设一条，并与装配式屋面板的板缝对齐；沿女儿墙四周的刚性防水层与女儿墙之间也应设分仓缝。分格缝构造：纵横间距不大于6m，服务面积在1525。分格缝应贯穿屋面找平层及刚性保护层缝宽宜为2040mm缝中应嵌填密封材料，上部铺贴防水卷材泛水构造做法：防水层与竖向构件交接处留宽缝，并用密封材料嵌填，然后在泛水处做卷材或涂膜防水层,一般不低于250mm。女儿墙泛水：女儿墙与刚性防水层间留分格缝，使混凝土防水层在收缩和温度变形时不受女儿墙的影响，可有效地防止其开裂。分格缝内用油膏嵌缝，缝外用附加卷材铺贴至泛水所需高度并做好压缝收头处理，以免雨水渗进缝内。变形缝泛水变形缝分为高低屋面变形缝和横向变形缝两种情况。高低屋面变形缝构造，其低跨屋面也需像卷材屋面那样砌上附加墙来铺贴泛水。细部：自由落水挑檐当挑檐较短时，可将混凝土防水层直接悬挑出去形成挑檐口。当所需挑檐较长时，为了保证悬挑结构的强度，应采用与屋盖圈梁连为一体的悬臂板形成挑檐。在挑檐板与屋面板上做找平层和隔离层后浇筑混凝土防水层，檐口处注意做好滴水。挑檐沟外排水檐口挑檐口采用有组织排水方式时，常将檐部做成排水檐沟板的形式，檐沟板的断面为槽形并与屋面圈梁连成整体。沟内设纵向排水坡，防水层挑入沟内并做滴水，以防止爬水。女儿墙外排水檐口在跨度不大的平屋盖中，当采用女儿墙外排水时，常利用倾斜的屋面板与女儿墙间的夹角做成三角形断面天沟，其泛水做法与前述做法相同。天沟内也需设纵向排水坡。直管式水落口：安装时为了防止雨水从水落口套管与檐沟底板间的接缝处渗漏，应在水落口的四周加铺宽度约200mm的附加卷材，卷材应铺人套管内壁中，天沟内的混凝土防水层应盖在卷材的上面，防水层与水落口的接缝用油膏嵌填密实。其他做法与卷材防水屋面相似。弯管式水落口：多用于女儿墙外排水，水落口可用铸铁或塑料做弯头。柔性防水屋面：用具有良好的延伸性、能较好地适应结构变形和温度变化的材料做防水层的屋面，包括卷材防水屋面和涂膜防水屋面。较能适应温度、振动、不均匀沉陷因素的变化作用，能承受一定的水压，整体性好，不易渗漏。严格遵守施工操作规程时能保证防水质量，但施工操作较为复杂，技术要求较高。卷材防水屋面：用防水卷材和胶结材料分层粘贴形成防水层的屋面，具有优良的防水性和耐久性，因而被广泛采用。涂膜防水屋面：用防水材料涂刷在屋面基层上，利用涂料干燥或固化以后的不透水性来达到防水的目的。卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找平层、结合层、防水层和保护层组成。不上人不保温屋面：保护层:设置保护层的目的是保护防水层。1）可以防止暴雨对沥青的冲刷。2）可以降低沥青表面的温度，防止沥青流淌。3）可以减慢阳光、氧气对沥青的作用，防止沥青过早老化，延长防水层的使用年限.防水层上面用热沥青粘结一层粒径3 6mm的粗砂，厚度为7mm，俗称绿豆砂。防水层由沥青和胶结材料交替粘结而成。工程上采用二毡三油，二毡：两层油毡；三油：铺两层油毡需涂沥青胶。卷材一般是平行于屋脊，由檐口向上铺。铺贴时采用搭接的方法：上下边搭接长度不小于100mm，左右边搭接长度不小于70mm上下层油毡的接缝要错开。为了防止沥青胶结料因厚度过大而龟裂，每层沥青胶的厚度要控制在1 1.5mm内。结合层结合层的作用是在基层与卷材胶粘剂间形成一层胶质薄膜，使卷材与基层胶结牢固。沥青类卷材通常用冷底子油作结合层；高分子卷材则多采用配套基层处理剂，也可用冷底子油或稀释乳化沥青作结合层。找平层：卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料上应设找平层；找平层的厚度取决于基层的平整度，一般采用20mm厚1：3水泥砂浆，也可采用1：8沥青砂浆等找平层宜留分隔缝，缝宽一般为520mm，纵横间距一般不宜大于6m。屋面板为预制时，分隔缝应设在预制板的端缝处。分隔缝上应附加200300mm宽卷材，和胶粘剂单边点贴覆盖。结构层 各种类型的钢筋混凝土楼板防水卷材施工上人屋面：保温、不保温上人屋面与不上人屋面的主要区别是保护层的构造不同。以下几种上人保护层做法：1）现浇混凝土保护层：在防水层上现浇3040mm厚的细石混凝土；2）块材保护层：在防水层上铺设水泥砖、混凝土板等块材；3）架空保护层等：在防水层上用砖、砌块砌墩，在墩上铺设混凝土板，并勾缝或抹面。保温层的分隔缝，每个面积不宜大于9。油膏填缝。区别于刚性防水屋面的分隔缝。保温油毡防水屋面与非保温油毡屋面的区别：保温油毡防水屋面增加了保温层以及保温层上下的找平层和隔气层。保温层中设置排气道，散发残存水汽，排气道与大气联通的排气孔相通。正铺法：保温层在防水层下层倒铺法：保温层铺设在防水层上面（倒置式保温屋面）等级较高的工程用倒置式保温屋面，一般工程再用正铺法。分隔缝与排气孔细部构造1、泛水构造：屋面与垂直墙面相交处的防水处理。女儿墙、山墙、烟囱、变形缝等屋面与垂直墙面相交部位，均需做泛水处理，防止交接缝出现漏水。2、挑檐口构造：挑檐口按排水形式分为无组织排水和檐沟外排水两种。3、水落口构造：水落口是用来将屋面雨水排至水落管而在檐口或檐沟开设的洞口。构造上要求排水通畅，不易渗漏和堵塞。4、屋面变形缝：原则是既保证屋盖有自由变形的可能，又能防止雨水经由变形缝渗入室内。5、屋面检修孔、屋面出人口构造泛水：（1）将屋面的卷材继续铺至垂直墙面上，形成卷材泛水，泛水高度不小于250mm。（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45斜面，上刷卷材胶粘剂，使卷材铺贴牢实，避免卷材架空或折断，并加铺一层卷材。（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。一般做法是：在垂直墙中凿出通长凹槽，将卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹泥 砂浆保护。凹槽上部的墙本亦应做防水处理要点：A、先用水泥砂浆或混凝土在转角处做成圆弧（R=50 100mm）或45斜面，以防粘贴卷材时因直角转弯而折断或铺不实。B、在其上粘贴卷材、泛水高度不小于250mm，通常为300mm，C、为了防止卷材脱离墙面而渗漏雨水，泛水上口要做收头处理D、泛水顶部应有挡雨措施，防止雨水顺立墙流进油毡收口处引起漏水。檐口屋面防水层的收头处，檐口的形式由屋面的排水方式和建筑物的立面造型要求来确定。挑檐口防水构造的要点是做好卷材的收头，使屋盖四周的卷材封闭，避免雨水渗入。同时，应抹好檐口的滴水，使雨水迅速垂直下落。挑檐沟的卷材收头处理通常是在檐沟边缘用水泥钉钉压条将卷材压住，再用油膏或砂浆盖缝。此外，檐沟内转角处水泥砂浆应抹成圆弧形，以防卷材断裂；檐沟外侧应做好滴水，沟内可加铺一层卷材以增强防水能力。无组织排水檐口（自由落水檐口）挑檐沟檐口女儿墙檐口斜板挑檐檐口雨水口的类型有：檐沟排水的直管式雨水口和女儿墙外排水的弯管式雨水口雨水口在构造上要求排水通畅、防止渗漏水堵塞。直管式雨水口为防止其周边漏水，应加铺一层卷材并贴入连接管内l00mm，雨水口上用定型铸铁罩或铅丝球盖住，用油膏嵌缝。弯管式雨水口穿过女儿墙预留孔洞内，屋面防水层应铺入雨水口内壁四周不小于l00mm，并安装铸铁蓖子以防杂物流人造成堵塞。直管式雨水口 弯管式雨水口不上人屋面需设屋面检修孔出屋面的楼梯间一般需设屋面出入口，最好在设计中让楼梯间的室内地坪与屋面间留有足够的高差，以利防水楼板层防水构造对厨房、卫生间等用水房间的楼板层、墙身要采取防水防潮措施。楼面排水 为排除室内积水，楼面需有一定的坡度，并设置地漏。排水坡度一般为1%1.5%。为了防止室内积水外泻，对于有水房间的楼面或地面标高应比其他房间或走廊底3050mm。若有水房间的楼地面标高与走廊或其他房间的楼地面标高等高时，则应在门口处做一高出地面20mm30mm的门槛，以防水外流。有水房间楼板层的防水处理有水房间楼板层的防水处理楼板、墙身的防水处理1)楼板防水 对有水侵袭的楼板应以现浇为佳。对防水质量要求较高的地方，可在楼板与面层之间设置防水层一道，常见的防水材料有卷材防水、防水砂浆或涂料防水层，以防止水的渗漏。为防止水沿房间四周侵入墙身，应将防水层沿房间四周墙边向上伸入踢脚线内100150mm，当遇到开门处，其防水层应铺出门外至少250mm。卫生间防水聚氨酯涂刷卫生间防水聚氨酯涂刷2)穿楼板立管的防水处理 一般采用两种方法：在管道穿过的周围用C20级干硬性细石混凝土捣固密实，再以两布二油橡胶酸性沥青防水涂料作密封处理；对某些暖气管、热水管穿过楼板层时，为防止由于温度变化，故常在楼板走管的位置埋设一个比热水管直径稍大的套管，以保证热水管能自由伸缩。同时套管比楼面出30mm左右。预留管道孔对淋水墙面的处理 对于淋水墙面一般采用水泥砂浆抹面，在墙面和楼面的交界处做墙裙或踢脚。为提高防水质量，可左一层防水层，再在墙面采取贴墙砖处理。小便槽的防水处理墙身防潮构造略（见第6章）地坪层防潮构造（一）实铺式：（1）在夯实的地基上做垫层：100厚3：7灰土或150厚卵石灌M2.5混合砂浆，作用：切断毛细水的通路。（2）垫层上做混凝土结构层（地坪防潮层）：50厚C10混凝土（3）结构层上做面层：各种材料（二）空铺式：首层，木地面支承搁栅架空搁置要点：（1）搁栅下面须铺放椽木（垫木）以阻隔潮气；（2）地面铺灰浆三合土或灰土夯实以防草木滋生；（3）在地垄墙、外墙勒脚部位开通风洞（180mm250mm）。（4）地搁栅、椽木等须涂焦油等防腐剂。地下室防水防潮引子地下室的基本介绍地下室：位于地面以下的建筑使用空间。类型：按使用功能分为普通地下室和防空地下室；按结构形式分为砖墙结构地下室和混凝土结构地下室；按地下室埋入地下深度可分为全地下室和半地下室。组成：地下室一般由墙、底板、顶板、门窗、楼梯和采光井六部分组成。特点：经常受到下渗的地面水、土壤中的潮气和地下水的侵蚀。防水防潮为必须解决的重要问题。地下室防潮、防水与地下水位地下室防水防潮的基本方法 （1）设置防潮、防水层的方法（封堵）利用防水材料的不透水性：柔性 刚性（2）降排水方法：人工降低（疏导）设计原则地下水的常年水位和最高水位都在地下室地面标高以下时，地下室不受水的侵入，墙和底板以防潮为主。地下水的常年水位和最高水位都高于地下室地坪时，地下水可以侵入地下室，还对墙板、底板产生较大压力。则需要做防水处理。防潮做法：先在外墙表面抹一层20mm厚的水泥砂浆找平层，再涂一道冷底子油和两道热沥青，然后在外侧回填低渗透性土壤，如粘土、灰土等，土层宽度为500mm左右。地下室的所有墙体都应设两道水平防潮层，一道设在地下室地坪附近，另一道设在室外地坪以上150200mm处，以防地潮沿地下墙身或勒脚处侵入室内。防水做法：目前我国地下工程防水常用的措施有卷材防水、混凝土构件自防水、涂料防水、塑料防水板防水、金属防水层等。选用何种材料防水，应根据地下室的使用功能、结构形式、环境条件等因素合理确定。一般处于侵蚀介质中的工程应采用耐腐蚀的防水混凝土、防水砂浆或卷材、涂料；结构刚度较差或受振动影响的工程应采用卷材、涂料等柔性防水材料。卷材防水是以防水卷材和相应的粘结剂分层粘贴，铺设在地下室底板垫层至墙体顶端的基面上，形成封闭防水层的做法。根据防水层铺设位置的不同分为外包防水和内包防水。具体做法：在铺贴卷材前，先将基面找平并涂刷基层处理剂，然后按确定的卷材层数分层粘贴卷材，并做好防水层的保护。混凝土构件自防水混凝土构件自防水涂料防水涂料防水知识链接
