编号：GT-YF-12 A0

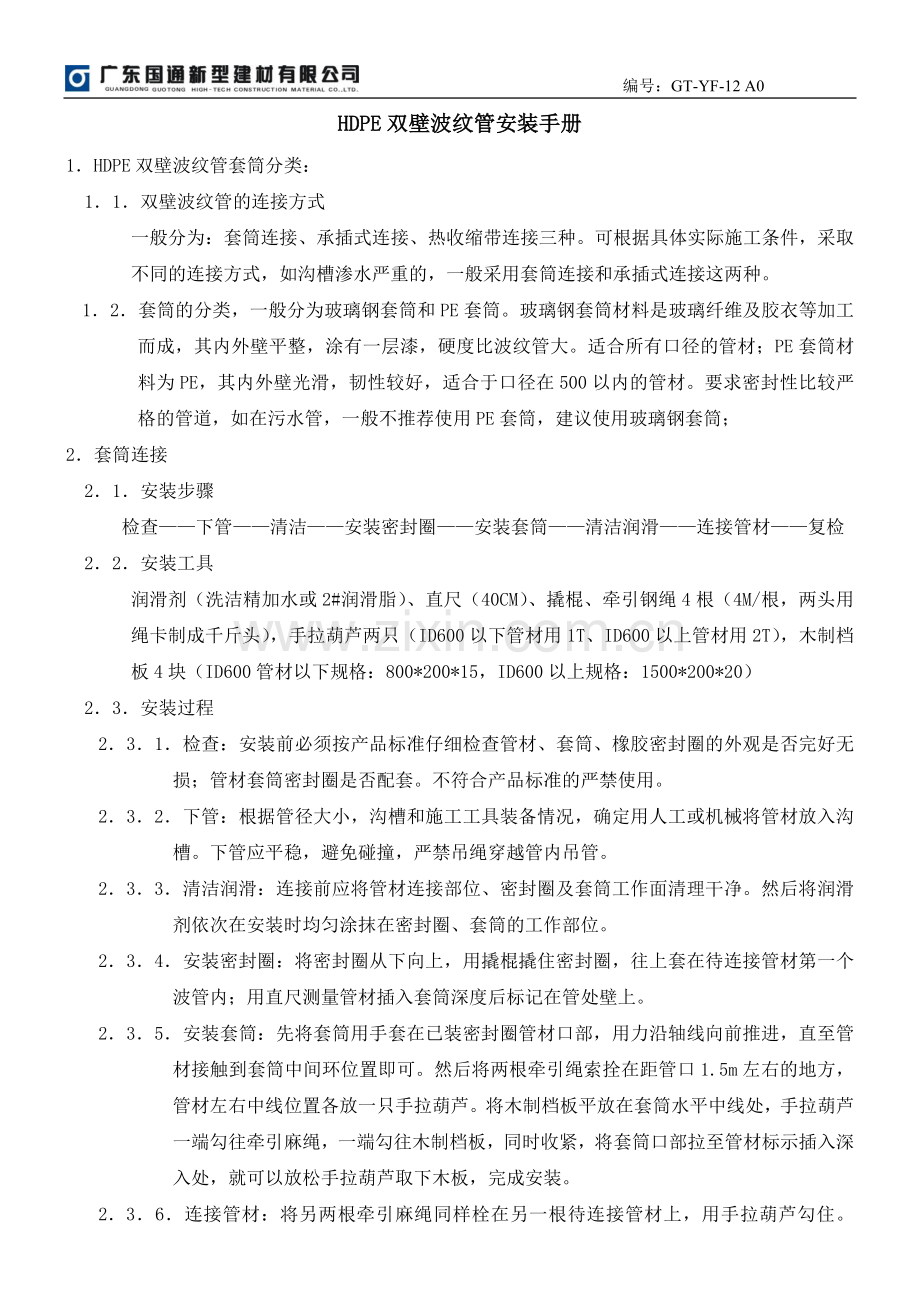

HDPE双壁波纹管安装手册
1．HDPE双壁波纹管套筒分类：
1．1．双壁波纹管的连接方式
一般分为：套筒连接、承插式连接、热收缩带连接三种。可根据具体实际施工条件，采取不同的连接方式，如沟槽渗水严重的，一般采用套筒连接和承插式连接这两种。
1．2．套筒的分类，一般分为玻璃钢套筒和PE套筒。玻璃钢套筒材料是玻璃纤维及胶衣等加工而成，其内外壁平整，涂有一层漆，硬度比波纹管大。适合所有口径的管材；PE套筒材料为PE，其内外壁光滑，韧性较好，适合于口径在500以内的管材。要求密封性比较严格的管道，如在污水管，一般不推荐使用PE套筒，建议使用玻璃钢套筒；
2．套筒连接
2．1．安装步骤
检查——下管——清洁——安装密封圈——安装套筒——清洁润滑——连接管材——复检
2．2．安装工具
润滑剂（洗洁精加水或2#润滑脂）、直尺（40CM）、撬棍、牵引钢绳4根（4M/根，两头用绳卡制成千斤头），手拉葫芦两只（ID600以下管材用1T、ID600以上管材用2T），木制档板4块（ID600管材以下规格：800*200*15，ID600以上规格：1500*200*20）
2．3．安装过程
2．3．1．检查：安装前必须按产品标准仔细检查管材、套筒、橡胶密封圈的外观是否完好无损；管材套筒密封圈是否配套。不符合产品标准的严禁使用。
2．3．2．下管：根据管径大小，沟槽和施工工具装备情况，确定用人工或机械将管材放入沟槽。下管应平稳，避免碰撞，严禁吊绳穿越管内吊管。
2．3．3．清洁润滑：连接前应将管材连接部位、密封圈及套筒工作面清理干净。然后将润滑剂依次在安装时均匀涂抹在密封圈、套筒的工作部位。
2．3．4．安装密封圈：将密封圈从下向上，用撬棍撬住密封圈，往上套在待连接管材第一个波管内；用直尺测量管材插入套筒深度后标记在管处壁上。
2．3．5．安装套筒：先将套筒用手套在已装密封圈管材口部，用力沿轴线向前推进，直至管材接触到套筒中间环位置即可。然后将两根牵引绳索拴在距管口1.5m左右的地方，管材左右中线位置各放一只手拉葫芦。将木制档板平放在套筒水平中线处，手拉葫芦一端勾往牵引麻绳，一端勾往木制档板，同时收紧，将套筒口部拉至管材标示插入深入处，就可以放松手拉葫芦取下木板，完成安装。
2． 3．6．连接管材：将另两根牵引麻绳同样栓在另一根待连接管材上，用手拉葫芦勾住。 保持管材与套筒处于同一轴线上，左右两边手拉葫芦同时收紧。将管线拉至标示插入
深度位置后，松掉葫芦线，取下牵引麻绳。完成两根管材连接工作。
2． 3．7．直尺从套筒与管材之间插入，检查密封圈就位情况；检查两根用套筒连在一起的管材管道轴线是否平直；检查管材与地基是否接触良好。
3．套筒连接过程中常见问题及处理方法
故障
原因
改善措施
管材外壁破损
基础有尖锐物
清理尖锐物，修补
拉紧拉力器时用力不匀或牵引绳锁卡住波纹、拉力器挂钩破坏。
保持套筒与两根管材在同一轴线上，将绳挂匀平贴管壁、修补。
套筒出现裂缝
连接时套筒内壁未清理干净，有异物，
清洁套筒及管材待连接部位
无润滑措施，强行将管材拉入套筒
使用润滑剂，确保四周均匀拉入管材
套筒与管材不在同一轴线上，产生较大的阻力
保持套筒与管材在同一轴线上
套筒与管材连接处漏水
管材插入套筒深度不足
用拉力器拉管材就位
密封圈未到位
重新安装，并保证润滑措施到位
套筒受损
更换套筒
已连管材位移
重新较正，保持套筒与管材在同一轴线上
注意事项
1、大口径管材，ID500以上的，建议使用玻璃钢套筒，ID400以下小口径管材，使用PE套筒。
2、HDPE套筒建议只使用在雨水管，污水管必须采用玻璃钢套筒。
回填
严格执行《埋地聚乙烯排水管管道工程技术规程》

HDPE双壁波纹管管道施工与连接方法
1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土
厚度不小于 700mm.
2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定进行。
3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护管套，套管内径应大于波纹管外径 300mm以上，管道与套管之间的端部处空间用填料填塞。
4、沟槽槽底净宽度，宜按管外径加 600mm确定，以便于人工在槽底作业为宜。
5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦
发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。
6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为
100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度不小于200mm。
7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于 400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。
8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。
9、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。
10、管道连接采用橡胶圈密封接口时应遵守以下规定：
（1）接口前，应先检验胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。
接口作业所用的工具见下表：
使用工具种类
断管手据、记号笔、量尺
清理工作面棉纱
涂润滑剂毛刷、润滑剂
接口挡板、撬棍、缆绳、导链
安装检查塞尺
（2）接口作业时，应先将承口的内工作面用棉纱清理干净，不得有泥土等杂物，并涂抹润滑
剂，然后立即将插口端的中心对准承口的中心轴线就位。
（3）插口就位后插入承口。可在管端部设置木档板，用撬棍使被安装的管道沿着对准的轴线
徐徐插入承口内，逐节依次安装。de>400mm的管道可用柔性缆绳系住管道用手动葫芦等提力工具，严禁用施工机械强行推顶管道插入承口。
（4）使用哈夫件连接时，先将连体密封橡胶圈一端外侧翻起，套上一根连接管端口，翻下外
侧的边缘，使翻起的胶圈套进助槽；之后翻起胶圈另一端，将另一根连接管对正靠紧，放下
胶圈，套进肋槽，再将哈夫件安好，均匀紧好螺栓，不得缺装。
