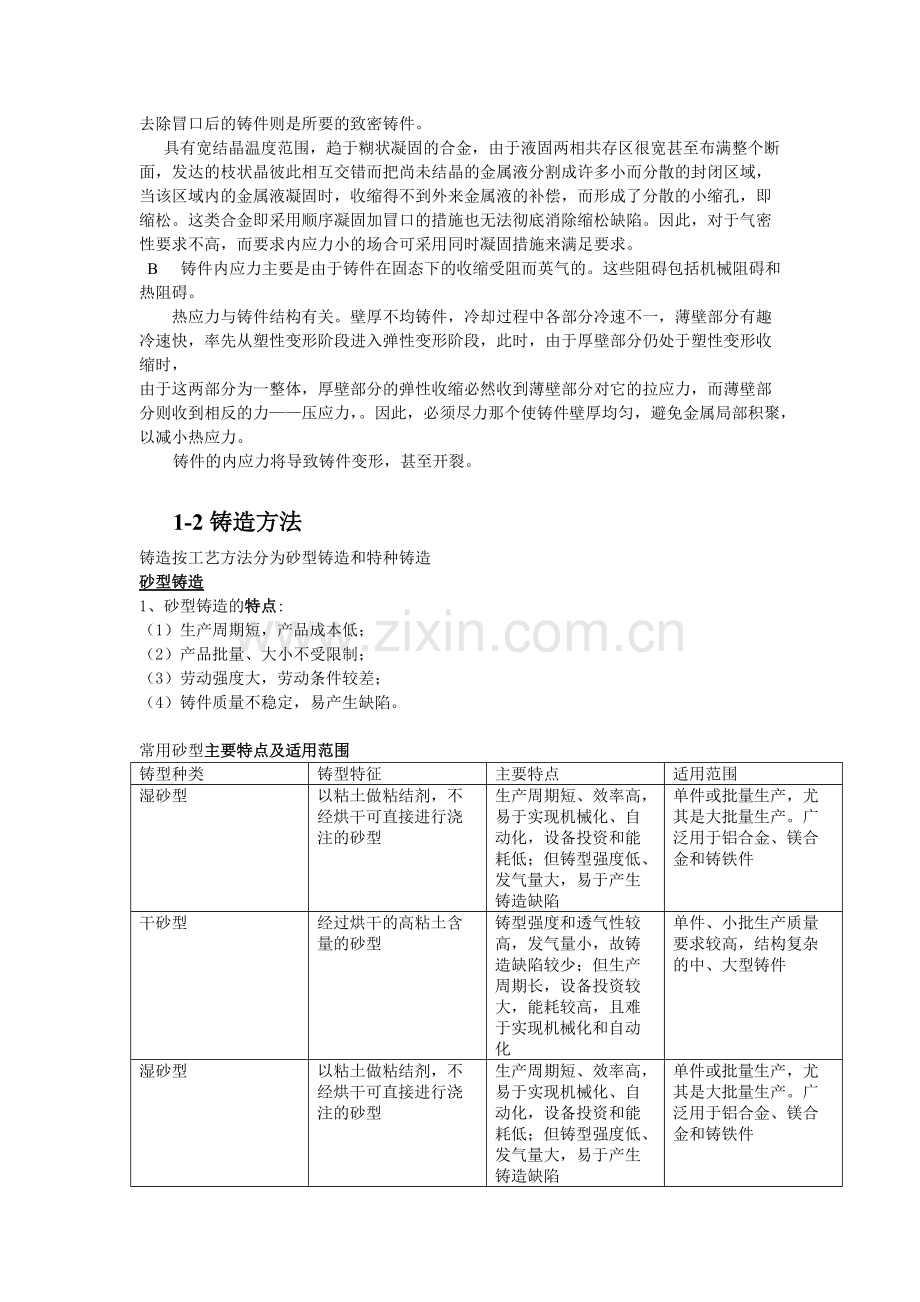

材料成形技术基础第一章材料成形技术基础第一章1-1一、一、铸造的实质、特点与应用铸造的实质、特点与应用铸造：将熔融的液体浇注到与零件的形状相适应的铸型型腔中，冷却后获得逐渐的工艺方法。1、铸造的实质利用了液体的流动形成。2、铸造的特点A 适应性大（铸件重量、合金种类、零件形状都不受限制）；B 成本低C 工序多，质量不稳定，废品率高D 力学性能较同样材料的锻件差。力学性能差的原因是：铸造毛胚的晶粒粗大，组织疏松，成分不均匀3、铸造的应用铸造毛胚主要用于受力较小，形状复杂（尤其是腔内复杂）或简单、重量较大的零件毛胚。二、二、铸造工艺基础铸造工艺基础1、铸件的凝固（1）铸造合金的结晶 结晶过程是由液态到固态晶体的转变过程。它由晶核的形成和长大两部分组成。通常情况下，铸件的结晶有如下特点：A 以非均质形核为主B 以枝状晶方式生长为主。结晶过程中，晶核数目的多少是影响晶粒度大小的重要因素，因此可通过增加晶核数目来细化晶粒。晶体生长方式决定了最终的晶体形貌，不同晶体生长方式可得到枝状晶、柱状晶、等轴晶或混合组织等。（2）铸件的凝固方式逐渐的凝固方式有三种类型：A 逐层凝固 B 糊状凝固 C 中间凝固2、合金的铸造性能（1）流动性 合金的流动性即为液态合金的充型能力，是合金本身的性能。它反映了液态金属的充型能力，但液态金属的充型能力除与流动性有关，还与外界条件如铸型性质、浇注条件和铸件结构等因素有关，是各种因素的综合反映。生产上改善合金的充型能力可以从一下各方面着手：A 选择靠近共晶成分的趋于逐层凝固的合金，它们的流动性好；B 提高浇注温度，延长金属流动时间；C 提高充填能力 D 设置出气冒口，减少型内气体，降低金属液流动时阻力。（2）收缩性 A 缩孔、缩松形成与铸件的液态收缩和凝固收缩的过程中。对于逐层凝固的合金由于固液两相共存区很小甚至没有，液固界面泾渭分明，已凝固区域的收缩就能顺利得到相邻液相的补充，如果最后凝固出的金属得不到液态金属的补充，就会在该处形成一个集中的缩孔。适当控制凝固顺序，让铸件按远离冒口部分最先凝固，然后朝冒口方向凝固，最后才是冒口本身的凝固（即顺序凝固方式），就把缩孔转移到最后凝固的部位冒口中去，而去除冒口后的铸件则是所要的致密铸件。具有宽结晶温度范围，趋于糊状凝固的合金，由于液固两相共存区很宽甚至布满整个断面，发达的枝状晶彼此相互交错而把尚未结晶的金属液分割成许多小而分散的封闭区域，当该区域内的金属液凝固时，收缩得不到外来金属液的补偿，而形成了分散的小缩孔，即缩松。这类合金即采用顺序凝固加冒口的措施也无法彻底消除缩松缺陷。因此，对于气密性要求不高，而要求内应力小的场合可采用同时凝固措施来满足要求。B 铸件内应力主要是由于铸件在固态下的收缩受阻而英气的。这些阻碍包括机械阻碍和热阻碍。热应力与铸件结构有关。壁厚不均铸件，冷却过程中各部分冷速不一，薄壁部分有趣冷速快，率先从塑性变形阶段进入弹性变形阶段，此时，由于厚壁部分仍处于塑性变形收缩时，由于这两部分为一整体，厚壁部分的弹性收缩必然收到薄壁部分对它的拉应力，而薄壁部分则收到相反的力压应力，。因此，必须尽力那个使铸件壁厚均匀，避免金属局部积聚，以减小热应力。铸件的内应力将导致铸件变形，甚至开裂。1-2 铸造方法铸造方法铸造按工艺方法分为砂型铸造和特种铸造砂型铸造砂型铸造1、砂型铸造的特点特点:（1）生产周期短，产品成本低；（2）产品批量、大小不受限制；（3）劳动强度大，劳动条件较差；（4）铸件质量不稳定，易产生缺陷。常用砂型主要特点及适用范围主要特点及适用范围铸型种类铸型特征主要特点适用范围湿砂型以粘土做粘结剂，不经烘干可直接进行浇注的砂型生产周期短、效率高，易于实现机械化、自动化，设备投资和能耗低；但铸型强度低、发气量大，易于产生铸造缺陷单件或批量生产，尤其是大批量生产。广泛用于铝合金、镁合金和铸铁件干砂型经过烘干的高粘土含量的砂型铸型强度和透气性较高，发气量小，故铸造缺陷较少；但生产周期长，设备投资较大，能耗较高，且难于实现机械化和自动化单件、小批生产质量要求较高，结构复杂的中、大型铸件湿砂型以粘土做粘结剂，不经烘干可直接进行浇注的砂型生产周期短、效率高，易于实现机械化、自动化，设备投资和能耗低；但铸型强度低、发气量大，易于产生铸造缺陷单件或批量生产，尤其是大批量生产。广泛用于铝合金、镁合金和铸铁件干砂型经过烘干的高粘土含量的砂型铸型强度和透气性较高，发气量小，故铸造缺陷较少；但生产周期长，设备投资较大，能耗较高，且难于实现机械化和自动化单件、小批生产质量要求较高，结构复杂的中、大型铸件2 2、常用的造型方法、常用的造型方法按使用的工具不同，分为手工造型和机器造型。（1）手工造型：指全部用手工或手动工具完成的造型工序1）特点：操作灵活，适应性强，成本低，生产准备时间短，铸件质量差，劳动强度大，生产率低。2）应用：单件、小批量生产，各种大、小型铸件。3）手工造型分类按砂箱特征分两箱造型适用各种批量、大小铸件三箱造型用于有两个分型面的单件、小批量生产脱箱造型用于小型铸件地坑造型用于生产批量小的大中型铸件（2）机器造型指用机器完成全部或至少完成紧砂操作的造型工序。1）特点：提高了生产率，铸件尺寸精度较高；节约金属，降低成本；改善了劳动条件；设备投资较大。2）应用：成批、大量生产各类铸件。3）机械造型方法震压造型：先震击紧实，再用较低的比压（0.150.4MPa）压实。紧实效果好，噪音大，生产率不够高。微震压实造型：对型砂压实的同时进行微震。紧实度高、均匀，生产率高，噪音仍较大。高压造型：用较高的比压（0.71.5MPa）紧实型砂。紧实度高，噪音小，灰尘少，生产率高，但设备造价高。抛砂造型：利用离心力抛出型砂，完成填砂和紧实。紧实度均匀，噪音小；但生产率低。特种铸造特种铸造一.特种铸造：是指与砂型铸造有显著区别的一些铸造方法。例如：熔模铸造、金属型铸造、压力铸造、离心铸造、低压铸造、陶瓷型铸造、壳型铸造和连续铸造等。二.特点：（1）不用砂或少用砂，改善了劳动条件，减轻了劳动强度。（2）铸件精度较高、性能较好。（3）生产率高，工艺简单。（4）成本高，生产周期长，在工艺上和应用上各有一定的局限性。三分类：1、金属型铸造 （1）金属型铸造:将金属液浇入金属铸型获得铸件的方法。（2）特点:1）铸件力学性能比砂型铸件高。2）铸件精度和表面质量好。3）可节约金属，生产率较高。4）不用砂或少用砂，改善了劳动条件。5）铸件成本高，易产生浇不足、开裂等缺陷。6）铸造工艺要求严格。（3）应用：主要用于有色金属件的大批量生产。例如：铝活塞、汽缸体等。（4）金属型的结构:1）整体型；2）水平分型；3）垂直分型；4）综合分型。（5）工艺特点：1）金属型要预热 2）喷刷涂料 3）及时开型取件2.压力铸造（1）压力铸造：指熔融金属在高压下快速压入型腔，并在压力下结晶，获得铸件的方法。（2）应用：主要用于大量生产非铁合金中、小型铸件。（铝合金、锌合金等）例如：汽缸体、化油器、离合器等。（3）压力铸造的特点1）铸件尺寸精度高，表面质量好；2）铸件力学性能好；3）可压铸形状复杂的薄壁铸件；4）可嵌铸其它材料，节省贵重材料；5）生产率高，易于实现机械化和自动化；6）铸件料质受限制；7）设备投资大，不宜小批量生产；8）压铸件不能进行大余量的机械加工和 热处理。（压铸件易产生小气孔）3.低压铸造（1）低压铸造：将合金液在压力下由铸型底部注入型腔，并在压力（60150kPa）下结晶，获得铸件的方法。（2）应用：铝、镁合金中、小型件的成批大量生产。例如：汽缸体、缸盖、活塞等。（3）低压铸造的特点1）充型压力和速度便于控制；2）铸件组织致密，力学性能高；3）铸件形状可较复杂，精度较高；4）金属利用率高，一般在 90%以上；5）但升液管寿命较短，生产率低于压力铸造。4.离心铸造（1）离心铸造：将金属液浇入高速旋转的铸型中，在离心力的作用下凝固成铸件的方法。（2）应用：主要用于大批量生产空心回转体铸件。例如：铸铁管、汽缸套、铜套等。（3）离心铸造的特点1）简化了套筒、管类铸件的生产过程；2）离心铸件力学性能高，缺陷较少；3）可生产流动性较差的薄壁及双金属铸件；4）铸件的形状和尺寸受限制；5）内表面粗糙，易产生偏析；6）设备投资大，不宜单件、小批量生产。5.熔模铸造（1）熔模铸造：即用易熔材料制成模样，用造型材料将其包覆，制成型壳，熔出模样，经高温焙烧，浇注获得铸件的方法。（2）熔模铸造的特点 1）铸件精度和表面质量较高。2）可以铸造形状复杂的薄壁铸件。3）生产批量不受限制。4）原材料价格贵，铸件成本高。5）工艺过程繁杂，生产周期长。6）铸件尺寸不能太大，质量一般小于 25Kg。（3）应用：各种铸造合金，特别适于高熔点、难加工合金的 小型铸件的成批、大量生产。1-31-3 铸造工艺设计铸造工艺设计铸造工艺设计是根据铸件结构特点、技术要求、生产批量、生产条件等，确定铸造方案和工艺参数，绘制图样和标注符号，编制工艺卡和工艺规范等。一、铸件浇注位置和分型面的选择1、浇注位置的选择1）铸件的重要加工面应朝下或位于侧面2）铸件宽大平面应朝下3）面积较大的薄壁部分应置于铸型下部或垂直、倾斜位置4）易形成缩孔的铸件，应将截面较厚的部分置于上部或侧面，便于安放冒口，使铸件自下而上定向凝固5）应尽量减少型芯的数量，且便于安放、固定和排气2、铸型分型面的选择1）便于起膜，使造型工艺简化2）尽量将铸件重要加工面或大部分加工面、加工基准面放在同一个砂箱中3）使型腔和主要芯位于下箱，便于下芯、合型和检查型腔尺寸二、铸造工艺参数确定包括：收缩余量、加工余量、起膜斜度、铸造圆角及芯头、芯座等。三、铸造工艺简图绘制1、铸造工艺符号及表示方法2、典型零件工艺分析 1-41-4 铸件结构工艺性铸件结构工艺性 一：合金铸造性能对铸件结构的要求 铸件的结构如果不能满足合金铸造的性能要求，将可能产生浇不足、冷隔、缩孔、气孔、裂纹和变形等缺陷。防止这些缺陷的方法包括设计合理的铸件壁厚、设计铸件加强筋、铸件结构尽量减小收缩受阻、铸件结构避免过大水平壁、注意不同铸造合金对铸件结构的要求。设计合理壁厚：a，铸件壁厚应合理，每种铸造合金都有其适宜的铸件壁厚要求;b,铸件壁厚应当均匀，防止壁厚相差过大凝固时产生缩孔、缩孔，此外冷却速度不均会产生热应力致使裂纹；c，铸件壁的链接，结构圆角，壁间转角处设计出结构圆角厚壁与薄壁间的连续要逐步过渡避免十字交叉和锐角相连接设计铸件加强筋：筋可以增加铸件的刚度和强度防止铸件变形，减小铸件壁厚，防止铸件产生缩孔和裂纹。（注：铸件结构内容比较重要，特别是 P36-39 的设计图，各种铸造合金的性能结构特点参照 P30 的表格）二：铸造工艺对结构的要求 1 铸件外形的设计 a，避免外部的侧凹，减少分型面或外部型芯；b，分型面应当平直；c，凸台和筋的设计应便于造型和起模；d，铸件的垂直壁上应当给出结构斜度2 铸件内腔的设计 a，不用或者少用型芯；b，使型芯安放稳定、排气通畅、清理方便 三：铸造方法对铸件结构的要求（了解）1-51-5 铸造技术的发展趋势铸造技术的发展趋势计算机的应用1.计算机辅助工艺设计（CAPP）：（1）模拟：充型过程流动场、温度场、应力场等。（2）优化设计：浇注位置、浇冒口系统等。2.铸造过程的自动控制于检测 监控：（1）型砂性能及砂处理过程；（2）炉料配比及熔炼质量；（3）铸型性能及造型线工作状况等。先进制造技术的应用1.精密铸造技术高压造型、气冲造型、自硬砂造型等高紧实度砂型铸造以及压铸、熔模铸造、实型铸造等特种铸造技术。压铸和实型铸造发展迅速，压住机正趋于大型化，轿车车门已能整体铸出。实型铸造在生产近无余量、形状复杂的铸件以及绿色生产方面的优越性已逐步显现。2.快速成形技术即采用激光固化、激光烧结或熔化沉积等多种方式，将树脂、塑料、蜡或金属等材料快速叠加获得制品的成形技术。该技术在铸造生产中已用于生产蜡模、铸型、型壳、型芯等。金属熔炼1.大型冲天炉：向着热风、水冷、大吨位、连续熔炼的方向发展。2.小型冲天炉：向着进一步提高铁液质量的方向发展，主要是强化送风，加氧送风和脱湿送风等措施。造型材料1中、小型铸件广泛采用粘土砂湿型铸造；2自硬砂取代干砂型；3树脂砂广泛用于制芯；4水玻璃砂应用于铸钢件生产正逐步扩大。第二章第二章 锻压基础锻压基础锻压定义：锻压是锻造和冲压的合称，是利用锻压机械的锤头、砧块、冲头或通过模具对坯料施加压力，使之产生塑性变形，从而获得所需形状和尺寸的制件的成形加工方法。塑性定义：金属材料在外力作用下能稳定地改变自己的形状和尺寸二个质点间的联系不被破坏的性能。变形抗力定义：塑性加工时，作用在工具表面单位面积上变形力的大小称为变形抗力。影响塑性和变形抗力的因素：1、化学成分及组织的影响；2、变形温度；3、变形速度；4、应力状态；5、其它因素；（1）毛坯表面状况和周围介质的影响（2）变形不均匀的影响锻造性定义：合金在锻造生产中表现出来的工艺性能。其好坏由塑性和变形抗力综合衡量。锻造性的判定标准：K=/b 其中：K锻造性判据 材料的断面收缩率(%)b材料的抗拉强度（MPa）板料冲压性能：取决于板料的塑性和变形抗力。冲压工艺对板料的要求：1、良好的塑性2、光滑平整且缺陷损伤的表面状态3、板料的厚度公差应符合国家标准备注：详细内容课本中查找常用塑性变形方法塑性成形方法主要有锻造、冲压、挤压、轧制、拉拔等。（一）锻造定义（一）锻造定义：锻造是在加压设备及工（模）具的作用下，使坯料、铸锭产生局部或全部的塑性变形，以获得具有一定几何尺寸、形状和质量的锻件的加工方法。锻造方法：自由锻模锻1，自由锻理解：分类：1）辅助工序：(为方便基本工序的操作而预先进行局部小变形的工序。如倒棱、压肩等。)2）精整工序：(修整锻件最终形状和尺寸、消除表面不平和歪斜的工序。如修整鼓形、校平、校直等。)3）基本工序：锻造过程中直接改变坯料形状和尺寸的工序。如镦粗、拔长、冲孔、扩孔、弯曲、锻接等。2，模锻定义理解A，分类：1）锤上模锻：在锻锤上进行；分为锤模锻和胎模锻2）胎模锻：在自由锻设备上使用可移动模具；3）压力机上模锻：在压力机上对热态金属进行模锻B，模锻特点1）坯料整体塑性变形，三向受压；2）锻件尺寸精确，加工余量小；3）锻件形状可较复杂；4）生产率较高；5）锻模造价高，制造周期长；(适于小型锻件的成批大量生产。如飞机、机车、军工、轴承等制造业中的齿轮、轴、连杆等零件。)（二）冲压方法（二）冲压方法：分离工序（包括哪些：P65）成形工序（包括哪些：P66）冲压基本工序：冲裁、弯曲、拉深、其他冲压成形工艺（缩口、起伏、翻孔、胀形等）1，冲压特点：（1）冲压件轻、薄、刚度好；（2）生产率和材料利用率高；（3）成品形状可较复杂、尺寸精度高、表面质量好、质量稳定，一般无需切削加工；（4）大批量生产时，产品成本低。常用的冲压材料有低碳钢、高塑性合金钢、铝和铝合金、铜和铜合金等金属板料、带料与卷料，还可加工纸板、塑料板、胶木板、纤维板等非金属板料。2，基本工序分析（1）冲裁 三个阶段 弹性变形阶段 塑性变形阶段 断裂分离阶段 工艺参数：(重点)冲裁间隙 对应各变形阶段，冲裁断面相应地分为塌角、光亮带、剪裂带和毛刺区。光亮带宽度越大，塌角越小，剪裂带的宽度和斜度越小，则剪切面的质量越好 注：冲孔与落料的不同 P65（2）弯曲：即将板料、型材或管材在弯矩的作用下弯成具有一定曲率和角度的制件的成形方法。1）弯曲变形过程：弹性变形 塑性变形 塑性弯曲2）外层开裂：当 外b时，则产生弯裂。故应限制板料的最大弯曲变形程度（即最小弯曲半径）,同时注意毛坯下料方向，最好使板料流线方向与弯曲线垂直。3）最小弯曲半径：即坯料弯曲时最外层纤维濒于拉裂时内表面的弯曲半径，用符号 rmin表示。故在生产中：rrmin。（3）拉深 拉深变形过程理解 拉深工艺参及计算拉深系数 m：即拉深变形后制件直径 d 与其毛坯直径 D0之比。m=d/D0 （m 越小，表示变形程度越大）mmin为极限拉深系数：在工件不至拉裂的条件下，所能达到的最小拉深系数。多次拉深：当 mmmin时，如拉深弹壳、笔帽等则要采用多次拉深。mmin=0.50.8 拉深次数45 次，且要求 m1m2mn m=m1 m2 mn 拉深缺陷：拉裂、起皱（4）翻边理解翻边系数计算 P68（5）旋压工艺特点：P68:无需专门设备，使用简单机床，装备费用低，适用于小批量生产。(6)橡皮成形和液压成形了解（三）其他金属压力成形方法（三）其他金属压力成形方法A，辊扎常用的横轧方法有楔横轧、齿轮轧制、辗环。分别用于生产 P各种类形的台阶轴、齿轮、和螺纹。B，挤压1.正挤压：即使坯料从模孔中流出部分的运动方向与凸模运动方向相同的挤压方法。2.反挤压：即坯料的一部分沿着凸模与凹模之间的间隙流出，其流动方向与凸模运动方向相反的挤压方法。3.复合挤压：即同时兼有正挤、反挤时金属流动特征的挤压方法。4.径向挤压：即坯料沿径向挤出的挤压方式。C，拉拔D，径向锻造E，超塑性变形F，摆动碾压G，高能成形工艺设计工艺设计（一）自由锻工艺设计（一）自由锻工艺设计1）主要内容：绘制锻件图；确定变形工序；计算坯料的重量和尺寸；确定加热温度及冷却方式；选定锻造设备等。2）绘制锻件图锻件图零件图+余块+加工余量+锻造公差绘制方法：一般用粗实线画出锻件最终轮廓,用双点划线画出零件的主要轮廓形状。在尺寸线上方或左面标注锻件的尺寸与公差；在尺寸线下方或右面用圆括号标出零件尺寸。3）确定变形工序 锻造变形工序应依据锻件的形状、尺寸、技术要求、生产批量和生产条件等综合考虑。一般来说，盘类锻件以镦粗为主，轴杆类锻件以拔长为主，空心件肯定要冲孔(大孔还需要进一步扩孔)，弯杆少不了弯曲。4）计算毛坯重量m0=（md+mc+mq）（1+）式中 m0 毛坯重量（kg）md 锻件重量（kg）mc 冲孔芯料重量（kg）mq 切除料头重量（kg）烧损率，燃料加热一般取 23，电加热取 0.5%1%。5）计算毛坯尺寸当锻造的第一工序为镦粗时：则坯料直径：D00.8当锻造的第一工序为拔长时：D0 DmaxD0 毛坯直径（mm）；V0 坯料的体积（mm3）；Dmax 拔长后锻件的最大直径（mm）；Y 锻造比。根据算出的坯料重量可算出坯料的体积，坯料的尺寸则取决于第一工序的性质。若是镦粗，则坯料的高径比不应超过 2.5（以免镦弯），但要大于 1.25（使下料方便）；若是拔长，则按锻件的最大截面（最小变形）处满足锻造比要求来选择坯料尺寸。最后所确定的坯料直径或边长应为标准值(市场可买到），再按体积计算坯料的长度，即：L0V0/F0 4 V0/D02采用钢锭为坯料的大型锻件，则根据算出的坯料重量选取标准钢锭。6）确定锻造温度范围及加热冷却规范 （1）锻造温度范围：对于 45 号钢 始锻温度：1200，终锻温度：800 （2）加热：箱式加热炉（煤、油或电能）可将冷的坯料直接送入高温的加热炉中，提高生产率。（3）冷却：空冷：WC0.5%的碳钢及 WC0.3%的低合金钢中、小锻件一般采用空冷。7）选择锻造设备（1）选择依据：锻件重量、类型和尺寸。设备吨位大小要适当，既不能造成能量的过分浪费，又要保证锻件能充分锻透。（2）确定方法：理论计算法和查表法。目前生产中比较实用的是查表法，可根据锻件大小和形状查表选择锻锤的吨位。工艺设计还包括选用工夹具、确定加热设备、制定加热及冷却规范、热处理工艺等内容，最终需将设计结果填写在工艺卡片上。8）零件结构的自由锻工艺性应避免锥形、楔形，尽量采用圆柱面或平行平面,以利于锻造。各表面交接处应避免弧线或曲线，尽量采用直线或圆，以利于锻制。应避免肋板或凸台，以利于减少余块和简化锻造工艺。大件和形状复杂的锻件，可采用锻-焊、锻-螺纹联接等组合结构，以利于锻造和机械加工。（二）（二）锤模锻工艺设计锤模锻工艺设计1）主要内容：、绘制模锻件图；、计算坯料的重量和尺寸；、确定模锻工步；、选择锻压设备；、设计锻模模膛；、确定锻造温度范围、加热和冷却规范。2)绘制模锻件图 模锻件图零件图+分模面+加工余量+模锻斜度+冲孔连皮+余块+圆角+公差分模面（上、下模的分界面）选择原则：A.应选在锻件最大截面处，以利锻件脱模;B.尽量选用平面，以简化模具结构、方便制造;C.应选在上、下模膛轮廓相同的位置上，以便 于及时发现错模；D.选在模膛深度最浅且上、下模深度基本一致 的位置，以便于金属充满模膛。加工余量和公差：只在锻后需机加工之处添加。余块（为简化形状而增加的料块）:窄槽、齿形、小孔（孔径小于 25mm）、深孔（深度大于 3 倍直径）、横向孔以及其它妨碍出模的凹部均不锻出。冲孔连皮（为避免上、下冲头对撞损坏模具而在模锻 通孔时留下的金属层）:连皮厚度一般为 48 mm，锻后再由冲孔切边模切除。模锻斜度:垂直于分型面的表面上加。外壁斜度 5 或 7，内壁斜度 7 或 10圆角半径:所有转角都应为圆角。内圆角 r=1 4mm，外圆角 R=(3 4)r3)确定模锻工步盘类（齿轮、法兰等）：镦粗制坯+（预锻）+终锻轴类（曲轴、连杆等）：拔 or 滚 or 弯制坯+预锻+终锻4)计算坯料尺寸：根据锻件质量和加热、锻造过程中的损耗计算。5)选定模锻锤吨位：根据锻件质量查表确定。6)确定锻造温度范围、加热和冷却规范。7)修整工序:即模锻件成形后提高精度和表面质量的工序。切边：即带飞边的模锻件终锻后切除飞边的工序。冲连皮：即带孔的锻件经终锻后，冲除孔内连皮的工序。校正：即为消除锻件在锻后产生的弯曲、扭转等变形，使之符合锻件图技术要求的工序。热处理和清理：模锻件经过修整后，一般还需通过热处理和清理。采用正火或退火，细化晶粒；清理表面缺陷或氧化皮。8)零件结构的模锻工艺性应有合理的分模面，保证锻件从模膛中取出又利于金属填充、减少余块和易于制模。与分模面垂直的非加工面应有结构斜度，以利于从模膛中取出锻件。应避免肋的设置过密或高宽比过大，以利于金属充填模腔。应避免腹板过薄，以减小变形抗力及利于金属充填模腔。应尽量避免深孔或多孔结构。以利于制模和减少余块。形状复杂件宜采用锻-焊、锻-螺纹联接等组合结构，以简化模具和减少余块。（三）冲压工艺设计（三）冲压工艺设计冲压工艺设计包括冲裁、弯曲、拉深等工序中的工艺设计以及冲压工序选择、模具选择等。1)冲裁工艺设计(1)落料模刃口尺寸:落料件尺寸取决于凹模刃口尺寸，且随着凹模磨损刃口尺寸会增大；(2)冲孔模刃口尺寸:由于制件孔的尺寸取决于凸模刃口尺寸,且随着凸模磨损刃口尺寸会减少。确定新制凸模、凹模尺寸的基本原则为：落料以凹模为基准，凹模尺寸接近于落料件的最尺寸，凸模比凹模缩小一个最小间隙值；冲孔以凸模为基准，凸模尺寸接近于冲孔件的最大尺寸，凹模比凸模放大一个最小间隙值。2)弯曲工艺设计(1)凸模圆角半径 rp：一般情况下，凸模圆角半径取等于或略小于工件内侧圆角半径 r。当工件圆角半径较大时且精度较高时，应进行回弹计算。(2)弯曲件毛坯长度计算：弯曲件毛坯长度为弯曲件的直线部分和弯曲部分的中性层长度之和。3)拉深工艺设计（1）拉深间隙 Z：即拉深模具中凸模和凹模之间的单边径向间隙。（2）凸、凹模直径：当要求拉深件外形正确时，凹模直径应等于拉深件外径，凸模直径为凹模直径减去间隙值。当要求拉深件内形正确时，凸模直径应等于拉深件内径，凹模直径等于凸模直径加间隙值。（3）毛坯直径计算：毛坯直径通常是根据拉深件与坯料表面积相等的原则计算得出的。（4）拉深次数确定：当拉深件的拉深系数小于极限拉深系数时，须采用多次拉深工艺。4)冲压工序选择（1）工序类型的选择：主要根据冲压件的形状、尺寸等确定。查表（2）工序顺序：主要根据零件的结构形状和模具类型确定。带孔平板件采用单工序模时一般先落料后冲孔，采用连续模时则须先冲孔后落料。带空的弯曲件或拉深件应先弯曲或拉深后再冲孔，以防孔变形。形状复杂的弯曲件一般先弯两端和两侧，后弯中间部分。5)模具选择（1）模具类型的选择：按照冲模完成的工序性质可分为冲孔模、落料模、弯曲模、拉深模等，按其工序的组合程度可分为：单工序模、复合模和连续模三类。考虑因素：冲压件的形状、尺寸、精度要求和生产批量等。单工序模-只能完成一道冲压工序的冲模。（简单模）特点：结构简单、制造容易，但生产效率低，适于生产小批量、低精度的冲压件。连续模-在冲床一次行程中，（级进模）在模具不同工位上同时完成多道冲压工序的冲模。特点：结构简单，生产效率高，复合模-在冲床的一次行程中，在模具的同一工位上同时完成多道冲压工序的冲模。特点：生产效率高但模具结构复杂，通常用于冲孔与落料、落料与拉深等少量工序的复合，适合大批量生产高精度的冲压件。（2）模具结构的选择：考虑冲压件的形状、尺寸、精度及生产批量等。A,简易模：用于新品种试制或小批量生产镶块式模；柔性模；低熔点合金模。B,高精度冲模：用于精密冲压件。6)零件结构的冲压工艺性(1)冲压件材料：应尽量选用价格较低的材料，并充分利用边角余料，以降低材料费。(2)冲压件的精度和表面质量：冲压件的精度要求不应超过冲压工艺所能达到的一般精度，以减少制模成本和工序数。(3)冲压件的形状和尺寸A,冲裁件的形状和尺寸落料件的外形和冲孔件的孔形均应简单、对称，落料件形状还应使排样时废料较少。冲裁件的各边交接处应采用圆弧过渡，以防止模具相应部位易于磨损或产生应力集中。冲裁件孔径和孔边距不得过小，以防止凸模刚性不足或孔边冲裂B,弯曲件的形状和尺寸弯曲件的形状：弯曲件的形状应力求简单、对称，尽量采用 V 形、Z 形等简单、对称的形状，以利于制模和减少弯曲次数。弯曲半径：弯曲件的弯曲半径不应小于最小弯曲半径，以防止弯曲处开裂：但也不宜过大，以免因回弹量过大而使制件精度降低。弯曲边高度 h：弯曲件的弯曲边不应过短，以利于弯曲成形：不允许增加弯曲边高度 h 时，可在弯曲后再切短或先预压工艺槽后再弯曲。防止孔变形：带孔工件弯曲时，孔的位置应避开变形区，或在孔附近预冲工艺孔、槽，以免弯曲时孔变形。防止撕裂：仅有局部弯曲的工件，应在交接处冲孔、以避免产生应力集中而撕裂。C,拉深件的形状和尺寸拉深件形状：拉深件形状应力求简单、对称，尽量采用回转体，尤其是圆筒形，并尽量减少拉深件深度，以利于制模和减少拉深次数。拉深件转角：拉深件各转角的圆角半径不宜过小，以免增加拉深次数和整形工序。孔的位置：拉深件上的孔应避开转角处，以防止孔变形或利于冲孔。D,采用组合工艺或切口工艺形状复杂件和大件可采用冲-焊、冲-铆接、冲-螺纹联接等组合工艺。形状复杂件还可采用切口工艺。优缺点:以简化模具结构和冲压工艺，省工省料；但制件的结构刚性较差。7)冲压工艺设计示例(1)零件结构分析(2)冲裁间隙(3)模具刃口尺寸(4)冲压工序选择 1)工序类型，2）工序顺序。(5)模具类型材料成型技术基础材料成型技术基础第三章第三章:焊接焊接 定义:通过加热或加压,或两者并用并且使用或不适用填充材料,使焊件达到原子结合的一种加工方法.特点:(1)简化零件制造 (2)可实现不同材料间的焊接 (3)制造异性结构材料(4)节约金属 (5)易实现机械化和自动化(6)产生变形,裂纹等缺陷 种类:熔焊,压焊,钎焊1 熔焊分为:气焊,电弧焊,电渣焊,高能焊其中气焊包括:手弧焊,埋弧焊,气体保护焊2 焊接接头(以低碳钢为例):焊缝 熔合区 热影响区注意:焊缝区铸态为柱状组织,性能高于母材 熔合区易成裂纹发源地1、焊缝电弧焊的焊缝是由熔池内的液态金属凝固而成的。它属于铸造组织，晶粒呈垂直于熔池底壁的柱状晶。焊缝的强度一般不低于母材。4 焊缝组织性能不太好热影响区的大小和组织性能变化的程度取决于焊接方法，焊接规范和接头形式等因素。在热源热量集中，焊接速度快时，热影响区就小。焊前可预热工件，以减缓焊件上的温差及冷却速度。淬硬性高的钢焊接热影响区的硬化和脆化，以低碳钢严重得多，并且碳含量，合金元素含量越高越严重。2.熔合区3热影响区3 焊接性能的判定方法:碳当量法(CE)CE 值越大,焊接性越差(1):CE 0.6%时,焊接性最差,淬硬冷裂倾向严重,需严格的工艺措施(焊前较高温度预热,焊后暖冷并进行去应力退火)4 焊接变形形式:收缩变形,角变形,弯曲变形,扭曲变形,波浪形变形(后两者一旦产生,无法修复)5 焊接变形的防:(1),设计结构时,焊缝与坡口尽可能对称 (2),焊前组装时,采用反变形法 (3),采用刚性固定法 (4),合理的焊接顺序6 矫正焊接变形的方法:(1),机械矫正法(手工锤击)(2),火焰矫正法7 减少消除焊接残余应力的措施:(1),避免焊缝密集交叉,其截面和长度尽可能小(2),将罕见预热到 350400 度后再进行焊接(3),锤击焊缝(4),去应力退火8 手工电弧焊(平焊,立焊,横焊,仰焊):焊接材料是焊缝9 气体保护焊:钨极氩弧焊,一般不采用直流反接,4mm 以下的薄板10 焊接材料:A,手弧焊的焊接材料是:焊条(由焊芯和药皮组成)B,埋弧焊的焊接材料是:焊丝和焊剂11 焊条选用原则:(1),等强度原则 (2),同成分原则(3),抗裂性要求(低氢型焊条,属于碱性焊条,如 E5015,E5016)(4),抗气孔要求(酸性焊条)E,低成本原则12 低碳钢焊接性能较好(含碳量0.6%),强度较低的低合金结构钢焊接性较好,一般不需预热,强度较高的低合金结构钢淬硬冷裂倾向打,焊接性较差,一般焊前要预热和后热13 焊缝形式:对接焊缝,角焊缝,塞焊缝(T 型焊缝)14 焊缝位置:(1),应尽量对称(2),避免密集和交叉(3),焊缝转角处硬平缓过渡(4),焊缝应尽量避开最大应力和应力集中地位置(5),要便于操作(6),要避开已加工表面 15 焊接接头形式:对接,角接,搭接,T 型16 主要坡口:X 型,U 型,K 型,V 型
