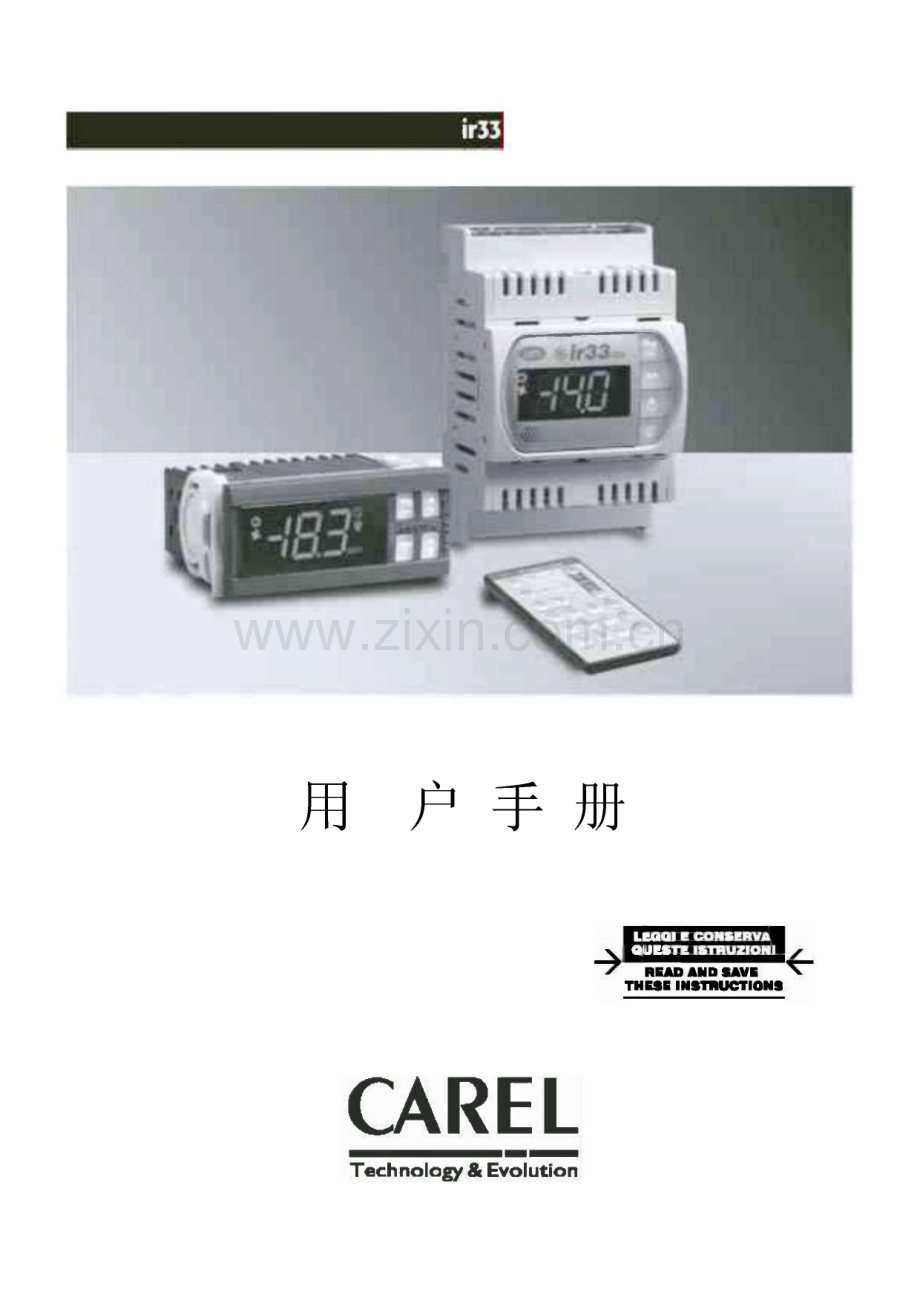

CAREL卡乐IR33控制器说明书.pdf

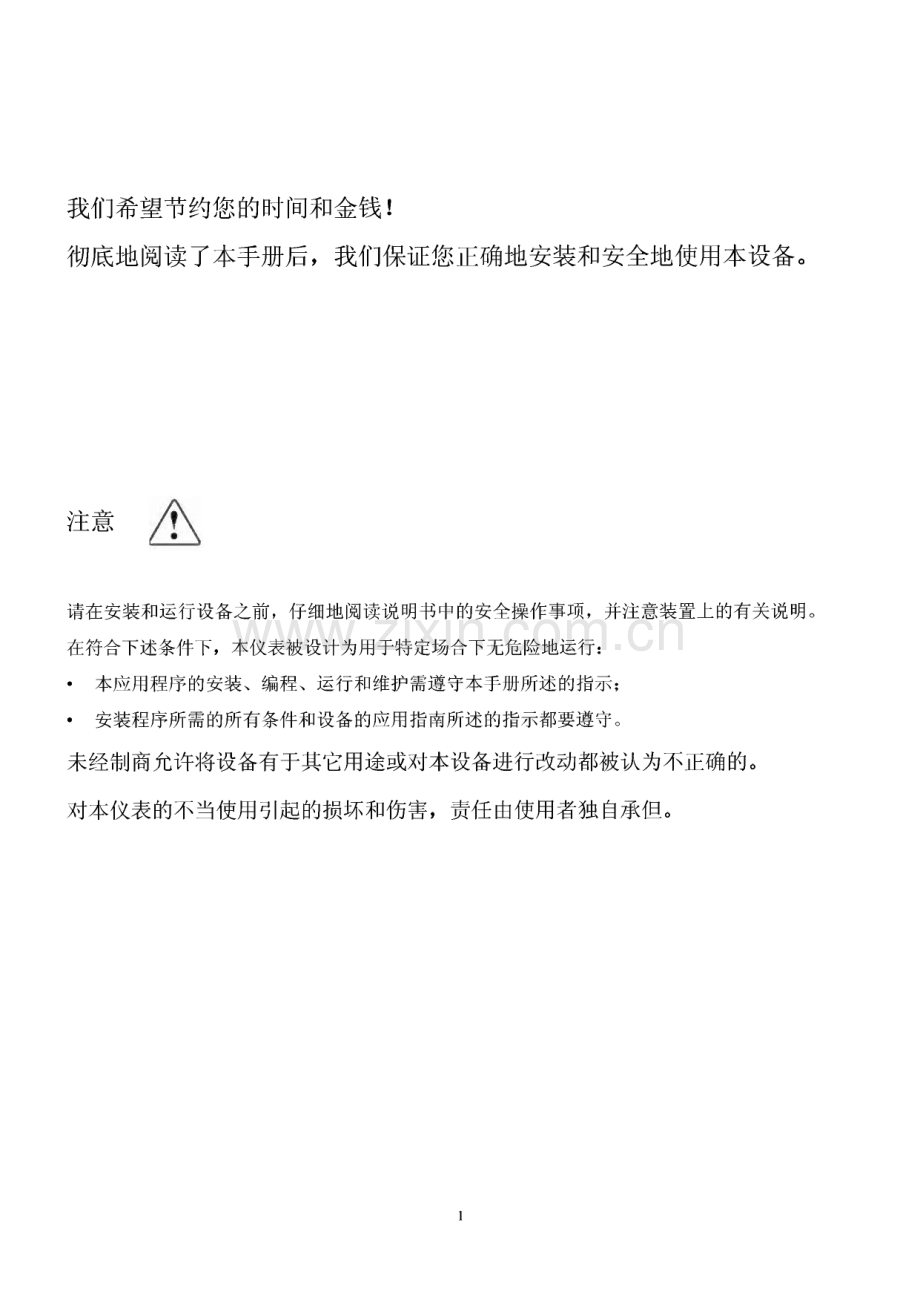

用户手册今QI,diREAD AND SAVE THESE INSTHUCTI0N9X-CARELTechnology&Evolution我们希望节约您的时间和金钱！彻底地阅读了本手册后，我们保证您正确地安装和安全地使用本设备。注意 请在安装和运行设备之前，仔细地阅读说明书中的安全操作事项，并注意装置上的有关说明。在符合下述条件下，本仪表被设计为用于特定场合下无危险地运行：本应用程序的安装、编程、运行和维护需遵守本手册所述的指示；安装程序所需的所有条件和设备的应用指南所述的指示都要遵守。未经制商允许将设备有于其它用途或对本设备进行改动都被认为不正确的。对本仪表的不当使用引起的损坏和伤害，责任由使用者独自承但。1目录L简介-41.1型号-41.2ir33 特性-42.用户界面-62.1显示器和图标-72.2按键-72.3显示和删除HACCP报警程序-82.4辅助按键-93.安装-94.设备编程-104.1访问“F”类型参数-104.2访问“C”类型参数-114.3修改参数-114.4保存赋给参数的新值-124.5参数分类-124.6通过网络下载参数-124.7设置设定点-124.8手动复位报警-134.9设置默认参数值程序段-134.10串行地址自动赋值程序-145.附件-145.1参数转载器-145.2紧凑型遥控器-165.3RS485串行接口卡-185.4转发器显示器界面-185.5连接转发器电缆-196.功能说明-196.1型号-196.2启动时测试显示器和按键-226.3机组开关机-222+030220140-rel.1.0-del6.4辅助管理-246.5灯光管理-256.6除霜-256.7新除霜动作模式-306.8排空和低压-346.9除霜循环-356.10高冷凝温度报警-386.11控制死区比例带-406.12第二级控制-426.13防出汗加热器功能-466.14防冻加热器功能-476.15防冻报警-486.16HACCP（危害分析和关键点控制）-497.运行参数说明-517.1温度传感器控制参数-517.2温度控制参数-557.3压缩机管理参数-597.4除霜管理参数-637.5报警管理参数-697.6蒸发器风机管理参数-817.7总体配置参数-847.8HAecP报警管理参数-907.9RTC和时间段除霜管理-927.10运行参数总表-958.报 警和信号表-1008.1报 警和信号表：显示内容，蜂鸣器和继电器-1008.2报警和信号表：功能允许/取消-1029.监视-1049.1CAREL网络地址赋值半自动程序-10410.技术参数和连接-1073+030220140-rel.1.0-del1.简介用于冷冻领域的ir33系列控制器有完整系列的产品型号。控制器由电子式微处理器控制器组成，配有LED显示，专为控制stand-alone冷冻机组而设计。这些控制器尤其适用于需要高电力负荷的 设备，有值得考虑的输出口数量，功能和从按键直接访问控制，高防护等级的面板；同时有紧凑的 外型，能显著地减少全部尺寸。ir33系列产品易于安装，确保制造商在大批量生产时减少其所花费的时间。有多个型号可供选择,在具有竞争力前提下，为每一个应用案例提供最佳的解决方案。1.1 可供选择的型号控制器能配置1,2,3或4个输出，它们中许多都配有16A的继电器，可用于冷冻压缩机和配有外 部开关系列（12-24或H5-230Vac）的电力反馈。多种型号保证其使用灵活，因此可以作为许多不 同应用案例的控制器，不需要对系统和设计进行根本性的修改。1.2i r33 特性电源ir33系列产品配有如下可选电源：12-24Vac/dc（开关切换），230Vac或H5-230Vac（开关切换）。另外所有型号配有最小功率模式免受电压下降的影响。设备里的电压低于某一阈值时，机组会关闭 显示器以减少功率消耗，机组还能继续正常运行：主要继电器仍得电，只要电压回升至正常值内，显示器会再一次正常显示。符合美学和人类环境改造学ir33系列产品的外形设计和谐地与新型制冷机组相匹配。最能打动人的是其符合美学的紧凑外型:34.4X76.2X70.5mm和34.4X76.2X79mm,230Vac电压。两大型号安装面板的尺寸都是71 X29mm。LED显示器控制器配有一个功能强大和符合美学的显示器：有3位数字显示，带小数点，负信号；和对运行状 态和数值易于读取的图标。报警蜂鸣器所有ir33系列产品都配有蜂鸣器给出报警信号。远程控制根据不同的型号，为了能简单地设置和显示参数，控制设备会备有一个红外线接收器允许使用新型 紧凑型的远程控制：这个设备能用在同一房间的ir33系列控制器，没有干扰问题。事实上，每一 个控制器都有一个唯一的访问代码。4+030220140-rel.1.0-del值日设置这个功能保证控制传感器（房间传感器）故障时，压缩机也能正常运行一段时间。如果传感器断开或短路，压缩机会在设置的间隔里动作，在这种情况下，压缩机的运行时间（分钟）等于值日设置参数（C4）的赋值，固定的停机时间是15分钟后。智能除霜作为一个标准，所有ir33系列控制器使用一种新模式管理除霜（参看智能除章节）。多功能输入所有ir33系列控制设备都有能用于不同模式下的2个开关量输入，根据开关量输入配置参数（参 数A4和A5）的设定值。这些输入能用于使能或取消除霜，管理pO需要立即关闭机组（高压）或 延时关闭机组（低压）的严重报警。也能配置NTC传感器的读数，参数是/3和/4。多功能输出根据不同型号，ir33系列也能提供一个额外的多功能输出用于控制另一个配有开关动作机组的远 程控制报警信号。实时钟大多数型号配有内置实时钟。Pump down（排空）这个功能保证当蒸发器排气时，压缩机关机（参看“pump down和低压章节”冷凝器这些控制器提供的新特征之一是通过一个NTC传感器输入管理冷凝温度，兼有报警和控制两个功 能，使用参数H1配置的辅助输出。双蒸发器能管理连接在同一回路上的两个独立的蒸发器。它们两个除霜结束温度也是独立的，通过参数 dtl/dt2 设置。HACCP这个功能是作为一个标准，所有配有时钟卡的型号都具有这一功能。超级市场对这一功能需要有上 升趋势。这一功能允许监控测量关键点和记录高温报警或功率不足。灯光管理ir33系列产品已经增强了门打开时灯光管理功能。按键保护可以取消按键和远程控制避免非授权人士干预。尤其当控制器安装在对公众开放的地区，要特别注 意这一点。5+030220140-rel.1.0-del持续循环“持续循环”功能保证压缩机能运行相关参数设置的时间下。当需要迅速降低温度时，这一功能非 常有用。串行连接通过串行网络，使用一根双绞线屏蔽电缆，所有ir33型号都有一个RS485串行口用于连接远程监 视器或远程维护系统。防护等级在ir33系列中，前面板的垫圈和用于构造按键的材料保证控制器的前面板防护等级为IP65。安装ir33系列控制器使用螺钉能安装在前面板上，或使用塑料制造，尺寸紧凑的两个快速装配侧面支 架。在线测试ir33系列控制器使用最先进的SMD技术制造。所有的控制器都在“INYIRCUIT TESTING”系统下 进行所有元件的电气运行检测。这个测试100%地对所有元件执行。NTC传感器Ir33系列控制器能管理两种类型的NTC传感器（参看参数/P）：标准版本-5090（NTC0*HP*）或另一种能测量高温的传感器，最高温度可达150（增强型-40150）。Watch dog考虑存在电磁干扰时，这一特性能阻止微处理器不能对机组进行控制。在机组不能正常运行的情况 下，watchdog功能可重新建立最初的运行状态。并不是所有的竞争者为其产品配有这一安全特性。电磁兼容性ir33系列产品的电磁兼容性遵守EU标准。ir33系列产品的质量和安全性由CAREL IS09001认证的 质量和设计体系以及CE标准保证。网络功能ir33系列控制器允许多路除霜管理，远程报警信号和通过本地网下载参数。2.用户界面ir33用户界面由功能强大和吸引人显示屏以及按键组成。显示器带小数点3位数码显示，有图标。能显示温度，代码，所有参数值，和机组主要状态。硅胶按键保证易于使用且可靠，允许直接访问 HACCP,灯光管理，除霜和持续循环功能。6+030220140-rel.1.0-del内J_后-於二一32.1显示和图标 压缩机：压缩机启动时亮；压缩机在安全时间延时动作时闪烁。风机：风机启动亮；风机的动作因为外部信号或程序处于进程中而受到阻止时闪烁。除霜：除霜动作时亮；除霜的动作因为外部信号或程序处于进程中而受到阻止时闪烁。辅助加热器：防湿加湿器动作时闪烁，当所选择的辅助输出用作辅助加热器时亮。报警：延时外部开关量输入报警预动作时亮，在正常运行条件下，有报警事件闪烁（高/低温）或立即报警事件或外部开关量输入延时。时钟：如果设置了一个除霜时间段，则图标亮；机组启动时也会亮几秒钟，说明存在实时钟。灯光：如果防湿功能动作闪烁，选择辅助输出1作为灯光动作时亮。服务：有故障时闪烁，如E2PR0M错误或传感器故障。字符显示：显示范围为-50-150,小数点显示分辨率范围为-19.9一19.9。HACCP：如果HACCP功能有效亮，有新的HACCP报警存储（在显示器上显示HA或HF报警）时闪 烁。01）持续循环：持续循环功能动作时亮，持续循环动作因为外部信号或程序处于进程中（压缩机最 小停机时间表）而受到阻止时闪烁。2.2按键（12）PRG/MUTE：-让蜂鸣器停止鸣叫，取消报警继电器动作；-接收自动网络地址赋值请求页面期间，如果按压这一按键超过1秒钟，就会启动地址赋值程序7+030220140-rel.1.0-del段（参看自动串行地址赋值程序）。-同时按压SET键和本按键超出5秒钟，可访问设置“F”型参数菜单（配置参数）或下载参数。-设备上电时，按压该键超出5秒钟，可启动设置默认参数值程序段。-同时按压和本按键，能复位任何已经动作的手动复位报警（rES信息表示报警已经复位）；相关报警继电器取消动作。（14）SET：-按压该键超出1秒钟，显示或允许设置设定点；-同时按压工和SET键超出5秒钟，可访问用于设置“C”型参数的菜单（配置）。-同时按压干和SET键超出1秒钟，显示用于HACCP相关报警的子程序段（HA,Han,HF,HFn）o-同时按压三二和SET键超出5秒钟，启动报告打印程序（可使用功能，管理可被执行）。UP/AUX：-按压该键超出1秒钟，可让辅助输出1动作或取消动作。-同时按压UP/AUX键和键超出5秒钟，可动作或取消动作持续循环操作（ccbt,ccE分别 表示持续循环开始和结束）。-同时按压SET和UP/AUX键超出1秒钟，显示用于HACCP相关报警的子程序段（HA,Han,HF,HFn）o注意：当按压每一个按键时，会发出一个简短的鸣叫声，这一信号不能取消。2.3显示和删除HACCP报警1）同时按压和SET键超出1秒钟，显示HA和HF报警的参数的第一个名称。2）使用可和V按键显示HA和HF报警的相关代码；3）看到目标参数时，按压SET键，显示该参数值；4）如果选择的参数是HA或HF,使用*和按键能滚动年，月，日，小时，分钟和报警发生时间和 持续的时间。例：V V V V,and start again接下来显示最后一个报警发生在2003年6月22号，持续了 99个小时。5）再一次按压SET键，返回HA和HF报警相关参数列表；8+030220140-rel.1.0-del在菜单里有如下的操作：a）通过按压和SET键超出5秒钟，可删除HACCP报警（rES信息表示报警已经删除，HACCP LED 灯停止闪烁，HA或HF信号也复位，初始化HA监视）；而,b）通过按压干，SET和一键超出5秒钟（rES信息表示报警已经删除，HACCP LED灯停止闪烁,HA或HF信号也复位，初始化HA监视），删除HACCP报警和保存的报警记录（Han,HA,Hal,HA2,HFn,HF,HF1,HF2）O6）任何时侯，按压二键超出3秒钟或不按压任何按键等待TIMEOUT结束（60秒），机组恢复正常 运行。2.4 AUX按键F?键用来给辅助逻辑输出1赋值。然而，能给H1赋予不同的功能。AUX的默认配置，根据赋予的功能，显示器出现不同的动作图标。物理输出按键功能图标辅助输出1AUXAUX（默认）AUX接下来，条件发生变化时，赋予不同的功能，再按压按键时，图标切换成LAMP。物理输出按键功能图标辅助输出1AUXLIGHTLAMP3.安装安装控制器步骤如下，参看手册后面的接线图。1）连接传感器和电源：使用横截面为1皿犷的屏蔽电缆，传感器能安装在离控制器io米远的地方。使用屏蔽电缆可提高抗干扰能力（屏蔽电缆的一个末端连接到电气面板的接地端即可）。2）编程设备：对于详细细节请参看“编程设备”章节。3）连接激励：控制器编程后才能连接激励。在连接过程中，要仔细核对继电器的最大容量，遵守 技术说明指示。4）串行网络连接：所有ir33控制器都要配有一个串行接口用于连接监视网络，通过串行接口卡（IR0PZ48500）。在进行接地操作时要注意，尤其注意给设备供电的变压器的副边线圈子不能接 地。如果变压器的副边需要接地，需要一个绝缘变压器安装在一系列设备间，这些设备连接在 同一个绝缘变压器上。无论如何，我们推荐为每一个设备提供一个独立的绝缘变压器。9+030220140-rel.1.0-del警告：应避免把设备安装如下环境中：相对湿度大于90%,无凝露；严重的振动或敲击；持续喷射的水流下；暴露在有攻击性或污染的气体环境下（如硫，氨气体，盐雾，烟雾），因为这些气体会引起腐蚀 或氧化；高频电磁或电波干扰（如在天线附近）；暴露在阳光和空气中，环境温度范围变化大的条件鼠在连接控制器时，下面的警告必须要遵守：如果电源连接不正确，可严重损坏系统；使用适合端口的电缆接头。松开每螺钉，装配好电缆接头，然后拧紧螺钉；最后用手拉一下接 线，检查是否牢固。当拧紧螺钉时，不要使用自动螺丝刀。使用螺丝刀拧紧螺钉的扭矩不能超 出 50Ncmo 尽可能把传感器信号和开关量输入电缆线与电感负载和电力负载分离开来（至少3米），避免任 电磁干扰。不应该把电力电缆和传感器电缆放在同一个导线套内（包括用于同一个电气面板）。不要把传感器电缆放在电力设备附近（接触器，回路断路器等）。尽可能地减少传感器电缆线的长度，避免电缆线在电力设备附近。使用防护等级为IP67传感器作为结束除霜传感器，把传感器垂直放在翅片里，便于冷凝物的排 放。温度调节器传感器没有极性，接线时不考虑极性。清洁设备清洁设备时，不需要酒精，碳氢化合物，氨水等，使用中性清洁剂和水。4.编程设备使用前面板，可修改运行参数。运行参数分成两大类：高频使用参数（“F”类型）和配置参数（“C 类型使用口令对配置参数进行保护，阻止非受权人士进行非法修改。4.1 访问类型参数按压a键超出5秒钟（如有报警动作，蜂鸣器停止鸣叫），显示器显示可修改“F”类型参数的第 一个代码。10+030220140-rel.1.0-del4.2访问“C”类型参数1）同时按压K 和SET键超出5秒钟，显示器显示“00”数码，表示输入口令提示；dd 2）同时按压干和弓键直到显示“22”（这个口令代码允许访问参数）；3）确定按压SET键，显示器显示“C”类型参数的第一个代码。4.3修改参数在显示参数后，进入“C”类型参数或“F”类型参数，步骤如下：1）按压一键或键直到达到参数修改。当滚动显示屏时，显示器上会出现相对应的参数类型的 图标。.2）或者按压2键显示和快速修改参数组的菜单。一3）使用百键和键翻屏滚动，显示器上会显示各种类型参数的代码（参看运行参数概要），接 着会显示相对应的图标（如果存在）。4）当到达目标参数类时，按压“SET”直接到达目标参数类的第一个参数（如果在已选择的参数 类里没有看到参数，按压“SET”类没有效果）。5）在这一段内，持续滚动参数，或按压键返回参数类菜单。6）按压“SET”键显示相关参数值。7）使用垂键和键增加或减少相应的数值。8）按压“SET”键临时保持新值和返回参数代码的显示。9）重复上面1和2的操作。10）如果参数还有子参数，按压“SET”显示第一个子参数代码。11）按压而键和键能显示所有子参数。12）按压显示相对应的数值。13）使用一键和键增加或减少相应的数值。14）按压“SET”键临时保持新值和返回参数代码的显示。15）按压2返回显示上一级父参数。11+030220140-rel.1.0-del4.4保存赋予参数的新值决定储存修改参数的新值，按压口超出5秒钟，退出参数设置程序。对参数所作出的所有修改，暂时保存在RAM里，正常运行不按压任何键60秒允许参数设置终止。注意：如果编程修改参数是因为时间过时而结束，时钟参数不会复位。当进入时，这些参数立即被 保存。占如果设备在按压歹前关机，则先前对所有参数的修改和暂时保护的数据全部丢失。4.5参数分类参数根据初始的字符和图标分成逻辑组，以及类别。下表列出类别和字符：参数类别字符图标/温度传感器管理参数Pro丸r温度控制参数CtLc压缩机动作时间和动作参数CMPod除霜管理参数dEF母A报警管参数AIMAF风机管理参数Fan*H配置总体配置参数CnfMH haccpHACCP参数HcPrecRTC参数reco4.6通过网络下载参数91）同时按压皿*和SET键超出5秒钟；显示器显示“00”。2）按压封媪或键增减数值直到显示“66”（下载动作口令）。3）按压SET键确定。4）显示器显示“dnl”，表示处于下载进程中。5）在程序结束时，“dnl”会消失，如果有错误，会显示dld6表示机组发生错误。4.7设置设定点显示或设置设定点，步骤如下：1）按压“SET”键超出1秒钟显示设定点；12+030220140-rel.1.0-del2）使用4傩或键增减设定点，直到达到目标值；3）按压“SET”键确定新值。4.8手动复位报警如果报警的条件已不存在，同时按压4键和键超出5秒钟复位手动复位报警。4.9设定默认参数值程序为控制器设定默认参数值，如果“Hdn”=0,步骤如下：1）关闭设备；2）再一次上电设备，按压三键直到“0”值出现；3）使用而键和键选择设置目标参数。这些设置可在0和“Hdn”间选择;笈4）按压“三”显示“Std”信息。设置客户化注意0N0用于设置可以看得见的参数1YES设置可见参数的等级和所有运 行参数的数值。机组参数不能设置234566注意：如果有适合的硬件（扩展EEPR0M存储器），客户化参数仅能使用控制器上。如果在下载一组客户化默认参数时，出现EFEEPR0M错误（控制器上的存储器出现错误），通过 关闭设备重新开启设备能重新存储先前的参数。如果有一个EF EEPR0M错误，维护上载参数，进入参数配置模式，使用专门程序，检查这些数 值，并把它们保存在EEPR0M里。操作结束后，EEPR0M错误信号会消失。如果在上载一组客户化默认参数时，重复出现EF EEPR0M错误。使用硬件编程钥匙校正设备上EEPROMo 上载一组客户化默认参数值后，控制器会自动升级存储器，保存参数的等级和数值。所有客户化参数默认值“Hdn”必须有相同的值。13+030220140-rel.1.0-del为了安全，参数“Hdn”设置不能被看见。4.10串行地址自动赋值程序通过安装在CAREL网络上的PC机上的设备，串行地址自动赋值程序用来设置和管理所有设备。有如下特性：1）使用运行设备，启动“网络定义”程序；设备开始传递专用信息（!ADR）包括网络地址;2）按压连接在网络上设备的三键，设备能辨认远程设备上传送过来的信息，自动设置需要的地 址值并传回确定信息给远程设备，包含机组代码和软件版本（信息“V”）。当远程设备传递的信息被辨认时，设备会显示信息“Add”1秒，接着串行地址值。3）设备接收到来自连接在网络上机组信息，设备把信息保存在其数据库。增加串行地址值并重发一个（!ADR，）信息；从这点开始，程序从第2步对连接在网络另 一个设备能重复，直到网络中所有的地址都确定。注意：当给设备赋值的程序结束后，为了安全，对设备的操作被限制1分钟。在这一时间内，不同地址值不可以赋予同一设备。5.。附件5.1参数拷贝钥匙编程钥匙 PS0PZKEY00/A0编程钥匙PS0PZKEY00（图5.1.1）和PSOPZKEYAO（图5.1.2）为CAREL控制器配置用来拷贝CAREL 控制器ir33全部参数。这个控制器必须连接到控制器上的接口上（4针AMP）,在控制器没有打开 时，也能工作。遵守控制器的运行说明（参看图5.1.3）。编程钥匙 IR0PZKEY00/A0编程钥匙 IR0PZKEY00/A0 不同于 PS0PZKEY00/A0,PS0PZKEY00/A0 需要使用 PS0PZKEYG00；IR0PZKEY00/A014+030220140-rel.1.0-del能建立七种不同类型的设备配置。这个钥匙必须连接控制器配置接口（4针AMP）上。钥匙IROPZKEYOO/AO仅能和控制器一起工作，基于ir33平台（如，ir33,ir33DIN 型，powercompact,pwercompact small,mastercella new version）0所有操作都是在设备不上电的情况下进行。注意：PJOPZKEYOO 仅用于 PJ 控制器，PSOPZKEY*仅用于 powercompact/ir33,Mastercella,power-split,MGEt I/O 模块。使用两个拨码开关，有三种功能可供选择。移开电池的封盖，可以访问这些开关。把参数上载到控制器的参数按键上（上载）；从按键上载到控制里（下载）；extended copy from the button to a controller（extended download）o 警告：相同代码的参数可在不同设备间拷贝。上载操作总能执行。5.1.1拷贝和下载参数下面的操作用来上载或下载或长期下载，只需简单地改变拨码开关的设置：1）按钮的打开后面板，把拨码开关放在2位置，根据想要的目标操作；2）关闭按钮的后面板，把按钮插入控制器的接口里：3）按压按钮并检查LED情况：红色闪烁几秒，然后是绿色表示运行完全正确。其它的信号和LED闪烁表示有问题发生：参看下面表格。在运行结束，释放按钮，几秒后LED灯灭。4）从设备上移走按键LED信号错误意思和解决方案红色LED闪烁开始拷贝时电池电量不足更换电池绿色LED闪烁在拷贝期间或拷贝结束，电池电量不足电池电量不足，更换电池，重新操作。红/绿LED闪烁（黄色信号）设备不兼容这个错案发生下载功能，检查控制代码，仅能运行 兼容代码的拷贝。红和绿LED亮拷贝时数据错误设备EEPR0M错误，按钮不 能拷贝。红色LED常态数据传送错误重复操作，如果问题仍存15+030220140-rel.1.0-del在，检查连接的按钮。LED灭电池断开检查电池图 5.2.1注意：1在上载或下载操作开始，设备上的蜂鸣器会发出鸣叫；2运行参数和控制器不正确，下载操作也能执行。如果在机组参数有一些错误，按钮可以覆盖它们。当从按钮接收机组参数时要仔细。要确定控制器的低水平的操作（机组模式，接口类型，继电器的 逻辑，显示器的灯光，继电器控制信号配置水平静）。机组的原始参数必须被存储确保控制器运 行正确。5.2紧凑型遥控器紧凑型遥控器配有20个按键，允许直接访问如下参数：温度 除霜 风机 报警 HACCP 也能控制如下功能：开始除霜 辅助 灯光 开/关 停蜂鸣器标准远程遥控器配有4个按键：PRG/mute,SET,UP和DOWN；它能访问设备提供的所有功能。根据功能，按键分成三组：允许或取消远程控制的按键（图5.2.2）；仿远程设备按键（图5.2.3）；直接显示/修改最通用的参数按键（图5.2.4）；动作或取消动作远程控制的使用按键直接功能延时功能START用于允许远程控制；每一个设备显示其允许代码16+030220140-rel.1.0-delEXIT结束远程控制的运行；取消所有改变模式的参数PRG用来显示配置参数按压5秒钟结束远程控制，保 存修改参数。NUMERS用来选择设备，进入显示的有效代码表 5.2.1按压开启键，每一个设备显示它自已的远程控制允许代码（H3）。数字按键用来输入设备询问的允许代码。运行结束时，只有选择了允许代码的设备，遥控器才能对其进行编程。其它的设备保持正常运行。访问设备不同的允许代码，在这期间，仅允许遥控器对 目标设备进行编程，没有干扰危险。允许遥控器编程的设备显示读数和rCT信息，这个状态 称为0等级。仿真设备按键高亮度部分用来仿真控制设备按键。在0等级中（显示读数和rCT信息），下面功能动作:按键功能Def开始和结束除霜Aux动作或取消辅助继电器1动作或不动作Light动作或取消辅助继电器2动作或不动作0N/0FF设备开/关PRG/mute蜂鸣器停止鸣叫，如果机组开机，取消动作报警继电器表 5.2.2在这一等级，SET和PRG/mute键也动作，用来动作设定点（等级1）和配置参数（等级2）。按键直接功能延时功能PRG/mute修改配置参数按压5秒钟结束远程控制使用，保修改参数17+030220140-rel.1.0-delSET修改设定点表 5.2.3等级1和等级2,PRG/mute,SET,UP和DOWN键重复 设备按键上相对应的功能,这样，所有的设备参数都 能显示和修乐，不需要专门的捷径按键。直接显示/修改最通用参数下面的相关参数：温度；除霜；报警；风机；HACCP使用专门按键盘直接访问。5.3 RS485串行接口板RS485串行板(IR0PZ48500),如图5.3.1所示，允许ir33设备连接到RS485串行网络用于监视。接口板与设备之间的连接图如5.3.2,对于细节，请参看相关设备技术页。一件一3.5.4转发器显示接口板转发器显示接口板(IROPZDSPOO),如图5.4.L需要把ir33接连接到转发器显示器(IROORGOOOO)用于读取第三传感器的读数。图5.4.2显示接口板与设备之间的连接；更多信息，参看相关技术页。18+030220140-rel.1.0-del5.5转发器显示器连接电缆接口与转发器之间的连接电缆，代码如下:PSTCONO1BO=1.5 米；PSTC0N03B0=5 米；PSTC0N05B0=5 米；6.功能描述6.1型号下面是各种控制器相关功能的概述：型号S：除霜停压缩机的静态机组 压缩机正向和反向控制；根据时间或温度进行除霜，除霜停压缩机;持续循环；温度报警监视。型号Y:配电加热器或热气除霜的静态机组 压缩机正向和反向控制；根据时间或温度进行电加热器或热气除霜;持续循环；温度报警监视。19+030220140-rel.1.0-del型号F:配电加热或热气除霜的通用机组(115-230V)压缩机正向和反向控制；根据时间或温度进行电加热器或热气除霜；蒸发风机控制；持续循环；温度报警监视。型号C：配4个继电器 压缩机正向和反向控制；根据时间或温度进行电加热器或热气除霜；蒸发风机控制；持续循环；温度报警监视；辅助输出管理。相关型号允许功能：表 6.1.1型号C能配置一个可编程的辅助继电器，描述如下:功能SYFC压缩机控制XXXX除霜停压缩机XXXX电加热器或热气除霜XXXX持续循环XXXX值日设置XXXX蒸发风机XXXX辅助输出X 报警输出，常开或常闭；辅助输出；灯光输出；第二蒸发器输出；排空阀控制输出；冷凝风机控制输出；第二压缩机延时输出；20+030220140-rel.1.0-del 辅助输出，配取消SET关机功能；灯光输出，配取消SET关机功能；相关输出没有功能 控制反向模式输出，配中性区。根据型号不同，控制配有两种开关量输入（或三个传感器输入）。相关功能如下：立即报警；延时报警：,允许除霜：,开始除霜；门开关与压缩机和风机开启和关闭相关联和灯光管理。远程开/关；门帘开关配有设定点变量和灯光管理；门开关与风机停机相关联和灯光管理；,正向/反向模式选择；光源传感器灯光管理；门开关与压缩机和风机开启和关闭相关联，不配灯光管理。门开关与风机停机相关联，不配灯光管理。控制器配有一组最大数目为4的传感器（其中三个可以是开关量输入工传感器的功能如下:环境传感器（用于计算有效控制传感器的数值）；产品传感器（如有必要，用来计算有效传感器的数值）；除霜传感器（主或第二蒸发器；冷凝传感器（用于控制冷凝风机）。其它功能可增强冷冻控制器功能：实时钟，实时钟表管理除霜；HACCP实时钟报警管理；辅助输出动作或取消实时钟管理；实时钟用于设定点自动变化量；串行接口（可选）用于连接CAREL监视系统；连接转发器显示器的接口；打印报警报告设备（功能可用，需要设备管理）。21+030220140-rel.1.0-del6.2机组启动时测试显示器和按键当控制器上电时，有一个专门程序测试显示器和按键表 6.2.1阶段显示器按键注意第一步每两秒显布器完 全关闭按压PRG两秒钟设置默认值第二步每两秒显示器完 全打开没有效果第三步）显示两秒按压每一个键，点亮专门章节在这阶段，出现时钟 19表示存在RTC第四步正常运行正常运行6.3控制器开和关有好几个方法可以关闭机组：监视器和开关量输入。在这些运行模式内，显示器会显示你所选择的参数/tl,或者是关机信息。开关量输入能用来开/关控制器，设置参数A4/A5为“6”。来自开关量开关机组的优先权高于来自监视器的同一功能。原始信号优先权注意动作开关量输入优先权1（较高）0N/0FF无效根据开关量输入水平监视优先权3（较低）来自监视器来自监视器 不同变量值表 6.3.1注意：如果选择不至一个开关量输入作为开/关功能（A4和A5=6）,当所有开关量关闭时，机组开 机状态仍然动作。如果接触器触头打开，机组关机。在关机状态下，下面的动作无效：,压缩机控制（pump down阀关闭）；除霜（循环或手动）；风机控制；风机在低相对湿度下的控制；持续循环；22+030220140-rel.1.0-del 冷凝风机控制（如允许）。报警如下：-低温（L0,报警复位，和监视初始化）；-高温（HI,报警复位，和监视初始化）；-来自外部触点的立即报警（IA,报警复位，和监视初始化）;-来自外部触点的延时报警（dA,报警复位，和监视初始化）:-因为时间到结束除霜（Edi,Ed2,报警复位）；-因为最大时间到，pump down报警结束（pd,报警复位）；-来自外部触点的低压报警（LP,报警复位，和监视初始化）;-pump down功能自动启动（AtS,报警复位和监视初始化）；-预报警：冷凝器高温（cht,报警复位和监视初始化）；-报警：门打开过长时间（door,报警复位）；-HA类型HACCP报警（报警复位，报警复位和监视初始化）；-HF类型HACCP报警（报警复位，报警复位和监视初始化）；蜂鸣器（关闭）和报警继电器（无报警状态）；HACCP 功能；,除霜请求：-根据编程时间段：-根据压缩机运行时间；-来自开关量输入（如允许）；-来自按键和监视器 来自开关量输入除霜允许（如允许）；正向/反向来自开关量输入（如允许）；允许如下功能：修改和显示高频使用的配置参数和设定点：辅助继电器1开/关（设为灯或辅助）：选择显示的传感器（M模式）；在pump down功能时压缩机自动启动（如允许）；门开关（配有风机和压缩机关闭）限制灯光管理；远程开/关；门帘开关，限制灯光管理；23+030220140-rel.1.0-del 门开关（风机关闭）限制灯光管理；光源传感器管理。升级除霜间隔“dl”；报警如下：-控制传感器错误；-传感器1错误（E0）；-传感器2错误（E1）；-传感器3错误（E2）；-传感器4错误（E3）；-传感器5错误（E4）；-时钟卡报警（Etc）；-e_prom报警，机组参数（EE）；-e-prom报警，运行参数（EF）；灯光或辅助开/关基于设置时间段；基于设置的时间段，修改设置点；注意：在关机状态下，除霜间隔“dl”总是被更新，为了维护这个间隔的周期性；如果在机组关机 时，一个除霜间隔终止，这一事件会被保存下来。在控制器再一次开机时，除霜请求会发生。控制器从开机到关机的过程如下：考虑压缩保护时间；执行pump-down程序（如允许）；强制除霜停止，重新开机时不能重复；强制循环停止，重新开机时不能重复；控制器从从关机到开机步骤如下：考虑压缩机保护；不执行启动除霜，与停电一样；压缩机和风机延时。6.4辅助管理辅助输出由多个条件控制：按键，监视，开关量输入，和时间段。辅助开关的开和关根据如下事件：辅助：动作24+030220140-rel.1.0-del表 6.4.1按键按压按键监视器来自监视器的不同变量开关量输入转变触点的状态时间段根据日，小时，分钟开关机组因此，如果开关量输入有效，来自按键或监视器的辅助输出总能动作，或取消动作。注意：时间段开机和关机事件（参数tON和tON）或辅助功能（根据参数H8）总是在关机状态下动 作。6.5灯光管理灯光由多个条件管理：按键，监视器，门开关和门帘开关。在如下条件下灯光开或关：表 6.5.1灯光动作按键按压按键监视器来自监视器的变量值门开关改变接触器的状态（触点打开或关闭）门帘开关改变接触器的状态（触点打开或关闭）光源传感器检测光源当开关量输入（选择门或门帘开关）是可设置的，从按键或监视打开或关闭灯。注意：门开关配有两个不同逻辑用于开/关灯源。灯的状态不被影响，仅在压缩机和风机动时亮；当机组关机时，时间段内灯辅助开关事件也动作。注意：防汗加热器功能，当控制器停机或开机，保持灯光输出关机直到控制程序低于设置值。当这 事件发生时，灯光输出动作。6.6除霜参数“dC”为参数dl（除霜间隔）和dPl,dP2（最大除霜持续时间）设置时间确定单位。如果把辅助继电器选作辅助蒸发器除霜输出（H1）,两个蒸发器同时除霜。参数d/1显示为主蒸发器设置的除霜传感器（第一传感器作为除霜传感器）；参数d/2显示为第二 蒸发器设置的除霜传感器（第二传感器作为一个除霜传感器）。如果没有传感器赋予作为除霜传感器，除霜结束根据除霜结束到而结束，在dtl和dt2时间过后。6.6.1除霜事件25+030220140-rel.1.0-del下列事件动作除霜功能:事件执行动作条件除霜dl过期的间隔根据允许的状态在间隔过期RTC触发过期根据允许的状态压缩机运行时间根据允许的状态当除霜开始跳过除霜逻辑除霜dl过期间隔根据允许的状态在间隔过期后在启动时根据允许的状态在启动期间+d5开关量输入根据允许的状态当除霜开始监视器根据允许的状态按键总是表 6.6.1.1注意：除霜从按键或监视器开始总是被执行的，甚至当有一个来自外部开关量输入的延时除霜请求 或一个有效的除霜输入（处于无效或延时状态）除霜都被执行。警告：如果参数r3设为1（正向）或2（反向），不会执行除霜。6.6.2除霜请求状态当动作除霜的事件中有一个事件存在，但除霜不会马上开始，因为如下原因：压缩机和风机启动延时（CO）,压缩机延时动作；压缩机保护时间（Cl,C2,C3）,压缩机延时动作；低压报警（仅配有热气除霜），延时压缩机动作；持续循环运行。pump down程序运行，因为延时了压缩机动作；开机除霜（d5）；配除霜开始或有效的开关量输入延时除霜（d5）；来自外部开关量输入（A4,A5,A6）立即报警，因为引起了压缩机动作的延时；来自外部开关输入（A4,A5,A6）时间A7立即报警，因为它引起了压缩机动作的延时；冷凝器高温报警（仅在热气除霜），延时压缩机动作；房门打开（仅在热气除霜下，如果压缩机受门管理逻辑影响）。6.6.3开始除霜通过电加热器或热气除霜，根据参数dO的值。如果选择根据温度除霜，当蒸发器的传感器读数低于除霜结束温度时，才能执行除霜动作（dPl和dP2）o如果有一个传感器发生错误，两个蒸发器同时进行电加热器除霜；26+030220140-rel.1.0-del 压缩机停机（运行pump down,如允许）。d3时间过去；主蒸发器和第二蒸发器除霜继电器动作，运行电加热器。热气除霜：压缩机开机；d3
