九年级物理上册欧姆定律复习课件苏科版.ppt

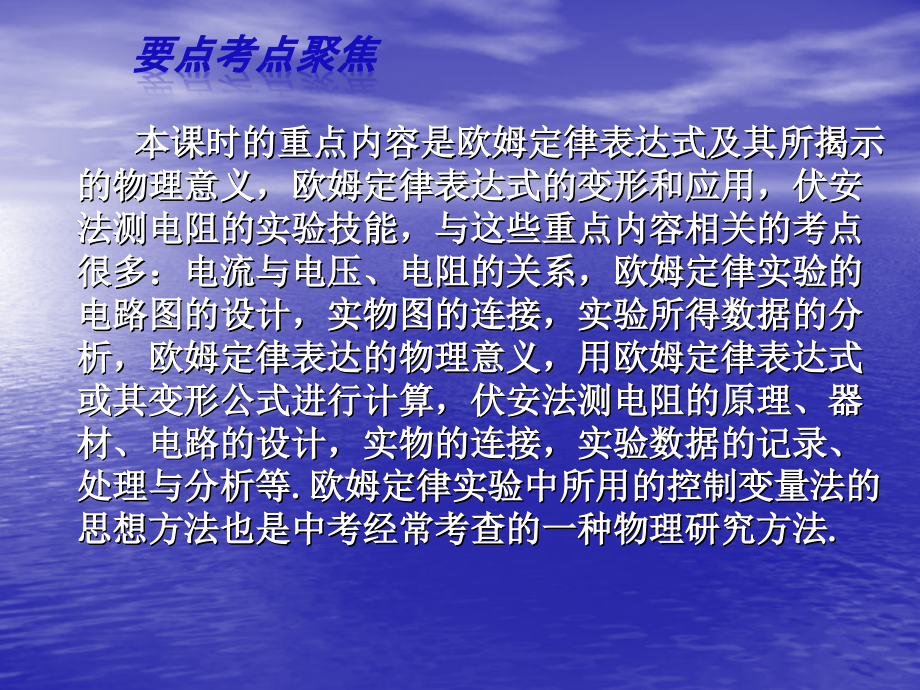

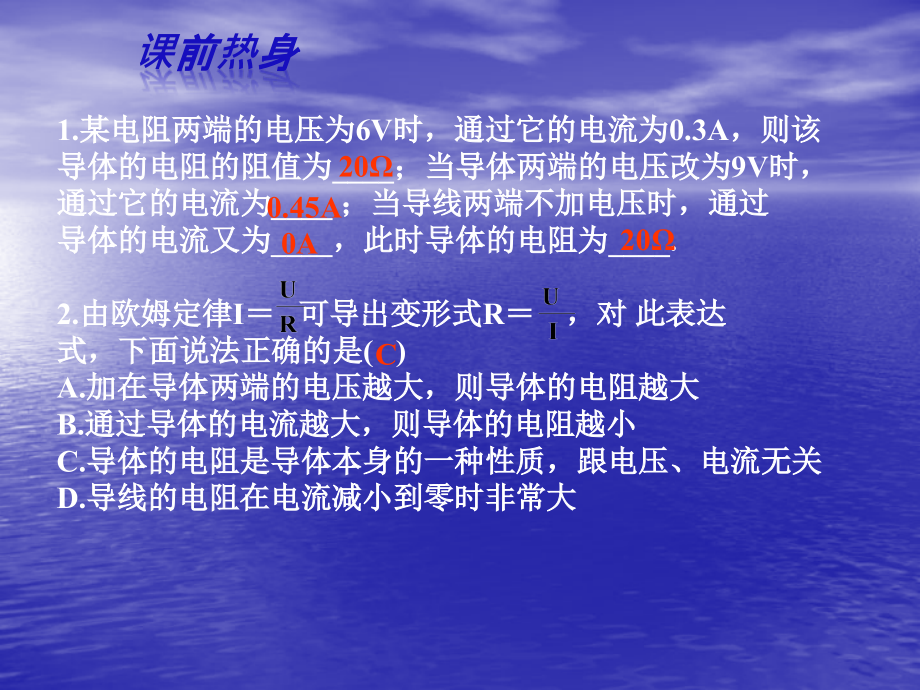

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,要点考点聚焦,本课时的重点内容是欧姆定律表达式及其所揭示的物理意义，欧姆定律表达式的变形和应用，伏安法测电阻的实验技能，与这些重点内容相关的考点很多：电流与电压、电阻的关系，欧姆定律实验的电路图的设计，实物图的连接，实验所得数据的分析，欧姆定律表达的物理意义，用欧姆定律表达式或其变形公式进行计算，伏安法测电阻的原理、器材、电路的设计，实物的连接，实验数据的记录、处理与分析等.欧姆定律实验中所用的控制变量法的思想方法也是中考经常考查的一种物理研究方法.,课前热身,1.,某电阻两端的电压为,6V,时，通过它的电流为,0.3A,，则该,导体的电阻的阻值为,_,；当导体两端的电压改为,9V,时，,通过它的电流为,_,；当导线两端不加电压时，通过,导体的电流又为,_,，此时导体的电阻为,_.,2.,由欧姆定律,I,可导出变形式,R,，对 此表达,式，下面说法正确的是,(),A.,加在导体两端的电压越大，则导体的电阻越大,B.,通过导体的电流越大，则导体的电阻越小,C.,导体的电阻是导体本身的一种性质，跟电压、电流无关,D.,导线的电阻在电流减小到零时非常大,20,0.45A,C,0A,20,课前热身,3.,将一个,5,的定值电阻与一滑动变阻器串联接在,3 V,的电路中，已知定值电阻的两端的电 压是,1 V,，那么通过滑动变阻器的电流是,_ A,，此时滑动变阻器接入 电路的电阻为,_.,0.2,10,课前热身,3.,如图所示为,“,欧姆定律,”,一节中,“,研究电流与电阻关系,”,的实验电路图,.,(1),为了达到研究的目的，实验过程中必须保持,_,不变；,(2),当开关,S,闭合后，电压表的读数是,2.5 V,，电流表的读数是,0.5 A,，现在将阻值为,5,的,电阻,R,换成阻值为,10,的电阻接入电路来进行研究，则下一步应进行的操作是,_.,电阻两端的电压,调节滑动变阻器，使电压表的示数保持为,2.5V,课前热身,4.,用图,8-1-1,所示器材测小灯泡的电阻,(1),在电路图,8-1-1(a),的内标上电流表或电压表的符号，两边注明正、负接线柱,.,(2),接电路图在图,8-1-1(b),上用笔画线代替导线连接电路,.,图,8-1-1,典型例题解析,5.,在图,8-1-2,所示电路中，电源电压不变，当滑动变阻器的滑片,P,由左端向右移至中点的过程中，下列判断中正确的是,(),A.,电压表,V,和电流表,A,1,、,A,2,的示数都增大,B.,电流表,A,1,的示数变大，电流表,A,2,的示数和电压表的示数不变,C.,电流表,A,2,的示数变大，电流表,A,1,和电压表的示数不变,D.,条件不足，无法判断,B,图,8-1-2,典型例题解析,6.,用伏安法测电阻的电路如图,8-1-3(a),所示，若待测电阻阻值在,10,左右，电源电压约为,6V,，请完成下列各题：,图,8-1-3,典型例题解析,(1),在图,8-1-3(a),中的,“,”,内填上相应的电流表、电压表符号，并标明正、负接线柱,.,(2),某同学实验时，能正确测量和读数，但忙乱之中末能将记录的数据填入表格中,(,表格尚未设 计完好,),，仅记录在一张稿纸上如图,8-1-3(b),所示，请你帮他把测得的数据整理好，并按实验要求填好表格,.,(3),测得的电阻值为,_,欧,(,计算结果取,2,位小数,).,(4),当,(a),中滑片,P,向左移时，电压表读数,_,，表流表读数,_.(,选填,“,变大,”,、,“,不变,”,或,“,变小,”,),（,4,）电压表的示数减小，电流表的示数减小,（,3,）,9.71,答案：（,1,）略 （,2,）略,如图,3,所示的电路，电源电压保持不变。闭合开关,S,，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如下图所示。根据图线的信息可知,_(,选填“甲”或“乙”,),是电压表,V,2,示数变化的图线，电源电压为,_V,，电阻,R,1,的阻值为,_,。,乙,6,10,为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图,21,甲所示。当酒精气体的浓度为,0,时，,R,1,的电阻为,60,。在图,21,乙所示的工作电路中，电源电压恒为,8V,，定值电阻,R,2,=20,。求：,(1),当被检测者的酒精气体的浓度为,0,时，电压的示数是多少；,(2),现在国际公认的酒驾标准是,0.2mg/ml,酒精气体浓度,0.8mg/ml,，当电流表的示数为,0.2A,时，试通过计算判断被检测者是否酒驾。,
