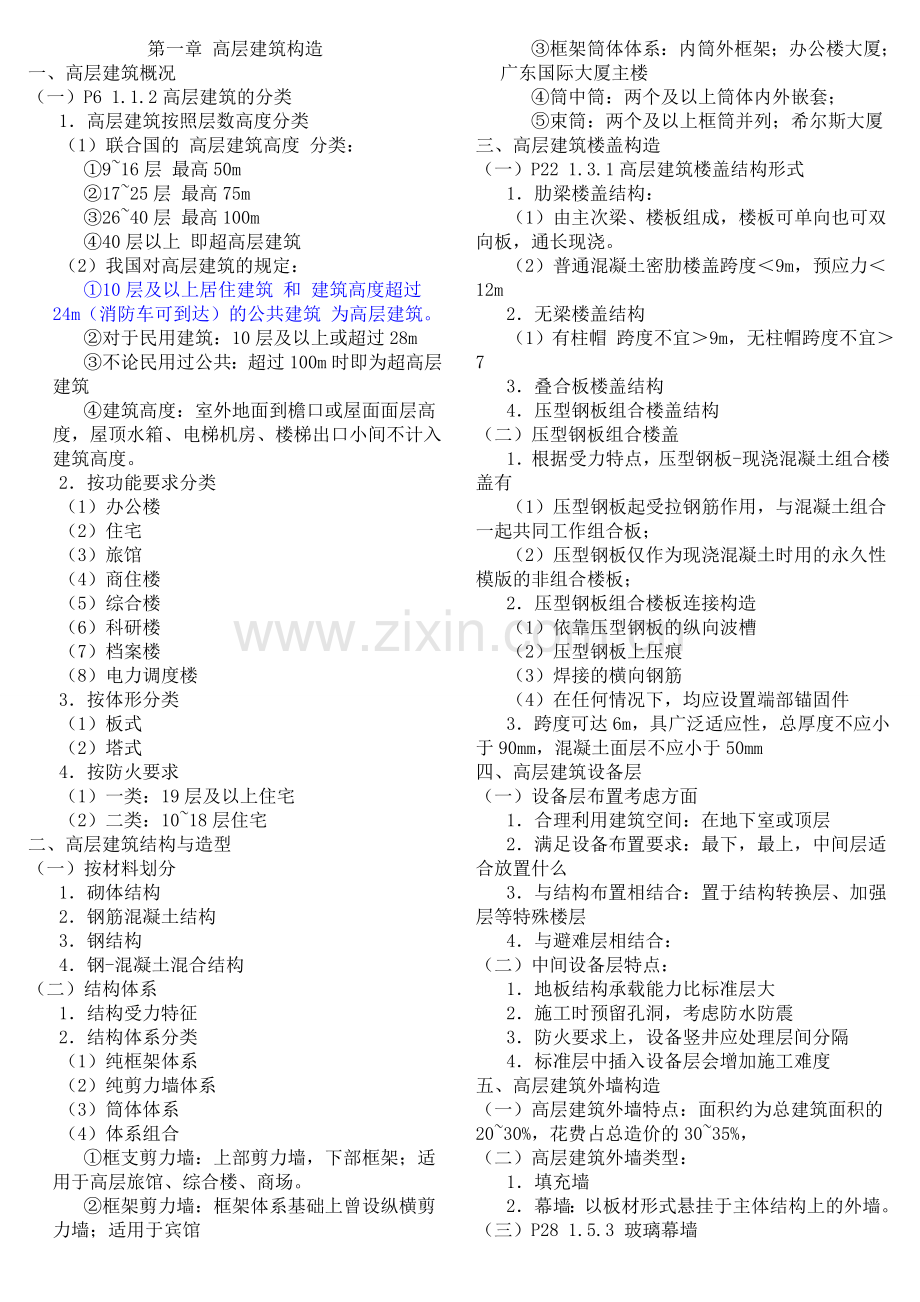

建筑构造下知识点总结-中国建筑工业出版社第四版《建筑构造》下册.doc

第一章 高层建筑构造一、 高层建筑概况（一） P6 1.1.2高层建筑的分类1 高层建筑按照层数高度分类（1） 联合国的 高层建筑高度 分类： 916层 最高50m 1725层 最高75m 2640层 最高100m 40层以上 即超高层建筑（2） 我国对高层建筑的规定： 10层及以上居住建筑 和 建筑高度超过24m（消防车可到达）的公共建筑 为高层建筑。 对于民用建筑：10层及以上或超过28m 不论民用过公共：超过100m时即为超高层建筑 建筑高度：室外地面到檐口或屋面面层高度，屋顶水箱、电梯机房、楼梯出口小间不计入建筑高度。2 按功能要求分类（1） 办公楼（2） 住宅（3） 旅馆（4） 商住楼（5） 综合楼（6） 科研楼（7） 档案楼（8） 电力调度楼3 按体形分类（1） 板式（2） 塔式4 按防火要求（1） 一类：19层及以上住宅（2） 二类：1018层住宅二、 高层建筑结构与造型（一） 按材料划分1 砌体结构2 钢筋混凝土结构3 钢结构4 钢-混凝土混合结构（二） 结构体系1 结构受力特征2 结构体系分类（1） 纯框架体系（2） 纯剪力墙体系（3） 筒体体系（4） 体系组合 框支剪力墙：上部剪力墙，下部框架；适用于高层旅馆、综合楼、商场。 框架剪力墙：框架体系基础上曾设纵横剪力墙；适用于宾馆 框架筒体体系：内筒外框架；办公楼大厦；广东国际大厦主楼 筒中筒：两个及以上筒体内外嵌套； 束筒：两个及以上框筒并列；希尔斯大厦三、 高层建筑楼盖构造（一） P22 1.3.1高层建筑楼盖结构形式1 肋梁楼盖结构：（1） 由主次梁、楼板组成，楼板可单向也可双向板，通长现浇。（2） 普通混凝土密肋楼盖跨度9m，预应力12m2 无梁楼盖结构（1） 有柱帽 跨度不宜9m，无柱帽跨度不宜73 叠合板楼盖结构4 压型钢板组合楼盖结构（二） 压型钢板组合楼盖1 根据受力特点，压型钢板-现浇混凝土组合楼盖有（1） 压型钢板起受拉钢筋作用，与混凝土组合一起共同工作组合板；（2） 压型钢板仅作为现浇混凝土时用的永久性模版的非组合楼板；2 压型钢板组合楼板连接构造（1） 依靠压型钢板的纵向波槽（2） 压型钢板上压痕（3） 焊接的横向钢筋（4） 在任何情况下，均应设置端部锚固件3 跨度可达6m，具广泛适应性，总厚度不应小于90mm，混凝土面层不应小于50mm四、 高层建筑设备层（一） 设备层布置考虑方面1 合理利用建筑空间：在地下室或顶层2 满足设备布置要求：最下，最上，中间层适合放置什么3 与结构布置相结合：置于结构转换层、加强层等特殊楼层4 与避难层相结合：（二） 中间设备层特点：1 地板结构承载能力比标准层大2 施工时预留孔洞，考虑防水防震3 防火要求上，设备竖井应处理层间分隔4 标准层中插入设备层会增加施工难度五、 高层建筑外墙构造（一） 高层建筑外墙特点：面积约为总建筑面积的2030%，花费占总造价的3035%，（二） 高层建筑外墙类型：1 填充墙2 幕墙：以板材形式悬挂于主体结构上的外墙。（三） P28 1.5.3 玻璃幕墙1 玻璃幕墙分类（1） 承重方式不同分为：框支承玻璃幕墙、全玻幕墙、点支撑玻璃幕墙；（2） 框支玻璃幕墙：玻璃面板周边，由金属框架支承的玻璃幕墙； 按构造方式分为：1） 明框2） 隐框3） 半隐框P33安装图 按安装施工方法分为：1） 构件式玻璃幕墙2） 单元式玻璃幕墙2 构件式玻璃幕墙构造（1） 金属框的断面与连接方式 金属框常用断面形式 竖梃与楼板的链接；竖梃与楼板间隙100mm左右 竖梃与竖梃的链接：间隙1520mm，解决热胀冷缩，为了防水，还需用密封胶嵌缝（2） 玻璃的选择与镶嵌 玻璃的种类、性能与选择1） 热工性能：吸热玻璃、反射玻璃、中空玻璃2） 安全性能：钢化玻璃、夹层玻璃、夹丝玻璃 明框幕墙的玻璃安装 隐框幕墙的玻璃板块1） 压块连接2） 挂钩连接                                                      ;                                             P33安装图（3） 立面划分 竖梃：间距不超过1.5m 横档：间距不超过2m（4） 玻璃幕墙的内衬墙和细部构造 内衬墙 防火 排冷凝水3 单元式玻璃幕墙构造（1） 幕墙定型单元（2） 幕墙立面划分（3） 幕墙版安装与固定4 无框式玻璃幕墙构造（1） 上部悬挂式（2） 下部支承式5 点支承玻璃幕墙构造（1） 组成： 玻璃面板1） 必须采用钢化玻璃2） 夹层和中空玻璃内外片玻璃厚度差值不宜大于2mm3） 拼接时要留至少10mm间隙，并填入耐候密封胶 点支承装置1） 爪件2） 连接件：以螺栓方式固定玻璃面板，通过螺栓与爪件连接；3） 转接件：爪件通过转接件与支承结构连，一端与支承结构“焊接”，另一端通过内螺纹与爪件“套接” 支承结构：1） 杆件体系a 钢桁架b 钢立柱2） 索杆体系a 钢拉索b 钢拉杆c 自平衡索桁架（2） 五种支撑结构示意 P42 图（3） 连接件示意 P43 图（四） 铝板幕墙1 铝板幕墙材料及类型（1） 蜂窝铝板（2） 单层铝板幕墙（3） 铝塑复合板幕墙六、 高层建筑地下室构造（一） 地下室防潮（二） 地下室防水1 卷材防水 P48图1-65（1） 外防水：将卷材设在地下室外墙外侧（2） 内防水：将卷材设在地下室外墙内侧2 混凝土防水（1） 普通防水混凝土（2） 外加剂混凝土3 弹性材料防水七、 高层建筑的楼梯、电梯和防火要求（一） 楼梯的布置1 布置要求2 安全疏散设计 P50 表1-63 疏散楼梯的设置（1） 疏散楼梯间布置方式 接近电梯厅 有双向疏散出口（2） 防烟楼梯间要求 楼梯间入口处，设置前室或阳台、凹廊等 前室面积：1） 公共建筑：62） 居住建筑：43） 与消防电梯合用前室则：10（公建）和6（居住建筑）（3） 封闭楼梯间的要求 高度不超过32m的二类高层 楼梯间乙级防火门，向疏散方开启。（4） 剪刀楼梯间要求 按防烟楼梯间要求设置，且各自独立； 高层旅馆办公楼等，每层两个防烟室； 塔式高层可设一个防烟前室，两楼梯间分别设加压送风系统。（二） 电梯1 电梯及电梯厅布置（1） 布置原则 适当集中 分层分区 主通道与电梯厅分隔开 安全可靠，方便用户，其次经济（2） 电梯厅位置（3） 消防电梯设置2 电梯类型（1） 使用性质分（2） 行驶速度分第二章 建筑装修构造装修材料：无机、有机；装修部位：外墙、内墙、地面、吊顶一、 墙面装修构造P64（一） 铺地式墙面1 天然石材墙面（1） 种类（2） 规格（3） 安装前的准备工作（4） 天然石材的安装 拴挂法 干挂法2 人造石材墙面（1） 种类 预制水磨石板 人造大理石板（2） 安装 拴挂法 粘贴法3 大型陶瓷饰面板（二） 板材墙面1 木板墙面（1） 木骨架 为防止板材受潮变形，先在墙上刷热沥青，干铺石油沥青油毡，防水。（2） 木板2 装饰板材墙面（1） 装饰微薄木贴面（2） 印刷木纹人造板（3） 大漆建筑装饰版（4） 玻璃钢装饰板（5） 塑料贴面装饰版（6） 聚酯装饰板（7） 塑料中密度纤维板（8） 聚氯乙烯塑料装饰版（9） 纸面石膏板材（10） 防火纸面石膏板3 金属板材墙面（1） 骨架 材质：铝合金型材、型钢 规格：角钢、槽钢、V形轻金属墙筋、木方等（2） 金属板材： 彩色涂层钢板 铝合金装饰版1） 铝合金花纹板2） 铝质浅花纹板3） 铝及铝合金波纹板4） 铝及铝合金压型板5） 铝及铝合金冲孔版 金属板材的安装1） 用螺钉拧到承重骨架上2） 用特制的龙骨，将板条卡在特制的龙骨上二、 地面装修构造（一） 天然石材地面1 花岗石2 大理石3 碎拼大理石（二） 硬木地面1 空铺木地面（1） 组成：木龙骨、单层或双层木地板；（2） P78 空铺木地面图2 实铺木地面（1） P79 实铺木地板构造图三、 吊顶装修构造（一） 吊顶的作用与设计要求1 装饰美化2 满足照明要求3 满足声学要求4 满足设备安装、检修及封闭管线的要求5 防火要求6 城中要求7 吊顶做法应便于工业化施工，避免湿作业（二） 吊顶的构造组成1 吊顶基层：（1） 吊筋 材料： 连接方式：（2） 龙骨 主龙骨（主格栅）：主要承重结构，其间距根据吊顶重量或是否上人而定，通长1m； 次龙骨（次格栅）：固定于面板，间距一般为300500m。 材料：木材、轻钢、铝合金等。2 吊顶面层：（1） 板材面层： 植物形板材1） 胶合板2） 纤维板3） 刨花板4） 细工木板 矿物型板材：1） 石膏板2） 矿棉装饰吸声板3） 玻璃棉装饰吸声板4） 轻质硅酸盐板 金属板材1） 铝合金装饰版2） 铝塑复合装饰版3） 金属微孔吸声板（2） 抹灰面层：属于湿作业，费工费时（三） 吊顶的构造做法1 木基层吊顶构造2 金属基层吊顶构造（1） 轻钢龙骨石膏板吊顶构造（2） 铝合金龙骨矿棉板吊顶构造（3） 金属板材吊顶构造（四） 吊顶上其余构造1 灯具安装（1） 吸顶灯（2） 日光灯带（3） 暗槽式反射照明2 空调送、回风口3 自动消防报警设备4 窗帘盒四、 其他装修构造（一） 保温门窗（二） 隔声门窗1 P95 隔声窗（三） 防火门窗1 防火门第三章 大跨度建筑构造（见下页）第三章 大跨度建筑构造一、 拱结构（一） 特点适用1 优点:变内力为轴向压力，应力分布均匀，充分利用材料强度，断面小。2 缺点:横向推力使其必须设置拱脚支座，两端墙厚随跨度增大而加厚，使得平面空间组合受到约束。3 适用:钢结构拱跨度可达百米以上，适合商场，展览馆，体育馆，散装货仓。（二） 形式1 三铰拱2 两铰拱3 无铰拱（三） 建筑造型1 拉杆承受拱推力2 框架结构承受拱推力3 基础承受拱推力二、 钢架结构（一） 特点适用1 优点:门形结构，梁和柱刚性节点，相互约束，减少各自弯矩。组成的排架结构轻巧，节省钢材水泥，受力合理，下部空间增大，屋顶折线，外轮廓富于变化。2 缺点:刚度较差，不宜用于厂房建筑。3 适用:体育馆，礼堂，食堂，菜市场等民用建筑。（二） 形式1  无铰钢架（超静定结构，地基条件差时，不均匀沉降，会产生附加内力适用于跨度较大的建筑）2  两铰钢架（超静定结构，同上）3  三铰钢架（静定结构，刚度不如前两者好，适用于跨度较小的建筑）（三） 建筑造型通常用钢筋混凝土建造，变断面，柱梁相交处断面最大，1  Y和L形2  柱子外直里斜，里直外斜3  对称式钢架，不对称式4  边侧带有挑跨，作为休息辅助空间三、 桁架结构（一） 特点适用1 优点:格构式，杆件与杆件铰接，内力为轴向力，分布均匀， 2 缺点:3 适用:体育馆，影剧院，展览馆，食堂，菜场，商场；平面采用矩形或者方形（二） 形式1  材料分（1） 木材（2） 钢材（3） 钢筋混凝土2  桁架形式（1） 三角形：适用于18M以内跨度（2） 梯形：适用于1836M，失高与跨度之比一般为f/L=1/81/6。端部增大，降低了稳定性，增加了材料用量。（3） 拱形：适用于1836M，失高与跨度之比一般为f/L=1/81/6，预应力到60M,呈抛物线，杆件内力均匀，材料少，一般刚货钢筋混凝土，（4） 无斜腹杆式:适用于1530M，上弦抛物线，受压；竖杆和下弦。受拉力；用料经济，造型简介，便于制作，桁架之间铺设管道和检修方便。（5） 三铰拱式（三） 建筑造型1 单坡2 双坡3 单跨4 多跨四、 网格结构（一） 特点适用1 优点（1） 杆件相互支撑，多项受力，整体性强，稳定性好，空间刚度大，利于抗震（2） 杆件承受轴向力，充分发挥材料强度，节省材料（3） 结构高度小，有效利用空间（4） 规格统一，便于生产（5） 形式多样，创造多种建筑形式2 缺点3 适用:平面形状：圆形、方形、三角形、多边形（二） 形式1 平板网格结构，简称网架，一般双层，有多层，不产生推力，支座为简支，平面丰富，材料为金属2 曲面网格结构，简称网壳，一般单层，有双层，有推力的结构，支座复杂，外形丰富，材料为金属（三） 类型尺寸构造方式分类1 交叉桁架体系 的平板网架（1） 两向交叉桁架 的平板网架：角度为90，适用于平面正方形。50M左右的正方形平面，正放比较有利；平面为长方形时，斜放，更广泛（2） 三向交叉桁架 的平板网架：角度为60，内力均匀，跨越更大，但节点构造复杂，适用于平面三角形，梯形，六边形，八边形，圆形等2 角锥体系 的平板网架（1） 三角锥体 的平板网架：锥尖朝上朝下布置，受力更均匀，应用最广，平面形状可为矩形，方形，三角形，梯形，多边形，圆形等（2） 四角锥体 的平板网架：锥尖朝上朝下布置，正放或斜放，用于中小型大跨度建筑，平面为正方形，节点汇集杆件数目少，构造简单，应用广（3） 六角锥体 的平板网架：锥尖朝上朝下布置，节点处聚集杆件数目多，构造复杂，一般宜用于60M以上跨度3 平板网架主要尺寸P118表格（四） 网架杆件断面与节点连接1 网架杆件断面：钢管（壁厚1.5mm），角钢2 杆件节点链接：（1） 角钢：钢板、焊接、螺栓连接（2） 钢管：钢球；用钢量少，外型美观，广泛采用3 网架排水坡度的形成方法（1） 拱形、穹形：曲面自然排水（2） 平板网架：坡度2%5%；方法：自身起拱，屋面板檩条直接搁置于王家节点；由于各节点标高复杂，故较少采用；节点上加焊短钢管或角钢找坡，节点标高一致，应用广。（五） 网架和网壳结构的建筑造型1 影响因素：结构形式（1） 平板网架：平屋顶，平面多变（2） 网壳外形多变，如，拱形网架：外形拱面，平面单一，多矩形；穹形网壳：外形半球形或抛物面形，平面为圆形2 影响因素：结构支撑方式，墙、柱、悬挑、封闭、开敞；（1） 跨度不大，网架支撑于四周圈梁上，圈梁由墙柱支撑（2） 跨度较大，网架直接支撑于四周的立柱，直接传力，受力均匀（3） 建筑不允许较多柱，网架立在少数几根柱上，最好悬挑以减少内力挠度（4） 一边开门时，网架支撑于三边列柱（5） 穹形网壳支撑于环梁上，环梁支撑于柱或墙（六） 网架结构建筑造型实例1 国家大剧院五、 折板结构（一） 特点适用1 定义：以一定倾斜角度整体相连的薄板体系，材料为钢筋混凝土，钢丝网水泥；由折板和横隔构件组成。在波长方向（即看得见三角形的面），折板波峰和波谷处刚度大；跨度方向，折板如同梁。横隔构建将折板固定于支座。2 折板波长：不易大于12M。跨度与波长比1时，长折板，矢高不宜小于跨度的1/151/10；1时，短折板，矢高不宜小于波长的1/8。3 优点:空间受力状态，良好力学性能，厚度薄，升材料，可预制，省模版，构造简。4 缺点：5 适用：大跨屋顶，外墙。平面可为矩形、方形、梯形、多边形、圆形。（二） 形式1 按波长数目分：单波，多波（折板）2 结构跨度数目：单跨，多跨3 按结构断面分：梯形，三角形4 折板构成情况：平行，扇形（适用于梯形平面）（三） 建筑造型实例1 巴黎联合国教科文组织会议大厅：外墙和屋顶为折板。2 巴西圣保罗会堂：扇形折板，从中心放射状布置成圆形。六、 薄壳结构（一） 特点适用1 优点：材料混凝土，呈空间受力，内轴向力，弯矩扭矩小，强度利用充分；强度刚度好，厚度为跨度的几百分之一，一般为几十分之一；自重轻、升材料、跨度大、外形多样；适用于各种平面。2 缺点：形体复杂，多采取现浇施工，费工费时费模版，结构计算复杂，不易承受集中荷载。3 适用：适用于各种平面。（二） 形式1 筒壳：（1） 组成：由壳面、边梁、横隔构建组成。（2） 长壳短壳：横隔构件间距l1，梁间距l2, l1/l21为长壳；l1/l21为短壳，比长壳手里性能更好，主要是横隔构件起作用。（3） 矢高：为保证其刚度和强度，矢高应l1/15 l1/10。（4） 特点：单曲面，形状简，易施工，最常用。2 圆顶壳：（1） 组成：由壳面、支撑环组成。支撑环对壳面约束，起箍的作用，壳面边缘会产生弯矩，因此在支撑环附近要加厚。（2） 位置：圆顶壳可支撑于墙上、柱上、斜拱、斜柱。（3） 适用：天文馆、展览馆、体育馆、会堂等。3 双曲扁壳：（1） 组成：由双向弯曲的壳面、四边横隔构件组成。（2） 形状受力：矢高与边长比f/e1/5，壳体扁平；弯矩在边缘，四角有较大拉力。（3） 优点：受力合理，覆盖空间大，厚度薄，较经济。（4） 适用：工业与民用建筑大厅或车间。4 双区抛物面壳：（1） 组成：壳面、边缘构件。（2） 形状受力：“一组抛物线”倒悬在“两根拱起的抛物线”间，形如马鞍，故又称“鞍形壳”。倒挂曲面如索网，拱起曲面如拱结构，拉压相互作用，提高壳体稳定性和刚度，壳面可很薄。（三） 建筑造型1 分类：圆筒形、圆球形、双曲抛物面形。2 造型特点：独具特色，新奇感，建筑物个性；不简单重复基本形式，巧妙运用交贯、切割、改变结构参数等，造型创新。3 实例：（1） 法国 思恩中心 新水塔（2） 美国 加拉哈西 多功能大厅（3） 法国 格尔诺布尔 冰球馆（4） 美国 未来航空港设计方案七、 悬索结构（一） 特点适用1 组成：索网、边缘构件、下部支撑结构三部分组成。索网柔软，只受拉力；边缘构件可以采用梁、桁架、拱等，为索网支座，通过锚固件固定；下部支撑结构受压，采用柱。2 优点：（1） 充分发挥材料力学性能，省材料，自重轻，比普通结构省钢材50%；（2） 主要构件受拉，造型新鲜，形式多样，适用于多种平面形式；（3） 由于受力合理自重轻，不许再大空间间加支点，建筑功能可灵活安排；（4） 施工更快速。3 缺点：强风吸引力使其易丧失稳定性。4 适用：跨度60m150m，体育馆、大会堂、展览馆等。（二） 形式按外形和索网布置方式分为：单曲面、双曲面、单层、双层（悬索）。1 单层单曲面悬索结构（1） 组成：相互平行拉索，屋面外表呈下凹；（2） 支点：可等高，也可不登高；（3） 边缘构件：梁、桁架、框架、（4） 下部支撑结构：柱（5） 屋面：铺设钢筋混凝土屋面板，且施预应力；然而悬索轻巧结构被削弱；（6） 悬索垂度：垂度越小，拉力越大一般为跨度的1/501/20；（7） 适用：矩形平面2 双层单曲面悬索结构（1） 组成：相互平行拉索，分为曲率相反的承重索（上）和稳定索（下），之间由拉索拉紧，增加了刚度；（2） 屋面：轻质材料覆盖；屋面自重轻，造价低；（3） 特点：抗风抗振性能好；（4） 悬索垂度：上索：跨度的1/201/7;下索：跨度的1/251/20；（5） 适用：矩形平面3 双曲面轮辐式悬索结构（1） 组成：上下两层放射状布置索网。平面圆形，承重索（上）和稳定索（下）固定于外环，形似车轮，故称轮辐式悬索，外环受压，内环受拉（2） 变换形式：调换上下索位置和内外环形式，可构成两种新形式，有两道受压外环；（3） 优点：比单层索增加了稳定索，屋面刚度大且轻巧，抗风抗振，施工方便；（4） 适用：圆形平面。4 双曲面鞍形悬索结构（1） 组成：两组曲率相反的拉索交叉组成索网，形成双曲抛物面，外形像马鞍，故称鞍形悬索结构。承重索（向下弯）和稳定索（向上弯，加预应力）增强结构刚度；（2） 边缘构件：根据平面和造型需要，采用双曲环梁、斜向边梁、斜向拱等。（三） 建筑造型1 造型特点：几何曲面图形，大多凹曲面；悬索网与边缘构件不同材料，各自形式多样，创造交叉，并联等造型等。2 实例：（1） 美国华盛顿 杜梅勒斯 机场候机楼（2） 美国 瑞利市 牲畜赛展馆（3） 北京工人体育馆（4） 美国 汉普顿 体育馆 八、 膜结构（一） 总体特点1 构成：性能优良的柔软织物为膜面材料，由空气压力支撑，或柔性钢索、刚性骨架将其绷紧；2 优点：重量轻、跨度大、易施工、透光性自洁性好、造型丰富；3 缺点：隔声效果差、耐久性不好、抵抗局部荷载能力弱；4 适用：（二） 拉张膜结构1 组成：膜材、拉索、支柱；2 优点：轻巧柔软、透明度高、采光好、省材料、构造简、安装快、易拆迁、外形丰富；3 缺点：抗风能力差、设计时须合理选用拉索支点、曲率、预应力值；4 适用：各种平面，临时性，半永久性；如，博览会、体育、文娱演出建筑等。5 设计要点：（1） 薄膜面料应，轻质、高强、耐高温、低温、耐火、透明。如，合成、玻璃、金属纤维织物表面敷以各种涂层；（2） 为提高防风能力，拉索布置应使其呈方向相反的双曲面，且施加预应力；（3） 不知足够拉索，使其为曲面，足够坡度避免积存雨雪；（4） 尽可能减少室内撑杆支架，以免妨碍内部空间使用。6 建筑造型：双曲面；7 建筑实例：（1） 蒙特利尔 博览会 德国馆（2） 慕尼黑 奥运会体育中心（3） 日本筑 波博览会 美国馆、日本电力管（三） 骨架支撑膜结构1 组成：刚性骨架为承重结构，上面敷设膜材。骨架有桁架、拱、网架、网壳等。2 优点：膜材仅作表皮，起维护造型作用，制作简单，造价低，造型好。3 缺点：膜材自身的结构承载作用不能充分发挥，跨度造型受到骨架的限制。（四） 空气支撑膜结构1 受力特点，优缺点，适用（1） 受力：膜材料制成气囊，成为充气薄膜结构。须处于受拉状态以保结构稳定，因此多曲线曲面。（2） 优点：兼具承重维护功能，简化构造。受拉均匀，充分发挥材料力学性能，省材料，重量轻，覆盖空间大，造型美观，透明度高。（3） 适用：适用于各种平面，体育馆、展览馆、餐厅、医院，抗震救灾等临时永久建筑。2 充气薄膜结构形式（1） 气承式 充气薄膜结构：不断向气囊送气，略保持正压维持其形体。低压充气，薄膜均匀受力，可充分发挥材料力学性能，室内无需密闭，应用广。（2） 气肋式 充气薄膜结构：密闭重启薄膜做成肋，各气肋外敷设薄膜维护。其属于高压充气，气肋竖直受压，横向受弯，受力不均，不能充分发挥材料力学性能。（3） 还可将充气薄膜结构与索网结合运用，增加跨度，提高稳定性和抗风能力。3 充气薄膜结构建筑造型（1） 形体：主要为外凸双曲面，随平面和边缘构件变化。（2） 实例： 日本 大阪 世博会 富士馆 日本 东京 圆顶运动场九、 其他大跨度结构（一） 管桁结构：1 组成：为平面或空间桁架，节点采用杆件直接焊接；2 优点：节电简单，外形流畅；易施工，省材料；有助防锈和清洁；3 适用：体育馆、航站楼、展览馆等4 实例：重庆 武警 总队训练馆（二） 张弦梁结构1 组成：预应力大跨度结构，由上弦梁、拱、桁架（承受弯矩压力），和下弦拉索，及辆车撑杆组成。2 分类：平面张弦梁结构，空间张弦梁结构。3 优点：受力性能好，外形简洁，具表现力4 实例：上海 浦东国际机场 跨度82.6m
