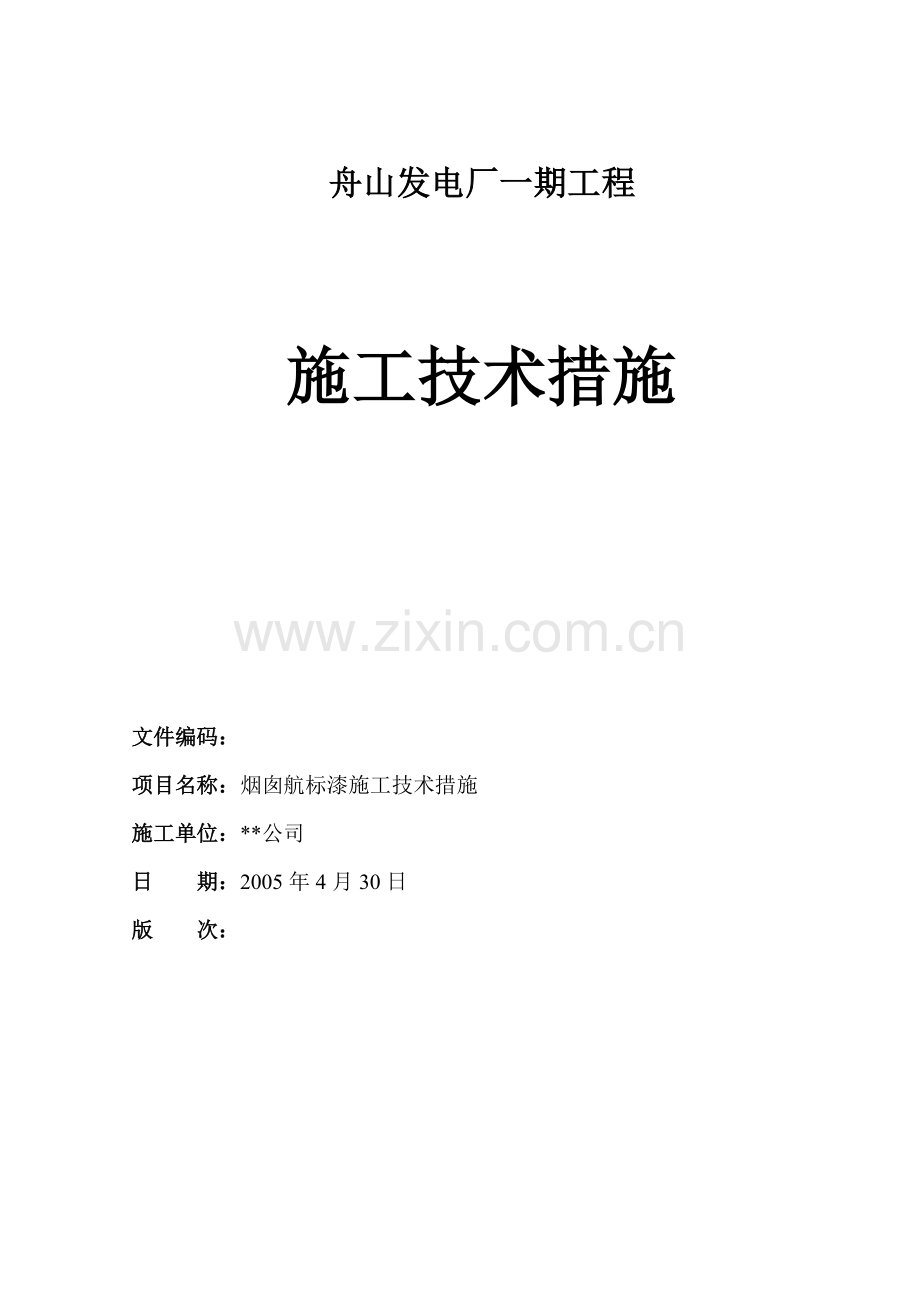

舟山发电厂一期工程

施工技术措施

文件编码：
项目名称：烟囱航标漆施工技术措施
施工单位：**公司
日 期：2005年4月30日
版 次：

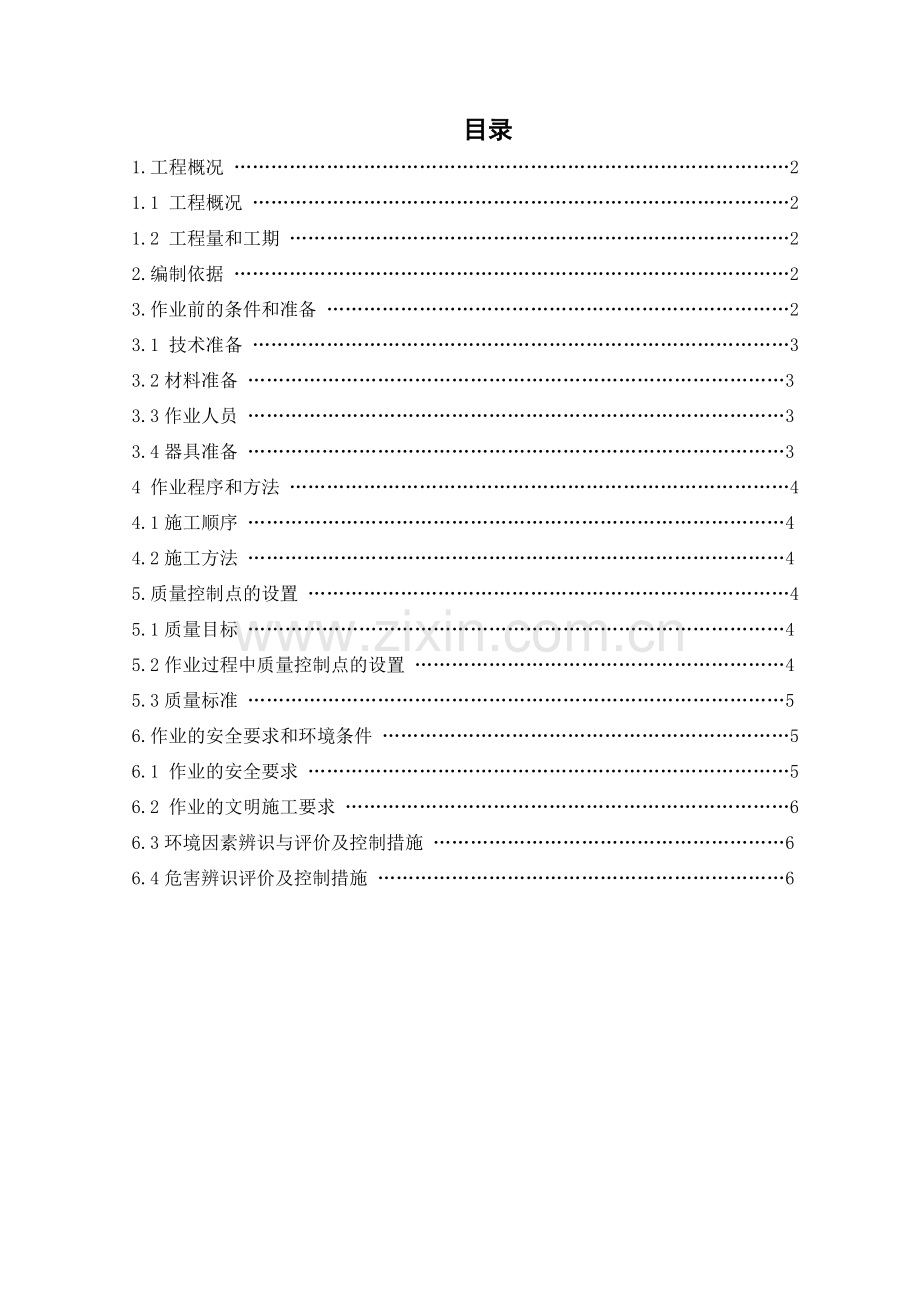

目录
1.工程概况 ………………………………………………………………………………2
1.1 工程概况 ……………………………………………………………………………2
1.2 工程量和工期 ………………………………………………………………………2
2.编制依据 ………………………………………………………………………………2
3.作业前的条件和准备 …………………………………………………………………2
3.1 技术准备 ……………………………………………………………………………3
3.2材料准备 ……………………………………………………………………………3
3.3作业人员 ……………………………………………………………………………3
3.4器具准备 ……………………………………………………………………………3
4 作业程序和方法 ………………………………………………………………………4
4.1施工顺序 ……………………………………………………………………………4
4.2施工方法 ……………………………………………………………………………4
5.质量控制点的设置 ……………………………………………………………………4
5.1质量目标 ……………………………………………………………………………4
5.2作业过程中质量控制点的设置 ……………………………………………………4
5.3质量标准 ……………………………………………………………………………5
6.作业的安全要求和环境条件 …………………………………………………………5
6.1 作业的安全要求 ……………………………………………………………………5
6.2 作业的文明施工要求 ………………………………………………………………6
6.3环境因素辨识与评价及控制措施 …………………………………………………6
6.4危害辨识评价及控制措施 …………………………………………………………6

烟囱航标漆施工技术措施
1.工程概况
1.1工程概况：
**发电厂烟囱为钢筋混凝土外筒钢内筒结构。烟囱外壁混凝土表面修补裂纹清洗灰尘，刷混凝土防腐漆。烟囱外爬梯、护网除锈防腐，检修、休息平台除锈防腐，腐蚀严重的部位需要更换。
烟囱避雷针更换，航标灯维修更换。烟囱顶部检修电源箱更换，电源线更换。
烟囱外壁从180m至0m做混凝土防腐处理面积约7500㎡，航空标志漆标高为182m-120m，其中标高180 m -120m在钢筋混凝土外筒上，标高180m-182 m在钢内筒上。由红色、白色两种相间颜色组成，共13道(顶部及最后一段为红色)，每道色带宽度5m，工程量约为1530㎡。航空标志漆采用LOB-2Y或881航空信号标志涂料，每环刷3道，厚度≥0.12mm。
1.2 工程量和工期

1.2.1工程量
烟囱航空标志漆红色部分累计红色实际涂刷面积约为830㎡。
白色实际涂刷面积约为700㎡。
1.2.2施工工期：
1、高空作业吊篮：安装、验收。（5天）
2、烟囱外壁：平台、爬梯维修，打磨除锈防腐（15天）
3、烟囱外筒壁：补缝、补洞、清洗涂刷防腐漆（10天）
4、烟囱航标：涂刷红、白色环（8天）
5、烟囱外壁检修平台：电源线、电箱更换（4天）
6、烟囱顶口：避雷针安装（3天）
7、烟囱航标灯安装（3天)
8、总验收施工质量、吊篮设备拆除（3天）
从具备施工日起需要51个晴天。
2．编制依据
◆神华国华舟山电厂一期工程烟囱图纸
◆电力建设施工及验收技术规范》（建筑工程篇）
◆《火电施工质量检验及评定标准》（土建工程篇）
◆《电力建设安全工作规程》DL5009-2002，第一部分：火力发电厂
◆《建设工程安全生产管理条例》 国务院393号令
◆《起重机械用钢丝绳检验和报废实用规范》GB/T5972-2006
◆《烟囱工程施工及验收规范》GBJ78-85；
◆《电力建设施工质量验收及评定规程》DL/T5210.1-2012
◆《电力建设施工及验收技术规范》GB6095-2009 焊接篇
◆《电力建设安全健康与环境管理工作规定》国电电源[2002]49号
◆《高处作业吊篮》GB19155-2003
◆《施工升降机技术条件》GB/T10054-1996
◆《建筑卷扬机》GB/T1955-2008
◆《建筑施工高处作业安全技术规范》JGJ80-2000
◆《施工现场临时用电安全技术规范》JGJ46-2005

3．作业前的条件和准备
烟囱施工工期要求紧，要确保施工用材料、机具准备充分。根据烟囱的施工进度，涂刷作业每日采用两班制，连续作业。施工机械、人员提前到位。
3.1 技术准备
完成施工作业指导书会审，施工交底，吊篮、工器具报检、施工人员学习培训等等
3.2材料准备
3.2.1材料要求：粘附力强，涂膜耐磨，光亮，强度高，耐阳光照射，耐老化，耐大气污染及盐雾腐蚀，耐化学腐蚀。
3.3 作业人员
序号
作业人员名称
人数
人员资格
1
电工
1
参加过劳动局培训并取得合格证者方可上岗。
2
油漆工
12
经过安全员岗位培训，负责航标漆的涂刷作业。
3
测量工
1
有测量工作经验，现场的测量工作，持证上岗。
4
机械工
2
熟悉机械性能经过培训，参加过劳动局培训并取得合格证者方可上岗。
5
管理人员
3
有现场施工管理经验和组织协调能力，负责现场安全文明施工的执行和质量监督。
6
安全员
1
持证上岗，现场监督，负责施工中的安全文明作业。
7
技术负责
2
有现场施工管理经验，负责现场的施工技术工作。
3.4施工器具
序号
安全器具名称
单位
数量
备注
1
高空作业吊篮
台
4
已准备
2
高压清洗机
台
2
已准备
3
角向磨光机
台
10
已准备
4
搅拌机
台
4
已准备
5
切割机
台
2
已准备
6
电焊机
台
2
已准备
7
手提切割机
台
4
已准备
8
安全围栏
片

已准备
9
安全网
m2

已准备
10
安全带
条
30
已准备
11
安全帽
个
30
已准备
12
干粉灭火器
个
4
已准备
13
消防水桶
个
1
已准备
14
辊刷
个
120
已准备
4．作业程序和方法
4.1施工顺序
高空作业吊篮安装→吊篮检测→烟囱外壁检修平台维修除锈→烟囱外壁爬梯护网维修除锈→外壁平台、爬梯护网防腐→烟囱外壁砼修补裂纹孔洞→高压水枪清洗砼表面灰尘→烟囱外壁砼涂刷防腐涂料→航标漆涂刷→检修电源检修电源箱更换→避雷针更换→航标灯更换→验收→吊篮拆除→现场清理。
4.2施工方法
4.2.1吊篮安装前必须在施工现场做好安全防护围栏，在进行高空作业时地面禁止有人通行。此次吊篮安装因为烟囱外壁没有位置安装吊篮悬挂装置，所以我们采用在烟囱顶部180m处安装Φ18的钢丝绳绕烟囱外壁两圈，每隔50cm用钢丝绳卡卡紧，(我们称这条钢丝绳为吊篮悬挂绳）吊篮的提升钢丝绳、安全保险绳、施工人员的“生命绳”就固定在这两圈钢丝绳上。用卷扬机将吊篮专用钢丝绳Φ8.6mm运送至烟囱顶口休息平台，将吊篮专用提升钢丝绳按照吊篮的尺寸固定在吊篮悬挂绳上，固定好后认真检查各个固定部位。将固定好的吊篮专用钢丝绳另一端放至烟囱底部。烟囱顶部的施工人员全部回到地面组装吊篮，吊篮组装好进行调试，调试合格后安规定进行检测。
4.2.2吊篮检验合格后所有施工人员做好安全防护，检查确认安全下一步运用吊篮进行烟囱外壁顶部的平台、中部平台及烟囱外壁爬梯护网打磨除锈，（发现有腐蚀严重的部位进行局部更换）除锈达到at级见到金属表面。除锈作业后进行除锈验收，验收合格后涂刷环氧底漆两道。漆膜厚度达到≧0.06mm（中灰）涂刷完成对涂层进行验收，验收合格后涂刷环氧富锌云铁中漆一道。漆膜厚度达到≧0.03mm(浅灰）涂刷完成进行涂层验，收验合格后涂刷聚氨酯防腐面漆两道。漆膜厚度达到≧0.06mm（中灰）涂刷完成进行涂层验收。

4.2.5基层处理完后，用吊篮对烟囱外壁涂刷两道混凝土防护漆，以防止基混凝土面渗水，特别是冬季化冰盐水的渗漏对结构及预应力钢丝的腐蚀则成为烟囱结构的主要病害之一，其结果将严重影响烟囱的耐久性。再由于混凝土长期处于干湿交替循环的状态下，其自身的耐久性不容乐观，一般会出现碱、骨料反应、炭化反应、氯盐腐蚀及烟囱渗漏水带来的表面白化，造烟囱面产生塑裂。所以需要对烟囱外壁混凝土做防腐处理。施工方法采用滚涂工艺。温度低于5℃或雨天（预计施工后12小时内有雨）时不得施工；涂料应在0℃以上的通风干燥处贮存，防止日光暴晒以及严防冰冻；涂刷后进行验收。

4.2.6开始涂刷航标漆。用吊篮对筒壁外表面120—180米标高处、刷成红白相间色环。要求达到较好的美观感观要求、红白、色界清晰、平直、无色泽混杂、各段色环色泽鲜艳、保光保色性能好、光洁性好、不易被污染、即使受污染也易于清洁复原。以模板水平缝为上下分届线，模板竖缝为左右分届线，在同一节筒壁上分四块同时涂刷。每块作业时采用辊刷沿筒壁从上往下，反复进行涂刷，相邻接缝涂刷要相互搭接，搭接不得少于5cm。涂刷完后采用测厚仪进行检查，确保厚度≥0.09mm，对不合要求的地方，进行补刷。
4.2.7由于烟囱投入使用时间长烟囱顶部和地面相连的电源线已经老化，烟囱顶部的检修电箱同样腐蚀老化严重需要更换。电源线和检修电箱根据标准更换合格的产品。
4.2.8烟囱原有的避雷针于1997年安装的到现在已经使用15年，现场查看腐蚀严重。要更换。更换成现在广泛采用的新型优化避雷针名称：LKX-L/YHZ、规格：6针带球的避雷针头、雷电通流量In(kA,10/350μs)、抗风强度s/40m、安装方式：螺纹安装。
下图为新型避雷针头。

。

根据烟囱顶口的周长设计安装6支避雷针，避雷针直接安装在钢内筒上，安装高度出内筒150cm高。安装时各部件间要连接可靠，安装完成后，各连接处或金属表面涂镀层有破坏 处，应做好防锈处理。 避雷针应通过引下线与内筒的避雷带或地网连接，要求接地电阻值≤10Ω。避雷针投入使用后，每年雷雨季节前应进行检查：各连接部位的连接是否牢固，引下线与接地系统连接是否可靠。
4.2.9烟囱航标灯更换。航标灯型号：ZM-L350A、航标灯标称射程高达12.5海里定光光强高达6000cd当闪光持续时间为0.5秒时有效光强为4285cd，射程12.5海里(T=0.74)红、黄、兰、白、绿颜色可选光电转换效率达50cd/W。
工作电压
12V(10V~30V)
日光开关
300Lux+50Lux
灯　　质
IALA256种
光/电转换效率
>50cd/W
暗 电 流
<5mA
发 散 角
2.5°(符合国际IALA标准)
水平配光均匀度
>90%
通讯串口
RS232/RS485(可选)
透镜材料
抗紫外有机玻璃
底座材料
海事级铝合金
工作温度
-30°C~+70°C
相对湿度
100%(冷凝)
防护等级
IP68

5质量控制点的设置
5.1质量目标
实现项目部确定的“烟囱筒壁外观工艺”精品项目。
成品保护要求：上层施工时不得污染下层混凝土面，施工中不允许有污染和损坏。不得对周围的地面环境造成污染。平台、爬梯、护网除锈彻底，防腐涂料涂刷满足要求。
5.2作业过程中控制点的设置（见下表）
序号
控制点
检验单位
班组
工地
项目部质检
监理
控制点
1
材料规格质量

W
2
基层处理

S
3
色标厚度或道数

S
4
外观质量

S
R:记录确认点 W:见证点 H:停工待检点 S:连续监视监护
5.3质量标准全面执行《火电施工质量检验及评定标准》（土建工程篇）中相关规定内容。
序号
项目名称
执行验收标准
验评书页码
1
航空标志工程
建4.5.17表
P411
5.4质量控制措施
5.4.1 正式涂刷前应在监理等人员的旁站监督下，按产品使用说明书的要求进行涂刷。
5.4.2刷漆时混凝土筒壁必须严格按照使用说明书进行处理。
5.4.3航标漆必须涂刷均匀，待底漆干后再刷面漆。
5.4.4雨天、大风扬尘天气禁止航标漆涂刷。
5.4.5航标漆桶必须固定牢固，防止其倾倒污染筒壁。
5.4.6烟囱外壁平台、爬梯、护网除锈防腐每道工艺必须经过验收合格后才可以进行下一步施工，严格安装作业指导书作业。
5.4.7航标灯、避雷针更换必须购置正规厂商的合格产品，按照规范安装。
6．作业的安全要求和环境条件
6.1作业的安全要求
6.1.1在施工过程中设置专职安全员1人，现场监督。
6.1.2高空作业应系好、挂牢安全带，戴好安全帽，施工中严禁打闹，酒后严禁施工。
6.1.3在涂刷过程中，禁止钢筋电渣压力焊等动火作业，防止火星掉进漆桶引起火灾。
6.1.4施工人员严禁吸烟、携带火具，并在每组施工吊篮上各放置灭火器2个和消防水桶1个，确保施工安全。
6.1.5高空作业人员应事先进行体检，凡医务人员认为不宜从事高空作业的人员不得参与施工。
6.1.6六级及以上大风天气应停止作业。
6.1.7通讯信号明确，机械、电工每班检查，防止设备失灵。
6.1.8存放油漆的库房设有两瓶灭火器，以防失火。
6.2作业的文明施工要求
6.2.1 施工电源、闸箱要标准化、规范化，线路布设合理、走向安全，做到一机一闸一保护。
6.2.2施工场地设专人清扫，确保建筑垃圾及时运走，做到工完、料净、场地清。
6.2.3树立施工人员的成品保护意识，不踩踏钢筋，不冲撞模板，不破坏混凝土表面。
6.2.4材料的包装箱袋等，及时回收、统一处理。
6.2.5各层架板、悬挑网要及时清理，摆放物料整齐有序
6.3环境因素辨识与评价及控制措施（附表1）
6.4危害辨识评价及控制措施（附表2）

附表1：
环境因素辨识与评价及控制措施

序号
作业活动
环境因素
可能导致的环境影响
影响程度
拟采取的控制措施
1
现场施工
废物处理
环境污染
轻微
现场施工过程中产生的废品、废料要及时清理回收。
2
航标漆涂刷
漆有异味
空气污染
轻微
施工人员在施工时配戴防护口罩。
3
外平台爬梯除锈
锈渣、粉尘
人员及地面
中等
施工人员在施工时佩戴风镜、防护口罩。及时清理施工场地。
4
航标涂刷
油漆滴落
污染周围设备和地面
中等
在施工过程中尽量做到不滴落。周围可以覆盖的设备进行覆盖。
5
航标灯、避雷针安装
高空落物
影响地面走动人员
高
在进行高空作业时施工现场禁止有人走动，施工人员使用工具必须扣好保险绳，

监护人：

附表2：
危害辨识评价及控制措施

序号
作业
活动
风险因素
可能导致的事故
拟采取的控制措施
1
酒后作业
各种危险
各种伤害
严禁酒后人员作业。
2
使用个人工用具
工具脱手
坠物、砸伤
小型工机具应放在工具袋内，其它工具要在平台板上放稳。
3
高空交叉作业
不系安全带、不正确使用安全带，不穿防滑鞋，高空坠物
坠落、摔伤、砸伤
高空作业前先检查安全带是否有磨损，正确使用安全带，戴好安全帽防止高空坠物。
4
材料运输
搬运过程中材料滑落
挤伤、砸伤、划伤
所运输的材料要固定牢固，装卸材料时要戴好手套。
5
施工人员安全意识不够
各种危险
各种伤害
施工前对施工人员进行安全施工教育。
6
施工人员配合不当
拥挤
挤伤、碰伤、摔伤
配戴好安全帽，安全带，安全手套，高空作业时操作面下方设安全平网，侧面设安全立网，安全扶手高度1.2米，加强自我保护意识。
7
涂刷作业中
安全意识不足，施工中打闹
碰伤
加强安全教育，配好“三宝”
8
使用吊篮
没有经过验收检查使用
断电、倾斜、坠落
在使用必须有专业检修人员对吊篮运行部件细致的检查，禁止超载、超员。
监护人：
