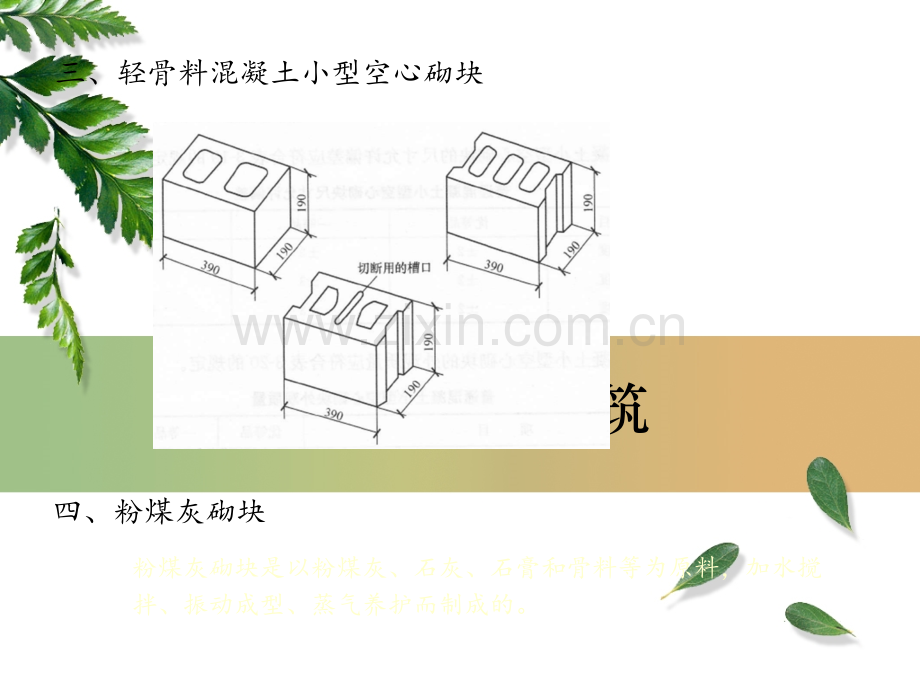

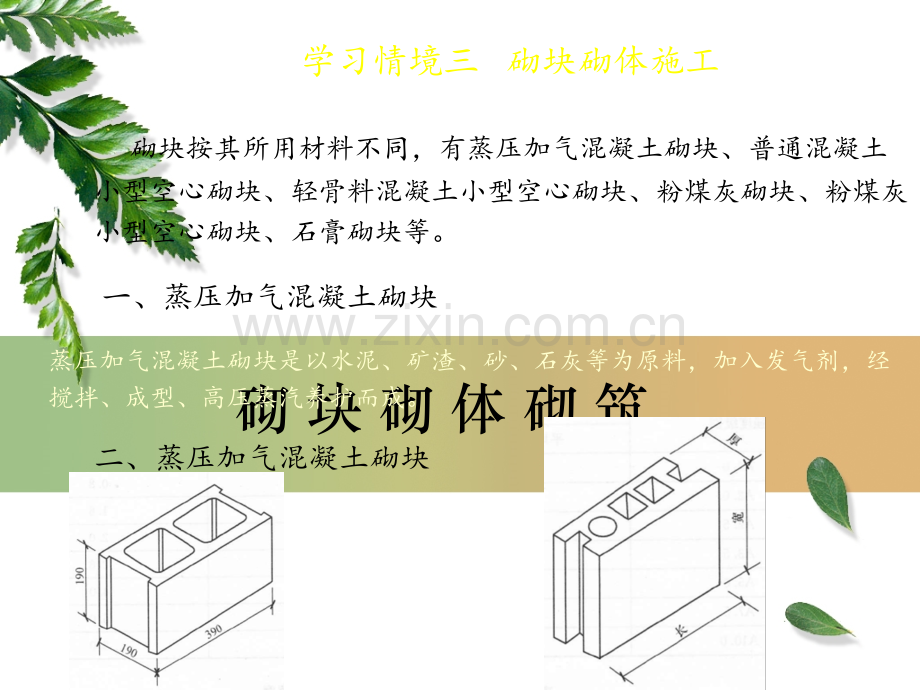

砌 块 砌 体 砌 筑学习情境三 砌块砌体施工 砌块按其所用材料不同，有蒸压加气混凝土砌块、普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、粉煤灰砌块、粉煤灰小型空心砌块、石膏砌块等。一、蒸压加气混凝土砌块蒸压加气混凝土砌块是以水泥、矿渣、砂、石灰等为原料，加入发气剂，经搅拌、成型、高压蒸汽养护而成。二、蒸压加气混凝土砌块砌 块 砌 体 砌 筑三、轻骨料混凝土小型空心砌块粉煤灰砌块是以粉煤灰、石灰、石膏和骨料等为原料，加水搅拌、振动成型、蒸气养护而制成的。四、粉煤灰砌块砌 块 砌 体 砌 筑LOGO目录学习目标：混凝体小型空心砌块、中型砌块砌体的砌筑工艺流程 组砌形式，质量要求和注意事项砌块的分类按用途分 承重砌块承重砌块非承重砌块非承重砌块按有无孔洞分 实心砌块实心砌块空心砌块空心砌块按材料分 水泥混凝土砌块水泥混凝土砌块粉煤灰硅酸盐砌块粉煤灰硅酸盐砌块加气混凝土砌块加气混凝土砌块轻骨料混凝土砌块轻骨料混凝土砌块按产品规格分 大型砌块大型砌块中型砌块中型砌块小型砌块小型砌块目前常用砌块目前常用砌块普通混凝土小型空心砌块轻骨料混凝土小型空心砌块加气混凝土砌块普通混凝土中型空心砌块粉煤灰硅酸盐密实中型砌块废渣混凝土空心中型砌块普通混凝土小型空心砌块加气混凝土砌块是一种轻质多孔、保温隔热、防火性能良好、可钉、可锯、可刨和具有一定抗震能力的新型建筑材料。并广泛使用于上海国际饭店、上海大厦、福州大楼、中国人民银行大楼等高低层建筑中。混凝土小型空心砌块墙体的施工砌块的规格 空心砌块规格分240、190、90三种宽度系列，长度有390、290、190三种，高度有190、90两种，分单排孔、多排孔和槽形块型等；实心砌块规格分240、190、90三种宽度系列，长度为90，高度有190、90两种。材料要求材料要求材料要求材料要求强度符合要求规格符规格符合要求合要求参数符参数符合要求合要求原材料符合原材料符合要求要求 按设计选用的规格，配套进入施工场地 堆放场地应夯实、平整、坚实。按规格、强度等级堆放。绘制好砌块的排列图。设置好皮树杆。施施施施工工工工准准准准备备备备清理基层抄平放线砼找平绑扎构造柱钢筋立皮数杆焊接拉结筋砌砌块墙体绑扎现浇带钢筋支模、浇筑现浇带砼砌筑现浇带上砌体支构造柱模板、浇筑砼砌梁（板）下口斜撑砖安装门框、敷设墙内电线管及接线盒墙体修补墙面装修 施工要点：(1)砌块砌筑前，应将基础面或楼面结构面用C15混凝土或砂浆按标高找平，在基础平面或楼层平面按砌块设计排列图，放出第一皮砌块的轴线、边线和洞口线。(2)当设计无规定时，砌块排列应按下列原则：1)绘制砌体砌块排列组砌图，排列组合设计时，尽量采用主规格砌块，砌体中主规格的砌块应占75%以上。2)砌块应错缝搭接，搭接长度一般为砌块的1/2，不得小于砌块高的1/3，也不应小于15；如果搭接错缝长度满足不了规范的压接要求，应采取压砌钢筋网片等措施加强。3)外墙转角处及纵横墙交接处，应将砌块分皮咬槎，交错搭砌；若不能咬槎时，按设计要求采取其他构造措施；砌体垂直缝与门窗洞口边线应避开同缝，且不得用其他砌块或砖镶砌。4)必须镶砖时，砖应分散布置。(3)砂浆配合比应由试验室确定,采用质量比，砌筑的砂浆必须机械搅拌均匀，随拌随用。水泥砂浆和混合砂浆分别应在3h和4h内使用完毕。细石混凝土应在2h内用完。(4)水泥砂浆和水泥混合砂浆的搅拌时间不得少于2min，掺外加剂的砂浆不得少于3min，掺有机塑化剂的砂浆应为35min。同时还应具有较好的和易性和保水性，一般稠度以57为宜。外加剂和有机塑化剂的配料精度应控制在2%以内，其他配料精度应控制在5%以内。(5)在每一楼层或250m的砌体中，对每种强度等级的砂浆或混凝土，应至少制作一组试块（每组六块）。如砂浆和混凝土的强度等级或配合比变更时，也应制作试块以便检查。(6)砌块应在使用前1d充分浇水湿润，并将表面清理干净，砌块就位后应立即校正，随后用砂浆灌竖缝，并及时勾缝。(7)拉结钢筋或压砌钢筋网片要严格按设计要求施工。(8)墙转角及纵横墙交接处，应将砌块分层咬槎，交错搭砌，如不能咬槎时，按设计采取其他的构造措施；砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砖镶砌。(9)砌体的灰缝应做到横平竖直，全部灰缝均应填铺砂浆。水平灰缝的砂浆饱满程度，不得低于80%，竖直灰缝的砂浆饱满程度，不得低于80%。严禁用水冲浆浇灌灰缝。(10)砌体水平灰缝的厚度一般为15，如果加钢筋网片的砌体，水平灰缝厚度为2025，竖直灰缝的宽度应控制在20，大于30的垂直缝，应用C20细石混凝土灌实。埋设的拉结钢筋或网片，必须放置在砂浆层中。(11)将搅拌好的砂浆。通过吊斗、灰车运至砌筑地点，在砌块就位前，用铁锹或灰勺进行分块铺灰，铺灰长度一般不超过1m。(12)砌筑前应清除砌块表面的污物及粘土，并对砌块做外观检查。砌筑砌块从转角处或定位砌块处开始，内外墙应同时砌筑，纵横墙交接处应交错搭接砌，每个楼层砌筑完成后应复核标高和轴线，如有误差应找平校正。(13)砌块安装时，起吊砌块应避免偏心，使砌块底面能水平下落；就位时用手扶控制，对准位置，缓慢下落，用小撬棍轻微撬动，用托线板挂直、校正为止。(14)对设计规定的洞口、管道、沟槽和预埋件等，应在砌筑时预留或预埋，不得在砌好的墙上打凿。(15)砌块就位并经校正平直、灌垂直缝后，随即进行水平和垂直缝的勒缝（原浆勾缝），勒缝（原浆勾缝）深度一般在35。灌垂直缝后的砌块不得碰撞或撬动，如发生移动，应重新铺砌。预制板、梁安装时必须坐浆。(16)砌块排列尽量不镶砖或少镶砖，必须镶砖时，应用整砖平砌，且尽量分散，镶砌砖的强度不应小于砌块强度等级。(17)用普通粘土砖镶砌前后一皮砖，必须选用无横裂整砖，顶砖镶砌，不得使用半砖。(18)常温施工时，砌块插筋孔应提前浇水湿润，孔内插筋应从结构伸出，插筋连接处必须保证搭接长度。孔内混凝土随砌随浇灌，每次灌注高度比砌块顶面低10左右。砌 块 砌 体 砌 筑LOGO感谢您的关注砌 块 砌 体 砌 筑配筋砌体工程施工 一、配筋砌体构造 在砌体结构中配置钢筋的砌体，以及砌体和钢筋砂浆或钢筋混凝土组合成的整体，可统称为配筋砌体。在砖砌体中设置横向钢筋网片在砂浆中能约束砂浆和砖的横向变形，延缓砌块的开裂及其裂缝的发展，阻止竖向裂缝的上下贯通，从而可避免转砌体被分裂成若干小柱导致的失稳破坏。网片间的小段无筋砌体在一定程度上处于三向受力状态，因而能较大程度提高承载力，且可使砖的抗压强度得到充分的发挥。砌 块 砌 体 砌 筑在配筋砌体中，又可分为配纵筋的、直接提高砌体抗压、抗弯强度的砌体和横向钢筋网片的、间接提高砌体抗压强度的砌体。配筋砌块砌体 组合砖砌体构件截面 砌 块 砌 体 砌 筑一、网状配筋砌体施工 网状配筋砌体是在砖砌体的水平灰缝中配置钢筋网，有网状配筋柱，网状配筋墙。网状配筋砖柱 钢筋直径宜采用34 钢筋网的间距，不应大于5皮砖，并不应大于400mm。砌 块 砌 体 砌 筑配有钢筋网的水平灰缝厚度应保证钢筋上下至少各有2mm的砂浆层。钢筋网应置于砂浆层中间，钢筋网边缘的钢筋的砂浆保护层应不小于15mm。设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d。配筋砌块砌体剪力墙中，采用搭接接头的受力钢筋搭接长度不应小于35d，且不应少于300mm。砌 块 砌 体 砌 筑二、组合砌体施工 组合砌体施工一般要求：组合砌体施工一般要求：受力钢筋的保护层厚度，不应小于下表中的规定。受力钢筋距砌体表面的距离不应小于5mm。受力钢筋的保护层厚度 环境条件类 别室内正常环境露天或室内潮湿环境墙1525柱混合砂浆2535水泥砂浆2030砌 块 砌 体 砌 筑受力钢筋的锚固。组合砌体的顶部及底部，以及牛腿部位，必须设置混凝土垫块，受力钢筋伸入垫块的长度，必须满足锚固的要求。先按常规砌筑砌体，在砌筑同时，按规定的间距在砌体的水平灰缝内放置箍筋或拉结钢筋。箍筋或拉结钢筋应埋于砂浆层中，使其砂浆保护层厚度不小于2mm，两端伸出砌体外的长度相一致。面层施工前，应清除面层底部的杂物，并浇水湿润砌体表面（指面层与砌体的接触面）。砌 块 砌 体 砌 筑组合砖砌体施工的构造要求 二、组合砌体施工 面层混凝土强度等级宜采用C15或C20。面层水泥砂浆强度等级不低于M7.5。砌筑砂浆的强度等级不低于M5，砖强度等级不低于MU10。砂浆面层的厚度，可采用3045mm。当面层厚度大于45mm时，其面层宜采用混凝土。受力钢筋宜采用HPB235级钢筋，对于混凝土面层，亦可采用HRB335级钢筋。受压钢筋一侧配筋率，对砂浆面层，不宜小于0.1%；对混凝土面层，不宜小于0.2%。受拉钢筋的配筋率，不应小于0.1%。受力钢筋的直径不应小于8mm。钢筋的净间距，不应小于30mm。砌 块 砌 体 砌 筑组合砖砌体施工的构造要求 二、组合砌体施工 箍筋的直径，不宜小于4mm及0.2倍受压钢筋直径，并不宜大于6mm。箍筋的间距，不应大于20倍受压钢筋的直径及500mm，并不应小于120mm。当组合砖砌体一侧的受力钢筋多于4根时，应设置附加箍筋或拉结钢筋。砌 块 砌 体 砌 筑之配筋砌块剪力墙施工之配筋砌块剪力墙施工 二、组合砌体施工 配筋砌块剪力墙是在普通混凝土小型空心砌块墙的孔洞或灰缝中配置钢筋。配筋砌块剪力墙所用小砌块强度等级不应低于MU10；砌筑砂浆不应低于M7.5；灌孔混凝土不应低于C20。墙的厚度不应小于190mm。钢筋的直径不宜大于25mm，当设置在灰缝中时不应小于4mm。设置在灰缝中钢筋的直径不宜大于灰缝厚度的1/2。两平行钢筋间的净距不应小于25mm。孔洞中竖向钢筋的净距不宜小于40mm。灰缝中钢筋外露砂浆保护层不宜小于15mm。位于砌块孔洞中的钢筋保护层，在室外或潮湿环境不宜小于30mm；在室内正常环境不宜小于20mm。砌 块 砌 体 砌 筑配筋砌块剪力墙的构造配筋应符合下列规定：应在墙的转角、端部和洞口的两侧配置竖向连续的钢筋，钢筋直径不宜小于12mm。应在洞口的底部和顶部设置不小于2根直径为10的水平钢筋，其伸人墙内的长度不宜小于35d(d为钢筋直径)和400mm。其他部位的竖向和水平钢筋的间距不应大于墙长、墙高之半，也不应大于12OOmm。对局部灌孔的墙体，竖向钢筋的间距不应大于600mm。之配筋砌块剪力墙施工之配筋砌块剪力墙施工 二、组合砌体施工 砌 块 砌 体 砌 筑钢筋混凝土填心墙砌筑 钢筋混凝土填心墙 施工时要控制每次砌筑的墙高不得超过3m。在砌筑墙体前要检查钢筋规格与间距等，符合质量要求后方可砌墙。浇筑混凝土前要检查墙体质量、两墙片间的砂浆和碎砖等杂物是否清理干净、清理用的洞口是否同品种、同强度等级的砖和砂浆填塞。浇水湿润墙片里侧，方可浇筑混凝土。浇筑混凝土要检查混凝土的质量和逐层振捣密实。振捣混凝土宜用插入式振动器，分层浇捣厚度不宜超过20Omm，振动棒不要触及钢筋及砖墙。砌 块 砌 体 砌 筑砌 块 砌 体 砌 筑砌 块 砌 体 砌 筑砌 块 砌 体 砌 筑
