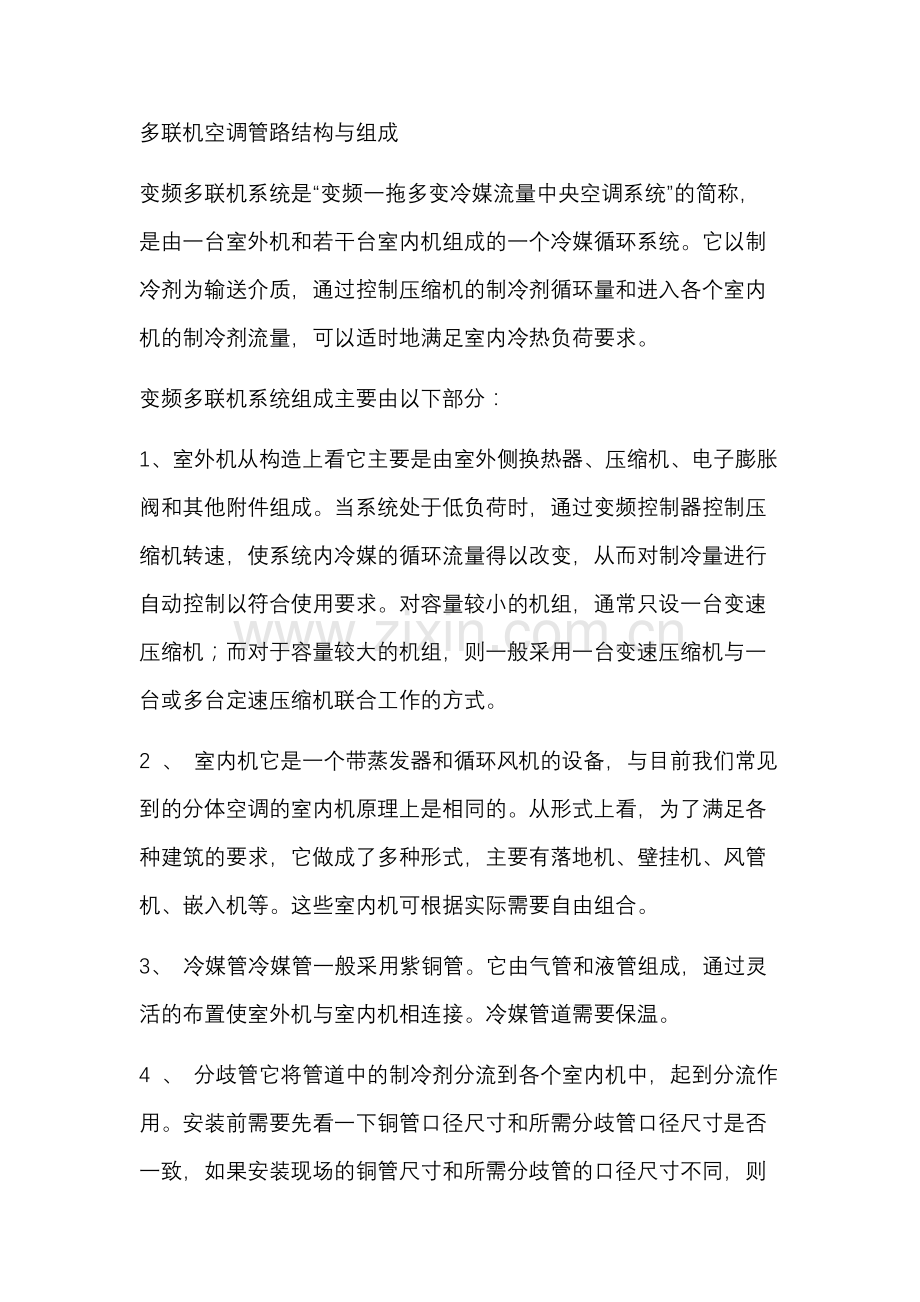

多联机空调管路结构与组成.docx

多联机空调管路结构与组成
变频多联机系统是“变频一拖多变冷媒流量中央空调系统”的简称，是由一台室外机和若干台室内机组成的一个冷媒循环系统。它以制冷剂为输送介质，通过控制压缩机的制冷剂循环量和进入各个室内机的制冷剂流量，可以适时地满足室内冷热负荷要求。
变频多联机系统组成主要由以下部分：
1、室外机从构造上看它主要是由室外侧换热器、压缩机、电子膨胀阀和其他附件组成。当系统处于低负荷时，通过变频控制器控制压缩机转速，使系统内冷媒的循环流量得以改变，从而对制冷量进行自动控制以符合使用要求。对容量较小的机组，通常只设一台变速压缩机；而对于容量较大的机组，则一般采用一台变速压缩机与一台或多台定速压缩机联合工作的方式。
2 、 室内机它是一个带蒸发器和循环风机的设备，与目前我们常见到的分体空调的室内机原理上是相同的。从形式上看，为了满足各种建筑的要求，它做成了多种形式，主要有落地机、壁挂机、风管机、嵌入机等。这些室内机可根据实际需要自由组合。
3、 冷媒管冷媒管一般采用紫铜管。它由气管和液管组成，通过灵活的布置使室外机与室内机相连接。冷媒管道需要保温。
4 、 分歧管它将管道中的制冷剂分流到各个室内机中，起到分流作用。安装前需要先看一下铜管口径尺寸和所需分歧管口径尺寸是否一致，如果安装现场的铜管尺寸和所需分歧管的口径尺寸不同，则用割刀将不同的部分切割掉。
5 、 冷凝水管制冷设备蒸发器在制冷过程中就会产生冷凝水。冷凝水管道一般采用PVC塑料管，冷凝水管道需要保温。
6 、 风管风管是用于空气输送和分布的管道系统。按截面形状，风管可分为圆形风管，矩形风管，扁圆风管等多种。按材质，风管可分为金属风管，复合风管，高分子风管。
7 、 风口它是空调系统中用于送风和回风的。送风口将制冷或者加热后的空气送到室内，回风口则将室内污浊的空气吸回去，两者形成一整个空气循环系统。
常见的送风口有双层百叶风口、散流器、球型可调风口、旋流风口等。常见的回风口有单层百叶风口等。常见的风口材质有铝合金、 塑料、碳钢、木质等。
8 、 制冷剂空调工程常用的制冷剂有R22、R410a 等等。R410a是一种新型环保制冷剂，不破坏臭氧层，工作压力为普通R22空调的1.6倍左右，制冷制热效率更高。R410a是目前为止国际公认的用来替代R22最合适的的冷媒。
9 、 四通阀实现制冷制热切换功能，制热时除霜功能。
10 、 控制系统控制系统主要有以下几种形式：无线遥控器、有线遥控器、集中控制器、网络管理系统等。
11、电子膨胀阀维持系统运行所需要的压力差，精确控制进入蒸发器的冷媒流量。
12 、 气液分离器主要作用是分离来自蒸发器的低压蒸气中的液滴，以保证压缩机吸入的是饱和的蒸气，避免压缩机产生液击而损毁。
13、 油分离器将润滑油从气态冷媒中分离出来后送回压缩机，避免压机因缺油而烧毁。
14 、 压力传感器当检测到系统中的排气压力过高时降低变频压缩机的运行频率，当排气压力超过4.4MPa时（各厂商不同）停机保护，并报警。
15 、 回油毛细管使油分离器中的润滑油回到各个压缩机的回气管中，再吸至各压缩机中，以保证压缩机的供油量。
16 、 高压储液罐：气液分离＋缓冲作用。
