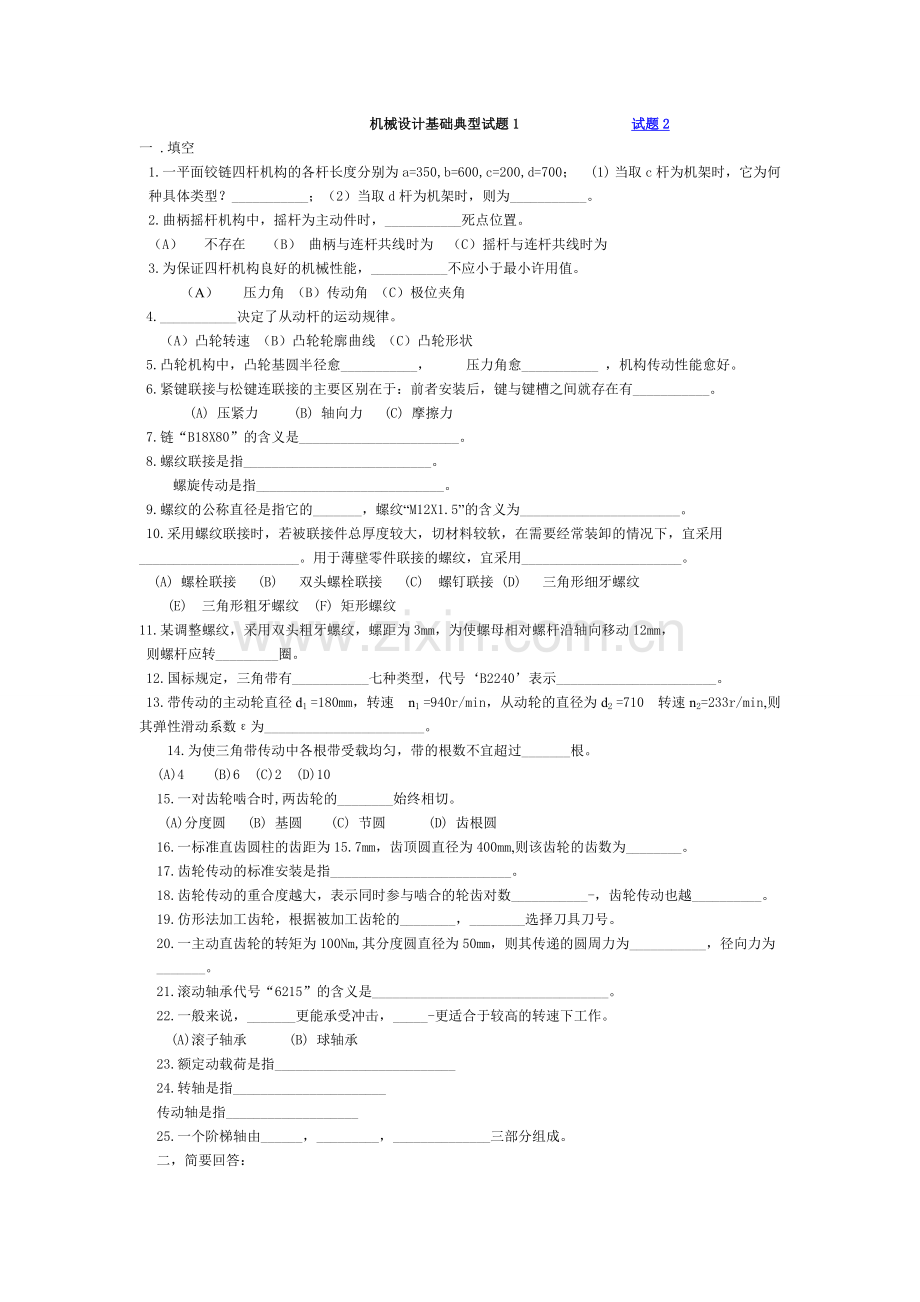

     机械设计基础典型试题1        试题2
一 .填空
1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A） 不存在 （B） 曲柄与连杆共线时为 （C）摇杆与连杆共线时为
3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）      压力角 （B）传动角 （C）极位夹角
4.___________决定了从动杆的运动规律。
（A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状
5.凸轮机构中，凸轮基圆半径愈___________， 压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力 (B) 轴向力 (C) 摩擦力
7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙螺纹
(E) 三角形粗牙螺纹 (F) 矩形螺纹
11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，
则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
13.带传动的主动轮直径d1 =180mm，转速 n1 =940r/min，从动轮的直径为 d2 =710 转速 n2=233r/min,则其弹性滑动系数ε为_______________________。
 14.为使三角带传动中各根带受载均匀，带的根数不宜超过_______根。
(A)4 (B)6 (C)2 (D)10
15.一对齿轮啮合时,两齿轮的________始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆
16.一标准直齿圆柱的齿距为15.7mm，齿顶圆直径为400mm,则该齿轮的齿数为________。
17.齿轮传动的标准安装是指__________________________。
18.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数___________-，齿轮传动也越__________。
19.仿形法加工齿轮，根据被加工齿轮的________，________选择刀具刀号。
20.一主动直齿轮的转矩为100Nm,其分度圆直径为50mm，则其传递的圆周力为___________，径向力为_______。
21.滚动轴承代号“6215”的含义是__________________________________。
22.一般来说，_______更能承受冲击，_____-更适合于较高的转速下工作。
(A)滚子轴承 (B) 球轴承
23.额定动载荷是指__________________________
24.转轴是指______________________
传动轴是指___________________
25.一个阶梯轴由______，_________，______________三部分组成。
二，简要回答：
     1.计算图示机构的自由度，并判定其是否具有确定的运动。

      2.  作下列机构图示位置的压力角。

3.  图示尖顶对心移动从动杆盘状凸轮机构。

（1）作出图示位置压力角；
（2）求该凸轮基圆半径rb=?
(3) 求从动杆升程 h=?
4,简述带传动为什么限制带速V在5——25米/秒范围内？
三，计算题：
1，  一队外啮合齿轮标准直齿圆柱挂齿轮传动，测得其中心距为160mm.两齿轮的齿数分别为Z1=20，Z2=44，求两齿轮的主要几何尺寸。
2，  图示轮系，已知：Z1=20，Z2=40，Z3=80，Z4=Z5=30，Z6=90。求i16=?

试题2

          机械设计基础典型试题 2   答案          试题3
一、填空（60分）
1.图示机构中有_______虚约束。
（A）1个 （B）2个 （C）3个 （D）没有

2.图示机构要有确定运动，需要有_______原动件。
（A）1个 （B）2个 （C）3个 （D）没有
3.平面四杆机构无急回特性时_______，行程速比 系数 _______
（A）压力角α=0    （B）传动角β=0   （C） 极位夹角θ=0    （D）　k＞1
（E）k＜1      （F）k=1
   4.在双曲柄机构中，已知三杆长度为 a=80mm,b=150mm,c=120mm,则d 杆长度为_______。
(A) ＜110mm (B)110mm≤d≤190mm (C)≥190mm
5.曲柄摇杆机构中，曲柄为主动件时，_______死点位置；
（A）      曲柄与连杆共线时为 （B） 摇杆与连杆共线时 （C） 不存在
6.凸轮机构中，基圆半径是指凸轮转动中心到_______半径。
（A）      理论轮廓线上的最大 （B） 实际轮廓线上的最大 （C） 实际轮廓线上的最小
（ D） 理论轮廓线上的最小
7.凸轮机构中的压力角是指_______间的夹角。
（A）凸轮上接触点的法线与从动件的运动方向 （B） 凸轮上接触点的法线与该点线速度
（C）轮上接触点的切线与从动件的运动方向
8.紧键联接主要是使轴与轮毂之间_______。
（A）    沿轴向固定并传递轴向力 （B）沿轴向可作相对滑动并具有作用 （C） 沿周向固定并传递扭矩 （D）安装及拆卸方便
9.普通平键联接传递动力是靠_______。
（A）两侧面的摩擦力 （B）两侧面的挤压力 （C） 上下面的挤压力 （D）上下面的摩擦力
10.设计键联接的几项主要内容是：a按轮毂长度选择键的长度 b按要求选择键类型 c按内径选择键的剖面尺寸 d进行必要强度校核 具体设计时一般顺序为_______。
(A)b-a-c-d (B)b-c-a-d (C)a-c-b-d (D)c-d-b-a
11.平键联接能传递的最大扭矩为T，现要传递的扭矩为1.5T，则应_______。
（A）      把键长增大到1.5倍 （B）把键宽增大到1.5倍 （C）把键高增大到1.5倍
（D）安装一对平键
12.拧紧螺母时的功率主要与螺纹的_______有关。
（A）    升角 （B）线数 （C）螺距和牙型角 （D）升角和牙型角
13.螺纹联接是一种_______。
    （A）可拆联接 （B）不可拆联接 （C）具有防松装置的为不可拆联接，否则为可拆联接 （D）具有自锁性能的为不可拆联接，否则可拆
    14.普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是：松螺纹联接的螺纹部分不承受_______的作用。
（A）     拉伸 （B）扭转 （C）剪切 （D）弯曲
15.被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为_______。
（A）      剪切与挤压破坏 （B）拉断 （C）拉扭断裂
16.刚性凸缘联轴器用四只铰制孔螺栓联接，螺栓中心的圆直径D=200mm ,轴传递扭矩T=180N.m,则作用在每个螺栓上的力为_______。
　 (A)1800　 (B)240 　(C)450　　 (D)540
17.三角带传动和平型带传动相比较，其主要优点是_______。
                         A)         在传递相同功率时，尺寸较小
                         B)         传动效率高
                         C)         带的寿命长
                         D)        带的价格便宜
18.标准三角带型号的选定，取决于_______。
（A）      传递的功率 （B）带的线速度 （C）带的圆周力 （D）高速轴上的扭矩
19.工作条件与型号一定的三角带，其寿命随小带轮直径的增大而_______。
（A） 降低 （B）增大 （C）不变
20.带传动的中心距与小带轮的直径一致时，若增大传动比，则小带轮上的包角
_______。
（A）      减小 （B）增大 （C）不变
21.一定型号的三角带传动，若小带轮直径一定，增大其传动比，则带饶过大带轮上的弯曲应力_______。
（A）减小 （B）增大 （C）不变
22.带在工作时产生弹性滑动，是由于_______。
（A）  带不是绝对挠性件 （B）带与带轮间的摩擦系数偏低
（B）  带的紧边与松边拉力不等 （D）带绕过带轮产生离心力
23.带传动的主动轮直径D1=180mm,转速n1=940r/min,从动轮直径D2=710，转速n2=233r/min,则滑动系数 ε为_______。
（A）1.2﹪ （B）1.5﹪ （C）1.8﹪ （D）2.2﹪
24.在具体设计三角带传动时，a：确定带轮直径D1，D2，b：选用带的型号，c：确定带的长度L，d：确定带的根数Z，e：选定初步中心距a0，f：计算实际中心距a，g： 计算作用在轴上的压力F。以上各项目进行的顺序为_______。
（A）a-b-c-e-f-d-g (B)a-b-d-e-c-f-g (C)b-a-e-c-f-d-g (D)b-a-e-f-c-d-g
25.一对齿轮要正确啮合，它们的_______必须相等，
（A）直径 （B）宽度 （C）模数 （D）齿数
26.一个齿轮上的圆有_______。
（A）     齿顶圆和齿根圆， （B）齿顶圆，分度圆，基圆和齿根圆
（C）      齿顶圆，分度圆，基圆，节圆，齿根圆
27.一标准直准圆柱齿轮的周节（齿距）P=15.7mm,齿顶圆的直径为d=400mm,则该齿轮的齿数为_______。
（A）82 （B）78 （C）80 （D）76
二、计算及绘图1.计算图示机构的自由度，并判定其是否具有确定运动，（绘有箭头的构件为原动件）。
        2.设计一铰链四杆机构，已知其摇杆CD的长度为50mm，行程速比系数K=1.3。
        3.图示的轮系中，各齿轮均为标准齿轮，且其模数均相等，若已知各齿轮的齿数分别为：Z1=20、Z2=48、
     Z2'=20。试求齿数Z3及传动比i1H。

        4.图示轮系，已知Z1=18、Z2=20、Z2'=25、Z3=25、Z3'=2（右），当a轴旋转100圈时，b轴转4.5圈，求Z4=？

  机械设计基础典型试题 3         答案                       试题4
一.填空
1.机器或机构—————之间，具有确定的相对运动。
2.在曲柄摇杆机构中，如果将————杆作为机架，则与机架相连的两杆都可以作———运动，即得到双曲柄机构。
3.曲柄摇杆机构产生“死点”位置的条件是，摇杆为————件，曲柄为——件。
4.凸轮机构能使从动杆按照——————，实现各种复杂的运动。
5.双圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转两圈，曲柄盘应转————圈。
6.三角带表面上印有B2240，它表示该三角带是—————，—————长度为2240mm。
7.模数是齿轮的———参数，是齿轮各部分几何尺寸计算的————，齿形的大小和强度与它成————————。
8.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的————模数和————都相等，齿轮的———角相等而旋向———。
9.规定蜗杆—————与螺旋升角的——————之比，称为蜗杆特性系数。
10.在工作中同时承受—————和——————两种作用，本身又转动的轴，叫转轴。
二.判断
1，运动副是联接，联接也是运动副。                     （ ）
2，曲柄的极位夹角θ越大，机构的急回特性也越显著。            （ ）
3，在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。（ ）
4，分度圆上压力角的变化，对齿廓的形状有影响。               （ ）
5，速比公式i12=n1/n2=Z2/Z1不论对齿轮传动还是蜗杆传动都成立。            （ ）
三.简答
1.  什么叫标准齿轮？
2.  为什么要限制齿轮的最少齿数？
3.  两轴相互平行的情况下采用什么类型的齿轮传动，并叙述其优点。
4. 带传动中，打滑和弹性滑动有何不同？
5. 举例说明急回特性在生产中有什么意义？
   四.计算
1.  有一对标准直齿圆柱齿轮，m=2mm，α=200，Z=25，Z2=50，求（1）如果n1=960r/min，n2=？ （2）中心距a=？ （3）齿距p=？
2.   Z1=15，Z2=25，Z3=20，Z4=60。n1 =200r/min（顺时针）n4=50r/min（顺时针）试求H的转速。

3. 计算此机构的自由度。

4. 齿轮轴由一对7206轴承支承，Fr1=5200N，Fr2=3800N，Fx=2200N，方向如图所示，试求两轴承的当量动载荷。

   机械设计基础典型试题 4        答案      试题 5
一、填空
1.机构具有确定运动的条件是：_____________________________________。
2.图示机构要有确定运动需要有_________________个原动件。

3.平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为________________。
4.  曲柄摇杆机构中，曲柄为主动件时，_______________________死点位置。
（A） 曲柄与连杆共线时，（B）摇杆与连杆共线时，（C）不存在，
5. 凸轮机构基圆半径越___，压力角越___，机构传动性能越好。
6.键联接的主要用途是：__________________，键“12X50”的含义是__________________。
7. 普通平键联接所能传递的最大转矩为T，现要传递的转矩为1.5T，则应________________________。
（A）把键长增大到1.5倍，（B）把键高增大到1.5倍 （C）把键宽增大到1.5倍 （D）安装一对平键
8.  螺纹的公称直径是指它的___________，螺纹“M12X1.5左”的含义是____________________。
9.  普通螺栓联接中的松螺纹联接与紧螺纹联接之间的主要区别是：松螺纹联接中的螺纹部分不存在________________作用。
（A） 拉伸 （B）扭转 （C）剪切 （D）弯曲
10.          一调整螺旋，采用双线粗牙螺纹，螺距为3毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转_________圈，
11.国标规定，三角带有___________________________共七种类型，代号“B2240”表示的含义是：_____________________________________。
12. 带传动主要是依靠_____________来传递与动和动力，
（A） 带和两轮接触面之间的正压力 （B）带的紧边拉力
（B）  带和两轮接触面之间的摩擦力 （D）带松边拉力
13.三角带横截面为等腰梯形，夹角为40度，在设计三角带轮时，轮槽夹角一般确定为 ______________________
（A）      大于40度 （B）等于40度 （C）小于40度
14.带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮包角_______________，
15.渐开线齿廓形状取决于_____________________直径大小，
16.渐开线标准直齿圆柱齿轮传动，正确啮合条件是_____________________________________，
17.齿轮传动的重合度越大，表示同时参与啮合的轮齿数目________________，齿轮传动越_______________，
18.一渐开线标准直齿圆柱齿轮的齿距为15.7毫米，齿根圆直径为367.5mm，则该齿轮的齿数为______________，
19.闭式软齿面齿轮传动的强度设计，首先按_______________________强度条件计算，校核_________________。
20.轮系通常分为____________________________和___________________________两种。
二、简要回答
1.作出下列机构图示位置压力角。

2.图示尖顶对心移动从动杆盘状凸轮机构

（1）作出图示位置压力角；
（2）求该凸轮基圆半径rb；
（3）求从动杆升程h。
3.螺纹联接的自锁条件是什么？在公称直径，螺旋升角，摩擦系数相同的情况下，试比较三角形螺纹、  梯形螺纹、矩形螺纹的自锁性（简述理由）。
        4.简述带传动中，为何限制带速在5——25m/s范围内？
         5.  在选择大小齿轮材料及热处理方法时，所要考虑的“配对”问题指的是什么？为什么要这样考虑？
三、计算题
1，  一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80，并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的主要几何尺寸。
2，  图示轮系，已知各轮齿数Z1=Z2'=41，Z2=Z3=39,求手柄H与轮1的传动比i1H。

      机械设计基础典型试题 5    答案        试题6
一 、填空
1.       运动副是指能使两构件之间既能保持________接触，而又能产生一定的形式相对运动的_______。
2.       在_______机构中，如果将_______杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。
3.       平面连杆机构当行程速比K________时，机构就具有急回特性。
4.       曲柄摇杆机构产生“死点”位置的条件时摇杆为__________，曲柄为__________。
5.       凸轮机构能使从动杆按照_____________实现各种复杂的运动。
6.       键20X70GB1095—79的含义是_____________。
7.       三角带C2800的含义是______________。
8.       牛头刨床的工作台进给机构用的是_________________机构。
9.       由于渐开线齿轮的传动比等于_________，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。
10.   分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。
二、判断
1．  机构都是可动的。
2．  通过离合器联接的两轴可在工作中随时分离。
3．  在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有曲柄。
4．  凸轮转速的高低，影响从动杆的运动规律。
5．  外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。
6．  在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。
7．  同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。
8．  只有轴头上才有键槽。
三．回答
1．  摆动导杆机构有无急回特性？
2．  机构的“死点”位置在什么情况下需要克服？在什么情况下应当利用？
3．  分度圆上压力角的变化，对齿廓的形状有无影响？
4．  在什么情况下凸轮机构的从动杆才能得到运动的停歇？
5．  怎样计算直齿圆柱齿传动的圆周力、径向力？
四．计算
1． 计算自由度

    2．  某传动装置中有一对渐开线。标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数zz1=24，
齿顶圆直径da1=78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺寸及这对齿轮的传动比。
3. 在图示轮系中，已知z1、z2、z2'、z3、z4、 z 4'、 z5、 z5'、z6。 求传动比i16。

4. 在图示轮系中，各齿轮均为标准齿轮，已知z1=20， z2=48, z2'=20 。试求z3及传动比i1H。

5. 一轴由一对7211AC的轴承支承，Fr1=3300N, Fr2=1000N, Fx=900N, 如图。试求两轴承的当量动载荷P。  (S=0.68Fr    e=0.68    X=0.41,Y=0.87)

  机械设计基础典型试题 6   答案  试题7
一、填空
1.  图示机构中有_____个虚约束。
（A）0 (B) 1 (C)2 (D)3

2.图示机构要有确定运动，需要有_____个原动件。
（A）0 (B)1 (C)2 (D)3

3.平面四杆机构中，若各杆长度分别为a=40、b=60、 c=60 、 d=70。当以a为机架，则此四杆机构为_________。
4.在双曲柄机构中，已知三杆长度为a=80， b=150 ， c=120， 则d杆长度为________。
(A)   d<110 (B)110≤d≤190 (c) d<190
5.凸轮机构从动杆的运动规律，是由凸轮_____ 所决定的。
(A)转速 (B)轮廓曲线 (C) 形状
6．凸轮机构中，基圆半径是指凸轮转动中心至______向径。
（A）理论轮廓线上的最大 (B) 实际轮廓线上的最大
(C) 理论轮廓线上的最小 (D) 实际轮廓线上的最小
7．键联接的主要用途是使轮与轮毂之间________
(A)沿轴向固定并传递轴向力 (B) 沿轴向可作相对滑动并具由导向性
（C）沿周向固定并传递扭距 (D) 安装拆卸方便
8．A、B、C 三种类型的普通平键b、h、h相同，则工作中受挤压面积最大的应属____型。
9.平键联接所能传递的最大扭距为T，现要传递的扭距为1.5T，则应_______。
（A）把键长增大到1.5倍 (B) 把键宽增加到1.5倍
(C) 把键高增加到1.5倍 (D) 安装一对平键
10．拧紧螺母的效率，主要与螺母的______有关
(A) 导程角 (B) 线数 (C) 螺距和牙型角 (D)导程角和牙型角
11．采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装拆的情况下宜采用________。
(A) 螺栓联接 (B) 双头螺柱联接 (C)螺钉联接
12．普通螺栓联接中的松螺纹和紧螺纹之间的主要区别是：松螺纹联接中的螺纹部分不存在_____作用。
(A) 拉伸　　　(B) 扭转 (C) 剪切　　　(D) 弯曲
13．被联接件受横向外力作用时，如采用普通螺栓联接则螺栓可能的失效形式为_________。
(A) 剪切与剂压破坏 (B) 拉断 (C) 拉扭断裂
14．三角带传动和平皮带传动相比较，。其主要优点是___________。
(A)    在传递相同功率时尺寸较小 (B) 传动效率高
(C) 带的寿命长 (D) 带的价格便宜
15．国标规定：三角带有_____________七种类型传递能力最大的为____型。最小的为___型。代号A1000表示________________。
16.带的传动中的有效圆周Ft _________。
(A)    随负载的增加而增加 (B) 随负载的增加而减少 (C) 与负载无关
17．带传动的中心距与小带轮的直径一定时，若增大传动比。则小带轮包角_______。
(A) 增大 (B) 减小 (C) 不变
18．汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的轴，是______。
     (A)心轴 (B) 转轴 (C)传动轴
19．渐开线齿廓形状取决于________直径大小。
20．一个齿轮上的圆有________。
(A) 齿顶圆，齿根圆 (B) 齿顶圆，齿根圆，分度圆，基圆
(C ) 齿顶圆，节圆，基圆。齿根圆 (D) 齿顶圆，分度圆，节圆，齿根圆，基圆，
21．渐开线标准直齿圆柱齿轮传动，其正确啮合条件为__________。
22. 两轴在空间交错900的传动，如已知传递载荷及传动比都较大，则宜选用_______。
          (A) 螺旋齿轮传动  (B)斜齿圆锥齿轮传动 (C)蜗轮蜗杆传动
23．当两轴距离较远，且要求传动比准确，宜采用_______。
(A) 带传动 (B)一对齿轮传动 (C) 轮系传动
24．一渐开线标准直齿圆柱齿轮，跨6个齿与跨7个齿所测的公法线长度分别为42.14mmy与49.52mm ，则该齿轮模数为________。
25.闭式硬齿面齿轮传动的强度设计，首先按__________强度条件计算出_________。
二，判断
1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。所以就是在振动及交变载荷作用下，也不需要防松。
4．（）m，d，ha＊ c＊都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
三．简答问题
1．  下列凸轮机构中，图_______所画的压力角是正确的。

2．  图示为尖顶对心移动从动杆盘状凸轮机构
（1）       绘出压力角
（2）       绘出凸轮基圆半径
（3）       绘出从动杆升程h

3．  计算图示机构的自由度，并判定其是否具有确定的运动。

4．  螺纹联接的自锁条件是什么？在螺纹导程角，摩擦系数相同情况下，试比较三角形、梯形、矩形螺纹的自锁性与效率。
5．  轴的结构设计主要考虑的因素有哪些？
四．计算题。
1．已知一对正确安装的标准渐开线正常齿轮的ɑ=200，m=4mm，传动比i12=3，中心距a=144mm。
试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。
2．图示轮系，已知Z1=20、 Z1'=24、 Z2=30、Z2'=Z3 = Z4=25、Z5=74，且已知nH1=100转/分。 求nH2。

  机械设计基础典型试题 7       答案    试题 8
一、填空
1.机器或机构各部分之间应具有________运动。机器工作时，都能完成有用的________或实现转换________。
2.根据图中注明的尺寸，判断各铰链四杆机构的类型。

3.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。
4.  常用的间歇运动机构有________和________。
5.在国家标准中，规定普通螺纹的牙型角为___度，公称直径指的是螺纹的________。
6.我国三角带已经标准化，共分为________七种型号，三角带的锲角是________度。
7.带传动中，当中心距a过大，常会引起带的________，而中心距a过小，又会加速带的________。
8.  由渐开线的形成可知，离基圆越远的点，相应的压力角________，我国规定标准压力角为________。
9.斜齿圆柱齿轮的配对条件是________，________，________。
10.国家标准中，普通平键的主要尺寸6Xh按_____选取。
11.对于安装有斜齿圆柱齿轮的传动轴，最好选用________滚动轴承支承此轴；对于安装直齿圆柱齿轮的传动轴，最好选用________滚动轴承支承此轴。
12. 轴上安装零件有确定的位置，所以要对轴上的零件进行________固定和________固定。
二、判断
1.机器是由机构组合而成的，机构的组合一定就是机器。   （ ）
2.曲柄滑块机构滑块为主动时，有死点位置。                  （  ）
3.运动副是联接，联接也是运动副。                                       （   ）
4.摆动导杆机构有急回特性。                                （  ）
5.m，d，ha＊ c＊都是标准值的齿轮是标准齿轮。                (   )
三、计算及绘图
1.计算图示机构的自由度。

2.设计一铰链四杆机构。已知摇杆CD的长度为75mm,行程速比系数K=1.5,机架长度为100mm,摇杆的一个极限位置与机架的夹角为450。
3.设计一对心直动滚子从动件盘形凸轮。已知凸轮基圆半径rb=40mm,滚子半径r=10mm,凸轮顺时针回转，从动件以等速运动规律上升，升程为32mm，对应凸轮推程角为120°；凸轮继续转过60°，从动件不动，凸轮转过剩余角度时，从动件等速返回。
4.已知轮系中各齿轮的齿数分别为Z1=20、Z2=18、 Z3=56。求传动比i1H。

机械设计基础典型试题 8   答案      试题 9
一．填空：
1．  机构具有确定运动的条件是：___________________。
2．  在轴的初步计算中，轴的直径是按____来初步确定的。
3．  曲柄摇杆机构中，曲柄为主动件时，_________为死点位置。
（A）曲柄与连杆共线 （B）摇杆与连杆共线 （C）不存在
4．  凸轮机构基圆半径越_________，压力角越_________，机构传动性能越好。
5．  凸轮机构中的压力角是指_________间的夹角。
（A）  凸轮上接触点的法线与该点的线速度方向。
（B）   凸轮上的接触点的法线与从动件的运动方向。
（C）  凸轮上的接触点的切线与从动件的运动方向。
6．  键B18*50的含义是_____________________。
7．  普通平键的三种形式为_____，_____，_____。
8．  设计键联接的几项内容是：A：按轮毂宽度选择键长，B：按要求选择键的类型，
C：按轴的直径选择键的剖面尺寸，D：对联接进行必要的强度校核。
在具体设计时，一般顺序是_____________________。
9．  螺纹的公称直径是指它的_____。M16*2的含义是_____________________。
10．       用于薄壁零件联接的螺纹，宜采用_________。（A）梯形螺纹 （B）三角形细牙螺纹 （C）三角形粗牙螺纹
11．       某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转_____圈。
（A）3 （B）2 （C）4 （D）2.5
12．       国标规定，三角带有___________七种类型，代号B2280表示_____________。
13．       带传动主要依靠___________来传递运动和动力的。
（A）  带和两轮接触面之间的正压力 （B）带的紧边拉力 （C）带和两轮之间接触面之间的摩擦力（D）带的松边力
14．       工作条件与型号一定的三角带，其寿命随小带轮直径的增大而__。（A）增大 （B）减小 （C）无影响
15．       三角带横截面为等腰梯形，夹角为40度，则设计三角轮带时，轮槽夹角为__。
（A）  40度 （B）>40度 （C）<40度
16．       带传动的主动轮直径d1=180mm,转速n1=940rpm,从动轮直径d2=710mm，转速n2=233rpm,则弹性滑动系数为ε__。
17．       为使三角带传动种各根带受载均匀，带的根数不宜超过__根。（A）4 （B）6 （C）2  （D）10
18．       渐开线齿廓形状取决于_________大小。
19．       渐开线标准直齿圆柱齿轮正确啮合条件为：____________。
20．       齿轮传动的标准安装是指_______________。
21．       齿轮传动的重合度越大，表示同时参加啮合的轮齿数目_______，齿轮传动越____________。
22．       仿形法加工齿轮，根据被加工齿轮的____________选择刀号。
23．       滚动轴承“6312”的含义是____________。
24．       滚动轴承的额定动载荷是指____________。
25．       在正常条件下，滚动轴承的主要失效形式是____________。
（a）    滚动体碎裂
（b）   滚动体与滚道的工作表面产生疲劳点蚀。
（c）   保持架破坏。
（d）   滚道磨损。
二 判断正误（10分）
1．凸轮机构中，凸轮最大压力角出现于凸轮轮廓坡度较陡的地方。（ ）
     2．普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的。（ ）
3．带传动中弹性滑动现象是不可避免的。 （ ）
4. m,α,ħa*,c*都是标准的齿轮是标准齿轮。 （ ）
5．工作中转动的轴称为转轴。 （ ）
三 简要回答：（4
