隧道防水板施工工法.doc

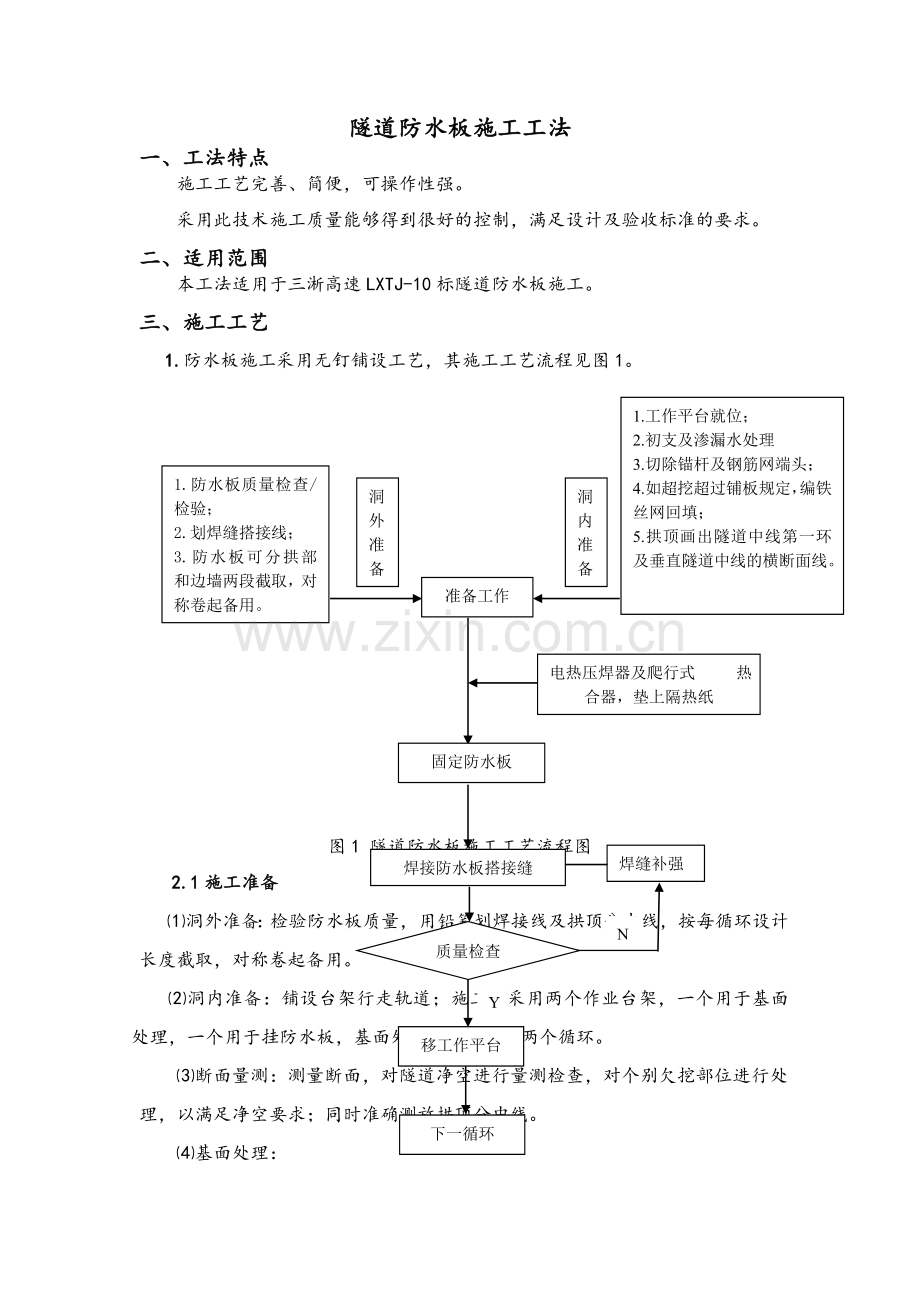

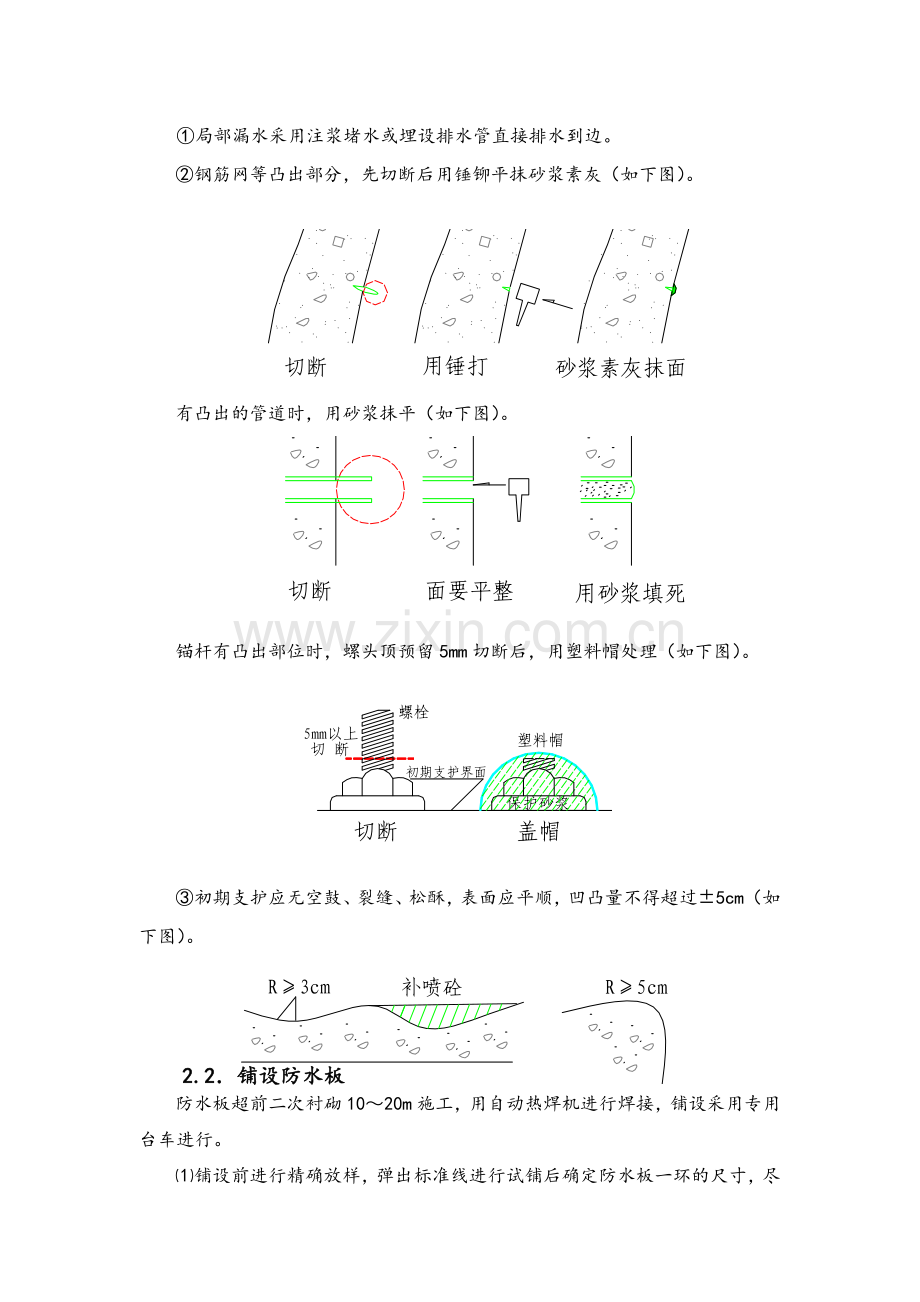

隧道防水板施工工法一、 工法特点施工工艺完善、简便，可操作性强。采用此技术施工质量能够得到很好的控制，满足设计及验收标准的要求。二、 适用范围本工法适用于三淅高速LXTJ-10标隧道防水板施工。三、施工工艺1.防水板施工采用无钉铺设工艺，其施工工艺流程见图1。N1.防水板质量检查/检验； 2.划焊缝搭接线；3.防水板可分拱部和边墙两段截取，对称卷起备用。1.工作平台就位；2.初支及渗漏水处理3.切除锚杆及钢筋网端头；4.如超挖超过铺板规定，编铁丝网回填；5.拱顶画出隧道中线第一环及垂直隧道中线的横断面线。准备工作洞外准备洞内准备电热压焊器及爬行式 热合器，垫上隔热纸固定防水板焊缝补强Y移工作平台下一循环焊接防水板搭接缝质量检查 图1 隧道防水板施工工艺流程图2.1施工准备洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。洞内准备：铺设台架行走轨道；施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板，基面处理超前防水板两个循环。断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。基面处理：局部漏水采用注浆堵水或埋设排水管直接排水到边。钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。有凸出的管道时，用砂浆抹平（如下图）。锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过5cm（如下图）。2.2铺设防水板防水板超前二次衬砌1020m施工，用自动热焊机进行焊接，铺设采用专用台车进行。铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。复合式防水板铺设采用洞外大幅预制，洞内整卷起吊，无钉铺设工艺。从拱顶向两侧铺设，防水板铺设要有一定松驰量。在喷砼表面采用ZIC-16电锤8钻头钻眼，塑料膨胀螺栓固定，锚固点边墙间距100cm，拱部间距50cm，拱腰间距70cm沿隧道纵向在锚固点上绑扎铁丝，防水板用背带与铁丝绑紧。防水板铺设采用从下向上的顺序铺设，松紧应适度并留有余量（实铺长度与弧长的比值为10：8），检查时要保证防水板全部面积均能抵到围岩。防水板铺挂前，用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上（见下图），缓冲层搭接宽度50mm，可用热风焊枪点焊，每幅防水板布置适当排数垫圈，每排垫圈距防水板边缘40cm左右，锚固点间距：边墙23点/m2 ，拱顶34点/m2。图3 暗钉圈固定缓冲层示意两幅防水板的搭接宽度不应小于100mm。环向铺设时，下部防水板应压住上部防水板。防水板之间的搭接缝应采用双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接，细部处理或修补采用手持焊枪，单条焊缝的有效焊接宽度不应小于15mm，焊接严密，不得焊焦焊穿。防水板纵向搭接与环向搭接处，除按正常施工外，应再覆盖一层同类材料的防水板材，用热焊焊接。三层以上塑料防水板的搭接形式必须是“T”型接头。分段铺设的卷材的边缘部位预留至少60cm的搭接余量并且对预留部分边缘部位进行有效的保护。绑扎或焊接钢筋时，采取措施应避免对卷材造成破坏。混凝土振捣时，振捣棒不得接触防水板，以防防水板受到损伤。防水板的搭接缝焊接质量检查应按充气法检查，将5号注射针与压力表相接，用打气筒进行充气，当压力表达到0.2MPa时停止充气，保持5min，压力下降不大于20%，说明焊缝合格；如压力下降过快，说明有未焊好处。用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气为止。施工要点控制防水板表面平顺，无褶皱、无气泡、无破损等现象。当基面轮廓凸凹不平时，要预留足够的松散系数，使其留有余地，并在断面变化出增加悬挂点，保证缓冲面与混凝土表面密贴。防水板搭接用热焊器进行焊接，接缝为双焊缝，焊接温度应控制在200270oC为宜，并保持适当的温度即控制在0.10.15m/min范围内。太快焊缝不牢固，太慢焊缝易焊穿、烤焦。焊缝若有漏焊、假焊应予补焊；若有烤焦、焊穿处以及外露的固定点，必须用塑料片焊接覆盖。焊接钢筋时在其周围用石棉水泥板进行遮挡，以免溅出火花烧坏防水层；灌注二衬砼时输送泵管不得直接对着防水板，避免混凝土冲击防水板引起防水板被带滑脱，防水板下滑。所有防水材料必须采用合格厂家生产的定型产品，所有产品必须有出厂合格证和质量检验证明。详细记录各种防水材料的安放部位，做到可追溯性。防水材料在使用前应做好相应的试验、检验工作，委托有相应资质的机构对防水材料进行检测。施工中发现的问题及时与生产厂家或供应商联系，以求尽快解决，不合格的材料坚决不用于本工程。3止水带及止水条施工二次衬砌的变形缝、施工缝是隧道施工的薄弱环节，也是隧道工程防水的重点，在施工中要高度重视。3.1止水带施工止水带施工工艺流程：挡头模板钻钢筋孔 穿钢筋卡 放置止水带 下一环节止水带定位 灌注混凝土 拆挡头板 下一环止水带定位施作方法:沿衬砌轴线每隔不大于1m钻一12的钢筋孔。将制成的钢筋卡，由待灌混凝土侧向另一侧穿过挡头模板，内侧卡进止水带一半，另一半止水带平靠在挡头板上。待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带。施工控制要点：检查待处理的施工缝附近1m范围内围岩表面不得有明显的渗漏水，如有则采取必要的挡堵(防水板隔离)和引排措施。按断面环向长度截取止水带，使每个施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只允许有左右两侧边基上部两个接头，接头搭接长度不小于30cm，且要将搭接位置设置在大跨以下或起拱线以下边墙位置。止水带对称安装，伸入模内和外露部分宽度必须相等，沿环向每0.5m设二根6mm短钢筋夹住，以保证止水带在整个施工过程中位置的正确。止水带处砼表面质量应达到宽度均匀、缝身竖直，环向贯通，填塞密实，外表光洁。浇注混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位。止水带施工中泡沫塑料对止水带进行定位，避免其在混凝土浇筑中发生移位。3.2止水条施工止水条施工工艺流程：制作专用端头模板 浇筑先浇衬砌段时形成预留槽 浇筑下一段衬砌混凝土前安装止水条。施作方法：水平施工缝先浇筑混凝土在初凝后、终凝前根据止水条的规格在混凝土端面中间压磨出一条平直、光滑槽。环向或竖向施工缝采用在端头模板中间固定木条或金属构件等，混凝土浇筑后形成凹槽。槽的深度为止水条厚度的一半，宽度为止水条宽度。清洗后，在灌注下循环混凝土之前，将止水条粘贴在槽中。施工控制要点：二衬混凝土初凝后，拆除端头模板，将凹槽压平、抹光，凹槽的宽度略大于止水条的宽度。止水条安放前，先已浇筑混凝土端部充分凿毛、清洗干净。止水条在衬砌台车移动前4h左右安装，安装前最好先在凹槽内涂抹一层氯丁胶粘剂，止水条顺凹槽拉紧嵌入，确保止水条与槽底密贴，并用水泥钉固定牢固，同时在端部混凝土面上涂抹一层界面剂。止水条若有搭接，则可将止水条切成对口三角形，用氯丁胶水粘结。接口处不得有空隙。在二衬混凝土浇筑前，先在水平施工缝基面铺设2530mm与浇筑混凝土同标号的水泥砂浆，经均匀、充分振捣后使基面与新浇筑混凝土有2530mm水泥砂浆，新老混凝土结合牢固。4劳动组织防水板施工一般需要46个人一组，施工人员经培训合格后上岗，并保持相对稳定，可根据施工现场情况及时调整：止水条、止水带以及排水盲管作业根据现场情况具体组织。 5机具设备见机具设备配备表1。表1 机具设备配置表序号机具规格型号数量用途备注1简易吊装设备自制1吊装防水板2射钉枪或铁锤可调节火力4打入钢钉3简易台架自制2基面处理铺设防水板4自动热熔焊接器3焊接防水板5热风枪4焊接防水板6冲击电钻4钻定孔位6质量要求6.1质量验收参照规范公路隧道施工技术规范公路隧道工程施工技术指南公路隧道工程施工质量验收暂行标准 6.2防水工程的质量要求衬砌不渗水，结构表面无湿渍；混凝土抗压强度和抗渗压力符合设计要求；防水层连接紧密，无渗水现象，立面拐角的防水板无空鼓和皱褶；材料甩头预留长度不小于规定长度，其收边和保护达到了设计要求；防水层的破损处已按要求修补达标；防水层与其它防水材料的连接符合设计要求； 7、质量保证措施 7.1加强施工前的质量控制工作施工前，组织技术人员认真会审设计文件和图纸，切实了解和掌握工程的要求和施工的技术标准，理解业主的需要和要求，如有不清楚或不明确之处，及时向业主或设计单位提出书面报告。 开工前要做好各部位、工序的技术交底工作，严格做好技术交底，按照四级技术交底的要求，使各级施工人员清楚地掌握对将要进行施工的部位、工序的施工、施工工艺、技术规范要求，对特殊和重点部位要真正做到心中有数，确保施工操作的准确性和规范性。 7.2做好施工全过程的质量控制工作配齐满足工程施工需要的人力资源。有针对性地组织各类施工人员学习，进行必要的施工前岗位培训，以保证工程施工的技术要求，特殊工种作业人员须持有效上岗操作证，技术人员、组织管理人员必须熟悉本工程的技术、工艺要求，了解工程的特点和现场情况，以确保工程施工能正常运转。7.3做好施工材料的质量控制：用于主体工程的所有材料，必须对供货质量、信誉、供货能力等方面进行评价，在有保证持续供货能力的分承包方处采购。 做好材料进货的检验和标识工作。按质量体系标准和要求，在进货、检验、试验、进仓、登记、标识、使用等全过程中，都必须严格执行“进货检验和试验控制程序”文件要求，从采购的第一程序开始，层层把关，确保材料质量。 加强施工过程的试验与检验：确保各种实验的有效性和准确性，在加强公司试验室对本工程中各种试件的测试工作的墙身上，还在现场设立专（兼）职试验人员，配合试验室工作，并严格按照规范要求做好各类原材料、半成品预构件、混凝土、砂浆等抽检和复检工作，认真把好质量关，用数据和分析图表配合和指导现场施工质量。
