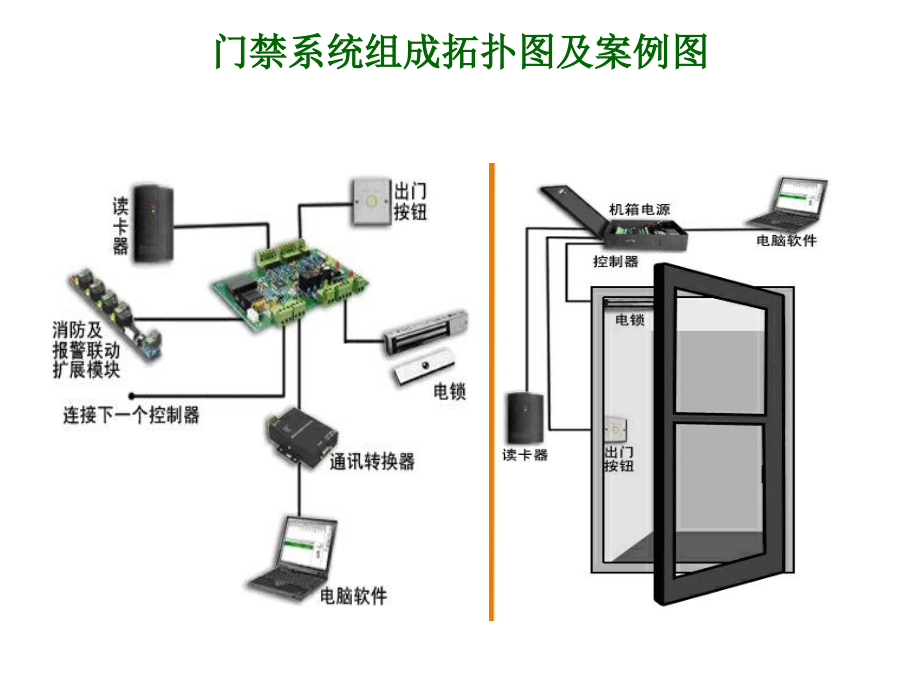

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,门禁的基础知识,什么是门禁,?,门禁,又称出入管理控制系统或通道管理系统,.,是一种控制人员进出的数字化智能管理系统,.,原始的门禁系统概念其实早就在我们生活中。例如：我们家家户户都装了门和锁，自己家里的人配了钥匙，家里人回来时，无需喊门，直接用钥匙开门进入。外面的人来访，屋里的人听到敲门的声音，知道有人来访了，问：,“,谁呀？,”,外面的人回答：,“,我是*！,”,里面的人通过声音和以往经验判断该不该开门。这就是一个原始的门禁形象概念。,我们通过 人 和 计算机 来说明门禁系统的智能化原理。,的产品往往由以下几个组成部分组成：,输入设备 输出设备 中央处理和记忆设备 通讯设备,人的 眼睛（获得视觉信息输入）皮肤（触觉信息输入）耳朵（声音信息输入）等是输入设备。人的 手脚 等是动作的输出设备。人的 大脑 是中央信息处理和记忆设备。人的 口和耳朵 是通讯的接收和发送设备。人通过 眼睛 皮肤 耳朵等信息输入器官获得信息，经过大脑的分析判断和记忆对比，再通过 手脚等动作做出想要的动作，就完成了一个智能化的行为。通过语言的交流，形成了一个群体。,计算机的 键盘 鼠标 就是输入设备，通过计算机主机（主板,CPU,来进行分析判断。通过内存和硬盘来进行记忆）做出判断，然后 通过 音箱 显示器 打印机等进行反应输出，也完成了一个智能行为。,计算机通过网卡和协议，形成了一个计算机网络。,门禁系统也是一样，读卡器和按钮 门磁信号等组成了门禁系统的输入设备，信号传给了控制器，控制器上的,CPU,和记忆体进行分析 判断 对比 和 存储，然后 通过输出设备电锁动作来实现开门的过程，通过报警器来提示警报。通过,485,通讯转换器,TCP/IP,通讯设备 协议好比人的语言，进行了组网，形成了一个门禁群。,门禁系统组成拓扑图及案例图,当前常见门禁系统的种类有哪些？各有什么优缺点？,密码门禁系统,通过输入密码，系统判断密码正确后驱动电锁，然后开门放行。,优点：只需记住密码，无需携带其他介质。成本最低。缺点：速度慢，输入密码一般需要好几秒中，如果进出的人员过多，需要排队。如果输入错误，还需重新输入，耗时更长。安全性差，旁边的人容易通过手势记住别人的密码，密码容易忘记或者泄露。,趋势：密码门禁使用的场合越来越少了，只在对安全性要求低，成本低，使用不频繁的场合还在使用。例如：保险柜。,刷卡门禁系统,根据卡的种类又分为 接触式门禁系统（磁条卡 条码卡）和非接触卡（又叫感应卡或 射频卡）门禁系统。,接触卡门禁系统由于 接触而是的卡片容易磨损，使用次数不多，卡片容易损坏等，使用的范围已经越来越少了，只在和银行卡（磁条卡）有关的场合被使用，例如：银行,VIP,通道门禁系统，自助存取款机门禁系统等局部行业性领域还在使用。,非接触,IC,卡，由于其耐用性 性价比好 读取速度快 安全性高等优势是当前门禁系统的主流,。,生物识别门禁系统,根据人体生物特征的不同设计的身份识别形式的门禁系统。,常见的有：指纹门禁系统；掌型仪门禁系统；虹膜门禁系统；人像识别门禁系统等。,生物识别门禁系统的优点是：无需携带卡片等介质，重复的几率少，不容易被复制，安全性高。缺点是：成本高。由于生物识别需要比对很多参数特征，比对速度慢，不利于人员人数过多的场合。人体的生物特征会随着周围环境、温度和干湿度等的影响而变化，因此容易产生拒识率，例如：指纹由于季节温度差和干湿度而不同，掌型和人像由于年龄的增长而改变，虹膜由于眼部患病而改变等。所以，生物识别门禁系统虽然先进和安全，但是应用的范围有限，只在人数不多，安全性要求高，不担心成本高等少数领域进行应用，不是当前民用类门禁产品的主流。,根据门禁系统和计算机通讯的方式分为,独立型脱机门禁系统,和,联网型门禁系统,。,独立型门禁系统阐述和系统组成部分,不能和计算机通讯，门禁权限的设置在本机的键盘或者母卡就行设置。也有一些独立门禁机是带液晶显示的辅助键盘等做卡片的授权。,独立型门禁机（含读卡和控制）,+,开门按钮,+,电锁,+,电源,+,感应卡,有的还可以外接一个读卡器实现进出门都刷卡。,独立型门禁系统的优点：价格比较便宜，无需计算机知识的装修人员都可以安装。独立型门禁系统的缺点：安全性较差，因为控制电锁的继电器就在一体机内，不法人员无需太多专业知识就可以通过短路或者破坏独立型门禁机来进行开门，甚至有些通过强磁铁都可以吸开独立型门禁机内的继电器从而打开电锁。虽然有些厂家进行了改良，将按钮和继电器放在电源里面，但是没有从根本上提高安全系数。设置卡的权限相当不便捷，如果一个公司有多个门需要门禁时，需要挨个设置和取消，设置工作相当麻烦，而且不知道哪些门设置了什么权限。所以，独立型门禁系统适用于 安全级别不高（防君子不防小人的场合），成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合,联网型门禁系统 阐述和组成部分,能够和计算机进行通讯，通过安装在计算机上的门禁管理软件进行卡的权限的设置和分析查询门禁出入记录。电脑不开，系统也可以脱机正常运行。软件运行可以进行权限和参数的设置，可以实时监控各个门的进出情况，可以统计考勤报表等。,门禁控制器,+,读卡器,+,出门按钮,+,通讯转换器,+,卡,+,电源,+,门禁管理软件,.,备注：如果接两个读卡器，不接开门按钮，可以实现进出门都要刷卡。如果接密码读卡器，可以实现 卡,+,密码 功能，预防卡片被别人捡到而非法进入等。安全级别更高。带读卡器国际通讯接口,wiegand26,输出格式的生物识别设备（指纹仪 掌型仪等）可以取代读卡器，接控制器实现更高安全级别的门禁系统。,485,联网型门禁系统示意图,TCP/IP,网络型门禁系统 局域网组网示意图,门禁控制器常用的通讯和组网方式有哪些？,RS485,联网型门禁控制器和,TCP/IP,网络型门禁控制器的区别和优缺点,?,RS232,方式：,是指单台控制器 通过,RS232,串口通讯协议 和 计算机串口相连 进行点对点的管理。,RS232,通讯方式，控制器标配的串口通讯线是,2,米。一般的 台式计算机具备,1-2,个串口（,Com1 Com2),通过多串口卡可以扩展为最多,255,个串口。新款的笔记本一般没有串口，需要购买,USB,串口转换器来实现，具体方法 参考,“,怎样使用,USB,串口转换器？,”,RS232,每个串口只能实现和一台控制器的通讯。,RS232,通讯方式的传输速率常见为,9600,，在控制器的波特率就设计在,9600,，传输的速度为每秒钟十几条权限或者记录，市面上还有一些公司的控制器的波特率为,2400 4800 19200 38400,，波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。,RS485,通讯方式,：,多台控制器，通过,RS485,通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线接到,RS485,转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）对多台控制器的管理和通讯。,通讯距离：最远的控制器到计算机的连线理论上的距离是,1200,米，建议客户控制在,800,米以内，能控制在,300,米以内效果最好。如果距离超长，可以选购,485,中继器（延长器）（请向专业的转换器生产公司购买，中继器的放置位置是在总线中间还是开始，请参考相关厂家的说明书。）选购中继器理论上可以延长到,3000,米。,负载数量：即一条,485,总线可以带多少台控制器，这个取决于 控制器的通讯芯片和,485,转换器的通讯芯片的选型，一般有,32,台，,64,台，,128,台，,256,台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数。控制器和转换器按,256,台设计，实际建议客户每条总线控制在,80,台以内。如果有几百上千台控制器，请采用 多串口卡 或者,485HUB,来解决，具体 请参考,“,如果系统控制器数成百上千台，如何组网？,”,坚决禁止使用无源,485,转换器，无源,485,转换器成本只有十几块钱，虽然标称负载数量是,32,台，实际应用中,5,台都带不起，通讯总线也无法超过,100,米，没有防雷击 防浪涌设计等，具体请参考,“,为什么禁止使用无源,485,转换器？,”,RS485,通讯方式，必须手牵手通过双绞线串联连接，禁止分叉或者星形连接，具体请参考,“,RS485,通讯原理和施工布线注意事项,”,。,RS485,控制器和,TCP,控制器的优缺点比较,RS485,控制器的优点：,成本比较低廉，单独组网，不会受到其他设备的共用网络的干扰。,RS485,控制器的缺点：组网数量有限，一般在,1000,台以内最多，设备越多网络越复杂，受到干扰越大。组网范围有限，一般只能在几百米范围内。,通讯速度比较慢，对于过万人，数百个门的系统，上传权限，下载记录等操作速度比较慢。,TCP/IP,控制器的优点：,采用国际标准的流行通讯协议，先进性和性能都比较好，好多年都不会被淘汰。组网数量无限制，组网范围广，可以跨地区，甚至跨国界。,通讯速度快，适合过万人，过百门的门禁系统。通讯质量稳定，不容易受到外界干扰。如果用户已经有局域网等网络可以不用重新铺设网络，利用现有网络组网。,缺点：成本会稍高于,RS485,控制器。,总结：,据统计，,TCP,控制器相对,485,控制的销售比例是,3,：,7,，中高端 高端用户 倾向于使用,TCP,控制器，潮流和趋势也是,TCP,控制器的用户越来越多，无线门禁的联网方式还不成熟和稳定，存在着诸多政策和干扰问题，应用比例还很小。具体请参考,“,无线门禁的现状和问题,”,市面上有些厂家 将,485,控制器,+RS485 TCP/IP,转换器 来做网络型门禁控制器，其实是一种假,TCP,控制器模式，具体请参考,“,什么说,485,门禁控制器,+TCP/IP,转换器的门禁系统是假,TCP/IP,门禁系统？,”,。,门禁一体机阐述,所谓门禁一体机就是读卡器和门控制器合二为一的门禁控制产品，有独立型的也有联网型的，相对于 读卡器和控制器分离的联网门禁系统，其成本更低一些，但是由于控制部分外露，安全级别略低，往往用于一些公司只有一个门禁点的用户，中型和大型的多门门禁系统多半会采用读卡器和控制器分离的联网门禁系统，以满足中高端门禁用户稳定性和安全性上的需求。,一体机往往还带了键盘设置和液晶显示，能够满足国内一部分客户外观上的需求，但是由于液晶是易损配件，其稳定性 抗干扰性 等会不如读卡器和控制器分离的联网型门禁产品，进口产品一般都还是采用 读卡器和控制器分离的模式。,什么是门禁控制器？,门禁控制器是门禁系统的核心数据处理和存储部分，是门禁系统的灵魂,门禁控制器通常的分类,按照控制器和管理电脑的通讯方式分为：,RS485,联网型门禁控制器,TCP/IP,网络型门禁控制器；备注：,RS485,联网型门禁控制器通常还具备,RS232,串口通讯方式，通过,RS232,串口和计算机进行单机通讯。,按照每台控制器控制的门的数量可以分为：单门控制器 双门控制器 四门控制器；备注：市面上也有,8,门、,16,门、,32,门控制器，在施工布线美观上很不方便，而且由于进入主机机箱的线路过多，容易产生干扰而不稳定。从控制器的控制的门数并不能反应产品的设计先进性，但从而带来负面的稳定性影响，施工的不便性影响更大。,控制器根据每个门可接读卡器的数量分为：单向控制器 双向控制器,如果一个门，进门刷卡，出门按按钮，控制器对于每个门只能接一个读卡器，我们叫单向控制器。,如果一个门，进门刷卡，出门也刷卡（也可以接出门按钮），每个控制器对于每个门可以接两个读卡器，一个是进门读卡器，一个是出门读卡器，我们叫 双向控制器。,备注：如果双向控制器，只接进门读卡器，出门不接出门读卡器（端口闲置），出门接出门按钮开门。相当于单向控制器的功能也是可以的。,这里要区分一个,“,双开门,”,的概念，有些门 即可以推开又可以拉开，叫即可内开又可以外开，这个与门禁控制器的分类无关。还有一个,“,双扇门,”,的概念，有的门，例如公司大门的玻璃门，由左右两扇门组成，只是每扇门上装一把电锁，两把锁并联到一个控制器上的一个门的继电器上即可。不用采用双门控制器，只需单门控制器就可以控制这个双扇门了。,控制器双门和单门都支持双向，为什么四门控制器只支持单向呢？能不能一个读卡器接线口并联两个读卡器呢？,四门读卡器只支持单向，是出于成本和客户实际需求考虑。因为，我们统计过客户的需求，如果一个客户要上几十个门，一般只有其中几个门需要双向读卡，大多数门还是只要单向读卡的。在一起的门如果需要双向读卡可以选用 双门或者单门控制器，如果有四个门在一起需要进出都刷卡，则选用两台双门双向控制器即可。,有些客户提出来能不能一个读卡器接线口，并联接两个读卡器。从理论上来说，是不行的，两个读卡器有可能互相影响而损害读卡器和控制器，读卡记录无法分辨是进门记录还是出门记录，刷一次卡有可能会产生两条记录。虽然，在桌面上测试接上去没有大问题，不过我们还是建议大家不要这样做，以免以后产生设备损害的麻烦。,门禁系统如何实现和消防系统的联动,门禁系统的控制器的消防联动报警扩展板上有专用的连接接收消防信号的接口。,一旦收到来自 消防警报器和破碎玻璃开关等消防器材发出的闭合消防信号。扩展板所在的控制器的所有的门会自动打开便于人员快速逃生，也会通过扩展板上的继电器驱动相关警笛，提醒人员逃生。消防信号解除后，门自动复位，警报自动解除。,什么叫互锁？如何实现,AB,门互锁 或者 多门互锁功能,所谓,“,互锁,”,就是两个，其中一个门必须关好后，才能刷卡或者按按钮打开另外一道门。是防尾随功能的一种，该功能主要用于 银行储蓄所 金库等严格场合。互锁又叫,“,AB,门互锁,”“,二门互锁,”“,二道门,”,。,特征,：两个门都关好，同时刷卡想打开两个门，系统只允许一个门打开。一个门未关好前，另外一个门无法刷卡开门的。,备注,要实现互锁功能，门禁控制器所对应的门必须安装门磁（或者使用带门磁的电锁），并将信号连接到控制器。,互锁功能，仅限于同一个控制器的不同门之间，不同控制器之间的不同门是不能设置互锁的。,什么叫反潜回,(,防尾随）？如何实现反潜回？,反潜回是门禁系统的一种防尾随功能。有些特定的门禁场合，要求执卡者从某个门刷卡进来就必须从某个门刷卡出去，刷卡记录必须一进一出严格对应。,这个功能具备以下特性：,如果某个人跟随别人进入这个门，自己没有刷卡。下次，他就无法刷卡出来，即使他的卡是有效卡。同样，如果跟随别人出去，自己不刷卡，则下次也就进不来了。,如果某个人刷卡进入这个门后，把卡从窗户递给了外面的人，这个外面的人也无法通过刷这张卡进入这个门。,如果一个人刷卡后不进门，下次也不给他进了。,该功能一般用于部队，国防科研等管理严格的场合。,以上讲的是最常见的门内外反潜回。双门和四门控制器还可以做到同一台控制器的两个门互为反潜回。即：执卡者从,A,门进入，必须从,B,门出来。这个功能主要用于通道管理和门票管理,什么叫反潜回,(,防尾随）？如何实现反潜回？,反潜回是门禁系统的一种防尾随功能。有些特定的门禁场合，要求执卡者从某个门刷卡进来就必须从某个门刷卡出去，刷卡记录必须一进一出严格对应。,这个功能具备以下特性：,如果某个人跟随别人进入这个门，自己没有刷卡。下次，他就无法刷卡出来，即使他的卡是有效卡。同样，如果跟随别人出去，自己不刷卡，则下次也就进不来了。,如果某个人刷卡进入这个门后，把卡从窗户递给了外面的人，这个外面的人也无法通过刷这张卡进入这个门。,如果一个人刷卡后不进门，下次也不给他进了。,该功能一般用于部队，国防科研等管理严格的场合。,以上讲的是最常见的门内外反潜回。双门和四门控制器还可以做到同一台控制器的两个门互为反潜回。即：执卡者从,A,门进入，必须从,B,门出来。这个功能主要用于通道管理和门票管理,什么叫首卡开门？如何实现首卡开门？,所谓,“,首卡开门,”,，就是某个门要求某些人的任何一个人刷卡后，其他人才能正常刷卡通行。,案例,1,：公司开门方案：某个公司，管理人员有,5,人，员工有,30,人。要求早上管理人员中的任何一个人到了刷卡后，员工就可以正常刷卡进入了。如果这五个管理员都没有来过刷卡，则其他的员工刷卡不能进入。必须等这五个管理员来了其中一个刷卡后才行。下班后，系统自动转为只有管理员刷卡才能进入，其他员工不允许再进入。,案例,2,：大使馆等对外办公单位的方案：大使馆要求早上大使馆管理人员刷卡后，门自动保持打开。方便来办事的外部人员自由出入。下午下班后，自动转为刷卡状态，内部人员需要刷卡才能通行，外部人员无法进入。,什么叫多卡认证？如何实现更高要求的多卡开门功能？,所谓多卡开门，就是某些特定门禁场合需要启用该功能：即要求几个人 同时到场，依次刷卡门才开。某个人单独到场门刷卡不开。,该功能一般用于银行金库 古董收集场所 博物馆 部队 枪械仓库等。可以将系统设置为进门多卡 出门单卡开门，也可以设置为进门多卡，出门也要多卡。,例如：可以设置多少人中来多少人门就开，也可以多群组多卡开门,最多,8,个群组,.,案例,1,：简单多卡开门：某公司有权出入财务室的人有 总经理 副总经理 财务 出纳等多人。公司规定必须两个人同时来开门，门才开，保证财务室的安全。,案例,2,：多群组配合开门。（最多,8,个群，例如：行长群 保安群等）例如 银行金库应用中,要求开金库门的时候,3,个行长必须来,1,人,8,个保安必须来,2,人,5,个押款员必须来,3,人,这些人都按规定到齐了,依次刷完卡,门才会被合法打开,.,案例,3,：分班组多卡开门。（最多,8,个班组）例如：某银行金库管理人员，有三个班组，早班 中班 和 晚班，银行要求每个班组至少要,3,人同时到场就可以开门，跨班组来人不允许开门。,案例,4,：特权人开门。及一般人系统要求多卡开门，但特权组的人，例如：公司领导，来一个人就可以开门。,备注：该功能属于高度专业的功能，请在使用时，在技术人员指导下使用。,门禁系统如何外接遥控器？,客户要求门禁系统外接遥控器通常是：不用起身按门旁边的开门按钮为来访者开门，随身携带遥控器，按一下遥控器，门就打开了，放行来访者。,遥控器的采购注意事项,：,遥控器有两种状态：状态一：按 遥控按键，继电器动作，松手，复位。状态二：按 开按键 继电器动作，按 关按键 继电器复位。,大多数遥控器具备这两种状态选择，根据遥控器说明书跳线设置成状态一，或者 直接购买具备状态一的遥控器。,遥控器的接收器最好是,12VDC,的，这样可以直接在控制器电源上取电，无需给遥控器接收器另配电源了。,其他注意事项,：,遥控器里面是带电池的，使用,1,年后可能需要更换电池。看使用的频率。,门禁系统怎样控制自动门,什么是自动门？自动门一般用于某些需要人员经常出入的场合（银行 政府办事大厅 商场 公司等），通过门顶部的红外或者微波感应器（探头），感应到有人需要进入或离开，驱动电机，自动平移打开玻璃门，人员离开后自动关上。,现在很多客户，想在自动门上加装门禁系统，以实现合法人员刷卡后，自动门打开，出来时可以选择刷卡确认后开门，或者人到直接开门的模式。在自动门的方便 豪华的特点上融入了安全要素。,实现方法：单门双向门禁控制器为例子,自动门的红外探头一般有,4,条线连接自动门控制板接线端，其中两条是电源线，不用管。另外两条是控制线，在自动门控制板接线处，拆下来。原来接这两条线的端子，分别接 门禁控制器继电器输出的,COM,和,NO,，如果,COM,上有接电源，请撤掉。因为自动门需要的是开关信号，不是电信号。,接线完毕后，请设置授权卡权限和开门延时时间。,这样就可以实现良好的自动门门禁管理了，如果出来时也要刷卡，实现的方法一样。,如何用门禁控制器控制电动门，实现刷卡开电动门功能？有哪些注意事项？,电动门，,是控制人员或者车辆进出的管理设备，一般安装在于工厂，小区或者酒店等的大门口。,一般情况，电动门有三个功能按钮，即 开门，暂停，关门。门禁系统能实现的就是对 开门 功能的控制，而电动门的 暂停 和 关门 功能，则是由电动门自行控制的,.,大多数老型号的电动门停止和关门都是手动按钮控制的，新型的电动门有的预留了自动关门，自动防夹人夹车的设计，门打开到位后检测到无障碍物可以自动关门。这个功能属于自动门的功能，门禁控制器暂时无法进行控制。,接线原理和注意事项,原理是，电动门操作端有三个按钮，分别接着一根线，还有一条公共线，将开门按钮的这条线和公共线接到门禁控制器的继电器控制端的,NO,和,COM,即可。这样就可以通过刷卡控制打开自动门了。,电动门按钮的频繁通断的电流电压会产生较大的干扰，甚至有可能引起死机或者重启的话，请在我们技术人员的电话指导下，加装中间继电器或者其他隔离控制电路，以便产品稳定长期运行。,如何利用门禁控制器外接三辊闸、道闸等设备？有哪些注意事项？,三辊闸,”,，是严格的人行通道的管理工具，例如：地铁口出入口，公园景点出入口等管理场所。,三转闸本身的冲击电流和产生的其他干扰比较大，对控制器的稳定性是有一定的影响的，严重的会引起控制器的重启和死机。所以，接三转闸或道闸时，请和厂家的技术部取得联系，将三转闸或道闸的说明书发给厂家技术人员，在厂家的技术人员指导下进行接线和操作，才能保证系统的稳定性。例如：其实有很多型号的三转闸是做了光电隔离的抗干扰措施的，但是很多工程商不会用。,原理接法,：将门禁控制器继电器输出的,COM,和,NO,接相应的三转闸和道闸使能控制点。,如果有强干扰，引起控制器重启和死机，考虑先用门禁控制器继电器控制一个外接大继电器再控制三转闸的做法降低干扰。一个带外接继电器和光电隔离的配件，方便客户接非电锁的大电流设备。,三转闸有单向的和双向的，双向的（可以正反转）的，需两个读卡器和一台双门控制器来控制。,指纹读头接门禁系统如何配合使用？其他生物识别类（虹膜 掌型仪等）如何和门禁系统结合使用？,指纹设备厂家一般也会生产指纹门禁机，将指纹和门禁功能集中在一台一体机里，这种门禁机功能比较简单，只能用于普通的功能要求和安全级别要求不高的场合，而,“,指纹,+,门禁控制器,”,可以用于功能要求更专业，安全性要求更高的场合和领域。,什么样的设备可以接门禁控制器呢？,只要指纹设备（指纹读头，指纹考勤机，指纹门禁机等）带,Wiegand26,输出格式（将指纹编号或者卡号在认证指纹合法后以该格式输出）都可以接门禁控制器，市面上,80%,以上的指纹设备都具备,wiegand26,输出。,如虹膜，掌型仪 面部识别等，在和门禁系统结合时，其原理和指纹头与门禁系统结合是一样的。只要带,wiegand26,输出的设备就可以接门禁控制器。,如何使用蓄电池使得停电后门禁可以继续正常使用？有哪些注意事项？如何选购蓄电池和计算续电时间？,由于一般门禁用的电锁都是停电开的电锁，因为这种电锁符合消防要求。如果想停电后门禁系统依然可以正常使用有两种办法：,1,自带蓄电池充电方案,：使用门禁控制器原配的蓄电池充放电功能。（不是每个厂家的门禁控制器电源都带这个功能的，标配的电源都是带这个功能，客户只需自购,7Ah 12V,标准蓄电池 接上即可。）,电源带一个标准蓄电池（,7Ah 12VDC,备注：不能接其他参数标准的蓄电池，因为充电电路是按这个参数设计的），可以供一把电插锁（门禁系统主要是电锁耗电，所以以锁的数量来计算耗电。）,4-8,小时，如果时间不够，可以并联，并联没有太大的副作用，并联多少个蓄电池，就可以延长续电能力多少倍，不过充电时间也会加倍延长。,蓄电池蓄电池是有使用寿命的，建议,1-2,年更换一次电池。过期的蓄电池续航能力明显变弱，甚至根本充不进去电。,外接,UPS,方案,：使用,UPS,不间断电源给控制器电源供电。,专业的,UPS,具备快充和过充保护，成本比较高，带一个,7Ah,蓄电池的,UPS,最便宜的也要,200,多，功率大一倍，价格却要贵好几倍。由于电路比较精密，所以自身也比较耗电，带一个标准蓄电池的,UPS,只能供 一把电插锁的门禁设备,2-4,小时。,无线门禁系统几种常用模式及其优缺点,现在市面比较关注的应用于门禁系统的无线方式有以下几种：,微功率无线,485,方案,：传输距离在几百米以内，虽然成本较低，因为微功率的无线传输国家没有太大的政策限制，使用也比较泛滥，遥控器 防盗器等等很多设备都采用了微功率的方案，使得某个区域容易收到其他信号的干扰很多而通讯不稳定，由于传输距离太短不容易在大型项目上应用。,无线数传电台（中大功率无线,485,）方案,：传输距离可以达几公里。受无线电管理的国家政策制约，如果合法使用，需要缴纳高昂的年费，用于门禁成本太高。如果不合法使用，容易被查处和罚款，并会被勒令停止使用。,GPRS,和,CDMA,：只要手机信号覆盖到的地方就可以联网，信号还比较稳定，但是由于其要缴纳年费，而且接入设备较贵，从一千多元到数千元不等。一般只适合移动和联通自己使用。其他用户多半用不起。,无线路由器方案,：采用,TCP,控制器，无线路由器和无线接收设备，成本只有数百元，但是,2.4G,的传输距离虽然比较稳定，但是传输距离很短，空旷距离最大,100,米，如果有墙，则缩短得很厉害，所以这个方案也没有太大实用价值。期待无线路由器的传输距离技术突破才有可能有一定的应用前景。,综上所说，虽然无线门禁给人们以方便布线等美好的憧憬，但是基于现在的无线基础技术的瓶颈，还没有一套真正可行的无线门禁方案，所以还需观察数年，看看无线基础技术的进一步提高，成本进一步的合理，无线门禁才有较好的应用前景，现阶段应该还是使用稳定成熟的有线传输方式为宜。现在无线传输的瓶颈在于：通讯距离 通讯的不稳定性 无线频率的政策限制等,进口门禁系统和国产门禁的区别比较,现在国内门禁市场分为三个组成部分：,进口产品，台湾产品，国产产品,。,中端和低端市场，特别是,20,个门以下的门禁项目，几乎被国产品牌占据了。,20-100,个门的门禁项目被 国产 台湾 进口产品三方瓜分了，国产和台湾产品占主流。,100,个门以上的项目占有率依次为 进口产品 台湾产品 国产产品。,进口产品经过数十年的技术和销售沉淀，产品的稳定性很好，返修率估计在千分之二到五之间。人性化的功能比较少，系统集成的功能比较强大，提供成套的和弱电等集成的方案，不仅门禁设备的价格是国产品牌的,5-10,倍，集成方案的成本也是相当高昂的。日常维护，技术指导，软件及升级等费用也是很高的，或者被打入了设备报价中。软件操作会比较复杂，甚至有些产品连中文软件都没有，对门禁日常使用和维护人员的素质要求比较高。进口产品由于担心新技术带来的不稳定性，以及不稳定因素对品牌整体形象的影响，所以先进性方面的进度比较慢，比较谨慎，甚至有很多在销售的型号和产品还在沿用,80,年代的技术。,台湾产品的稳定性也比较好，价格在国产和进口产品之间，返修率估计在千分之二到百分之二之间。不足之处，虽然功能很强大，但是操作复杂，从安装到维护以及使用培训都必须有专业的人员参与，适合中国大陆的人性化的操作和人性化的功能显得不够。由于国产产品的崛起，台湾产品的市场份额日渐萎缩，台湾厂家开始把市场目光放在印度越南等发展中的国家，对中国大陆的市场的重视度在降低，软件升级的频率比较慢。,国产产品经过,10,多年的发展，开始逐步壮大起来。不但占据了中端和低端市场，而且开始瓜分中高端和高端市场，有些公司还把目标放在了海外，试图利用性价比优势发展壮大。国产产品的品质根据厂家的不同参差不齐，返修率在千分之二到百分之五不等。国产产品的优势还表现在：功能强大，适合中国人的功能和操作考虑得比较周到，操作简单便捷 价格实惠。,什么是非接触卡,IC,卡,(,感应式,IC,卡）？,Mifare,卡的基本原理是什么？,非接触,IC,卡，又叫 射频卡，感应卡，感应式,IC,卡,其中，我们把只读卡（只能通过读卡器读出卡号（,ID,号），卡号是固化的（不能修改），不能往卡的分区再写数据，这种非接触卡，我们称,ID,卡。,EM,（芯片厂家）的,ID,卡拥有,ID,卡绝对的占有率，性价比最好，所以又叫,EM,卡，或者,EM ID,卡。,可读写的非接触,IC,卡，市面上绝大部分产品选用的是,Philips,的,Mifare,One,芯片（简称,M1,），我们叫他,Mifare,one,卡，或,M1,卡。,Mifare,One,卡，其中,ISO1443 TYPE A,格式应用最为普及，广泛用于 门禁 考勤 消费 等一卡通场合。,ID,卡和,Mifare,卡已经占据了非接触,IC,卡,90%,以上的份额。,8K,字节的,Mifare,One,卡，一般分为,16,个应用区（,0-15,区），每个区可以分别加密用于不同的一卡通场合。每个应用区有,4,个 块（,0-3,块），每个块有,16,个字节。,0,应用区，即使加密了，他的,0,块也是可以读的，是固化的，不能修改的，其中表示卡的序列号的是,4,个字节，门禁的,Wiegand26,国际标准会用其中的,3,个字节做为卡号。,Mifare,卡标示卡序列号（卡号）是四个字节，,FF,FF,FF,FF,.,取第三个字节,FF,转换为,10,进制是,3,位数。例如：,255,；前面两个字节一起,FFFF,转换为十进制是,5,位数。例如,65535,；,3,位数和,5,位数连接在一起（例如：,255,，,65535,），共,8,位数，就是这张卡的符合国际标准,wiegand26,的卡号。,感应卡根据外形分为 厚卡 薄卡 异形卡。,厚卡：价格比较便宜，耐用，厚度较厚放在钱包里不如薄卡方便，适合放在可佩戴的工作证里。,86mm*54mm*1.8mm,薄卡：和普通信用卡的规格大小厚度一样。,86mm*54mm*0.76mm,做成钥匙扣形式的异形卡，也有做成手表 纽扣 等款式的异形卡。,什么是读卡器？读卡器的种类有哪些？什么叫远距离读卡器？,根据读取卡片的类型不同，读卡器分为,ID,读卡器（,EM,读卡器）；,Mifare,One,读卡器（,M1,读卡器,Mifare,读卡器,IC,卡读卡器）,读卡器的读卡器距离一般在,5-10,厘米之间，,Mifare,卡相对,ID,读卡距离要短一些。,密码键盘读卡器：有些读卡器不但带,wiegand26,卡号输出，同时还带键盘的,wiegand26,输出，适合用于 卡,+,密码 的门禁场合。什么是长距离读卡器？,长距离读卡器就是读卡感应距离比较长，一般不用于门禁，而是用于停车场的场合。,长距离读卡器必须配合相应的卡片，其中无源卡（卡片内部没有电池）长距离读卡器一般读卡距离一般在,30-90,厘米。有源卡（卡片比较大而厚，内部内置了电池，需要定期更换电池。）长距离读卡器的读卡距离,1-7,米。主要用于物流 高速公路收费等。,有些长距离读卡器具备防冲突机制，一次可以读取感应区内的好多张卡（具体多少张各家产品不同而不同），而门禁用读卡器一般都要求，前一张卡片读卡后，撤离感应区，第二张卡靠近才能读得到，如果第一张卡还在感应区内，别的卡靠近是读不了的。门禁用的读卡器的一般读卡速度大约每张,0.3-1,秒。,门禁用的电锁的种类及其各自的特性,门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。,电插锁看电线分为 两线电插锁，四线电插锁，五线电插锁，八线电插锁。,两线电插锁：有两条电线，红色和黑色，红色接电源,+12VDC,黑色接,GND,。断开任何一根线，锁头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。,四线电插锁,-1,四线电插锁：有两条电线，红色和黑色，红色接电源,+12VDC,黑色接,GND,。还有两条白色的线，是门磁信号线，反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警 门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。四线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁,。,四线电插锁,四线电插锁,-2,所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为,0,秒，,2.5,秒，,5,秒，,9,秒。每个厂家的锁分几档延时略有不同。,请注意这个延时 和 门禁控制器和门禁软件设置的开门延时 两个概念不一样；门禁控制器和门禁软件设置的是,“,开门延时,”,，或者叫,“,门延时,”,，是指电锁开门多少秒后自动合上；电锁自带的延时，是关门延时，是指门到位多久后，锁头下来，锁住门。一般门禁系统都是要求门一关到位，锁头就下来，把门关好。所以，电锁延时缺省设置成,0,秒。而有些门，地弹簧不好，门在关门位置前后晃荡个几下，门才定下来，这个时候如果设置成,0,秒，锁头还没有来得及打中锁孔，门就晃荡过去了，门在晃荡回来会把已经伸出来锁头撞歪，这种情况就可以设置一个关门延时，使门晃荡几下后，稳定下来，锁头再下来，关闭门。,电插锁上的关门延时设置,五线和八线电插锁,5,线电插锁：,和四线电插锁的原理是一样的，只是多了一对门磁的相反信号，用于一些特殊场合，正式场合反而麻烦，工程师要测试该用哪一对。,红黑两条线是电源。还有,COM NO NC,三条线，,NO,和,NC,分别和,COM,组成两对 信号相反（一组闭合信号，一组开路信号）。门被打开后，闭合信号变成开路信号，开路信号的一组变成闭合信号。,8,线电插锁：,原理和,5,线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。即，锁头是不是伸出来信号不一样。,电插锁：通常用于 玻璃门，木门等。,优点：隐藏式安全，外观美观，安全性好，不容易被撬开和拉开。,缺点：安装时要挖锁孔，施工比较繁琐。,备注：有些玻璃门没有门槛（即门框也是玻璃的），或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。附件的费用由于产量不高，费用较高。,电插锁带无框玻璃门附件安装后 样图,如何安装电插锁,注意事项,：光从图示理解很难明白，必须亲自动手安装一把锁，以后就全明白了。安装电插锁难度在第一次安装第一把电插锁上，第二把时就非常明白了，而且安装速度和精度都会提高。,安装前，一定要配合附件，思考定位，因为锁孔一旦挖出，是很难复原或者重新挖的。,电插锁安装图示,:,磁力锁,磁力锁,也叫 电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。磁力锁也是一种断电开门的电锁。,磁力锁通常用于木门、防盗门、铁门。,优点：性能比较稳定，返修率会低于其他电锁。安装方便，不用挖锁孔，只用走线槽，用螺钉固定锁体即可。,缺点：一般装在门外的门槛顶部，而且由于外露，美观性不如隐藏式安装的电插锁。由于吸力有限，型号是,280,公斤力和,500,公斤力以上等的，适不同的使用场合而定。,磁力锁 木门磁力锁案例图,电磁锁,(,磁力锁,),的标准安装方法,-,外开门的表面安装方法,.1,第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）,第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔,.,第三步：,A.,继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。,B,边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。,电磁锁,(,磁力锁,),的标准安装方法,-,外开门的表面安装方法,.2,第四步：按照说明书的指示接线。,C,修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。,D,：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主
