洁净室房间空调负荷计算.ppt

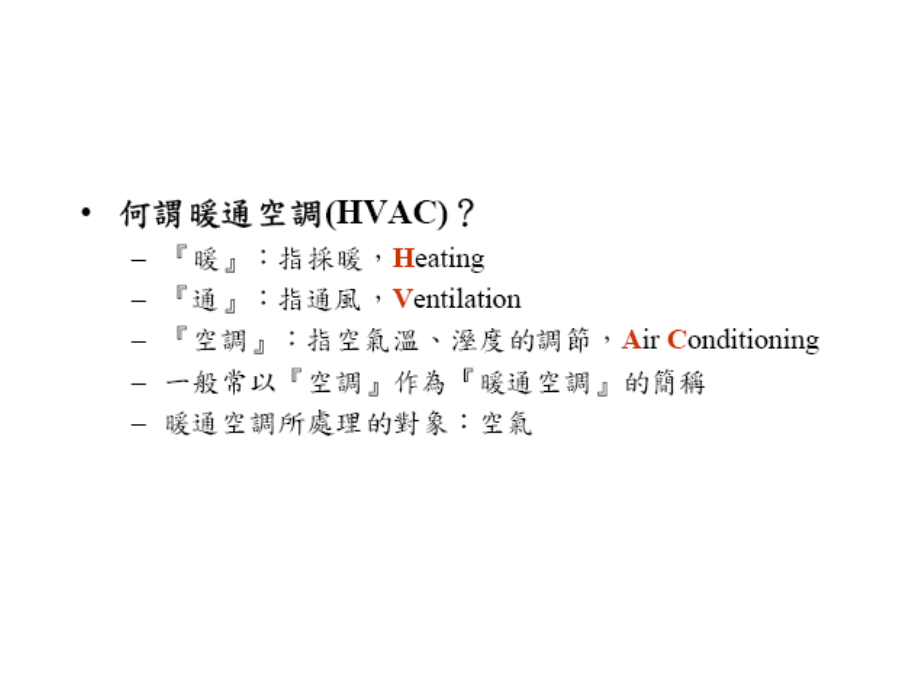

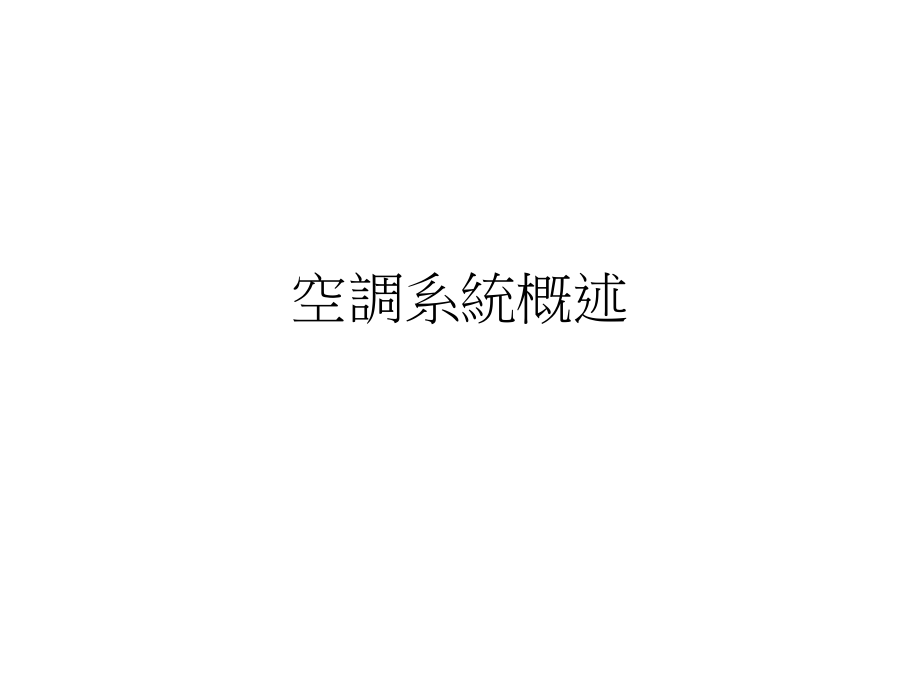

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2009-5-11,#,空調系統概述,HVAC,構成元件說明,完整空調系統：,HVAC,構成元件說明,空調系統可以說是一連串,驅動流體,流動的動件、各種型式的,熱交換,器及連接各種裝置的,通道,所組合而成的。,HVAC,構成元件說明,完整空調系統：,流體驅動,HVAC,構成元件說明,完整空調系統：,熱交換,HVAC,構成元件說明,完整空調系統：,Air Side,Water Side,無塵室空調的特性與概述,無塵室空調的特性,無塵室空調的特性,無塵室空調的特性,無塵室空調概述,By Karen,13,冷凍,噸定義,一噸的冰在一天內容化成水所吸收之熱量,單位,RT,公制冷凍噸,1000kgs,的冰在一天內溶化成水所吸收之熱量,1000kgs x 79.7kCal/kg/24hr=3,320kCal/hr,美制冷凍噸,2000lbs,的冰在一天內溶化成水所吸收之熱量,2000lbs x 144Btu/lb/24hr=12,000Btuh,12,000Btuh=3,024kCal/hr,負荷計算,夏季冷、湿负荷,冷负荷：,定义：空调房间室内热量的获得,构成：,空调房间的得热量由下列各项得热量组成：,通过围护结构传入室内的热量；,透过外窗进入室内的太阳辐射热量；,人体散热量；,照明散热量,设备、器具、管道及其他室内热源的散热量；,食品或物料的散热量；,渗透空气带入室内的热量；,伴随各种散湿过程产生的潜热量。,湿负荷：,定义：空调房间的散湿量,构成：,空调房间的散湿量由下列各项散湿量组成：,人体散湿量；,渗透空气带入室内的湿量；,化学反应过程的散湿量；,各种潮湿表面、液面或液流的散湿量；,设备散湿量。,冬季热负荷,定义：空调房间室内热量的损失,构成：通过围护结构传出室内的热量以及间隙风的热损失。,热负荷计算要点：,暖房负荷是指室内热量的损失，因此不必计算太阳的辐射热，只要 计算因室内外温度差所造成的热损失。,人体及灯具均为发热体，但除非发热量特大，否则均不予扣除。,设备、器具、管道及其他室内热源的散热量应扣除。,空調系統設計,空調負荷計算流程,-1,空調負荷計算流程,-2,建築構造體熱負荷計算,玻璃面熱負荷計算,-1,玻璃面熱負荷計算,-2,空氣線圖介紹,相關名詞說明,干球温度（,DB,）：,一般温度计所测得的温度称之。,湿球温度（,WB,）：,将一般温度计的感温球以湿纱布包著，以,3m/sec,之速度旋转，当湿纱布上的水份蒸发时会吸收蒸发湿热而使温度计上的温度指数下降，此时的温度即为湿球温度。,露点温度（,DP,）：,空气中水份开始凝结的表面温度称之。,相对湿度（,RH,）：,在相同温度下，实际空气中的含水量与饱和状态下的最大含水量之比称之。通常以百分比（,%,）表示。,相關名詞說明,绝对湿度（,X,）：,含于湿气中的干空气,1Kg,可含有的水蒸汽重量,x,，则湿空气总重量为（,1+x,）,Kg,，单位为,Kg/Kg,。,焓（,I,）：,含干空气,1Kg,之湿气所有的全热量（含类热及湿热）单位为,kcal/Kg,。,比体积（,V,）：,含有,1Kg,干空气之湿空气所占有体积，单位为,m/Kg,。,显热比（,S.H.F,）：,空气中显热与全热（显热,+,潜热）之比值。,相關名詞說明,空气线图参考点：,本书所采用的空气线图，其参考点为干球温度,27,与相对湿度,50%,的交叉点，显热比线即以此点来决定显热比线的斜度的。,干空气：,不含水蒸气的空气称之。实际上是不存在的。,湿空气：,含有水蒸气的空气称之。亦即干空气与水蒸气之和。人类生活环境的空气均含有水蒸气，故为湿空气。,饱和空气：,在一定的温度下，空气中可含有最大水蒸气量的空气，亦即相对湿度为,100%,时的空气状态。,相對濕度線,比容線,乾球溫度線,露點溫度線,濕球溫度線,等焓線,顯熱比,空調的八大狀況,純加熱,純冷卻,純加濕,純減濕,加熱除,濕,(,化學除濕,),加熱加濕,冷卻加濕,冷卻除濕,空調的八大狀況,純冷卻：在空線圖上純冷卻為沿著等濕度比線降低乾球溫度之狀況。,純加熱：在空線圖上純冷卻為沿著等濕度比線升高乾球溫度之狀況。,冷卻除濕：在空氣線圖上同時降低溼度比與乾球溫度。,冷卻加濕：在空氣線圖上同時增加溼度比減少乾球溫度,加熱除濕：在空氣線圖上同時降低溼度比增加乾球溫度,加熱加濕：在空氣線圖上同時增加溼度比及乾球溫度。,純加濕：沿著乾球溫度現增加濕度比。,純減濕：沿著乾球溫度線減少溼度比,。,八大狀況用於空調器具之說明,純冷卻：多用於無塵室乾盤管上，因無塵室多為顯熱利用乾盤管除熱並控制相對濕度。,純加熱：所有的加熱盤管皆為純加熱,冷卻除濕：為一般空調盤管常用的盤管,冷卻加濕：一般用於水洗加溼器,加熱加濕：高溫蒸汽加濕器,加熱除濕：化學除濕器,純加濕：超音波加濕器,純減濕：無,資料來源,台灣開利 工業空調部,-,全外氣空調箱教育訓練簡報,
