汽车电控系统自诊断功能简介.ppt

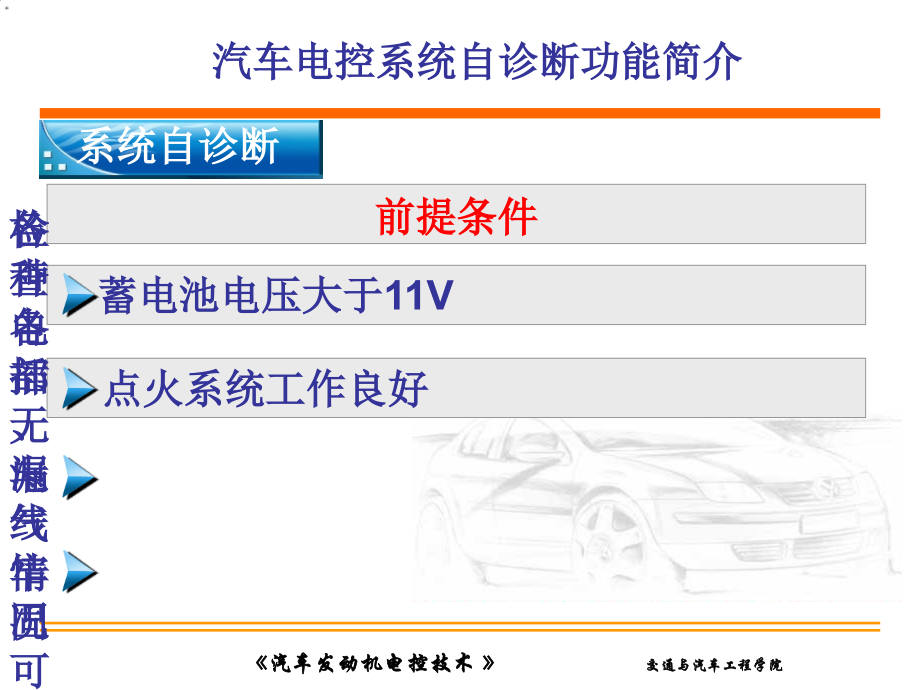

汽车检测仪器设备,目前，随着汽车产品的电子化程度日益提高，汽车维修的难度逐步加大,电控汽车检测诊断仪器主要有汽车专用数字万用表、汽车电脑故障诊断仪、示波器、综合性能试验台、发动机尾气分析仪等。掌握仪器设备的正确使用，进行数据分析对汽车的维修有很大的帮助。,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统自诊断功能简介,系统自诊断,点火系统工作良好,前提条件,蓄电池电压大于,11V,检查各部无漏气情况,各种电插、电线牢固可靠,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,观察仪表板上“,CHECK”,灯的闪烁情况,方法一,利用仪表板上的“,CHECK”,灯进行自诊断,连接自诊接口中规定的两个端子,根据“,CHECK”,灯的闪烁读出故障代码,查阅相关资料，找出故障码含义,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,观察电脑板上发光二极管的闪烁情况,方法二,通过电脑板上的发光二极管读取故障码,连接自诊接口中规定的两个端子,根据发光二极管的闪烁读出故障代码,查阅相关资料，找出故障码含义,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,电压表指针的摆动情况,方法三,通过模拟电压表测量,VF,端的输出电压读取,连接指针式电压表的两个端子与,VF,输出端,根据电压表指针的摆动情况读出故障代码,查阅相关资料，找出故障码含义,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,同时按下“,TEMP,”及“,OFF”,键,方法四,通过空调面板直接读取,点火,ON,或起动发动机,面板显示“,-00”,，此时利用“”选择所需诊断系统,利用“,OUT TEMP”,键显示故障码,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,按“,OFF”,和“,Hi”,键可实现,ECM,故障码的清除,方法五,通过燃油数据面板直接读取,按“,OFF”,和“,Warmer”,键进入故障读取功能,按“,OFF”,和“,Lo”,键可实现,BCM,故障码的清除,按“,AUTO”,键即可退出当前诊断功能,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,故障一旦排除，发动机故障指示灯即熄灭，但故障代码将会储存在,ECU,中，除非通过特定方法进行专门清除。,注意事项,当有两个以上故障代码时，数字小的先输出，输出最后一个代码以后，继续输出第一个，一直重复下去。,故障代码有一位、两位的，还有二位或四位的，有的可以通过故障检查灯闪烁读取，有的必须用解码器读取。,汽车发动机电控技术,交通与汽车工程学院,项目,15,汽车电控系统自诊断功能简介,系统自诊断,拔下主保险,15s,故障码的清除,拆下蓄电池负极导线,15s,利用解码器的清除故障码功能进行清除,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,目前，随着汽车产品的电子化程度日益提高，汽车维修的难度逐步加大，汽车故障诊断需要借助相应的仪器设备才能简化维修的强度，从而实现汽车维修的科学性、合理性。,常用的电控汽车检测诊断仪器设备主要有汽车专用数字万用表、汽车电脑故障诊断仪、示波器、综合性能试验台、发动机尾气分析仪等。掌握仪器设备的正确使用，进行数据分析对汽车的维修有很大的帮助。,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,功能 外观,测量汽车分电器触点闭合角；,进行发动机转速测试；,交流直流电压、电流测量；,电阻测量；,温度测量；,频率测量；,二极管正向压降；,电路导通性检测等。,数字万用表,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,功能 举例,检测传感器在发动机,MT2400,不同工作状况下的输,MT3500,出波形情况，通过波,TEKMETER,形分析判断传感器的,OTC,好坏。,FLUK98,示波器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,MT2400,外观,可根据波形检,测传感器不同,工况下的工作,状况，进而判,断其好坏。,示波器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,MT3500,外观,多通道示波功,能，可同时观,察同一工况下,多个传感器的,工作状况，便,于比较和判断,传感器的好坏。,示波器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,OTC,外观,四通道超大显示,屏，便于清晰观,察波形情况，可,对点火波形进行,准确测试。,示波器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,TEKMETER,外观,体积小，便携式,外观，测试准确,可靠性好，能够,有效地对各传感,器进行波形测试,和分析。,示波器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,解码器,功能 举例,查阅控制电脑版本信息,X-431,国产通用解码器,读取车辆故障代码,TECH2,别克专用解码器,清除车辆故障代码,V.A.G1552,大众解码器,执行元件测试,A-2800,车博仕解码器,基本参数设定,读取车辆数据流,读取独立通道数据,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,X-431,通用解码器,国产通用解,码器，能够,完成多种车,型的诊断功,能，全中文,显示，适用,多层次人群。,解码器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,TECH2,专用解码器,通用公司专用仪器，,有中文、英文两种,显示卡，专门针对,通用公司车型，功,能相对强大。,解码器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,V.A.G1552,专用解码器,大众车系专用解码器，,全英文显示，可对大众,车系不同车型进行故障,诊断、参数设置、数据,读取等功能。,解码器,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,车博仕,A-2800,通用解码器,国产通用,解码器，具,有发动机分,析仪功能，,适用多种车,型的故障诊,断。,解码器,汽车发动机电控技术,交通与汽车工程学院,汽车故障诊断仪的故障码功能,选取合适的测试接头,连接解码器与车辆仪器诊断接口,打开解码器并选择被测车辆参数进入故障,码功能,打开点火开关,选择读取故障码即可进行故障码的读取,选择清除故障码即可进行故障码的清除,汽车发动机电控技术,交通与汽车工程学院,汽车故障诊断仪的数据流功能,打开点火开关,选取合适的测试接头,连接解码器与车辆仪器诊断接口,打开解码器并选择被测车辆参数进入数据流功能,选择不同的通道号即可进行不同数据流参数的读取,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,汽车发动机电控技术,交通与汽车工程学院,汽车电控系统故障诊断仪器设备,汽车发动机电控技术,交通与汽车工程学院,
