一般手动编程理论.ppt

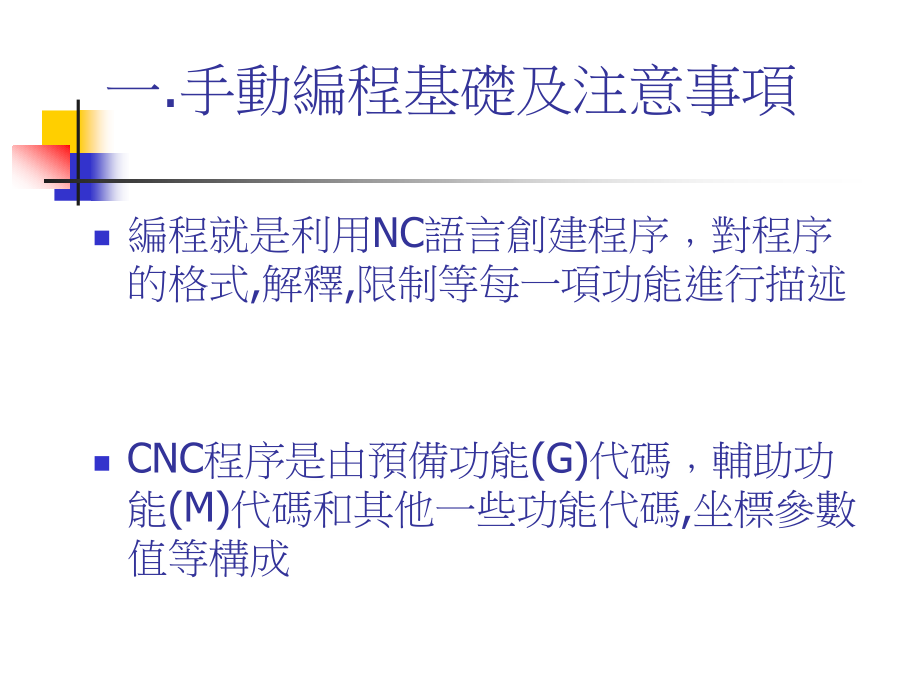

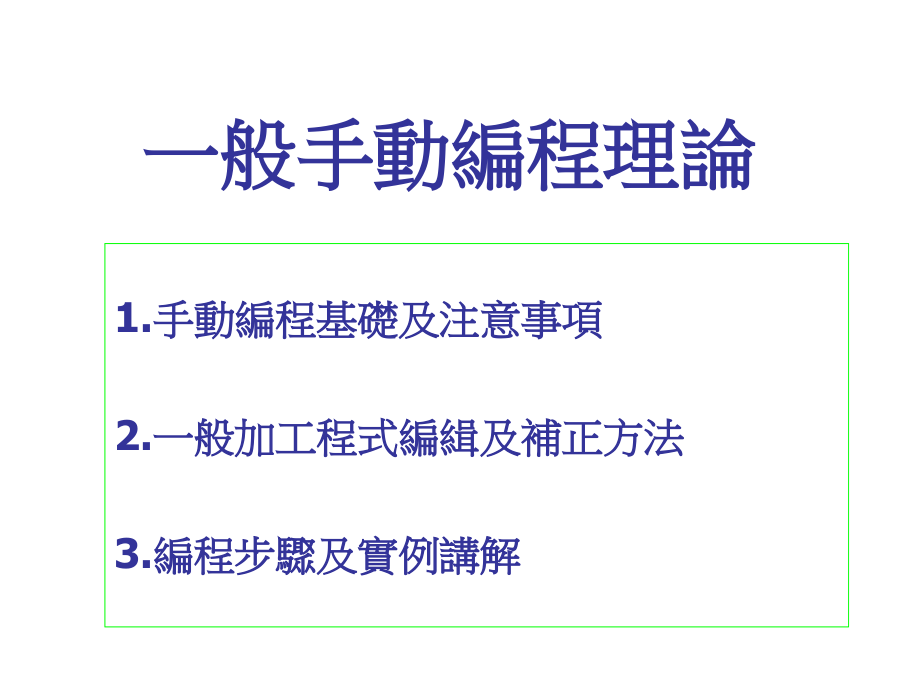

,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,一般手動編程理論,1.手動編程基礎及注意事項,2.一般加工程式編緝及補正方法,3.,編程步驟及實例講解,一.手動編程基礎及注意事項,編程就是利用,NC,語言創建程序對程序的格式,解釋,限制等每一項功能進行描述,CNC,程序是由預備功能(,G),代碼輔助功 能(,M),代碼和其他一些功能代碼,坐標參數值等構成,1.1,NC,主要功能和地址符號,1.2,常用,G,M,代碼意義,1.3,一般程序結構,1.4 子程序,如果程序中固定的順序或頻繁重復的模式可以用子程序的方式來簡化編程,一個單獨的調用指令可重復調用子程序多達9999次,子程序嵌套最多可達10級,1.4 子程序,1.5,手動編程注意事項,謹慎細心少輸入一個小數點就差之千里(如,X500=X0.5),注意程序前后呼應(如前面用了,G83,后面一定要有,G80.,前面用了,G41,后面要用,G40),注意程序結尾的%不能沒有否則會報警,二.一般加工程式編緝及補正方法,鑽孔加工,攻牙加工,方圓異型加工,補正方法簡介,2.1 鑽孔加工,G40G49G80G90G69;,G91G28Z0.;,M06T01;,M03S10000;,/M08;,G90G54G00,G90G0X100.Y-100.;,G90G43H01Z50.;,G0Z2.0;,G1Z-5.0F100;,G4P100;,G0Z5.0;,M05;,M09;,G91G28Z0.;,G91G28Y0.;,M30;,%,G40G49G80G90G69;,G91G28Z0.;,M06T01;,M03S10000;,/M08;,G90G54G00,G90G0X100.Y-100.;,G90G43H01Z50.;,G0Z2.0;,G99G81X100.Y-100.Z-5.0R2.0F1000;,G4P100;,G0Z5.0;,M05;,M09;,G91G28Z0.;,G91G28Y0.;,M30;,%,2.1 鑽孔加工,鑽孔循環(,G81),2.1 鑽孔加工,鑽深孔循環(,G83),2.2 攻牙加工,2.3 方圓異型加工,如圖,銑一方框,G90 G0 G54 X0 Y0;,G90 G43 H01 Z50.0;,G01 Z-2.0 F1000;,X50.0 F1000;,(1),Y-50.0;,(2),X0.;,(3),Y0.;,(4),G90 G0 Z50.;,G91 G28 Z0.;,M30,;,%,紅色箭頭為走刀路徑,50,50,(0.0),1,2,3,4,2.3 方圓異型加工,如圖,銑圓形,G90 G0 G54 X0 Y0;,G90 G43 H01 Z50.0;,G01 X-25.0 F1000;,(1),G01 Z-2.0 F1000;,G02 I25.0;,(2),G90 G0 Z50.0;,G91 G28 Z0.0;,M30;,%,紅色箭頭表示走刀路徑,50,(0.0),1,2,2.3 方圓異型加工,如圖,異型加工,G90G0 G54 X0 Y0;,G90 G43 H01 Z50.,G01 Z-2.0 F1000;,G01 X50.;,(1),G02 X60.Y-10.R10.;,(2),G01Y-60.;,(3),G02 X50.Y-70 R10.;,(4),G01 X0.;,(5),G02 X-10.Y-60.0 R10.;,(6),G01 Y-10.;,(7),G02 X0.Y0.R10.;,(8),G90 G0 Z50.;,紅色線表示刀具走刀路徑,50,50,R10,(0.0),7,6,5,4,3,2,1,8,2.4補正方法簡介,程序應用 如圖所示,G90 G40 G49 G80;,G41,表示刀具左補正,M06 T01;,此時補正值圓弧變大補負值圓弧變小,G90 G0 G54 X0 Y0;,G42,表示刀具右補正,G90 G43 H01 Z50.,G41 D01,;,此時補正值圓弧變小補負值圓弧變大,G01 Z-2.0 F1000;,G01 X50.;,G02 X60.Y-10.R10.;,Y-60.;,G02X50.Y-70 R10.;,X0.;,G02 X-10.Y-60.R10.;,Y-10.;,G02 X0.Y0.R10.;,G90 G0 Z50.;,G40,;,G91 G28 Z0.;,M30;,%,G41,G42,三.編程步驟及實例講解,編程步驟,實例講解,3.1 編程步驟,3.1.1 審圖根據原材料特性及圖面要求草擬加工工藝計划所用刀具夾具等,3.1.2,確定加工工藝(確定的加工工藝要符合裝夾方便加工效率高的原則所用夾具刀具要結合實際),3.1.3 確定編程坐標系,3.1.4 編輯程序,3.2 實例講解,3.2 實例講解,01000;,(主程式),G90 G40 G49 G80;,G91 G28 Z0;,G90 G54 X0 Y0;,M98 P1001;,(,銑槽子程序),G91 G28 Z0;,M98 P1002;,(,銑圓子程序),G91 G28 Z0;,M98 P1003;,(,鑽孔子程序),G91 G28 Z0;,M98 P1004;,(,攻牙子程序),G91 G28 Z0;,G91 G28 X0 Y0;,M30;,%,3.2 實例講解,O1001(D10),(,銑方槽子程序,),G90 G40 G49 G80;,G91 G28 Z0;,M06 T01;,M03 S10000;,/M08;,G90 G0 G54 X0 Y30.;,G43 H01 Z50.0;,G90 G0 Z5.0;,G01 Z-1.5 F800;,Y-30.0,G01 Z-3.0;,Y30.0;,G0 Z5.0;,X-30.0 Y0;,G01 Z-1.5 F800;,X30.0;,Z-3.0;,X-30.0;,G0 Z50.0;,M99%,O1002(D10),(,銑中間20.0圓子程序),G90 G40 G49 G80;,G91 G28 Z0;,M06 T02;,M03 S8000;,/M08;,G90 G54 X0 Y0;,G90 G43 H02 Z50.;,G41 D02;,G0 Z5.0;,G01 Z-3.0 F500;,G01 X-10.0;,G02 I10.0;,G0 Z50.0;,G40,M99,%,3.2 實例講解,O1003(D4.2),(,鑽4.2孔子程序),G90 G40 G49 G80;,G91 G28 Z0;,M06 T03;,M03 S3000;,/M08;,G90 G54 X0 Y0;,G90 G43 H03 Z50.;,G90 G0 X15.0 Y15.0 Z3.0;,G98 G83 R2.0 Q2.0 Z-10.5 F500;,Y-15.0;,X-15.0;,Y15.0;,G90 G0 Z50.;,G80;,M99;,%,3.2 實例講解,O1004(M5.0*0.8),(,攻,M5,牙孔子程序),G90 G40 G49 G80;,G91 G28 Z0;,M06 T04;,M03 S400;,/M08;,G90 G54 X0 Y0;,G90 G43 H04 Z50.;,G90 G0 X15.0 Y15.0 Z3.0;,G98 G84 R2.0 Z-9.0 F320;,Y-15.0;,X-15.0;,Y15.0;,G90G0Z50.;,G80;,M99,%,
