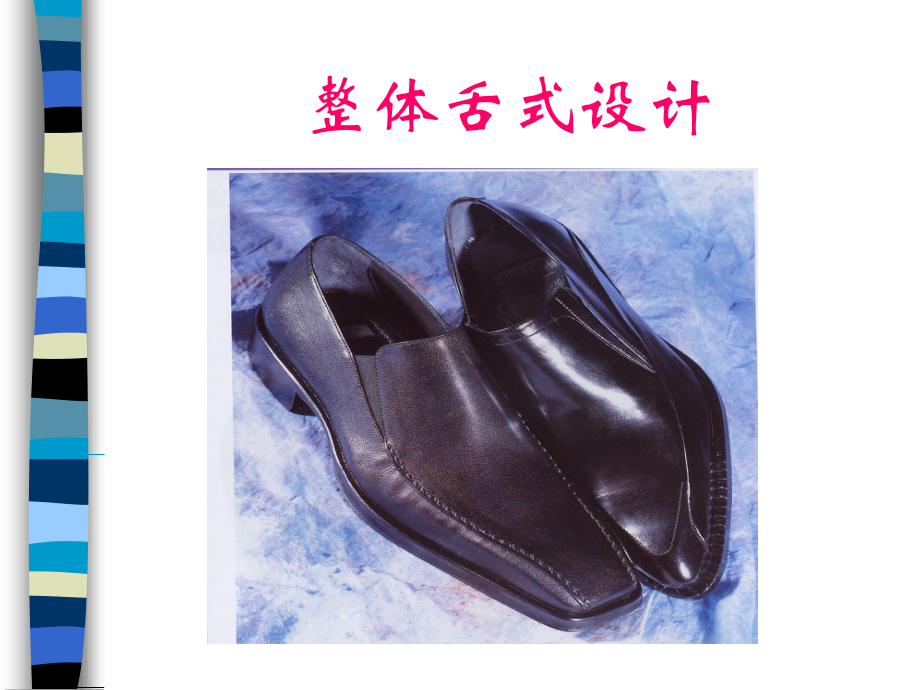

鞋样设计之整体舌式鞋的设计.ppt

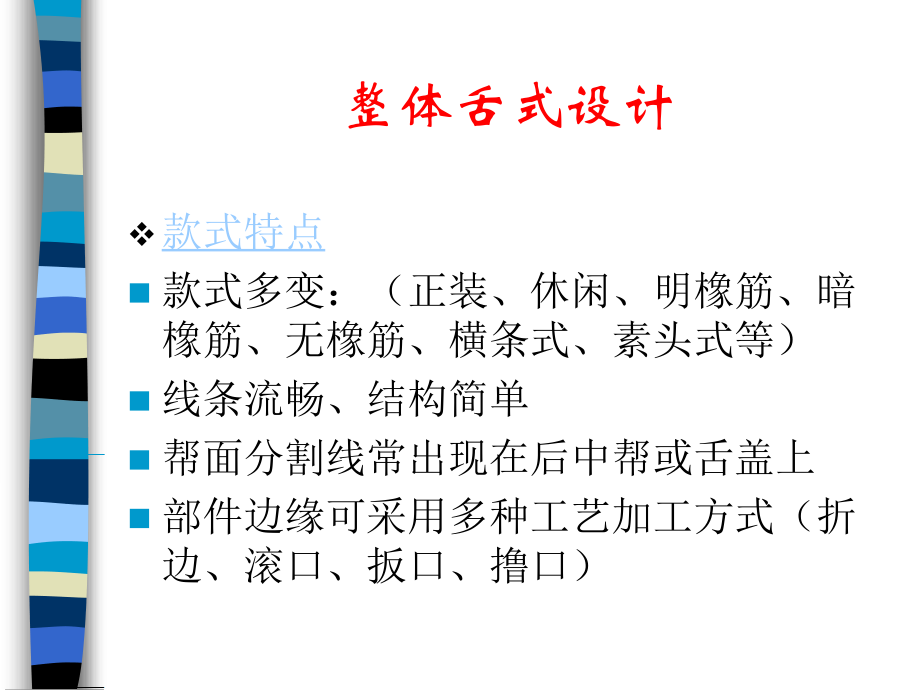

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,整体舌式设计,整体舌式设计,款式特点,款式多变：（正装、休闲、明橡筋、暗橡筋、无橡筋、横条式、素头式等）,线条流畅、结构简单,帮面分割线常出现在后中帮或舌盖上,部件边缘可采用多种工艺加工方式（折边、滚口、扳口、撸口）,设计步骤,贴外怀-素头式,贴楦,贴外怀和内怀头部-围盖、双破缝式,画基本控制线：,F0E1、BxB1、AxA1、,BxAx,定位：根据款式结构特点定位(素头、围盖及有无橡筋）,1.鞋脸长度,J1Cx:6365%L,5056%L,2.,口门长度,J1Fx:J1F0+1020mm,或,J1F0,3.,口门宽度,FxQy,:1/2F0E1+24mm,4.,围条宽度,J1Ix:2030mm,5.,鞋舌宽度(半宽):,4045,mm，3035mm,线条设计,围盖式,1.前帮结构线设计,双破缝式,2.舌盖线条设计:在口门位置点圆滑连接,3.明橡筋线条设计:尖角形或梯形前端位置在,Qy,点.,4.中帮线条设计:整帮式或上下分开,下中帮一般与围条连在一起,5.外包跟设计:与前帮线条呼应,起伏不大,6.上口线:较平直,可采用折边、滚口、撸口、暗线面反缝等工艺加工方式,样板制作,展平,1.贴平帮样,2.控制各部位长度:舌盖部件长度不控制,3.放绷帮余量,4.分怀:底边沿线、围盖部分线条或双破缝线(,Qy,点内外怀相差,35,mm,),制作标准样板,1.围条部件:拉直,调整头部轮廓线使之与背中线垂直,2.舌盖部件:围盖部分用轮廓线取跷,鞋舌部分用,Qy,点为中心旋转取直,与,Qy,连接处,35,mm,3.,中帮部件:上口线要分怀,中部,23,mm,上下两部件连接线处内怀提,23,mm,双破缝整体舌式各部件标准样板制作结合围盖整体舌式和双破缝外耳式.,素头整体舌式前帮取跷采用中心取跷+补跷的方法,制作折边样板,在各部件连接处放出除折边量之外的所有加工余量,标刻出所有标志点、线及中点,制作下料样板,在需要折边的部件边沿放出折边量,里样板制作,男整体舌式里样制作,1.前帮里:沿,FxQy,线断开,采用中心取跷+补 跷的方法,底边沿收,35,mm,断线放,810,mm,(,以种子样板为基础),2.,鞋舌里:沿,FxQy,线断开,边沿放,23,mm,冲里量(以标准样板为基础),3.中帮里、后帮里:与横条舌式相同,女整体舌式里样板制作,1.前帮里:将种子样板前帮,J1F0,拉直,将后部跷出背中线的三角部分忽略掉在种子样板上定出三角形的两个标志点,沿鞋舌后部画出里样至,Qy,点向下断开.,2.三角插件里:将忽略掉的三角形部件在对折纸上拉直,两长边放出压茬量,参考资料,皮鞋帮样复样设计法,西南鞋业互联网,www.,swshoes,.com,世界鞋业杂志,www.,industrysourcing,.com,小结,结构特点。,设计规律。,样板制作方法。,整体舌式皮鞋,作业,选择合适的鞋楦，各设计一款男女整体舌式皮鞋。,运用恰当的取跷手法制作出两款鞋的全套样板。,
