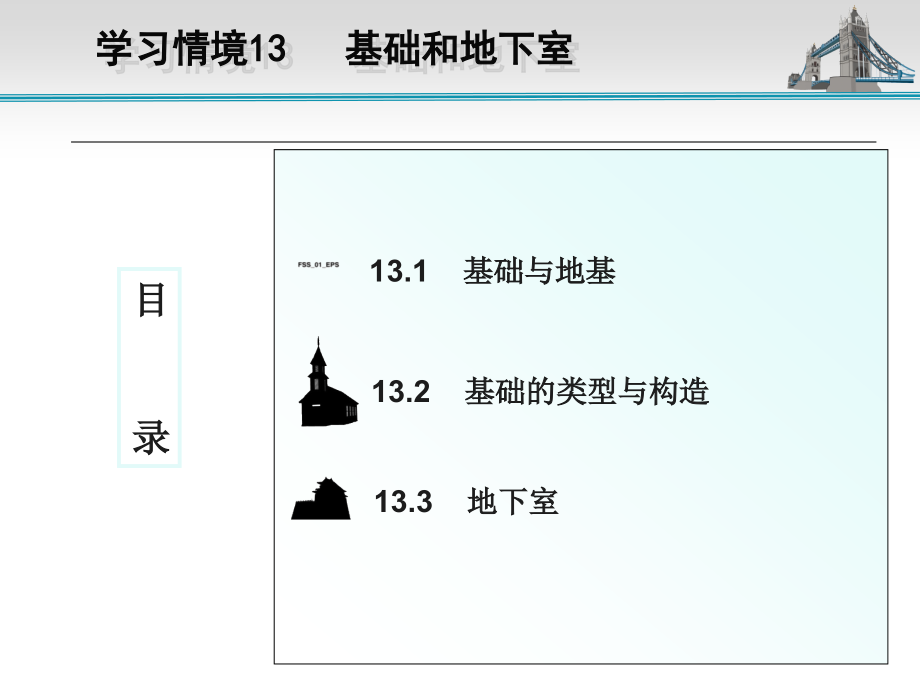

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,建筑识图与,建筑构造,新世纪高职高专教材编审委员会组编,主编闫培明,新世纪高职高专,建筑工程技术类课程规划教材,JIANZHU SHITU YU JIANZHU GOUZAO,目,录,学习情境,13,基础和地下室,13.1,基础与地基,13.2,基础的类型与构造,13.3,地下室,学习情境,13,基础和地下室,教学目标与要求,知识目标,能力目标,教学方法,建议学时,1.,了解基础和地基的概念。,2.,理解基础的埋深及影响基础埋深的因素。,3.,理解基础的类型和地下室的组成。,4.,掌握地下室的防潮、防水构造。,应具有准确读图、识图及现场作业的能力,以多媒体教学为主,6,学时,任务,13.1,基础与地基,地基是承受建筑物荷载的土层。通常，它因承受建筑物荷载而产生的应力和应变随着土层深度的增加而减小，在达到一定深度以后就可以忽略不计。,一、地基、基础的概念及其与荷载的关系,任务,13.1,基础与地基,地基分为天然地基和人工地基两大类。,凡天然土层具有足够的承载力，不需经过人工加固，可直接在其上建造房屋的称为天然地基。,当天然土层的承载力较差或土层质地虽好，但不能满足荷载要求时，为使地基具有足够承载能力，应对土层进行加固处理。这种经过人工加固的地基叫人工地基。,二、地基的分类,任务,13.1,基础与地基,人工加固地基通常采用方法：,二、地基的分类,1.,压实法,2.,换土法,3.,水泥搅拌法,4.,化学加固法,任务,13.1,基础与地基,1,、基础的埋置深度,室外设计地面至基础底面的垂直距离称为基础的埋置深度，简称基础的埋深。,三、基础的埋深及其设计要求,任务,13.1,基础与地基,2,、影响基础埋深的因素,（,1,）建筑物上部荷载的大小和性质。,（,2,）工程地质和水文地质条件。,三、基础的埋深及其设计要求,基础与地下水位,任务,13.1,基础与地基,（,3,）地基土壤冻胀深度。,三、基础的埋深及其设计要求,基础与冻胀土,任务,13.1,基础与地基,（,4,）相邻建筑物基础的影响。,三、基础的埋深及其设计要求,相邻建筑物的位置关系,任务,13.2,基础的类型与构造,1.,刚性基础,刚性基础也称为无筋扩展基础是指由砖、毛石、素混凝土等刚性材料制作的基础。,一、按基础的材料和受力特点分类,任务,13.2,基础的类型与构造,为使用方便，将刚性角换算成该角度的正切值,b/h,，即宽高比。,一、按基础的材料和受力特点分类,基础材料,质量要求,台阶宽高比允许值,p100,10,0,p,200,200,p,300,混凝土基础,C15,混凝土,1,：,1.00,1,：,1.00,1,：,1.00,毛石混凝土基础,C15,混凝土,1,：,1.00,1,：,1.25,1,：,1.50,砖基础,砖不低于,MU10,M5,砂浆,1,：,1.50,1,：,1.50,1,：,1.50,毛石基础,不低于,M5,砂浆,1,：,1.25,1,：,1.50,灰土基础,体积比为,3,：,7,或,2,：,8,的灰土，,其最小于密度：,粉土：,15kN/m,3,粉质黏土：,15.0kN/m,3,黏土：,14.5kN/m,3,1,：,1.25,1,：,1.50,三合土基础,体积比,1,：,2,：,4,1,；,3,；,6(,石灰：砂：骨料,),，每层约虚铺,220mm,，夯至,150mm,1,：,1.50,1,：,2.00,表,13-1,任务,13.2,基础的类型与构造,（,1,）毛石基础,由毛石与水泥砂浆砌筑而成。,一、按基础的材料和受力特点分类,任务,13.2,基础的类型与构造,（,2,）砖基础,主要材料为普通粘土砖，它具有取材容易、价格低廉、制作方便等优点，但是具有强度低、耐久性差的缺点。,一、按基础的材料和受力特点分类,任务,13.2,基础的类型与构造,（,3,）灰土与三合土基础,为了节约材料，在地下水位比较低的地区，常在砖基础下做灰土或三合土垫层，以提高基础的整体性。,一、按基础的材料和受力特点分类,任务,13.2,基础的类型与构造,（,4,）混凝土基础,具有坚固、耐久、耐腐蚀、耐冰冻和可塑性强的特点，基础的断面形式可以做成矩形、台阶形和锥形。,一、按基础的材料和受力特点分类,任务,13.2,基础的类型与构造,2.,柔性基础,当建筑物的荷载较大而地基承载力较小时，基础底面积必须加宽，如果仍采用刚性材料做基础，势必加大基础的埋深，这样，既增加了挖土方工作量，又使材料的用量增加，对工期和造价都十分不利。,一、按基础的材料和受力特点分类,任务,13.2,基础的类型与构造,1.,独立基础,当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形或矩形的独立式基础，这类基础称为独立基础或柱式基础。,二、按基础的构造类型分类,任务,13.2,基础的类型与构造,2,条形基础,条形基础是墙承式建筑基础的基本形式。,（,1,）墙下条形基础,墙下钢筋混凝土条形基础一般做成无肋式。,（,2,）柱下钢筋混凝土条形基础。,二、按基础的构造类型分类,任务,13.2,基础的类型与构造,3.,井格式基础,当地基条件较差时，为了避免柱子之间产生不均匀沉降，提高建筑物的整体性，常将柱下基础沿纵横两个方向扩展连接起来，形成十字交叉的井格基础。,二、按基础的构造类型分类,任务,13.2,基础的类型与构造,4.,片筏式基础,如果建筑物上部荷载大，且地基土较弱，采用简单的条形基础已不能适应地基变形的需要，就通常将墙或柱下基础连成一片，使建筑物的荷载承受在一块整板上，称之为片筏基础。,二、按基础的构造类型分类,任务,13.2,基础的类型与构造,5.,箱形基础,箱形基础是由钢筋混凝土底板、顶板和若干纵、横隔墙组成的整体结构，当板式基础做得很深时，常将基础改做成箱形基础。,二、按基础的构造类型分类,任务,13.2,基础的类型与构造,6.,桩基础,当浅层地基不能满足建筑物对地基承载力和变形的要求，而由于某些原因，其他地基处理措施又不适用时，可以考虑采用桩基础，以地基下较深处坚实土层或岩层作为持力层。,二、按基础的构造类型分类,任务,13.3,地下室,一、地下室的类型与组成,1,、地下室的类型,地下室是指建筑物首层下面的地下使用空间。,按使用功能分地下室分为普通地下室和防空地下室。,按结构形式分地下室分为砖墙结构地下室和混凝土结构地下室。,按地下室埋入地下深度分地下室分为全地下室和半地下室。,任务,13.3,地下室,一、地下室的类型与组成,2,、地下室的组成,地下室一般由墙、底板、顶板、门窗、楼梯和采光井六部分组成。,地下室墙：地下室的墙不仅要承受上部的垂直荷载，还承受土、地下水及土壤冻胀时产生的侧压力。地下室底板：当地下水位高于地下室地面时，地下室底板不仅要承受作用在它上面的垂直荷载，还承受地下水的浮力。,任务,13.3,地下室,二、地下室防潮防水构造,1,、地下室的防潮构造,当最高地下水位低于地下室地坪且无滞水可能时，地下水不会直接浸入地下室。地下室外墙和底板只受到土层中潮气的影响，这时，一般只做防潮处理。,任务,13.3,地下室,二、地下室防潮防水构造,2,、地下室防水构造,当最高地下水位高于地下室地坪时，地下水不仅可以浸入地下室，地下室外墙和底板还分别受到地下水的侧压力和浮力。水压力大小与地下水高出地下室地坪高度有关，高差愈大，压力愈大。这时，对地下室必须采取防水处理。,任务,13.3,地下室,二、地下室防潮防水构造,（,1,）刚性防水材料,刚性防水材料主要有防水混凝土和防水砂浆。,（,2,）柔性防水材料,柔性防水材料主要指沥青卷材、薄钢板、橡胶、塑料等。,任务,13.3,地下室,二、地下室防潮防水构造,（,3,）弹性防水材料,近年新出现了一种高效灌浆防水材料氰凝，它遇水能立即膨胀，生成一种不溶于水且有一定强度的凝胶体，可用于地下工程的防水和堵漏，尤其适用于防水层的修复。,小结,1,、基础是建筑物地面以下的承重构件，是建筑物的重要组成部分；地基是承受建筑物荷载的土层，不是建筑物的组成部分。地基分为天然地基和人工地基两大类。,2,、基础的埋深是指从室外设计地面到基础底面的垂直距离，埋深小于,5m,时称为浅基础，大于,5m,时称为深基础，且基础埋深一般不小于,0.5m,。影响基础埋深的因素主要有建筑物上部荷载的大小和性质、工程与水文地质情况、冻胀土的深度、相邻建筑物的位置关系。,3,、基础的类型根据其材料及传力特点主要分为刚性基础和柔性基础；根据其形式主要分为条形基础、井格式基础、片筏基础、独立基础、箱形基础、桩基础。,小结,4,、当最高地下水位低于地下室地坪且无滞水可能时，地下水不会直接浸入地下室。地下室外墙和底板只受到土层中潮气的影响，这时，一般只做防潮处理。当最高地下水位高于地下室地坪时，地下水不仅可以浸入地下室，地下室外墙和底板也受到水的侵蚀，这时，应对地下室必须采取防水处理。,5,、地下室防潮主要通过做墙体的水平防潮层和垂直防潮层来解决；地下室防水主要包括刚性材料防水、柔性材料防水和新型弹性材料防水三类。其中卷材防水又分为外包防水和内包防水两类。,Thank You!,
