中山市明禾木制品包装箱介绍.ppt

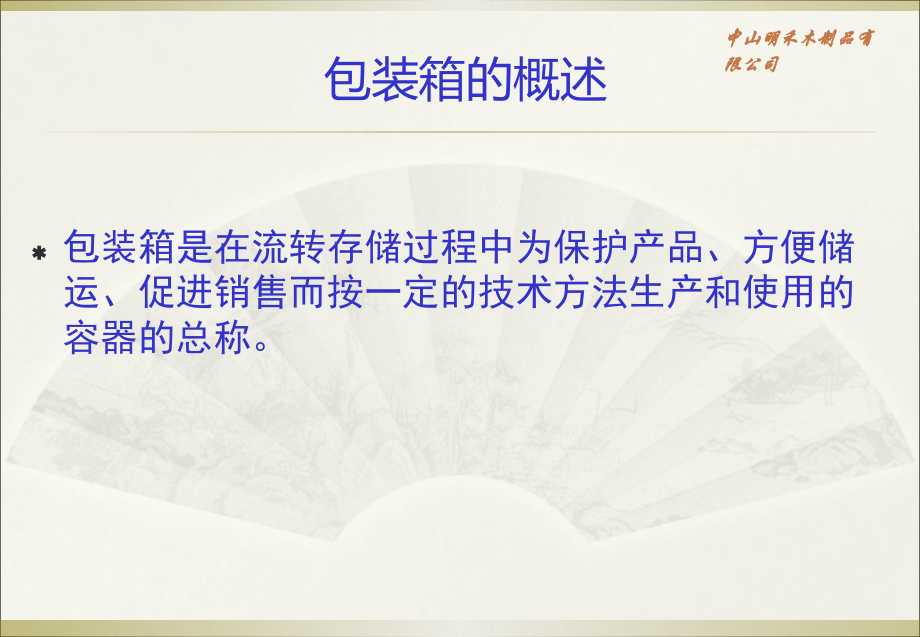

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,中山市明禾木制品有限公司,包装箱产品介绍,中山明禾木制品有限公司,包装箱的概述,包装箱是在流转存储过程中为保护产品、方便储运、促进销售而按一定的技术方法生产和使用的容器的总称。,中山明禾木制品有限公司,包装箱的分类,包装箱作为产品流转过程中的一种工具，大致可分为两类：组合式包装箱和木包装箱。,中山明禾木制品有限公司,组合包装箱,我公司组合包装箱分为两种，分体式型包装箱和联体型包装箱,。,中山明禾木制品有限公司,分体式,连体式,组合包装箱的特点及结构,组合包装箱,系列包装箱坚固耐用，由于箱体边缘均采用镀锌钢带进行连接，从而大大增加了包装箱的堆码和抗冲击能力，可适用于多种行业以及恶劣条件下的内陆或出口运输，并且可以按照客户的特殊要求加工定制，同时也适用于危险品的运输。,中山明禾木制品有限公司,中山明禾木制品有限公司,分体式包装箱的整体结构：,分体,型包装箱是一种箱体使用层积板，并用镀锌钢带进行连接的包装箱方案。箱体由六个独立组件构成，即一个盖板、两个侧板、两个端板和一个底座。这种设计使包装箱各部位成为既相对独立又相互关联的单体，组装方便、拆卸简单，解决了传统钉合包装箱不能拆卸和重复使用的问题。分体型包装箱的推荐内装物容积为,1.04.0,立方米。如果超出推荐内装物容积的话，可以对包装箱体进行加固来很好的保护产品。,中山明禾木制品有限公司,联体型包装箱的整体结构,联体型包装箱和分体型的不同在于箱体是由三种独立的组件构成：一个箱盖、一个相连可折叠的箱壁和一个底座。这种设计在分体型包装箱的基础上减少了包装箱独立的组件数量，使得组装和拆卸更为便捷。推荐内装物容积为,1.01.5,立方米。,中山明禾木制品有限公司,组合式包装箱连接组件,组合式包装箱的连接框：,Premin,连接框采用镀锌钢带材料，具有良好的刚性，在起到连接包装箱各组件作用的同时，增加了包装箱的整体强度，使包装箱具有良好的堆码能力和抗冲击能力。,Premin,包装箱连接框与层积板采用双三角连接的稳定结构，使得板材和铁框之间达到最优的链接效果，以保证其强度。,镀锌钢带,中山明禾木制品有限公司,组合式包装箱连接组件,组合式包装箱的连接扣,组合式系列包装箱的连接扣（连接组件）采用镀锌钢板制造，具有良好的刚性。连接扣主要由锁扣和插片两部分组成。锁扣采用和链接框一样的方式和与板材进行连接，然后通过插片将包装箱的歌组件连接在一起。由于插片采用低碳钢材料，依次其耐折度和抗疲劳性良好，可多次弯折使用，同时也可在不损坏包装箱主体结构的前提下对单个损坏的插片进行更换，从而大大降低了由于拆卸对包装箱损坏的几率，最大限度地实现了反复周转使用的目的。,中山明禾木制品有限公司,组合式包装箱连接组件,插片式连接扣,舌片式连接扣,组合式包装箱现场应用,插片式包装箱体现场的摆放,舌片式包装箱体现场的摆放,从上面的图片可以看出组合式包装箱现场存储可以节省大量的空间。提高库房,的空间的利用率，降低存放成本。,中山明禾木制品有限公司,组合式包装箱现场应用,插片式包装箱现场组装,中山明禾木制品有限公司,拆卸,组装,组合式包装箱可以重复使用，大大降低了由于拆卸对包装箱造成的损坏几率，实现,包装箱的重复利用，从而降低成本。,组合式包装箱现场应用,舌片式包装箱现场组装,中山明禾木制品有限公司,拆卸,组装,从上面的介绍我们可以看出，组合式包装箱的组装避免铁钉固定，减少包装工作量，,提高工作效率。同时，这种组装方式可以降低工作过程中危险程度。,包装内装物的固定,包装内装物一定要在包装箱固定，避免产品在运输过程中产品移动。,固定分为两种方式：,（,1,）内装物与底托的固定；,（,2,）包装内部附件定位内装物；,当内装物的容积不超过推荐的范围时，只需要采取第（,1,）种固定方式即可；当内装物的容积超过推荐的范围时，要同时采取第（,1,）种和第（,2,）种的固定方式。同时，包装箱箱体一定要有加强筋。,中山明禾木制品有限公司,加强筋,包装内装物的固定,内装物的容积不超过推荐的范围,用自攻螺栓固定内装物与包装箱底托,内装物的容积超过推荐的范围时，一定要先把内装物固定到底托后再用合适的内部附件固定机柜。,中山明禾木制品有限公司,自攻螺栓,内部附件,组合式包装箱效果,内装物的容积不超过推荐范围的包装箱成品,中山明禾木制品有限公司,内装物的容积超过推荐范围的包装箱成品,组合式包装箱特点,组合包装箱,系列包装箱的主要特点,重量轻，箱体牢固，拆装简便,箱体尺寸自由设计,良好的堆码和抗冲击能力,耐侯性好，可用于长期存储和运输,空闲时可拆成单片，占用储存空间小,符合出口检疫的要求,降低物流成本，优化物料系统,中山明禾木制品有限公司,中山明禾木制品有限公司,型式,箱板的铺法,组装方式,适用范围,1,型,1-A,型,木板封闭箱,钢钉组装,用于需防水、防潮等防护的内装物,1-B,型,螺栓组装,2,型,2-A,型,胶合板封闭箱,钢钉组装,2-B,型,螺栓组装,3,型,3-A,型,花格箱,钢钉组装,用于不需或简易防水、防潮等防护的内装物,木包装箱,木包装箱的分类和特点：,常见的木包装箱可分为两种，花栏式箱和封闭式箱。在国标,GB/T7284-1998,的规定分类见下表：,中山明禾木制品有限公司,木包装箱,木包装箱,1-A,型,木包装箱,1-B,型,中山明禾木制品有限公司,木包装箱,2-A,型,木包装箱,2-B,型,中山明禾木制品有限公司,木包装箱,3-A,型,木包装箱,3-A,型,木包装箱的结构,木包装箱是由底托、箱体和辅助材料组成。,底托主要由滑木、端木、枕木、底板、辅助滑木等材料组成。,实木底托,中山明禾木制品有限公司,中山明禾木制品有限公司,木包装箱,木包装箱的设计原则,1,、此类包装箱主要应用于大型机械类产品的防护包装，所以在设计包装箱时需要了解产品自身的特性和产品在转运过程中的环境因素。,2,、它适用于重量介于,500-20000KG,的产品，且箱体的最大内尺寸为,8000mm*3500mm*,3500mm,。,3,、木框架包装箱多用于大型机电设备的包装，对木材的选材有严格的规定，详细见国标,GB/T7284-1998,的规定说明。,木包装箱的应用,实木外框架胶合板包装箱，即,2-A,型实木箱。,实木内框架胶合板包装箱，即,2-A,型实木箱。,中山明禾木制品有限公司,产品包装是一个整体的包装方案，外包装箱只是产品包装的其中一部分，另外重要的一部分既是包装箱内对产品的缓冲、防潮的包装。,产品的缓冲设计主要是根据产品的特性制作局部或整体的保护。,目前，缓冲材料主要包括：,EPE,发泡聚丙烯、多层瓦楞纸缓冲物等。,产品的防潮多用于机械和电子行业的产品包装。下图为镀铝袋真空包装：,组合包装箱内部材料,中山明禾木制品有限公司,中山明禾木制品有限公司,现场包装服务,现场包装服务是根据客户的需求而提供给客户现场包装产品的服务。,现场服务的优点：,1.,包装材料库存的控制，避免库存出现过剩或缺物料；,2.,提供专业的包装服务，很好的保护产品；,3.,节省客户的包装管理费用，降低生产成本。,现场包装服务,组合式包装箱现场服务,1,、将对应型号的镀铝袋底铺铺在底托上，放置在机柜的旁边。,2,、使用行吊将机柜吊装在铺好底铺的底托上。,中山明禾木制品有限公司,现场包装服务,使用气动扳手将机柜底部四角与底托用自攻螺丝连接。避免机柜在运输过程中出现滑动、上下颠簸问题，减少由于储运而造成的机柜损坏。,气动扳手,自攻螺丝,中山明禾木制品有限公司,包装箱的设计,包装箱的设计需要依据产品的不同特点设计合理的方案。因此，包装设计的前期准备工作一定要充分。技术部根据现场收集的产品信息和产品包装要求设计方案。,中山明禾木制品有限公司,包装箱的设计,客户对包装箱的需求一般分为两种情况：,（,1,）客户有新的产品需要设计包装；,（,2,）客户对原有的包装不满意，需要改进方案,。,中山明禾木制品有限公司,包装箱的设计,封闭木箱,可拆卸组合式包装箱,确定拆卸组合方式,/,材质,插片结构：,翻扣结构：,板材厚度：,实木框架钉合胶合板箱,1.,内框架,/,外框架,/,材质,2.,框架宽度,/,厚度,/,3.,框架结构,/,钉合方式,4.,拍照片,胶合板框架钉合胶合板箱,实木框架钉合实木箱,栅栏箱,实木栅栏箱,1.,确定钉合方式,/,材质,2.,带条宽度,/,厚度,3.,带条结构,/,钉合方式,4.,板材厚度。,5.,拍照片,胶合板栅栏箱,中山明禾木制品有限公司,新包装箱的设计，需要了解客户的需求，同时完成下表中填写：,包装箱的设计,类型,分类,要求,记录,箱体,外形尺寸,明确内尺寸,/,外尺寸,框架,/,带条截面尺寸,分类确定尺寸（局部）,箱体结构尺寸,绘草图标注,底托,外形尺寸,长,/,宽,/,高,局部细节尺寸,绘草图标注,与箱体连接方式,绘草图标注,与内装物固定尺寸,绘草图标注,特殊要求,是否上生产线,/,其它要求,中山明禾木制品有限公司,包装箱的设计,类型,分类,要求,记录,内装产品情况,单一,/,多种产品,描述,/,拍照片,产品固定方式,与底托通过螺栓连接,确定连接点,存在档块或支撑梁固定,1.,确定材质,/,尺寸,2.,绘制草图,/,拍照片,3.,注明细节尺寸,使用缓冲物进行固定,1.,确定材质,/,尺寸,2.,绘制草图,/,拍照片,3.,注明细节尺寸,产品信息,产品是否存在外包装,包装袋,/,材质,/,尺寸,产品是否存在薄弱点,薄弱点位置,/,保护方式,产品是否存在特殊保护,防锈,/,干燥剂,/,毛毡,产品尺寸,外形尺寸,/,固定位置尺寸,产品重量,产品毛重,/,重心,其它信息,是否存在附件,附件尺寸,/,数量,/,重量,/,放置位置,/,固定方式,/,是否特殊保护,中山明禾木制品有限公司,包装箱的设计,类型,分类,要求,记录,搬运方式,叉车,/,地牛,确定叉长,/,宽,/,间距,/,高度,包装箱储存方式,室内,/,室外遮挡,/,室外露天,/,货架储存,/,堆码储存,/,随机放置,包装件储存方式,室内,/,室外遮挡,/,室外露天,/,货架储存,/,堆码储存（堆码层数）,/,随机放置,/,是否存在三方物流,2,次运输,国内包装件运输方式,箱货车,/,集装箱,/,敞篷车,/,专车运输,/,配货运输,/,是否堆码运输（堆码层数）,/,出口包装件运输方式,航空,/,海运,/,集装箱,/,散货,/,出口国,出口包装要求,熏蒸,/,热处理,/,免熏蒸材料,中山明禾木制品有限公司,包装箱的设计,类型,分类,要求,记录,送货要求,需求量,一次送货,/,分批送货,/,单次送货批量,时间,送货周期,特殊要求,现场组装单片运输,/,工厂组装整体运输,/,其它,印刷要求,印刷图案,/,几种颜色,/,其它特殊要求,服务,现场包装,长期,/,单次,增值服务,送货管理,/,库存控制,/,内装物辅助包装,中山明禾木制品有限公司,包装箱的设计,客户对原有包装箱不满意，一般有两种情况：,第一，包装箱不能很好地保护产品；,第二，需要降低包装箱的成本。,针对第一种情况出现的问题，我们需要了解产品的运输环境和包装箱的结构缺陷。并参照,新包装箱设计信息采集表,的要求采集充分的信息。,针对第二种情况，我们可以通过改变原有的包装方案或改变原有包装的材料来降低成本。,中山明禾木制品有限公司,始于需求，终于满意！明禾品质，值得您放心的品质！,谢谢！,中山明禾木制品有限公司,
