BEP-208四门控制器使用说明书.ppt

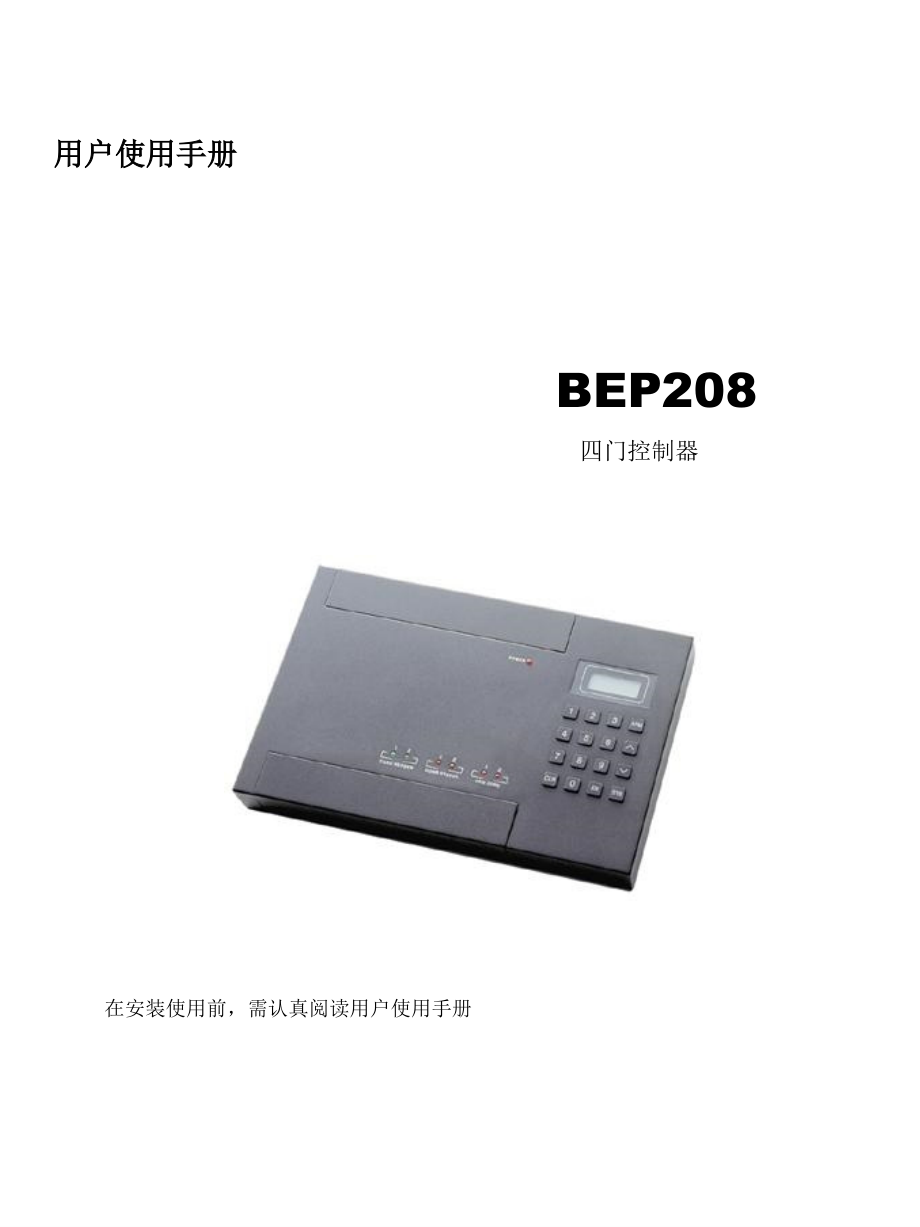

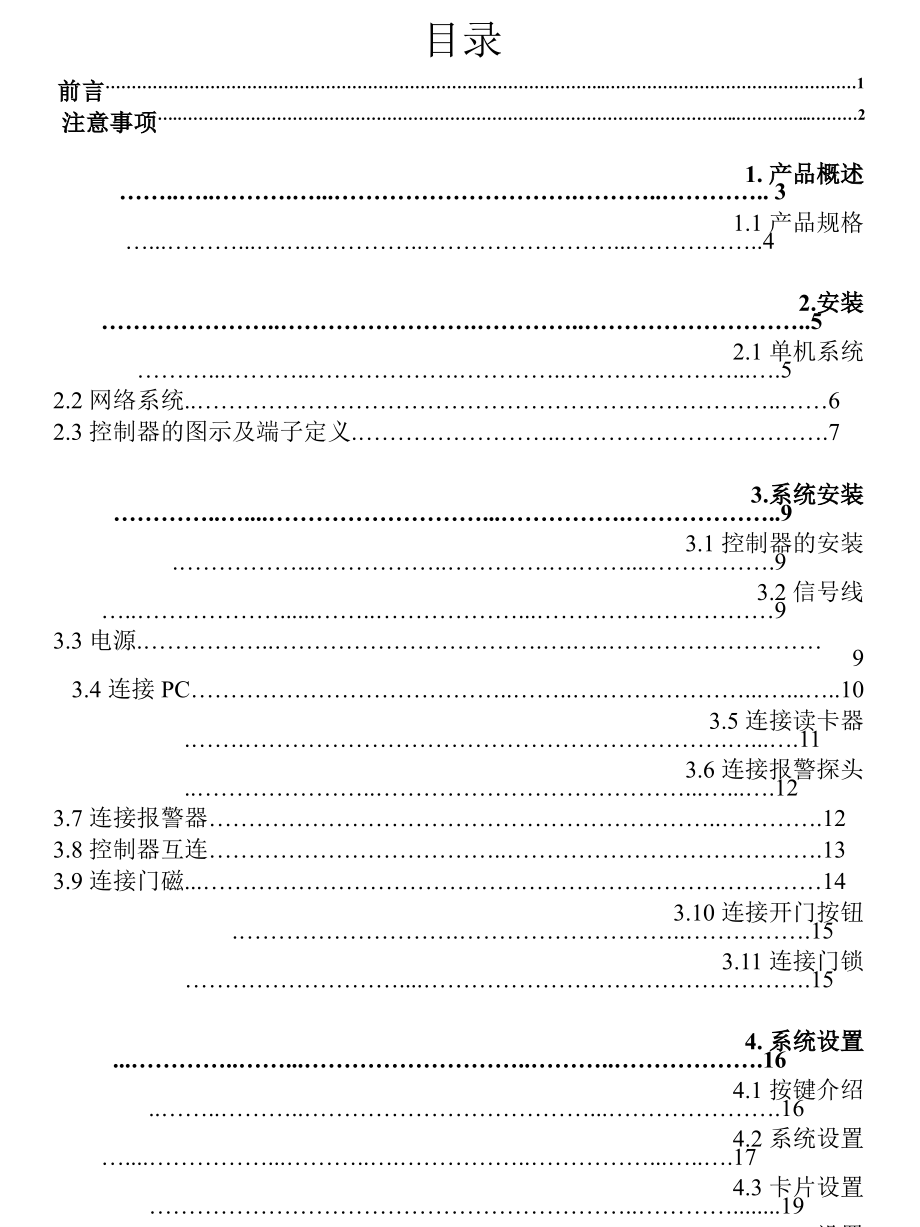

BEP208,用户使用手册,在安装使用前，需认真阅读用户使用手册,四门控制器,目录,前言,.1,注意事项,.2,1.,产品概述.,.3,1.1,产品规格.,.4,2.,安装.,.5,2.1,单机系统,.5,2.2,网络系统.,.6,2.3,控制器的图示及端子定义.,.7,3.,系统安装.,.9,3.1,控制器的安装.,.9,3.2,信号线.,.9,3.3,电源.,.9,3.4,连接,PC.10,3.5,连接读卡器.,.11,3.6,连接报警探头.,.12,3.7,连接报警器,.12,3.8,控制器互连,.13,3.9,连接门磁.,14,3.10,连接开门按钮.,.15,3.11,连接门锁,.15,4.,系统设置.,.16,4.1,按键介绍.,.16,4.2,系统设置.,.17,4,.3,卡片设置.,.19,4,.4,ReadKey,设置.,.20,4,.5,开门时间设置.,.21,4,.6,开门超时设置.,.21,4,.7,报警设置,.21,4,.8,防区设置,.21,4,.9,设防/撤防设置,.22,4,.10,地址设置,.23,4,.11,防区设置,.23,1,前言,多年以来，,H-Y,公司不遗余力致力于高品质产品的研发、研制。正是遵循这一产品策略，,H-Y,的产品从元器件、配件到外观均基于用户要求而设计。请使用者按照本说明书所示正确安装、操作。,1,拆箱,电子设备，应小心拆箱,。,检查并确认箱内包括下列项目,：,1.,控制器,2.,用户手册,3.,配件,如果发现箱内某物件在运输过程中已被损坏,请将其放回箱内，并通知发货人。如果发现箱内缺少某物件，请告知,HY,销售代表或客户服务人员。另外，请保留好装机用的硬纸箱以备后用,。,声明：,本手册发行时，皆以产品当时的规格为准。制造商保有变更与改良本产品的权利。因此所有相关的产品规格日后都可能在事先未通知的情况下变更。,2,注意事项,1.,为避免火灾和触电的危险，请不要将机器置放在高湿度和高灰尘的场所，所以不要将此机器装设于没有保护的室外或潮湿的地方。,装设环境：装设环境的温度必须保持在-10,C,+50,C,之间。,3.,为了安全，请不要摇动机器或将机器置于不稳的基台上。,4.,通风：机器机壳是用来机器运作正常，避免产生过热的现象，绝对不可以全部包裹，此机器也不可以置于内建式的设备中，除非该设备提供良好的通风设施。,5.,清洁：在清洁之前必须先将插头拔除。不要使用液体清洁剂，或喷雾式清洁,剂清洁，最好使用湿布擦拭。,6.,过度负载：不要使用过度负载的插座和延长线，以免引起火灾或电击。,7.,电源线保护：电源线的布线必须不会被人踩踏，或被置放的物品夹到或压挤,到，并特别小心处理电源线的插头、插座以及电源线和机器的接头部分。,8.,颗粒物或液体的进入：防止颗粒物通过开孔进入机器内，否则颗粒接触到危,险电压或产生短路，将导致火灾或电击，也不要将液体溅在机器上。,9.维修：请不要尝试自己维修本机器，所有维修事项请找合格的维修人员处,理。,1.,简介,BEP208,是一种专门设计用于大型,IBS,和智能小区使用的联网型门禁系,统控制器,可管理多达6000张卡片的门禁控制器，它可以连接八个读卡器，,控制双向四门，,既可单机使用，亦可联网使用；,可配合,IBM PC,或兼容机十分准确的实时监控、记录四个不同区域人员,的出入情况,统计员工的考勤；,可分时段、区域，对人员出入进行管制；,本控制器可以非常方便连接八个警报探头，其中六路可以由授权人员布,防/撤防。另有两路专供火警，紧急状况使用,但不可撤防；,本控制器具有两路警报输出；,本控制器非常容易安装及操作，只要依本使用说明按步操作，您将会很,容易掌握。,3,产品概述,最大卡片数,6000,读卡器数,8,联机数可多达,127,台,控制门数,双向四门,读卡机通信格式,RS232,格式,个人,PIN,密码,4,位,系统密码,6,位,布防、撤防密码,6,位,警报输入,8,路,警报输出,2,路,通信口,RS232,或,RS485,波特率,9600,波特率,可编程时段,每天10段,最小5分钟,可编程日子,10,种,班组数,64,反潜,有,键盘,4*4,显示,2*8 LCD,实时时钟,有,蜂鸣器,内置,指示灯,17,个,电源,DC12V,2.5A,功耗,最大 50,W,尺寸,285x185x32(WxHxD,),重量,1.74Kg,1.1,规格,产品概述,4,2,.,安装说明,2.1,单机系统连接图,5,安装说明,以下为单机系统连接图，用户可根据实际需要简化系统，降低成本。,警报输出1,警报输出2,1号门门锁,2号门门锁,3号门门锁,4号门门锁,计 算 机,(门禁系统控制软件),RS-232,接口,门禁系统,控制器,1,2,3,4,5,6,7,8,1 2 3 4 5 6 7 8,4 3 2 1,感应卡读卡器,1:出,2:进,1号门,3:出,4:进,5:出,6:进,7:出,8:进,1号防区探头,2号防区探头,3号防区探头,4号防区探头,5号防区探头,6号防区探头,火 警,紧 急,1号门手动开门按钮,2号门手动开门按钮,3号门手动开门按钮,4号门手动开门按钮,2号门,3号门,4号门,4 3 2 1,1号门磁,2号门磁,3号门磁,4号门磁,2.2,网络系统图示,标准软件可集中控制联网控制器：,BEP108,BEP208,和,BEP308，,这些,控制器既可独立使用，也可混合联网使用，标准软件具备控制127台联,网控制器的功能。,6,安装说明,PC,BEP-485,网络适配器,RS-485,RS-232,四门控制器,BEP208,开门按钮,BEP-103,读卡器,485-,A,485-,GND,485-,B,485-,A,485-,GND,485-,B,485-,A,485-,GND,485-,B,485-,A,485-,GND,485-,B,读卡器,门磁,报警输入,门锁输出,报警输出,8,门控制器,BEP308,报警输入,单门控制器,BEP108,门锁输出,报警输出,开门按钮,门磁,门锁输出,报警输出,开门按钮,读卡器,门磁,2.3,控制器图示及端子定义,(1),控制器图示,读卡器指示灯亮时，表示该读卡器正连机；若不亮时则表示未接上读,卡器或连接不正确。,当防区指示灯点亮时，该防区处于设防状态；闪烁时表示防区有警报。,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,65,64,66,2,3,6,8,9,10,11,12,13,14,16,15,17,18,19,20,21,22,24,23,25,26,27,28,29,30,32,31,33,1,4,5,7,HY,4*4 键盘,LCD,显示,电源指示灯,读卡器指示灯,防区指示灯,7,安装说明,(2),端子定义,1,12,V+,输入,34,#1,门公共端(,COM),2,12,V-,输入,35,#1,门常闭接点(,N.C),3,未定义,36,#1,门常开接点(,N.O),4,RS485,信号,A,37,#2,门公共端(,COM),5,GND,38,#2,门常闭接点(,N.C),6,RS485,信号,B,39,#2,门常开接点(,N.O),7,RS232 TX,40,#3,门公共端(,COM),8,RS232,地,41,#3,门常闭接点(,N.C),9,RS232 RX,42,#3,门常开接点(,N.O),10,12,V+,输出,43,#4,门公共端(,COM),11,12,V,输出,44,#4,门常闭接点(,N.C),12,#1,读卡器读卡信号,45,#4,门常开接点(,N.O),13,#2,读卡器读卡信号,46,报警输出1(,COM),14,#3,读卡器读卡信号,47,报警输出1(,N.C),15,#4,读卡器读卡信号,48,报警输出1(,N.O),16,#5,读卡器读卡信号,49,报警输出2(,COM),17,#6,读卡器读卡信号,50,报警输出2(,N.C),18,#7,读卡器读卡信号,51,报警输出2(,N.O),19,#8,读卡器读卡信号,52,火警输入,20,读卡器电源,-,53,火警与#1防区共用端,21,读卡器电源,+,54,#1,防区输入端,22,#1,开门按钮,55,#2,防区输入端,23,1、2号开门按钮公共端,56,#2,#3,防区输入共用端,24,#2,开门按钮,57,#3,防区输入端,25,#3,开门按钮,58,#4,防区输入端,26,#3,#4,开门按钮公共端,59,#4,#5,防区输入共用端,27,#4,开门按钮,60,#5,防区输入端,28,#1,门磁信号输入,61,#6,防区输入端,29,#1,#2,门磁信号输入,62,#6,防区输入、紧急警报输入共用端,30,#2,门磁信号输入,63,紧急状况输入端,31,#3,门磁信号输入,64,未定义,32,#3,#4,门磁信号输入,65,未定义,33,#4,门磁信号输入,66,未定义,8,安装说明,3.,系统安装,3.1,控制器的固定,控制器的底板上有4个固定孔,可用螺钉将控制器固定在墙（或其它固定,物）上，如墙上已有走线孔，请直接用螺钉将控制器固定在墙上（如图所,示），并将控制器底板走线孔紧贴墙上走线孔安装；如墙上没有走线孔，,先 将随机附件中的固定支架安装在控制器上，将控制器垫高，然后再用螺,钉将 控制器和支架固定在墙上，所有连线经底板走线孔走入走线盒（注：,墙面固 定孔尺寸请按包装中所附的墙面安装孔位图施工）。,3.2,信号线,本系统要求使用五类双绞线，,PC,机与控制器之间的走线距离最多达,1200米，控制器与读卡器之间的走线距离不宜超过150米。,3.3,电源,本系统使用直流+12,V,电源，为保证门禁系统可靠有效工作，建议用户,使用不间断电源，功率50,W,以上。,墙面,9,系统安装,3.4,控制器与,PC,机,建议控制器与,PC,机连接使用，以发挥控制器的卓越性能,连接如下：,(1),RS232,连接,(2),RS485,连接,PC DB-9 Serial Port,Controller,8,9,TX,7,GND-S,RX,2,3,5,NC,Pin,功能,1,2,RXD,9,NC,8,CTS,7,RTS,6,DSR,5,GND,4,DTR,3,TXD,Controller,A GND-S B,485,Signal A,232,RX,232,GND,232,TX,BEP485 Networking Adapter,Reader,PC DB-9 Serial Port,485,Signal B,485,Signal GND,10,系统安装,3.,5,读卡器与控制器连接,控制器最多能与8个读卡器连接使用,读卡器可以使用,HY,系列产,品，如,BEP103,型。,BEP103,型与本控制器连接时,应选择为,Special RS-232,格式(请参照,BEP103,说明书），读卡器的电源由控制器供给(也可单供电源)，,输出端接入控制器相应的读卡信号输入端，如连接正确，控制器上相应读,卡器指示灯应点亮，否则为连接不正确，系统已默认1、3、5、7号读卡器，,对应 1、2，3、4号门的外出，2、4、6、8号读卡器对应1、2、3、4号门,的进入。1号读卡器为系统设置用读卡器，一定要连接。如果用户希望使,用其它品牌维根26格式的读卡器，可选用,BEP-WG26,维格式进行格式转换。,详细操作请参照,BEP-WG26,使用手册。,控制器,BEP-103,读卡器,读卡器电源 红,读卡器地 黑,1-8读卡信号,蓝,11,系统安装,3.,6,控制器与警报探头的连接,控制器可与常开报警探头相连,控制器,12,系统安装,3.,7,控制器与警报器的连接,警报输出有两组,接法如下:,(1),正常开路连接,(2),正常闭路连接,(接线端子),控制器,外接警报设备,46(49),48(51),47(50),外接警报设备,46(49),48(51),47(50),(接线端子,),控制器,13,系统安装,3.8,控制器的互连,控制器 1,A GND-S B,BEP485,网络适配器,232,RX,232,GND,Reader,控制器,2,A GND-S B,控制器,n,A GND-S B,PC DB-9 Serial Port,485信号,B,485 信号,A,485信号地,232,TX,14,系统安装,3.,9,门锁的连接,本控制器可控制四个电动门锁，以1号门锁为例，说明接法如下:,注意：1.控制器内的门锁继电器的最大电流为5,A，,如果门锁的电流,超过5,A，,则需外部扩展继电器。,2.如果控制器掉电后重新上电，对于控制器连接的每一个读,卡器上的第一次刷卡将不予响应。,(1),通电释放连接:,(,2),断电释放连接,+,控制器,34,COM,36,N.O,35,N.C,门锁控制电源,门锁,-,控制器,34,COM,36,N.O,35,N.C,门锁,+,-,门锁控制电源,15,系统安装,3.10,开门按钮的连接,本控制器可连接四个开门按钮，连接如下:,3.11,门磁的连接,本控制器可连接四个门磁，连接方法可参照,2.3,端子介绍。,#1,开门按钮,控制器,22,23,25,26,24,27,#2,开门按钮,#3,开门按钮,#4,开门按钮,4.,系统操作说明,本控制器可单独经由操作面板上的按键达到各项设置之功能。若本控制器与,PC,机连线时，全部功能也可在,PC,机上操作，详细方法请参照“门禁系统控制,软件使用手册”，以下为本控制之操作说明:,4.1,按键介绍:,1,2,3,ARM,4,5,6,7,8,9,CLR,0,EN,SYS,0,SYS,EN,CLR,9,ARM,系统设置,设防/撤防,报警复位,数字键,系统设置,确定,取消/退回上一级菜单,下一页,上一页,16,4.2,系统设置,系统安装结束后，控制器上的,LCD,将会显示日期、时间信息,当按下,键时，系统要求输入密码，输入完系统密码后，,请按 确定。如果连续三次输入密码错误，系统会自动,报警。系统预置密码为：000000,03-03-27,Thu 17:51,Password,_,SYS,EN,Insert,Card,System,Setting,系统接受了密码，操作者需在#1读卡器上刷卡以确认身份。,注意：必须在#1读卡器上操作，但所刷之卡片必须是已经登录的感应卡(第一次上电除外）。,系统设置窗口，用户可以按下,或 来选择不同的设置菜单。有以下菜单可供选择和设置。,Card,Setting,ReadKey,Setting,Door,Setting,OverTime,Setting,Alarm,Setting,请参见章节,4.3,请参见章节,4.7,请参见章节,4.4,请参见章节,4.8,请参见章节,4.5,请参见章节,4.9,请参见章节,4.6,请参见章节,4.10,Arm Zone,Setting,ArmDelay,Setting,Address,Setting,这里首先介绍系统设置：请按 确定，在系统设置里，有四个选项，可以通过 或 键来选择不同的选项，,每个选项的设置如下：,EN,System,Setting,系统设置,17,(1),修改时间,设置时间（6位）:,HH：MM：SS.,设置后按下,键方可生效。系统对于无效数据将不予响应。,(2),修改日期,设置日期：,YY：MM：DD,；,YY(,年份）设置范围：,19802097，年份若小于或等于79，系统则视为,20,YY；,年份若大于或等于80，系统则视为19,YY,设置后按 键方可生效，无效数据将不予响应。,(3),修改系统密码,输入新的系统密码。新密码输入后，要重复输入一次，,保证无误，设置后按,键方可生效。,Change,Time,Change,Date,Set SYS,Password,EN,EN,(4),修改,ARM,密码,输入新的设/撤防密码，新密码输入后，要重复输入,一次，保证无误，设置后按,键方可生效。,EN,18,Set ARM,Password,系统设置,EN,4.3,卡片设置,选中卡片设置菜单，按,键确认。在卡片设置里有4个,选项，可以通过 或 键来选择不同的选项。,(1),增加卡片,按,键，系统会自动生成一个新的卡号或者输入新的,卡号(00016000)，再次按 键确认后，请将新卡在,#1读卡器上刷卡一次即生效。,(2),删除卡片,在删除卡片设置中，有两个选项，通过按 或,键来选择不同选项，每个选项如下：,通过输入卡号(00016000)，然后按 键确认后,删除。,直接按 确认后，即删除了系统中所有的卡片。,(3),修改卡片,首先输入要修改的卡号。每张卡有五种属性可供用户修改,，,可以通过 或 键来选择不同的属性，不同属性,的设置如下：,状态设置：按 键确认后，系统会在,“Card,Enable”,和“,Card Disable”,之间切换。,班组设置：可以将卡片设置在不同的班组里(0164)。,Card,Setting,Add Card,Process,Del Card,Process,Modify,One Card,EN,EN,Del Card,By No.,Delete,All Card,EN,Status,Setting,Group,Setting,EN,19,系统设置,EN,EN,PIN,设置：按下 确认后，,“Pin Enable”,和,“,PIN,disable”,间切换。当,PIN,有效时，按 或 键即,可进入密码设定状态。密码范围：00009999,按 键，系统会在,“Check APB”,和,“Not Check APB”,窗口间切换。所谓反潜，意指持卡者必须是一出一进，即,本次刷卡后出门，下次必须是进门，若仍是刷卡出门，则,门打不开。,按,确定后，系统会在“,Arm Enable”,和,“Arm disable”,间,切换。,(4),显示卡片,显示卡片中有两个选项设置，按 或 键选择不同,选项，设置如下：,显示卡号：按 键确定后，在#1读卡器上刷卡（并可持续刷卡），,LCD,将会显示卡号。,显示卡片序列号：按 键确定后，在#1读卡器上,刷卡（并可持续刷卡），,LCD,将会显示卡片序列号。,ShowCard,Process,PIN,Setting,APB,Setting,Arm,Setting,EN,EN,EN,Show,Card No.,Show Card,Serial,EN,EN,20,系统设置,系统设置,4.4,Read Key,设置,若使用带键盘的读卡器时，需要在此设置。,按18键，可以相应设置读卡器为：,N:,非键盘读卡器,K:,带键盘读卡器,4.5,开门时间设置,每次刷卡后，门打开的时间。,Door,栏输入要设定的门号(14),Time,栏输入门打开的时间（0999秒）,4.6,开门超时设置,开门超时设置。,Door,栏输入要设置的门号(14),Time,栏输入开门超过多长时间后开始报警，在,Time,栏输入,零时，,Time,栏显示,No，,表示不进行超时报警，超时时间的,设置值为：1999秒。,1 2 3 4 5 6 7 8,NNNNNNNN,ReadKey,Setting,Door:,Time:_ _ _,Door,Setting,Door:,Time:_ _ _,OverTime,Setting,21,4.7,警报设置,按 键，系统会由设定警报画面转成不设定警报画面；,或由不设定警报画面转成设定警报画面。当按,CLR,键回上,一画面时，系统会以离开前的最后画面设定警报启动或警,报禁止。警报一旦设定禁止，控制器将不输出报警信号。,4.8,防区设置,按 键，设置窗口如下所示,1-6表示相对应的6个防区,Y,表示有效防区，,N,表示无效防区。使用者按键1-6，就会,改变相对应的防区的有效/无效状态。,4.9,设防/撤防延时设定,ArmDelay,意义为设防时，经过多长时间开始生效；撤防时,刷卡进后必须多长时间内操作撤防。,输入所要设定的时间，3位数001999秒，系统预设为2分,钟。,Alarm,Setting,Arm Zone,Setting,1 2 3 4 5 6,NNNNNN,EN,22,系统设置,EN,ArmDelay,Setting,ArmDelay,Time:,4.10,地址设置,要多台控制器联机使用，必须设置每台控制器地址，并确,保各个控制器互不相同，否则将导致控制器无法联网，地,址输入后按确认键方可生效，单机工作时，也需要设置地,址。,输入地址：00019999,然后按 确认。,4.11,设/撤防设置,要操作本功能，使用者必须有设防密码以及使用者的卡必须已登录为,设防卡。设防密码操作请参阅,4.2(4),，设防卡操作请参阅,4.3(3),当系统安装结束后，控制器上的,LCD,将会显示日期、时间,信息。,当按下控制器上的 键时，系统要求输入设防密码，,输入完成后，请按 键确认，如果连续三次输入密码,错误，系统就会自动报警（默认的设防密码是：000000）,在,#1,读卡器上刷卡,按 键确认，系统会在,“Disarm all zone”,和“,Arm all,zone”,间切换。,Address,Setting,Address,_ _ _ _,EN,03-03-27,Thu 17:52,EN,ARM,Insert,Card,DisarmArm,All Zone,EN,系统设置,23,Password,_ _ _ _ _ _,H-Y,
