GE单排螺旋CT原理.ppt

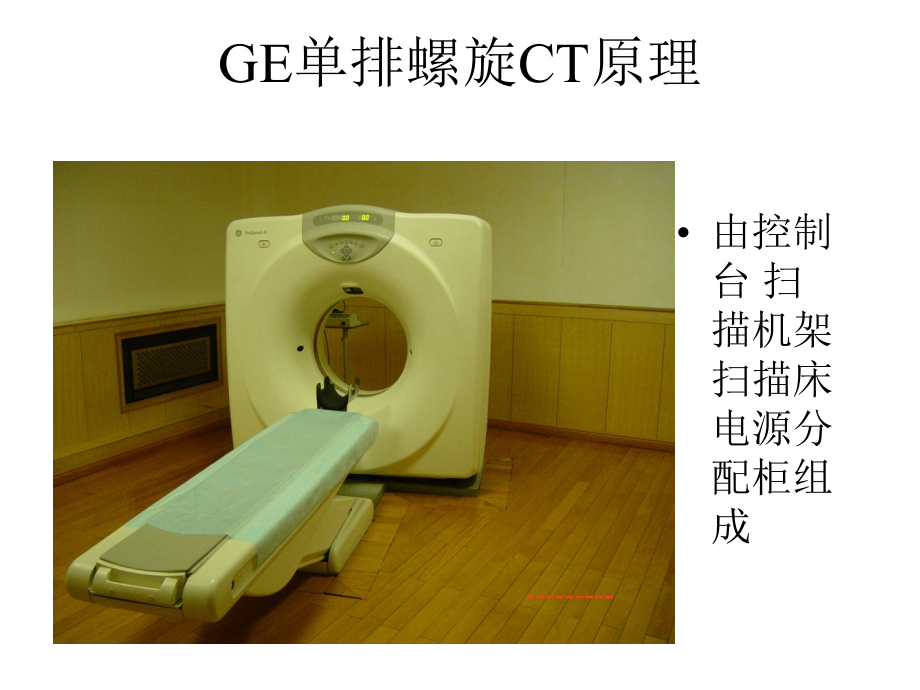

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,GE,单排螺旋,CT,原理,由,控制台 扫描机架 扫描床 电源分配柜组成,系统框图,性能参数,控制台,控制台由以下部分组成,1：,O2,图形工作站,2：21平面显示器,3：人机键盘,4：操作台,5：鼠标,6：接口系统,7：,NRRM,重建系统,控制台框图,Host Processor:433MhzCPU 3.5MOD:,系统参数选项软件等,5,MOD：,图像存储磁光盘,NPRM/NPRS:,重建主板/子板,NPRIF:,重建接口,DASIFN:DAS,接口板,DBPCI:DAS,缓存,RAW DATADISK:,原始数据硬盘,SYSTEM DISK:,系统硬盘,OPTICAL FIBEI:,光缆（,DAS),O2,工作站介绍,O2,工作站使用,IRIX UNIX,操作系统，负责整个系统的管理,人机对话 数据通讯 数据重建 机架控制 指令操作 图形操作等,是整个系统的核心部分。工作站参数如上，供电为115,VAC。,显示器键盘鼠标,DICOM,接口,键盘：,PS/2,键盘，附操作键（扫描指令 紧急停车 音量控制等）,鼠标：标准三键鼠标,DICOM,接口：标准网络接口，10,Mbits,/,秒传输速度，支持,DICOM3.0,图像格式的输出输入,ST1800:,串口扩展 外接串行设备（轨迹球）,显示器：21,SONY,珑管显示器,重建系统原理,重建系统由三部分组成：,NPRM:,重建主板 包含68块,DSP（,数字信号处理器），进行原始数据重建及管理重建子板和重建接口板,NPRS:,重建子板，包含扩展,DSP,可加快重建速度，在,NPRM,板上有8个,PCI,插槽，必须成对插入，如：无,NPRS,重建速度6秒 插两块 2秒,NPRIF:,重建接口板，从控制台,PCI,总线上读取原始数据，进行缓冲 处理并传输到重建系统内部总线上,其他：系统内存 32,M/64M,通内存,重建系统框图,DBPCI,板,从,DASINF,发送过来的并行数据在,DBPCI,板上进行缓存，到指定数量后将其传送到系统,PCI,总线上，同时,DBPCI,执行输入输出复位安全回路等指令,DASIFN 110/95M,板,DASIFN,板的作用：,1：接受光缆传送的原始数据，并将其转换为并行数据格式,2：进行数据传输的校验 修正 及,VIEW,数 据的起始中止标志,3：传送16位的并行原始数据到,DBPCI,板上,DAS,数据传输路径,REAN CN1板,HOST,主机和外部设备的接口。,1：主机和键盘的通讯,2：主机和,TGP,板,（机架控制）的通讯,3：主机和电源分配器的通讯,4：语音,5：,DBPCI,板的通讯。,PCI,及,SCSI,设备,原始数据硬盘,4,G,CDROM 16,速,MOD(3.5,寸和5寸磁光盘驱动器）,PCI,Backplane,卡，,PCI HOST,卡,数据流程图,控制台内部结构,机架,GANTRY,机架由以下部分组成,1：球管 2.0,mhu,2:,Jeti,高压组件,3：,OBC CONT,3:HERAER(,灯丝）,4:,ROTOR CONT（,旋转阳极）,5:,STC CONT,6:DISP BD(,显示）,7:,DETECTER（,探测器）,8:,DAS（,数据采集）,9:,SLIP RING（,滑环）,10：数据通讯（射频发送接受缓存等）,11,Collimator(,层厚）,组成框图,参数,内部框图,PDU:,电源分配器,OC：,控制台,STATIONARY:,静止,ROTATIONARY:,运动,COLLIMATOR:,层厚控制器,DAS:,数据采集系统,XG:,高压控制器,STC(,静止控制部分）,PS1:PS2:,开关电源直流供电5,v,12v 12v 24v,SUB:,驱动 继电器板,TGP:,机架、床控制板,FCV:,前操作显示板,TABLE:,床,OGP:,运动部分控制,TGP SUB,板,TGP,板,TGP,板功能,TGP,板主要有以下功能：,1：机架旋转控制,2：机架倾斜控制,3：床进出控制,4：床升降控制,5：机架位置 角度 床位置 高度显示,6：机架及床功能监测,TGP,板上有三个微处理器，,GP TP MP,分别控制机架 床及系统管理，,MP,与控制台进行所有控制指令的通讯，并传递给其他处理器,TGP,内部框图,维修开关,SYS:,自动,MNL:,手动,ABT:,手拨固定速度旋转,FIX:,固定速度旋转,SPD0-2:,速度选择,SLOW-MID-FAST:,速度选择,CNT:,一直恒速旋转,HOME:,初始位置 90,degree:90,度位置,OGP(,旋转部分控制）,OGP(ON GANTRY PROGRAM),控制机架的整个运动部分（包含高压系统），功能如下：,1：高压曝光起止控制,2：,DAS,数据采集时钟,3：层厚控制,4：定位灯,5：扫描流程控制,6：球管风扇 油泵控制（关机后,30,分钟冷却）,框图,GPLS:,机架初始位置，触发,DAS,采集,SWITCH POWER:,开关电源,TEMPCONT:,探测器温度控制,COLLIMATOR:,层厚控制,ENCODER:,编码器,PHOTOSEN:,位置反馈光耦,RF:,射频,滑环,滑环信号,信号环（24刷,6付）,DAS,原始数据,DAS,触发信号,TGP OGP,信号通讯,安全回路,电源环,3相480,VAC,115VAC,接地,DAS,数据射频信号传输,环和射频接收器,滑环数据传输,射频载波频率：700850,MHZ,传输速率：40125,MBaud,床,TABLE BD:,接口板,TABLE CONN:,连接板,STEP MOTOR,DRIVER:,床前进后退步进电机驱动板,ENCODER:,编码器,POT:,位置反馈电位器,LATCH SWIT:,锁定开关,TOUCH SENSOR:,触动开关,探测器,DETECTOR/DAS,包含稀土陶瓷探测器,DETECTOR,和数据采集系统,DAS,将射线的强度和剂量转换为相应的电信号，重建成不同灰阶的图像,探测器内部,通道,连接线,通道位置,温度控制,数据采集,DAS,有三个采集盒左中右,LBB CBB RBB,LBB:7CAM,板,CBB:9CAM,板,RBB:7CAM,板1,DDP,板1,CIF,板,流程,通道号,信号流程,CIF,板,CIF,板的功能,1:与,OGP,板进行通讯，并控制和同步数据采集,2产生控制和时钟同步信号提供给采集系统,采集系统从,OGP,板接受到扫描控制信号,CIF,板根据此信号来控制 调整 同步整个数据采集系统，主要有如下：,DRTIG:DAS,采集触发信号,DENBL:DAS ENABLE:DAS,数据有效,SDCOM:OGP-CIF,串行通讯,DSCOM:CIF-OGP,串行通讯,GPLS2:,机架初始位置,XRON:,高压曝光,RESET:DAS,初始化,AC/OF:,数据为有效（,ACTIVE),或补偿值（,offset),CIF,内部框图,CAM,板,CAM,板功能：采集从探测器来的微电流信号并放大调整为电压信号，并进行,D/A,转换为并行数字信号,DDP,板,DDP,板主要是用于补偿修正原始数据，并产生测试数据包用于测试数据传输系统的好坏。,DTRF,板,DTRF,板功能：,1：,传输校验码的产生,2：并串信号转换,3：,VIEW,数据打包,4：,电 光信号转换,数据流程,高压系统,组件,高压系统功能,高压系统有如下功能：,1:高压链：高压逆变 高压控制 高压监测,2:,阳极旋转控制,3：灯丝电路,4：控制组件间通讯,5：直流总线,6：应用软件,KV CONTROL,高压逆变,高压组图,灯丝电路,旋转阳极,LVPS,160VDC,内部供电,
