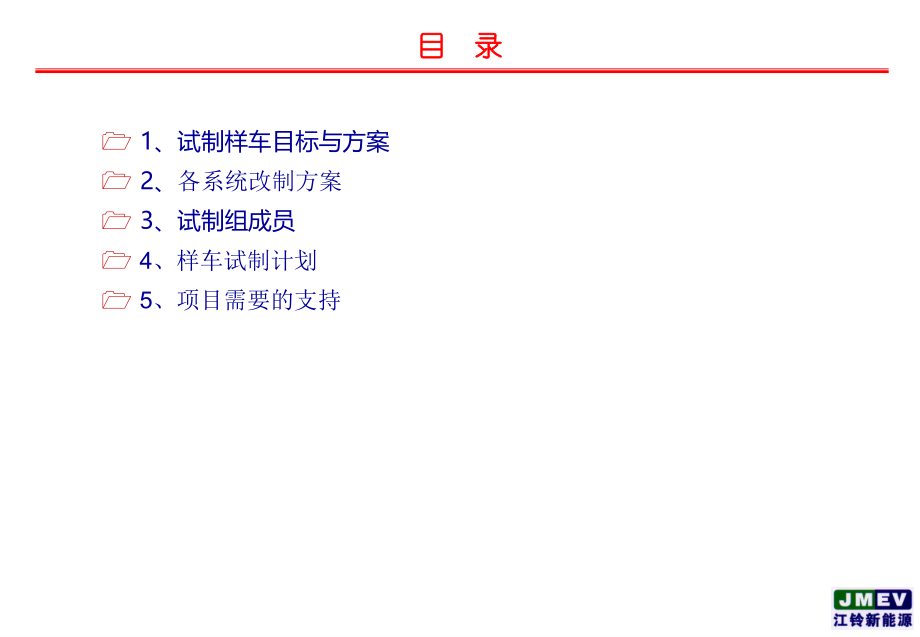

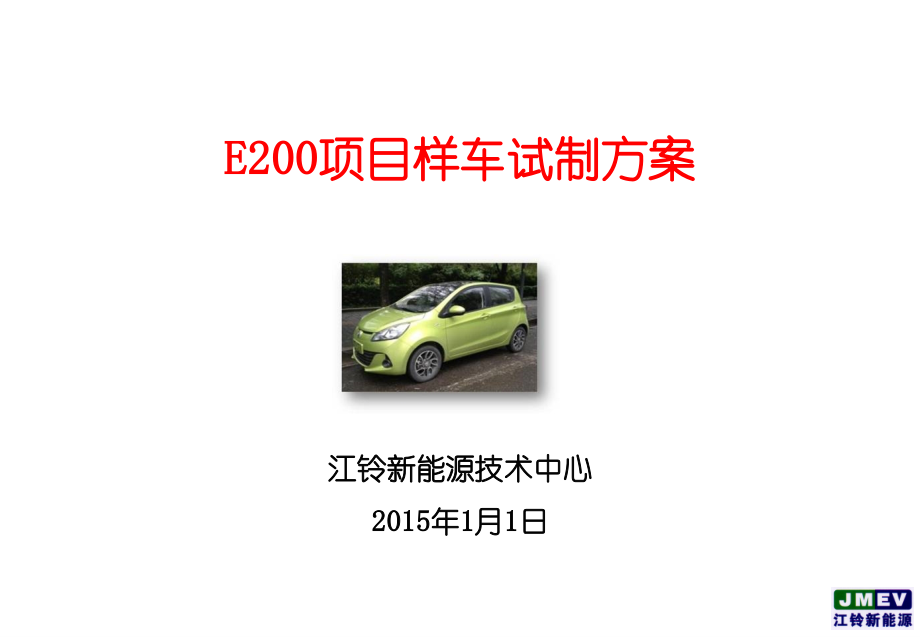

E200,项目样车试制方案,江铃新能源技术中心,2015,年,1,月,1,日,目 录,1,、试制样车目标与方案,2,、,各系统改制方案,3,、试制组成员,4,、样车试制计划,5,、项目需要的支持,1,、试制样车目标与方案,改制基础车型,购买现有的奔奔,MINI,样车，更换新能源汽车现有的三电系统，涉变部分电器系统；,样车目标参数,根据,E200,项目设计目标，匹配关键件参数如下；,项目,电机功率,冷却方式,电量,电池种类,变速器,参数,10KW,风冷,15KWH,锂电,单速比,总体方案,更换整车动力总成，在前舱的位置布置电机、电控、高压附件及真空助力系统；,根据布置的动力总成，电器在线束、空调部分做变更试制；,车身原来邮箱位置改制布置电池包总成,2,、各系统改制方案,序号,试制系统,布置位置,布置方案,1,电机系统,前舱,借用物流车,10KW,电机，布置前舱，自制焊接改制的电机悬置，,2,电机控制器,前舱,借用,10KW,电机控制器，布置前舱，安装前舱高压附件支架上,3,变速器,前舱,根据,10KW,电机，匹配变速箱速比，判断,E00,车型扭矩是否足够，合适选用，不合适找资源,4,电池包总成,底盘后部,根据底盘车型后部空间，设计电池包安装,5,整车控制器,驾驶室,驾驶室中设计整车控制器安装支架,6,高压附件支架,前舱,借用,E100,的布置形式，设计前舱高压电器布置支架,7,高压盒,充电机,前舱,借用用,E100,高压盒和,DC/DC,，布置在高压附件安装支架上,8,整车线束,整车,前舱线束、动力线束根据布置位置重新设计自制，其他线束用原来线束改制,9,空调系统,前舱,前舱布置,E100,电动压缩机，管路重新开发，联系奔奔空调厂家是否有电动空调,10,组合仪表,仪表台,利用现有的仪表改制，寻找厂家,11,真空助力,前舱,借用现在,E100,，真空助力系统，布置前舱,12,转向助力,前舱,寻找资源,13,驱动半轴,前舱,分析数据是否能通用，可能需要改制或找资源,3.1,试制组成员,成员架构,支持部门,采购部、财务部及公司领导；,3,、试制组成员,协调人,邓志强,电器,俞钟兢,外壳试制,周福庆,电器安装,刘荣华,采购,孟涵,4.1,试制计划与费用,4,、试制计划,项目,计划开始时间,完成周期,费用（万元）,责任人,备注,模具制作,2015.1.8,10个工作日,0.2,孟涵,木模,外壳与电器安装试制、安装,2015.1.18,10个工作日,1,周福庆，刘荣华,零件采购,2015.1.23,20,个工作日,孟涵,防护窗，电器元件，非标螺钉，密封垫,其他,0.5,强电咨询、接待等,样车试制完成：,2015.3.10,试制费用合计：,11,万元,5.1,项目需要支持项,5,、项目需要的支持,各个部门需确定指定的项目对接人，负责该项目分系统工作；,因样车在试制时候不可挪动，公司提供指定试制场地；,是否能够协助协调获得奔奔,MINI,的部分前舱数据；,谢谢！,
