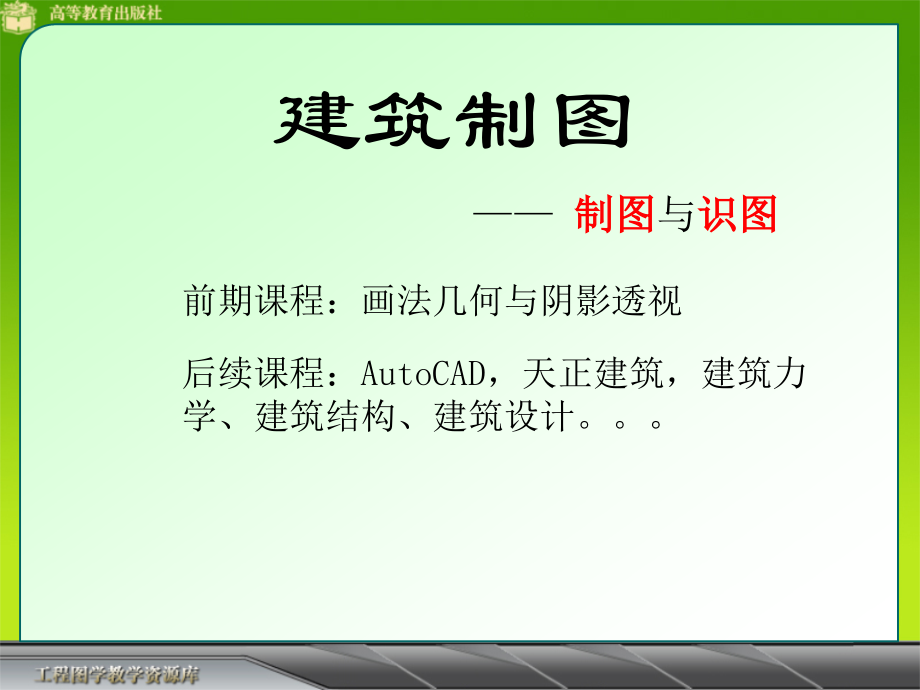

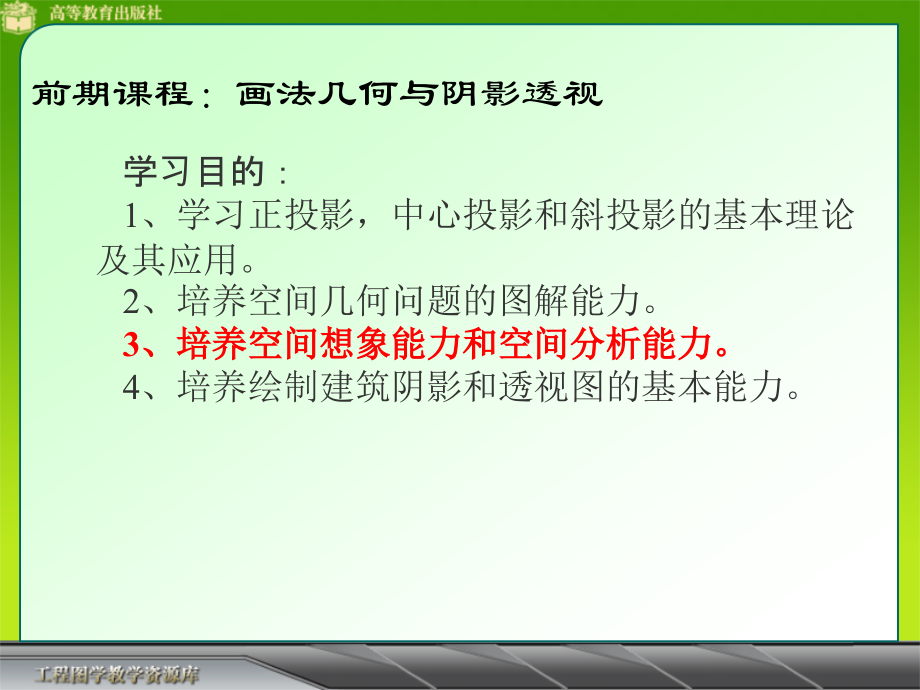

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑制图,制图,与,识图,前期课程：画法几何与阴影透视,后续课程：,AutoCAD,，天正建筑，建筑力学、建筑结构、建筑设计。,前期课程：画法几何与阴影透视,学习目的：,1,、学习正投影，中心投影和斜投影的基本理论及其应用。,2,、培养空间几何问题的图解能力。,3,、培养空间想象能力和空间分析能力。,4,、培养绘制建筑阴影和透视图的基本能力。,“草图大师”,Sketchup,建筑师,Architect,的,空间想象能力,和,空间分析能力,从该视角，看不到的,面,有几个？,“手上功夫”,带来的直观感觉，以及在设计推敲过程中起到的作用，,计算机,无法替代,比如写字，“字如其人”。,请大家重视,手上功夫,的培养,手稿推敲，电脑成型,课程安排：,1-16,周，每周四第二讲，共,32,课时,第六章 建筑形体的表达方法,6,课时,第七章 建筑施工图,14,课时,第八章 结构施工图,4,课时,第九章 建筑装饰施工图,6,课时,机动课时,2,课时,期末成绩构成,1.,出勤,5%,2.,作业,20%,（个人作业,10%,，小组作业,10%,）,3.,期中,15%,4.,期末,60%,第六章 建筑形体的表达方法,1,建筑形体的画法,2,投影选择,3,建筑形体的尺寸标注,4,剖 面 图,5,断 面 图,6,简化画法,7,建筑形体投影图的读法,1,建筑形体的画法,一、,形体分析,二、,确定安放位置、投影方向和视图数量,三、,画投影图,一,.,基本视图,六个基本视图形成、名称及配置,主视图投影,左视图投影,俯视图投影,右视图投影,仰视图投影,后视图投影,仰视图,左视图,后视图,主视图,右视图,俯视图,六个基本投影面展开,设立,V,、,H,、,W,对称面作为基本投影面，把物体放在六个面中间，分别向六个基本投影面作正投影,。,六个基本投影面展开：,V,面不动，与,V,面相交的四个投影面分别绕与,V,面的交线，向外侧、向后转动,90,，,V,面的对称面跟着,W,面再向右后,转动,90,。,六基本视图保持“长对正、高平齐、宽相等”的投影特性。,V,H,W,组合体,接下来讲到的局部视图，多用在机械制图中,二,.,局部视图,A,A,部分基本视图称为局部视图。,用波浪线表示局部视图范围,有材料处画波浪线,局部视图轮廓线完整,省略波浪线,局部视图可以放在任何位置,按向视图要求标注,除局部视图外重复表达部分不必画出,除局部视图外其余部分不必画出,进行组合体表达分析,绘制四个基本视图,能反映各部分形体的真形,但左、右视图重复表达底板和竖桶，可采用局部视图来表达。,组合体,三,.,斜视图和局部视图,物体向不平行于任何基本投影面的平面上投影得到的视图称为,斜视图。,设立,H1,投影面与物体斜面平行与,v,面垂直,类似形,类似形,真形,可放在投影位置,加旋转符号,此平面在,V,、,H,、,W,投影面上投影不反映真形,积聚性,也可放在其他位置,图形可顺时针或逆时针旋转,真形,保留局部视图,保留局部视图,一、形体分析,四棱柱,四棱柱,六块梯形块,楔形块,贝律铭的建筑中充斥着和谐搭配的各种几何体,二、确定安放位置、投影方向和视图数量,主视图投影方向,三、画投影图,三、画投影图,肋式杯形基础作图步骤：,1.,选择合适的图幅和比例，布图（图框和标题栏）、画底板。,2.,画中间四棱柱,3.,画六块梯形肋板,4.,画楔形杯口，加深图线,5.,检查并完成全图,要求投影图关系正确，尺寸标注齐全，布置均匀合理，图面清洁整齐，线型粗细分明，字体端正无误，符合国标规定。,2,投影选择,一、,选择投影数量,二、,选择正立面图,一、选择投影数量,1.,用一个投影表达的物体,2.,用二个投影表达的物体,3.,用三个投影表达的物体,4.,用多面投影表达的物体,5.,用镜像方法表达的物体,一般建筑形体可用三面投影图表示。正面投影又称正立面图，水平投影又称平面图，侧面图影又称侧立面图。,1.,用一个投影表达的物体,2.,用二个投影表达的物体门轴铁脚,门轴铁脚,3.,用三个投影表达的物体,踏面,踢面,台阶,4.,用多面投影表达的物体,右侧立面图,背立面图,用？个投影面能表达清楚的物体,视图数量的选择,原则在于：根据所要表达的形体的复杂程度来选择视图 数量，在满足能够准确表达的基础上，尽量减少视图数量，来略去多余的图纸，减少工作量。,5.,用镜像方法表达的物体,平面图,平面图（镜像）,镜面,常用在建筑物的吊顶图绘制中,把镜面放在物体下，代替投影面，在镜面中反射得到的图像，称为镜像视图。,P.118,图,6-7,视图的选择,原则：反应特征形状，虚线要少,例如：在桥梁工程中，通常将立面图作为主视图,而房屋建筑工程中则常以平面图作为主视图,二、选择正立面图,建筑立面图,台阶立面图,以某学院教学大楼设计为例（见图片与,su,模型）,3,建筑形体的尺寸标注,一、,尺寸的种类,二、,标注尺寸的步骤,三、,尺寸配置,定位尺寸,总体尺寸,定形尺寸,一、尺寸的种类,定形尺寸,二、标注尺寸的步骤,定位尺寸,二、标注尺寸的步骤,总体尺寸,二、标注尺寸的步骤,定形尺寸,确定各基本体形状和大小的尺寸,.,定位尺寸,确定各基本体之间相对位置的尺寸,.,二、标注尺寸的步骤,三、尺寸配置,尺寸标注要齐全。,尺寸应该尽可能标注在图形轮廓线外面。,尺寸应该标注在反应形体特征的视图上。,4,剖 面 图,一、,剖面图的概念与画法,二、,剖面图的几种处理方式,三、,剖面图的标注,一、剖面图的概念与画法,1.,问题的提出,2.,V,向剖面图的产生,3.,W,向剖面图的产生,4.,用剖面图表示的投影图,1.,问题的提出,用虚线表示看不见的部分，形成图面虚实线交错，混淆不清，既不便于标注尺寸，也容易产生差错,P,2.,V,向剖面图的产生,3,.W,向剖面图的产生,Q,4.,用剖面图表示的投影图,断面：用粗实线画出，并画出建筑材料图例，,45,细斜线表示。,正立剖面图,侧立剖面图,小结：,P.122,1.,剖切与剖切面是假想的,，目的是为了了解和表达物体内部的真实结构和形状。无论一个物体被剖切多少次，每次做剖切的时候都应该把它重新当做一个完整的物体来考虑。剖开之后的物体，原来不可见部分的虚线，要用表示可见的实线代替。,2.,为了使剖面图的截面反应真实形状，,剖切面一般应该平行于某一个投影面,。且通过门、窗、洞孔等这些不可见部分的中心线，使得内部形状可以得到清楚的表达。,P.123,图,6-16,3.,剖面图是对剖切后剩余部分进行投影,，所以在画剖面图时，剩余部分的形体中，能看见的图线都应该画出来，而对于剖切后仍然看不见的部分一般省略不画。,二、剖面图的几种处理方式,1.,全剖面,2.,阶梯剖面,房屋的剖面图,3.,局部剖面,4.,分层局部剖面,5.,半剖面,6.,旋转剖面,1.,全剖面,2.,阶梯剖面,当物体内部结构层次较多时，用两个或两个以上的平行的剖切面剖切物体后得到的剖面图称为,阶梯剖面图,房屋的剖面图,（阶梯剖面）,1,1,1,1,11,剖面图,立面图,平面图,3.,局部剖面,形体大体形状清楚，只有局部内部需要表达,4.,分层局部剖面,硬木地面,水泥沙浆找平层,花篮梁,预应力空心板,沥青,花篮梁,水泥沙浆找平层,预应力空心板,沥青,硬木地面,5.,半剖面,对称符号,68mm23mm,当物体具有对称中心平面时，用一个垂直于对称中心平面的剖切面将物体剖开一半，移去物体的,1/4,后对剩余部分做投影。,6.,旋转剖面,(,展开,),用两个以上，相交并且垂直于基本投影面的剖切平面，对物体进行剖切，将其中倾斜的部分旋转到与投影面平行的位置，再进行投射，得到的展开面称为旋转剖切。,三、,剖面图的标注,用剖切位置线表示剖切平面的位置,用粗实线（,610mm,）,剖切后的投影方向用垂直于剖切位置线的短粗线来表示（,46mm,）,剖切符号的编号用阿拉伯数字按顺序连续编排，注写在投影方向线的端部,5,断 面 图,一、,断面图的概念与画法,二、,断面图的几种处理方式,一、断面图的概念与画法,1.,断面图的产生,2.,剖面图与断面图的区别,1.,断面图的产生,断面图,2,2,11,22,1,1,2.,剖面图与断面图的区别,22,断面图,剖面图,2,2,2,2,11,11,22,1,1,1,1,二、断面图的几种处理方式,1.,断面图画在投影图之外,2.,断面图直接画在投影图轮廓线之内,3.,断面图直接画在杆件断开处,1.,断面图画在投影图之外空腹鱼腹式吊车梁,2.,断面图直接画在投影图轮廓线之内,厂房的屋面平面图,墙壁上装饰的断面图,2.,断面图直接画在投影图轮廓线之内,(a),角钢断面图,(b),工字型钢断面图,3.,断面图画在杆件断开处,3.,断面图画在杆件断开处,6,简化画法,一、,对称画法,二、,相同要素省略画法,三、,折断省略画法,1.,对称画法（一）,(b),一半画法,(c),四分之一画法,1.,对称画法（二）,2.,相同要素省略画法（一）,个,2.,相同要素省略画法（二）,8,件琉璃花格,3.,折断的省略画法,A,A,A,A,7,建筑形体投影图的读法,一、,读图前应掌握的基本知识,二、,读图的基本方法和步骤,一、,读图前应掌握的基本知识,1.,掌握三面投影关系，即“长对正、高平齐、宽相等”的关系，了解建筑形体的长、宽、高三个方向和上、下、左、右、前、后六个方向在形体投影图上的对应位置。,2.,熟练掌握基本形体的投影特点及其读图方法，并能对建筑形 体进行形体分析。,3.,掌握各种位置的线、平面、曲面以及截交线、相贯线的投影特点，能进行线面分析。,4.,掌握形体的各种表达方法，即掌握单面、两面、三面、多面投影图，辅助投影图，剖面图，断面图等的特性和画法。,5.,掌握尺寸注法，并能用尺寸配合图形，来确定建筑形体的形状和大小。,二、,读图的基本方法和步骤,一、,形体分析法,形体分析法是看组合体视图的基本方法。把比较复杂的视图，按线框分成几个部分，运用三视图的投影规律分别想各形体的形状及相互连接方式，最后综合起来想出整体。,二、,线面分析法,运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视图中的局部复杂投影。,例题,1,试根据,建筑形体的,V,、,W,投影，补画,H,投影,例题,2,试阅读化污池的两面投影，并补画,W,投影,例题,1,试根据,建筑形体的,V,、,W,投影，补画,H,投影,例题,2,试阅读化污池的两面投影，并补画,W,投影,化污池的两面投影,例题,2,试阅读化污池的两面投影，并补画,W,投影,长方体底板,例题,2,试阅读化污池的两面投影，并补画,W,投影,箱行长方体池身,例题,2,试阅读化污池的两面投影，并补画,W,投影,化污池整体形状,例题,2,试阅读化污池的两面投影，并补画,W,投影,补绘,W,投影,本 课 结 束,
