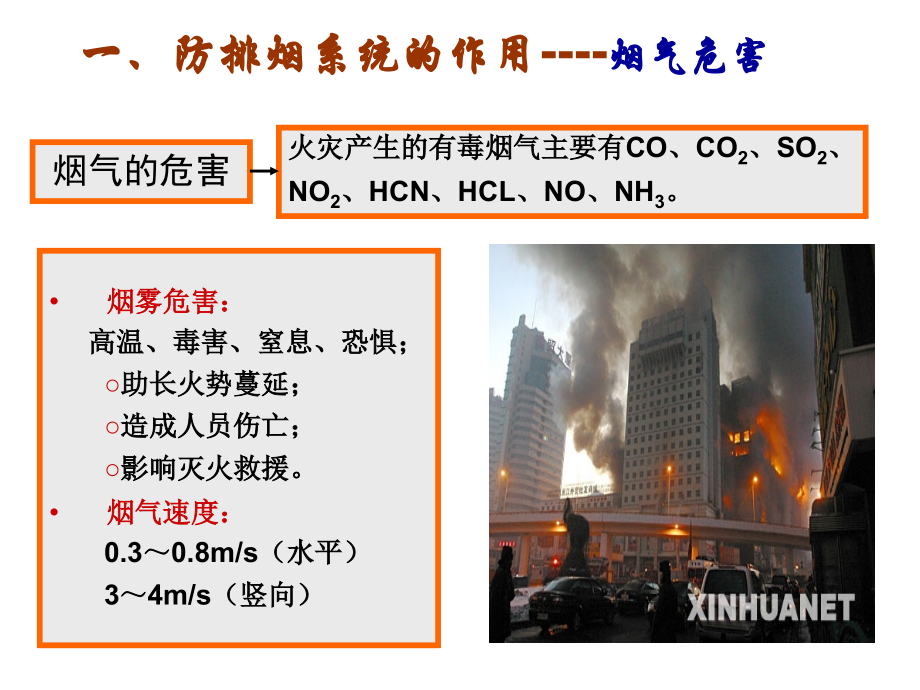

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,防排烟系统概述,一、防排烟系统的作用,-,烟气危害,火灾产生的有毒烟气主要有,CO,、,CO,2,、,SO,2,、,NO,2,、,HCN,、,HCL,、,NO,、,NH,3,。,烟气的危害,烟雾危害：,高温、毒害、窒息、恐惧；,助长火势蔓延；,造成人员伤亡；,影响灭火救援。,烟气速度：,0.3,0.8m/s,（水平）,3,4m/s,（竖向）,防排烟设施的作用,（一）,为安全疏散创造有利条件,1,、高温毒烟减慢人员疏散速度,2,、浓烟严重影响可见度,3,、供气条件不足会造成严重缺氧,（二）,为消防扑救创造有利条件,1,、浓烟和热气影响消防人员展开灭火战斗,2,、能见度差，扑救人员行动困难,3,、通讯联络设备干扰大,（三）,可控制火势蔓延扩大,1,、排除大量烟气,2,、排出热量,南宁航洋国际城突发火情消防官兵紧急疏散上千人,航洋,.doc,防,排,烟,设,施,排烟设施,防烟设施,机械加压送风设施,可开启外窗的自然排烟设施,机械排烟设施,可开启外窗的自然排烟设施,防排烟设施的分类（一）,防,密闭防烟设施,直灌式加压送风设施,防排烟设施的分类（二）,防排烟设计的基本思路,疏散通路的安全分区示意图,疏散通路防排烟结合示意图,自然,机械,排烟,防烟,（一）,高层民用建筑设计防火规范,（二）,建筑设计防火规范,（三）,汽车库、修车库、停车场设计防火规范,（四）,人民防空工程设计防火规范,二、防排烟设施的设置范围,一、,高层民用建筑设计防火规范,1,、下列部位宜采用自然排烟（防烟）方式：,除建筑高度超过,50m,的一类公共建筑和建筑高度超过,100m,的居住建筑外，靠外墙的防烟楼梯间及,其前室、消防电梯间前室和合用前室；,2,、下列部位应设置独立的机械加压送风的防烟设施：,1,）不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室；,2,）采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室；,3,）封闭避难层（间）。,3,、一类建筑和高度超过,32m,的二类建筑的下列部位应设排烟设施：,1,）长度超过,20m,的内走道；,2,）面积超过,100 m,2,，且经常有人停留或可燃物较多的房间；,3,）高层建筑中的中庭和经常有人停留或可燃物较多的地下室。,4,、一类高层建筑和建筑高度超过,32m,的二类高层建筑的下列部位，应设置机械排烟设施：,1,）无直接自然通风，且长度超过,20m,的内走道或虽有直接自然通风，但长度超过,60m,的内走道；,2,）面积超过,100 m,2,，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间；,3,）不具备自然排烟条件或净空高度超过,12m,的中庭；,4,）除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过,200 m,2,或一个面积超过,50 m,2,，且,经常有人停留或可燃物较多的地下室。,防排烟设施的设置范围,-,（一）,二、,建筑设计防火规范,1,）防烟楼梯间及其前室、消防电梯间前室或合用前室应设置防烟设施；,2,）丙类厂房中建筑面积大于,300 m,2,的地上房间；人员、可燃物较多的丙类厂房或高度大于,32.0m,的高层厂房中长度大于,20.0m,的内走道；总建筑面积大于,5000 m,2,、室内净高度大于,12.0m,的丁类厂房；,3,）占地面积大于,1000 m,2,的丙类仓库；,4,）公共建筑中经常有人停留或可燃物较多，且建筑面积大于,300 m,2,的地上房间；长度大于,20.0m,的内走道；,5,）其他建筑中长度大于,40.0m,的疏散走道；,6,）设置在一、二、三层且房间建筑面积大于,200 m,2,或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所；,7,）布置在建筑的除首层、二层、三层外的歌舞厅、录象厅、夜总会、放映厅、卡拉,OK,厅、游艺厅（含电子游艺厅）、不包括洗浴部分的桑拿室、网吧等歌舞娱乐放映场所。,8,）地上商店的营业厅、展览建筑的展览厅；,9,）中庭；,10,）地下商店；,11,）总建筑面积大于,200 m,2,或一个房间建筑面积大于,50 m,2,且经常有人停留或可燃物较多的地下、半地下建筑（室）；,12),通行机动车的一、二、三、四类隧道应设置机械排烟系统，通行机动车的四类隧道可采取自然排烟方式。,防排烟设施的设置范围,-,（二）,三、,汽车库、修车库、停车场设计防火规范,面积超过,2000m,2,的地下汽车库，应设置机械排烟系统。,防排烟设施的设置范围,-,（三）,四、,人民防空工程设计防火规范,1,、下列部位应设置机械加压送风防烟设施：,1,）防烟楼梯间及其前室或合用前室；,2,）避难走道的前室；,2,、下列部位应设置机械排烟设施：,1,）面积超过,50 m,2,，且经常有人停留或可燃物较多的地下房间、大厅和丙、,丁类生产车间；,2,）总长度大于,20m,的疏散走道；,3,）电影放映间、舞台等；,3,、丙、丁、戊类物品库宜采用密闭防烟措施。,防排烟设施的设置范围,-,（四）,密闭防烟措施：是指火灾发生时采取关闭设置于通道上（或房间）的门和管道上,的阀门等措施，达到火场内外隔断，让火情由于缺氧而自行熄灭的一种方法。,三、机械加压送风防烟系统的组成及工作原理,机械加压防烟是在建筑物发生火灾时，利用风机对着火区以,外的区域进行加压送风，使其维持一定的正压，以防止烟气,入侵的防烟方式。,一般由新风口、加压送风口、风道及风机等组成。,不,具备自然排烟条件的防烟楼梯梯间及其前室示意图,（二）机械加压送风防烟系统的工作原理,（,a,）走道排烟、前室加压送风、楼梯间加压送风,（,b,）走道排烟、前室加压送风、楼梯间自然排烟（楼梯间靠外墙）,1,、一段式运转：,通常情况下，在发生火灾时投入运行，而在平时则停止运行。,（三）机械加压送风系统的运行方式与压力控制,2,、二段式运转：平时可作为建筑物内调节空气的需要，以较低空气压力连续的送风换气，当发生火灾时，能立即投入增加空气压力的运转。,（三）机械加压送风系统的运行方式与压力控制,两段式运转比较理想，因为机械加压送风系统一直在运转，在火灾的初起阶段，就可以起到加压防烟的作用，而且加压系统的设备在经常使用的条件下，可保持良好的工作状态。,加压送风系统的部位与室外空间保持的设计压差，当平时运行时为,8,12Pa,，当发生火灾运行时为,25,50Pa,。,加压送风设备启动除设置手动装置外，还必须设有与火灾自动报警联动装置，当建筑物内任一火灾自动报警装置确定有火灾发生而报警时，加压送风设备同时投入运行。,机械加压送风系统的维护管理,1,、风机和控制柜检查,（,1,）控制柜和风机上注明的系统名称和编号的标志完好；,（,2,）加压送风机、排烟风机的铭牌应清晰，风量、风压符合设计要求。,送风机编号,1,、风机和控制柜检查,排烟风机,正压送风机,风机控制柜,（,3,）控制柜仪表、指示灯显示应正常，开关及控制按钮应,灵活可靠，手动、自动控制切换装置功能应正常。,（,4,）风机传动皮带的防护罩、新风入口的防护网应完好。,启动运转平稳，叶轮旋转方向正确，无异常震动与声响。,1,、风机和控制柜检查,（,5,）手动直接启动风机，启动后运转应正常；,（,6,）远程手动启、停风机，运行及反馈信号应正常；,（,7,）风机在消防控制室是否设有一对一的启动按钮；,（,8,）当任一排烟口（阀）开启时，排烟风机是否能自行启动；,（,9,）风机应采用消防电源，并在最末一级配电箱上做切换功能试验；,（,10,）防排烟风机明敷的配电线路符合防火性能要求。,1,、防排烟风机应全部检验。,2,、消防控制室直接启停、现场手动启停防排烟风机,1,3,次。,要求,3,、加压送风口,（,1,）外观完好，安装牢固；,（,2,）开启与复位操作应灵活可靠，关闭时应严密，反馈信号应正确。,4,、系统功能,（,1,）应能自动和手动启动相应区域加压送风口、送风机，并向火灾报警控制器反馈信号；,（,2,）送风口的风速不宜大于,7m/s,，排烟量应符合设计要求；,（,3,）当通风与加压送风合用风机时，应能自动切换到高速运行状态；,（,4,）防烟楼梯间的余压值为,40Pa,50Pa,前室、合用前室、消防电梯间前室、封闭避难层（间）的余压值应为,25Pa,30Pa,。,送风口（阀）,5,、系统的功能测试,（,1,）自动和手动启动相应区域的送风阀、送风机，并向火灾控制器反馈信号。送风口的风速不宜大于,7m/s,；,（,2,）防烟楼梯间的余压值为,40Pa,50Pa,，合用前室的余压值应为,25Pa,30Pa,。,四、机械排烟设施（一）,机械排烟方式是利用排风机把着火区域中产生的高温烟气通,过排烟口强制排至室外。,机械排烟可分为以下两种方式：,机械排烟、机械送风（补风）方式；,机械排烟、自然进风方式。,1,，,5,火源；,2,，,6,排烟风机；,3,，,7,排烟口；,4,，,8,进（送）风口；,9,通风机,机械排烟系统是由排烟口（或带有排烟,阀的排烟口）、排烟防火阀、排烟道、,排烟风机和排烟出口组成。,四、机械排烟设施（二）,运行方式与程序控制,上图中，排烟口和排烟风机联,锁，属基本的控制程序图；,下图中，当火灾报警器动作后，,活动挡烟垂壁动作，并有信号到,值班室，同时排烟口和排烟风机,启动。,不设消防控制室的机械排烟控制程序,四、机械排烟设施（三）,运行方式与程序控制,设有消防控制室的房间或建筑物的机械排烟控制程序,火灾报警器动作后，排烟口、排烟风机、通风及空气调节系统的通风机,均由消防控制室集中控制,四、机械排烟设施（五）,优点：,能克服自然排烟受外界气象条件以及高层建筑热压作用的影响，排烟效,果比较稳定，特别是火灾初期，这种排烟方式能使着火房间内压力下,降，造成负压，烟气不会向其他区域扩散，能有效地保证非着火层或区,域的人员疏散和物资转移的安全。,不足：,1,、在火灾猛烈阶段排烟效果可能大大降低。,2,、排烟设备必须耐高温。,3,、初投资和维修费用高。,注意事项：,1,、合理设置补风系统。,2,、合理布置排烟口。,3,、可以利用吊顶排烟。,
