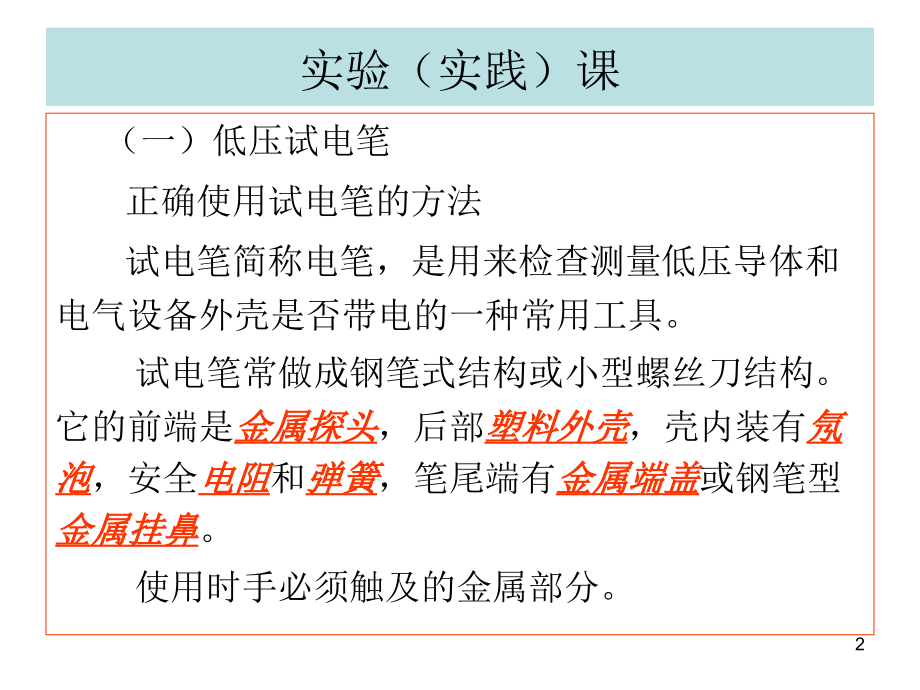

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,家用电器检修与安全用电,第 八,讲,1,实验（实践）课,（一）低压试电笔,正确使用试电笔的方法,试电笔简称电笔，是用来检查测量低压导体和电气设备外壳是否带电的一种常用工具。,试电笔常做成钢笔式结构或小型螺丝刀结构。它的前端是,金属探头,，后部,塑料外壳,，壳内装有,氖泡,，安全,电阻,和,弹簧,，笔尾端有,金属端盖,或钢笔型,金属挂鼻,。,使用时手必须触及的金属部分。,2,（一）低压试电笔,普通试电笔测量电压范围在,60,500,伏之间，低于,60,伏时试电笔的氖泡可能不会发光，高于,500,伏不能用普通试电笔来测量，否则容易造成人身触电。,当试电笔的笔尖触及带电体时，带电体上的电压经试电笔的,笔尖,（金属体）、,氖泡,、,安全电阻,、,弹簧,及,笔尾端,的金属体，再经过人体接入大地形成回路。,若带电体与大地之间的电压超过,60,伏，试电笔中的氖泡便会发光。,3,（一）低压试电笔,注意事项：,1,、使用试电笔之前，首先要检查试电笔里有无,安全电阻,，再直观检查试电笔是否有损坏，有无受潮或进水，检查合格后才能使用。,2,、使用试电笔时，不能用手触及试电笔前端的,金属探头,，这样做会造成人身触电事故。,4,（一）低压试电笔,3,、使用试电笔时，手要触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的,氖泡,不会发光。,4,、在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔的氖泡能否正常发光。,5,、在明亮的光线下测试带电体时，应特别注意试电笔的氖泡是否真的发光，必要时可用另一只手遮挡光线仔细判别。,5,（二）电烙铁,典型电烙铁的结构示意图,内热式,外热式,6,普通（内热）电烙铁,7,外热式电烙铁,8,烙铁头一般用紫铜制成，对于有镀层的烙铁头，一般不要锉或打磨，因为电镀层的目的就是保护烙铁头不易腐蚀。常用烙铁头形状有以下几种（如图）。,1.,烙铁头及修整、镀锡,9,普通烙铁头的修整和镀锡,烙铁头经使用一段时间后，会发生表面凹凸不平，这种情况下需要修整。,一般将烙铁头拿下来，夹到台钳上粗锉，修整为自己要求的形状，然后再用细锉修平，用细砂纸打磨光，最后镀锡。,10,修整后的烙铁应立即镀锡，方法是将烙铁头装好通电，在木板上放些松香并放一段焊锡，烙铁沾上锡后在松香中来回摩擦；直到整个烙铁修整面均匀镀上一层锡为止。,注意：,烙铁通电后一定要立刻蘸上松香，否则表面会生成难镀锡的氧化层。,11,2.,焊 料,铅与锡熔形成合金（即铅锡焊料）后，具有一系列铅和锡不具备的优点：,熔点低。各种不同成,分的铅锡合金熔点均低于,铅和锡的熔点，利于焊接。,机械强度高，抗氧化。,表面张力小，增大了,液态流动性，有利于焊接,时形成可靠接头。,焊锡丝,12,（,1,）焊接操作姿势,电烙铁拿法有三种。,3,、手工锡焊基本操作,13,使用电烙铁要配置烙铁架，一般放置在工作台右前方，电烙铁用后一定要稳妥放与烙铁架上，并注意导线等物不要碰烙铁头。,焊锡丝一般有两种拿法。,连续锡焊,断续锡焊,14,由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。,焊剂加热挥发出的化学物质对人体是有害的，如果操作时鼻子距离烙铁头太近，则很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不少于,30,厘米，通常以,40,厘米时为宜。,注意：,15,（,2,）,五步法训练,作为一种初学者掌握手工锡焊技术的训练方法，五步法是卓有成效的。正确的五步法,:,准备施焊,加热焊件,熔化焊料,移开焊锡,移开烙铁,16,准,备,加,热,加,焊,锡,去,焊,锡,去,烙,铁,基本步骤：,五步法,17,掌握好加热时间,在保证焊料润湿焊件的前提下时间越短越好。,（,3,）手工焊接注意事项,保持合适的温度,保持烙铁头在合适的温度范围。一般经验是烙铁头温度比焊料熔化温度高,50,较为适宜。,18,标准,焊点,虚,焊点,焊接质量,对焊点的要求,19,谢 谢！,THE END,2011,年,4,月,20,
