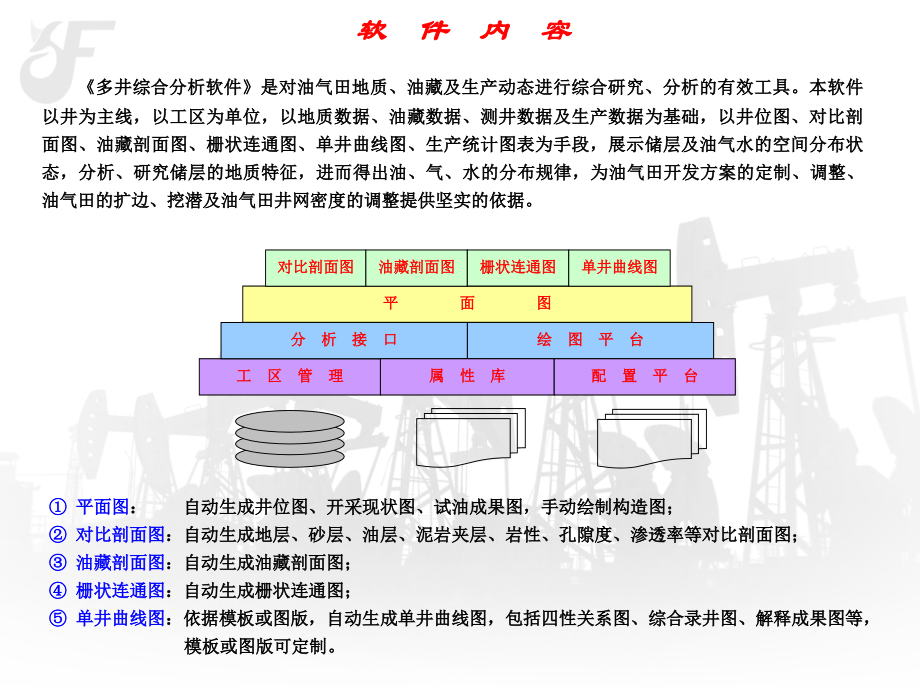

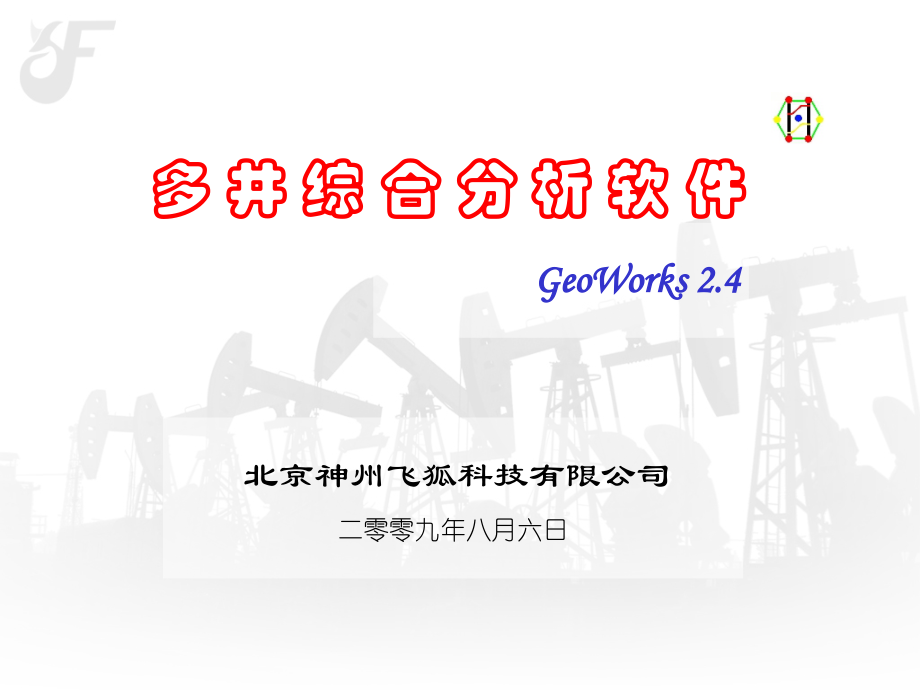

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,多 井 综 合 分 析 软 件,GeoWorks,2.4,北京神州飞狐科技有限公司,二零零九年八月六日,软 件 内 容,多井综合分析软件,是对油气田地质、油藏及生产动态进行综合研究、分析的有效工具。本软件以井为主线，以工区为单位，以地质数据、油藏数据,、测井数据,及生产数据为基础，以井位图、,对比剖面,图、油藏剖面图、栅状,连通,图、,单井曲线图、,生产,统计图表,为手段，展示储层及油气水的空间分布状态，分析、研究储层的地质特征，进而得出油、气、水的分布规律，为油气田开发方案的定制、调整、油气田的扩边、挖潜及油气田井网密度的调整提供坚实的依据。,工 区 管 理,绘 图 平 台,分 析 接 口,平 面 图,对比剖面图,油藏剖面图,栅状连通图,单井曲线图,属 性 库,配 置 平 台,平面图,：自动生成井位图、开采现状图、试油成果图，手动绘制构造图；,对比剖面图,：自动生成地层、砂层、油层、泥岩夹层、岩性、孔隙度、渗透率等对比剖面图；,油藏剖面图,：自动生成油藏剖面图；,栅状连通图,：自动生成栅状连通图；,单井曲线图,：依据模板或图版，自动生成单井曲线图，包括四性关系图、综合录井图、解释成果图等，模板或图版可定制。,输出成果,新建工区,打开工区,工区管理,平面图,对比剖面图,导入数据,导出数据,录入数据,维护数据,油藏剖面图,栅状连通图,图形文件,中间文件,排版打印,单井曲线图,数据库移植,Excel,、文本文件导入,手工录入,任意报表加载,任意明码文件加载,工 作 流 程,基 础 数 据,基础,数据由,井位数据,、,井斜数据、,地层数据,、砂层数据、,油层数据,、,射孔、试油、施工数据,、,曲线,数据、,岩性数据,、生产数据等构成,。其中,井位、地层、油层为必需数据,。,地层,数据,相当于,分层,数据,、,砂层,数据相当于细分层数据,、,油层,数据,相当于解释,（,电测解释或综合解释）数据,。,无井斜数据，则认为直井；有井斜数据，则认为斜井或水平井；,曲线数据是指所有和井深度相关的连续或离散数据，包括钻井曲线、录井曲线、测井曲线。,有射孔数据，可以生成射孔井段；,有岩性数据，可以生成岩性柱子；,本软件支持四大属性库，分别是线型库、图案库、符号库和图形库。属性库支持外部定义，根据需要，可随时扩展,。,属性库采用矢量格式，,放大不变形,，,旋转不扭曲,。,本软件支持多外部配置，包括,主配置,（包括对井符号、岩性符号、解释符号等的配置）、,数据导入,配置（包括对导入不同种、不同标准数据库数据的配置）、,数据导出,配置（包括对导出数据到不同种、不同标准数据库的配置）、,尖灭线,配置（包括对不同尖灭类型、不同尖灭形状的配置）、,分界线,配置（包括对不同分界线类型、不同分界线形状的配置）、,井位图,配置（包括对井符号、断层、等值线、图框、图例、比例尺等的配置）、,油藏剖面图,配置（包括对井柱、层位、曲线、层面、尖灭、断层、分界线、图框、图例、比例尺等的配置）、,栅状图,配置（包括对井柱、层位、曲线、层面、尖灭、断层、分界线、图框、图例、比例尺等的配置）和,多井对比图,配置（包括对井柱、层位、曲线、层面、尖灭、断层、分界线、图框、图例、比例尺等的配置）。,属 性 库,配 置 文 件,支持模板定制和全自动成图；,支持水平井设计、水平井轨迹实钻跟踪、水平井一体化显示（一体化显示内容包括井柱、层位、曲线、连通关系等）；,支持任意过井断层，支持多过井点及断片；,油藏剖面图支持自动建模，且层面、尖灭、分界线等对象走势自动与建模线形态保持一致；,栅状连通图支持立体拓扑和视角旋转，具有明显的遮挡关系；,对比剖面图支持手动拉平、按地层顶底面自动拉平；,支持虚拟井，可虚拟井柱，支持虚拟解释；,支持智能化工具，可自动根据周边环境生成层面、尖灭、分界线、断层、图例等对象。,软 件 特 点,自动成图,.,井位图,自动成图,.,剖面图,自动成图,.,栅状连通图,自动成图,.,生产统计图表,自动成图,.,单井曲线图,自动成图,.,前人结果,延排的方向对比；,延列的方向对比；,延对角,(,注水井,),方向对比。,通过不同方向对比,将对比结果入库,形成前人结果。一旦有了前人结果，便可以在工区内任意绘制油藏剖面图、对比剖面图及栅状连通图，前人结果会自动应用到图件上，不必每次都要,为对层而烦恼和浪费时间,，从而提高技术人员的工作效率。,前人结果库是通过,延排方向、列方向及对角方向,(,注水井,),反复进行砂体对比，将最好结果回写工区而得，是对当前阶段井资料精髓的提炼。,前人结果库可随时随地扩展、更新,，如某技术人员有新的见解，调整连层方式，将结果回写入库，则新结果便可应用。,自动连层规则,：,依据前人结果连接；,依据统层命名连接；,依据相同父层系曲线相似连接。,水平井设计,.,位置设计,控制点,(C),入靶点,(A),井口,设计俯视轨迹,出靶点,(B),准备好平面构造曲面，如图所示的井符号（井口、井底、目的层符号和俯视轨迹）和等值线；,依次设计井口、入靶点（,A,点）、控制点（可以是多个，依次为,C,点、,D,点,）和出靶点（,B,点），如图所示的水平井设计俯视轨迹的各结点；,依据曲面地质模型，自动生成各结点三维数据，如图所示的设计轨迹；,依据设计数据，计算最优的井斜数据，自动增加造斜点，如图所示的实际数据；,保存设计数据。,上图为未经修正的油藏剖面图，新设计的水平井延砂,3,层（大层）伸展，如果目的层为砂,3,底部的油层，则水平井横向段需向下调整，如下图所示。,目的层,目的层,水平井全井段,剖面投影轨迹图,水平井轨迹调整前的油藏剖面图，水平井横向段距目的层偏上，需向下调整。,水平井轨迹调整后的油藏剖面图，水平井横向段正好入目的层。,水平井设计,.,深度调整,实钻轨迹跟踪,在,1700-1725,米井深位置上实际轨迹向左偏离设计轨迹，需要向右调整，把,1725,米深度点的井斜从,7.96,改为,4.96,，则轨迹在,1700-1725,米井深位置基本重合。,在,1950-1975,米井深位置上实际轨迹向下偏离设计轨迹，需要向上调整，把,1950,米深度点的井斜从,75.75,改为,78.75,，则轨迹在,1950-1975,米井深位置基本重合。,在,2075-2100,米井深位置上实际轨迹向下偏离设计轨迹，需要向上调整，把,2075,米深度点的井斜从,90.28,改为,92.28,，则轨迹在,2075-2100,米井深位置基本重合。,依此类推，直至井底。,图件浏览,.,油藏剖面图,图件浏览,.,栅状连通图,图件浏览,.,对比剖面图,图件浏览,.,物性分析,图件浏览,.,注采关系,图件浏览,.,吸水剖面,演 示 完 毕,谢 谢 大 家,
