CAD绘图规范及技巧整理.ppt

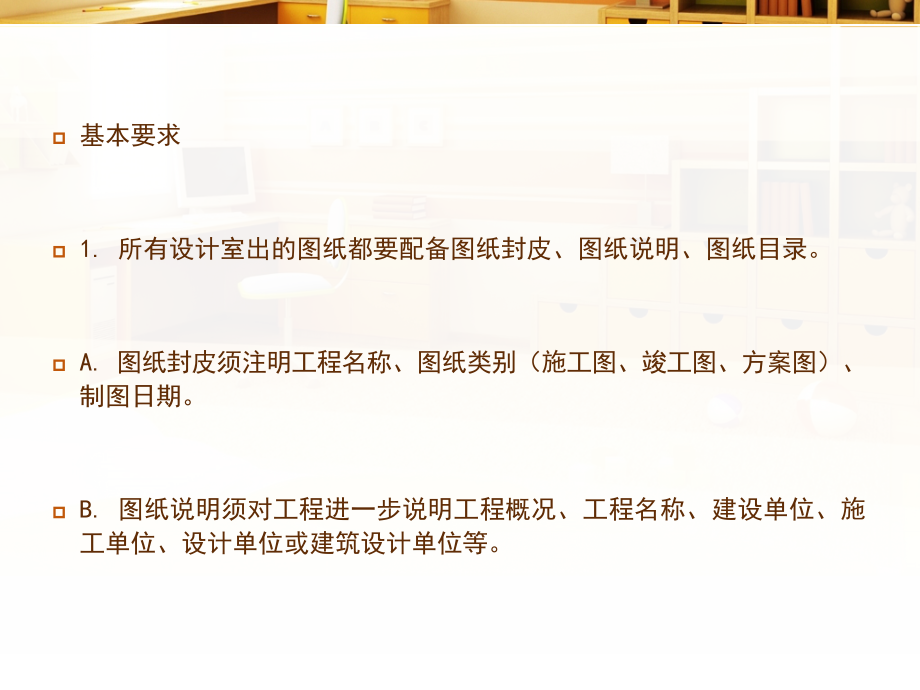

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,*,CAD绘图规范及技巧整理,基本要求,1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。,A.图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。,B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。,2.每张图纸须编制图名、图号、比例、时间。,3.打印图纸按需要，比例出图。,常用比例：1:1，1:2，1:3，1:4，1:5，1:6，1:10,，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80,，1:100，1:150，1:200，1:250，1:300，1:400，1:500 。,线型,1.粗实线：0.3mm,1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）,2)室内外立面图的轮廓。,3)建筑装饰构造详图的建筑物表面线。,2.中实线：0.15-0.18mm,1)平、剖面图中被剖切的次要建筑构造的轮廓线。,2)室内外平顶、立、剖面图中建筑构配件的轮廓线。,3)建筑装饰构造详图及构配件详图中一般轮廓线。,3.细实线：0.1mm,填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。,4.细虚线：0.1-0.13mm,1)室内平面、顶面图中未剖切到的主要轮廓线。,2)建筑构造及建筑装饰构配件不可见的轮廓线。,3)拟扩建的建筑轮廓线。,4)外开门立面图开门表示方式。,5.细点划线：0.1-0.13mm,中心线、对称线、定位轴线。,6.细折断线：0.1-0.13mm,不需画全的断开界线。,标高符号,1.数字：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸),2.符号为等腰直角三角形。,www.wh-数字以m计单位，小数点后留三位。,4.零点标高写成0.000，正数标高不注“”，负数标高应注“-”。,5.同样位置不同标高标注,
