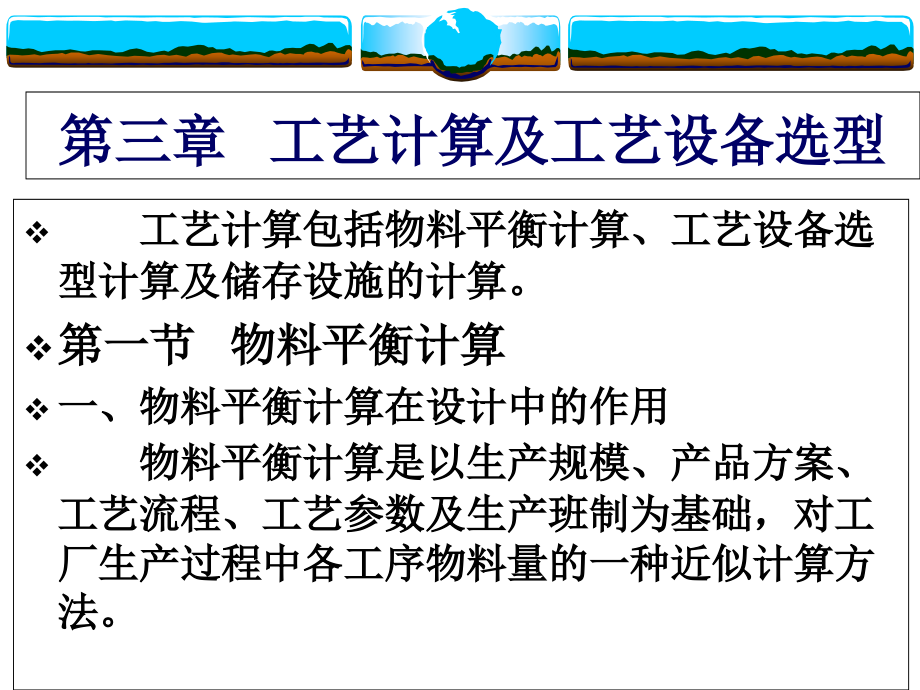

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 工艺计算及工艺设备选型,工艺计算包括物料平衡计算、工艺设备选型计算及储存设施的计算。,第一节 物料平衡计算,一、物料平衡计算在设计中的作用,物料平衡计算是以生产规模、产品方案、工艺流程、工艺参数及生产班制为基础，对工厂生产过程中各工序物料量的一种近似计算方法。,物料平衡计算的作用：,1计算从原料进厂至成品出厂各工序所需处理的物料量，作为确定车间生产任务、设备选型及人员编制的依据。,2计算各种原料、辅助材料及燃料需要量作为总图设计中确定运输量、运输设备和计算各种堆场、料仓面积的依据。,3计算水、电和劳动力的需要量，确定原材料、燃料等的单位消耗指标，作为公用设计和计算产品成本等的依据。,二、物料平衡计算的基础资料,1水泥厂物料平衡计算的基础资料：,工厂规模，,生料各组分配合比,及生料外加物比例、水分、消耗定额；,水泥各组分配合比,、水分；燃料品种、水分、热值；熟料烧成热耗，物料烘干热耗和,车间工作制度,等。,生料各组分配合比,配料计算确定；,水泥各组分配合比,水泥中熟料、石膏和混合材的比例，视水泥品种和质量要求而定；,车间工作制度,生产周制度，生产班制度。,3玻璃厂物料平衡计算的基础资料：,工厂的生产规模、生产方法和产品品种，各种厚度玻璃的产品分配或百分比、玻璃原板的厚度、拉引速度、主机利用率、总成品率、搅玻璃水率、碎玻璃损失率；粉料各组分配合比、水分，燃料品种、水分、热值，熔窑热耗；年工作日等等。,计算的基准熔制车间的生产能力。,三、物料平衡计算的方法和步骤,（一）水泥厂的物料平衡计算,1烧成车间生产能力和工厂生产能力的计算,1）年平衡法,计算步骤是：按计划任务书对工厂规模(水泥年产量）的要求，先计算要求的熟料年产量，然后选择窑型、规格，标定窑的台时产量，选取窑的年利用率，计算窑的台数，最后再核算出烧成系统和工厂的生产能力。,（1）要求的熟料年产量可按下式计算：,式中 Q,y,要求的熟料年产量（t 熟料/年);,G,y,工厂规模(t 水泥/年);,d 水泥中石膏的掺入量（);,e 水泥中混合材的掺入量();,p 水泥的生产损失()，可取为35。,（2）窑的台数可按下式计算:,式中 n窑的台数;,Q,y,要求的熟料年产量(t/年);,Q,h.1,所选窑的标定台时产量(t/台.h);,窑的年利用率，以小数表示。不同窑的年利用率可参考下列数值:湿法窑0.90;传统干法窑0.85;机立窑0.80.85；悬浮预热器窑、预分解窑0.85;,8760全年日历小时数。,（4）工厂的生产能力按下列各式由烧成车间的生产能力求得:,水泥小时产量,水泥日产量 G,d,=24G,h,水泥年产量 G,y,=8760G,h,2原、燃材料消耗定额的计算,1）原料消耗定额:,（1）考虑煤灰掺入时，1t熟料的干生料理论消耗量:,式中 K,T,干生料理论消耗量(t/t熟料)；,I 干生料的烧失量(%)；,s 煤灰掺如量，以熟料百分数表示(%)。,（,3）各种干原料消耗定额,K,原,=K,生,x,式中:,K,原,某种干原料的消耗定额（t/t熟料）；,P,生,干生料消耗定额（t/t熟料）；,x 干生料中该原料的配合比(%)。,2）干石膏消耗定额,式中 K,d,干石膏消耗定额（t/t熟料）；,d、e水泥中石膏、混合材的掺入量（%)。,3）干混合材消耗定额,式中 K,e,干混合材消耗定额（t/t熟料）；,d、e水泥中石膏、混合材的掺入量（%)。,4）烧成用干煤消耗定额,式中 K,f1,烧成用干煤消耗定额（t/t熟料);,q 熟料烧成熟耗(kJ/kg熟料);,Q 干煤低位热值(kJ/kg干煤);,P,f,煤的生产损失，一般取3%。,5）烘干用干煤消耗定额,式中 K,f 2,烘干用干煤消耗定额（t/t熟料)；,M,湿,需烘干的湿物料量，用年平衡法时以t/年表示，用周平衡法时以t/周表示；,Q,烧,烧成系统生产能力，用年平衡法时以熟料年产量表示；用周平衡法时以熟料 周产量表示；,w,1,、w,2,分别表示烘干前、后物料的含水量（%）；,q,烘,蒸发1kg水分的耗热量(kJ/kg水)；可参考烘干机经验数据，而准确的数据应通过具体烘干机的热工计算求得,3原燃材料需要量的计算和物料平衡表的编制,将各种物料消耗定额乘以烧成系统生产能力，可求出各种物料的需要量。例如，将湿石灰百消耗定额乘以熟料周产量便得出湿石灰石每周需要量；乘以熟料年产量便得出湿石灰石每年需要量。,将计算结果汇总成物料平衡表，其格式如表32所示（p60）。,水泥厂物料平衡表,表,3,2,物,料,名,称,天然水分,生产损失,消耗定额,t/t,熟料,物料平衡量（,t,）,备,注,干,料,含天然水分料,干料,含天然水分料,小时,日,周,年,小时,日,周,年,1,2,3,4,5,6,7,8,9,10,11,12,13,14,石灰石,粘土,铁粉,生料,石膏,混合材,熟料,水泥,烧成用煤,烘干用煤,燃煤合计,注：,1,采用年平衡法时，可不列第,8,和第,12,栏；采用周平衡法时，可不列第,9,和第,13,栏。,2,备注中可列出：生料组分、物料配比、生熟料消耗定额，烧成热耗和烘干热耗、煤的热值等,（三）玻璃厂的物料平衡计算,1,总工艺计算,(,亦称产量计算,),平板玻璃的品种，主要以玻璃厚度分类，常用的平板破璃厚度为,2,、,3,、,5,、,6mm,，根据使用要求不同，也可以生产小于,2mm,的薄玻璃和,8,、,10mm,以上的厚平板玻璃。,我国平板玻璃现行的计量单位是重量箱,(,简称重箱,),。,1,重量箱等于,2mm,厚的平板玻璃,10m,2,。其他不同厚度的玻璃，按表,3,-,5,所列的重量箱折算系数折算重量箱。重量箱折算系数是根据平板玻璃不同厚度重量情况规定的。,1,重量箱玻璃质量是,50kg,。,玻璃厚度（,mm,）,2 3 4 5 6 8 10 12,折算系数,1 1.5 2.0 2.5 3.0 4.0 5.0 6.0,例如，,3mm,厚,10m,2,玻璃折算为,1.5,重量箱。,工艺设备选型和计算的任务是:,根据配方、生产性质、产量大小和工艺流程选择设备的型式，然后确定设备的规格大小，最后根据各工序的加工量和设备的生产能力进行计算，确定所需设备台数。设计的顺序是先选定主要设备，辅助设备的选择往往要结合工艺布置来进行。,一、设备选型应考虑的因素,1.满足生产工艺要求,2.机械化和自动化水平,3.设备性能良好,4.管理、维修方便，工艺布置合理,5.节约能源,6.使用场合及设备来源,7.技术经济比较,二、主机设备的确定,（一）水泥厂主机设备的确定,1年平衡法,计算步骤,根据车间工作制度，选取主机的年利用率，并根据物料年平衡量，求出该主机要求的小时产量：,G,H,主机要求小时产量,（t/h）,G,y,物料年平衡量（t/年）,预定的主机年利用率（以小数,表示）,2周平衡法,计算步骤是：,根据车间工作制度，定出主机每周运转小时数，并根据物料周平衡量，求出该主机要求的小时产量：,式中,G,H,要求主机小时产量（t/h）；,G,w,物料周平衡量（t/周）；,H 主机每周运转小时数，可参考表3-14。,将计算结果汇总成主机要求生产能力平衡表，其格式如表315和316所示(p72)。,根据年平衡法或周平衡法算出的要求主机小时产量，并考虑整个工艺流程和工艺布置后，即可进行主机选型计算，确定主机的型式、规格和台数，最后可汇总成主机平衡表，其格式如表317所示(p72)。,3计算主机的数量,主机的数量可按下式计算,n=,式中 n主机台数；,G,H,要求主机小时产量（t/h）；,G,台时,主机标定台时产量（t/h）。,4核算主机的实际利用率,0,=,式中 ,0,主机的实际年利用率；,标定的主机年利用率。,H,0,=,式中,H,0,主机每周实际运转小时数；,H主机平衡计算时的每周运转小时数。,（二）陶瓷厂主机设备的确定,1.理论设备台数的计算,M,理,=Q/F H,台,（台）,式中:,M,理,设备的理论台数，台;,Q制品的加工数量，吨或件/年;,F设备的生产能力，吨或件/时;,H,台,设备的年时基数，小时。,2实际设备台数的计算,M,实,=M,理,/,（台）,式中:,M,实,实际设备台数，台;,设备负荷率（或设备利用系数）,%。,在工艺设计中，计算实际设备台数时，还常采用设备不平衡系数（或储备系数)，计算方法如下:,M,实,=K M,理,式中:,K设备不平衡系数(或储备系数)。,（三）玻璃厂主机设备的确定,确定车间主机的步骤是，根据所选的车间工艺流程、主机的形式和规格，先计算主机的生产能力（小时产量），然后根据要求主机的小时产量（由总工艺计算得到）计算主机的台数。,主机的数量可按下式计算,n=G,H,/,G,台时,1.2,式中,n主机台数；,1.2储备系数；,G,H,要求主机小时产量（t/h），由总工艺计算得到；,G,台时,主机标定台时产量（t/h）。,上式算出的n应等于或略小于整数，取整数值。如果算出的n不接近于整数时，则应采取相应措施，或者另行选择主机规格，标定主机产量，进行重新计算。,主机设备台数不宜过多，否则将会使工艺布置和生产管理复杂化，亦将影响到各项技术经济指标。,（四）主机生产能力的标定,同类型同规格的设备，在不同的生产条件下（如物料的易磨性、易烧性、产品质量要求以及具体操作条件等），其产量可以有很大的差异。所以在确定了主机的型式和规格后，应对主机的小时生产能力进行标定，即根据设计中的具体技术条件确定设备的小时生产能力。,标定设备生产能力的主要依据是：,定型设备的技术性能说明；,经验公式（或理论公式）的推算；,与同类型同规格生产设备的实际生产数据对比。,务必使标定的设备生产能力既是先进的又是可靠的。同时还要说明设备达到设计标定能力的具体条件和必须采取的措施。,三辅属设备的确定,生产流程中与主机配套的设备统称为辅属设备。,辅属设备的选型方法和主要设备大体相同。需要选择设备的型式和规格，确定设备的台数。,辅属设备选型的基本原则是:,要保证主要设备生产的连续、均衡，不能因附属设备选型不当而影响正常生产。,因此除了选择适当的型式以外，在确定具体规格和台数时，应根据主机的最大生产能力，并使附属设备对主机设备具有一定的储备能力。确定辅属设备台数时要和主要设备一样，在一般情况下，应力求减少设备的台数。但对于某些需要经常维修或易出故障的附属设备，要考虑备用，以保证生产连续进行。,第三节 物料储存设施的选择与计算,物料储存设施的选择与计算是工艺设计计算的重要组成部分，是继物料平衡计算、设备选型计算之后，工艺专业要完成的第三大平衡计算项目。,为保证工厂生产的连续进行和产品的均衡出厂以及满足生产过程中质量控制的需要或某种生产工艺过程的需要，,工厂必须设置各种物料储存设施以储备物料。各种储存设施的型式及容量，应视储存物料的性状及要求的储存期而定。,计算时，首先确定储存期，并计算要求的储存量，而后选择储存设施的型式、规格，并算出其数量、容积或面积，并将计算结果汇总成储库一览表，其格式如,表319,所示。,储库一览表 表319,储 库 名 称,规 格,数 量,库 容 量,储 存 期,单 个,总 共,物料储存期的确定，储存设施的型式及计算方法将在第四章第五节中详述。,
