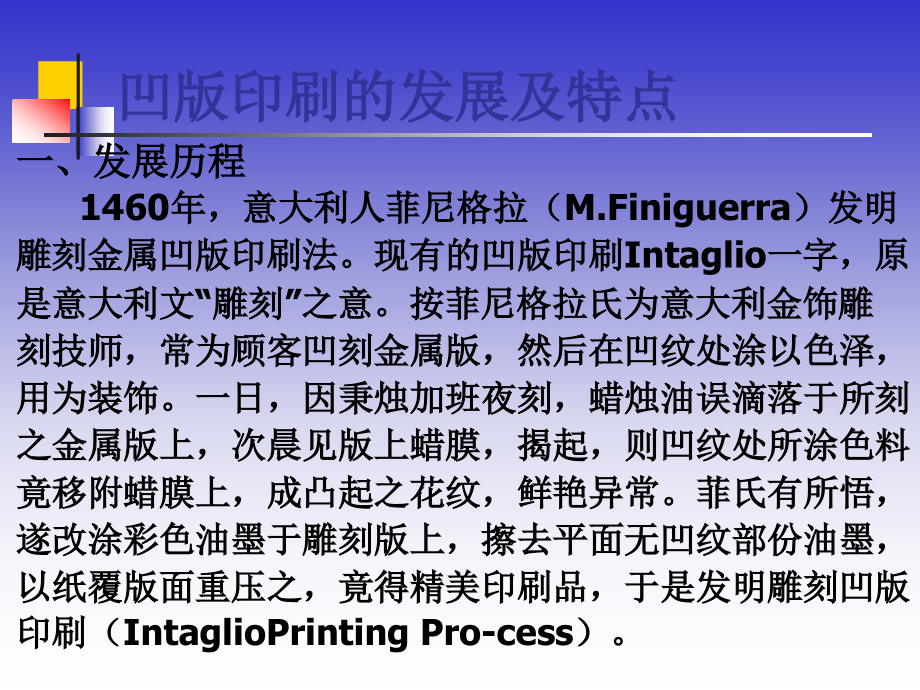

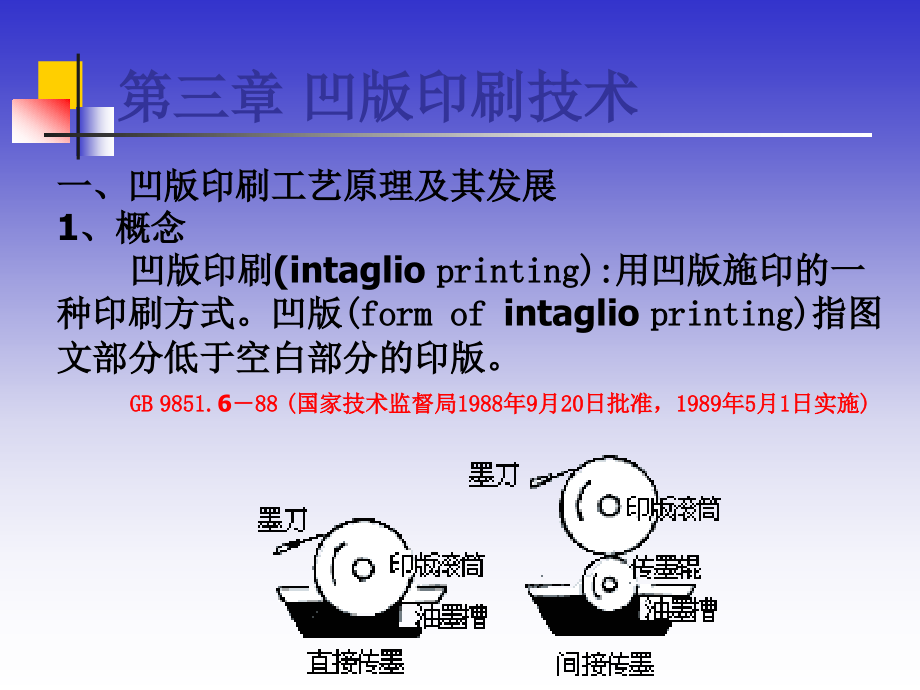

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 凹版印刷技术,一、凹版印刷工艺原理及其发展,1、概念,凹版印刷(,intaglio,printing):,用凹版施印的一种印刷方式。凹版(,form of,intaglio,printing),指图文部分低于空白部分的印版。,GB,9851.,6,88,(,国家技术监督局1988年9月20日批准，1989年5月1日实施),凹版印刷的发展及特点,一、发展历程,1460,年，意大利人菲尼格拉（,M.,Finiguerra,）,发明雕刻金属凹版印刷法。现有的凹版印刷,Intaglio,一字，原是意大利文,“,雕刻,”,之意。按菲尼格拉氏为意大利金饰雕刻技师，常为顾客凹刻金属版，然后在凹纹处涂以色泽，用为装饰。一日，因秉烛加班夜刻，蜡烛油误滴落于所刻之金属版上，次晨见版上蜡膜，揭起，则凹纹处所涂色料竟移附蜡膜上，成凸起之花纹，鲜艳异常。菲氏有所悟，遂改涂彩色油墨于雕刻版上，擦去平面无凹纹部份油墨，以纸覆版面重压之，竟得精美印刷品，于是发明雕刻凹版印刷（,IntaglioPrinting,Pro-,cess,）。,发展历程2,1513,年，德人格雷福（,W.Graf,）,发明腐蚀式凹版。,1826,年，法人尼布斯（,J.N.,Niepce,）,发明照相凹版法（,Photogravure,）。,1837,年，美人柏金斯（,J.,Penkings,）,发明钢版过版法（,Trans-,ferring,）,以复制钢凹版。,1838,年，俄人雅科必（,Jacobi,）,与英人士本塞（,T.Spencer,）,同时发表由雕刻凹版用电镀法（,ElectroPlating,）,复制凹铜版。,1879,年，捷克人克利齐（,Clich,）,发明撒粉法制作凹版。,1888,年，国人王肇宏赴日习雕刻凹版返国，著,铜刻小记,一书。,1891,年，英国,Autotype,社发表照相凹版用的炭素胶纸,(,CarbonTissue,)。,1895,年，英人凯林齐（,Klimch,）,发明轮转凹印法。,1905,年，,商务印书馆,聘日技师授雕刻凹版术。,1908,年，北平之,财政部印铸局,聘美技师海区（,L.J.Hatch,）,指导，用万能雕刻机，凹印大电,机等印制有价证券。,发展历程3,1911,年，国人沈君逢吉赴日研习凹版，尽得其老师日本专家细贝为太郎之真传。,1917,年，,英美烟草公司,在上海采用照相凹版法印刷欧战画报。,1923,年，,商务印书馆,聘德技师海尼卡（,E.,Heinicker,）,传习照相凹版法，并于次年购入烟草公司之凹版设备。,1935,年，,中华书局,自德购轮转凹印机，从事钞券印制。,1940,年，中信局成立印制处为四川省财政厅印刷局为重庆印刷厂，专印政府有价证券。越四年，成立中央印制厂。,1964,年，台北,大全彩艺工业公司,开始以凹版印制各种包装材料。,1971,年，中央印制厂万华厂研究改用干印法成功，次年，添购世界最新凹印设备，增建安康新厂，跃为世界一流水平。,1983,年，台北纸厂购入新式设备，自制钞券成功，并加水印及暗线，具高度防伪功能。,二、凹版印刷特点,1、直接印刷方式，,印品墨色厚实、色彩丰富；,2、采用网穴结构及深浅来表现层次，,清晰明快、,反差适度、形象逼真、产品规格多样等优点；,3、凹版印刷具有速度快(可达,300,m/min,以上)；,4、印版耐印力高（可达,300,400,万印）；,5、能在纸、铝箔、塑料软包装、厚纸纸容器、,液体纸器、商标等承印物上印刷。,6、具有防伪作用。,第二节 凹印版的制取,目前凹版制版主要有,：直接腐蚀凹版、电子雕刻凹版、激光雕刻凹版、电子束雕刻凹版等。,一、直接腐蚀凹版,直接腐蚀凹版，是在经重铬酸盐敏化过的碳素纸上，先晒制凹印网格，再晒制连续调阳图，然后将碳素纸上的图像转移到滚筒上，通过显影、填版、腐蚀而制得印版。直接腐蚀凹版由于主要由人工直接控制，因此制版稳定性、实地密度均匀性、再版重复性、文字清晰度均较差，一般仅用于普通塑料软包装印刷。,一、直接腐蚀凹版的制作过程,1、版滚筒的制备,1）,版滚筒的选材要好、加工要精细,凹印版滚筒有敞开式的空心版滚筒和封闭式的实心版滚筒之分，版滚筒的长度和周长是根据凹版印刷机和印刷品的尺寸来确定加工的。,2）版滚筒的电镀要细、铜层要达标,版滚筒进行酸洗，用化学药剂腐蚀掉版滚筒表面的锈蚀物氧化膜，分三次在版滚筒依次电镀基础铜层（0.1,mm)、,保护铜层(1-1.5,mm)、,制版铜层(0.15-0.2,mm)，,最后在表面镀一层底镍。,镀铜溶液由硫酸铜、硫酸、添加剂等组成，电镀液温度为2035。铜层的质量标准是：电镀的铜层厚度为100120,m。,2,、凹印滚筒的制作,1,）间接制版工艺,工艺流程如下：,碳素纸敏化处理,碳素纸晒网线,碳素纸晒阳图,碳素纸转移,显影,涂防腐漆,腐蚀,铜滚筒制备,连续调阳图片,镀铬,DIP,图文处理,碳素纸,:,在纸基或片基上涂布胶层,但不处理无感光特性,.,碳素纸的敏化,:,将碳素纸浸入,2.5%-3%,的重铬酸钾溶液中,浸,泡,3-4min.,晒网线：,用白网屏在碳素纸上晒网格，经腐蚀后在滚筒表面形,成支撑刮墨刀的网墙,晒阳图：,将连续调的阳图与碳素纸密合抽真空曝光，在碳素纸,表面形成图文潜影,过版：,将经晒网线和晒阳图的碳素纸转移到凹版滚筒的表面的,过程。,填版：,用保护剂,(,苯墨、虫胶漆,),将不需要腐蚀的部分保护起来,.,腐蚀：,使,FeCl,3,渗透胶层达到铜滚筒，使铜腐蚀下凹。,后加工,:,冲洗滚筒表面,将胶膜和保护剂用汽油清洗,再用酸清洗,.,工艺过程,2),直接蚀刻工艺,(,直接晒版工艺,),工艺过程如下,:,原,稿,照相阴图,加网阳图,滚筒增感,曝,光,染色显影,修,整,电解腐蚀,冲,洗,镀,铬,滚筒制备,DTP,3),凹版树脂制版工艺,凹印树脂版以,0.3mm,的蒲钢板为版基,感光胶涂层厚度为,0.2mm,制版时间大约,30min.,工艺过程如下,:,1),上版,2),滴注粘合材料,3),固化,4),接缝处理,5),曝光,6),显影,7),修版,二、雕刻凹版,一）电子雕刻凹版工艺,1,、电子雕刻机的结构及工作原理,扫描滚筒上放置原稿,滚筒,作周向转动，扫描头横向移动，,扫描原稿上的光信号将其转变,成电信号。电信号经计算机处,理后控制雕刻头，雕刻头上的,雕针或雕刻刀在版滚筒上雕刻。,计算机,扫描头,雕刻头,扫描滚筒,版滚筒,二）激光雕刻凹版工艺,1,、激光电子雕刻机基本结构：,CO,2,激光以,75mm/min,的速度横,扫滚筒表面，滚筒以,1000r/min,的速度旋转,.,2,、工作原理：,扫描图文信息获得的电信号控制调制器，根据图,像信号调节,CO,2,激光器激光的通过强度，使雕刻,的每一个网穴的能量随图像明暗的变化而不同，,则雕刻出深度各异的网穴。,激光发生器,凹版滚筒,光导纤维,激光调制器,聚焦透镜,三）电子束雕刻凹版工艺,1976,年德国赫尔公司推出了电子束雕刻机。,1,、电子束雕刻机的结构,外观,电子束枪的结构,2,、工作原理：将被雕刻的滚筒装入真空室，抽真空，当滚筒达 到工作转速后，电子束枪根据存储的数字式图文信息，通过光学控制系统扫射滚筒表面，使镀铜表面高速熔融和蒸发，产生不同直经和深度的易受墨的网穴。,四）镀铬,凹版印刷技术,第三节 凹版印刷作业,一、凹版印刷机,1、卫星式,2、机组式,压印滚筒,版滚筒,凹版印刷机,现代凹版印刷机的特点：,1、高速化,2、多色化,3、自动化程度高：预调整系统、自动送机构、版滚筒自动替、换清洗装置、电子轴驱动、高速接纸,4、联机化,5、宽幅,6、水性化,套准控制装置,节能干燥装置,印版替换装置,凹版印刷作业,一、准备,1、机外准备,2、机台准备：油墨的调配及上墨、印版的安装、刮墨刀的,安装、上料等,3、调试：压力调节、干燥温度调节、速度调节、套印准确,的调节、张力的调节等。,4、印刷,5、印后的处理,卸料打包做标识记录、清洗版、辊机构。,
