常用塑料的性能及工艺特点.ppt

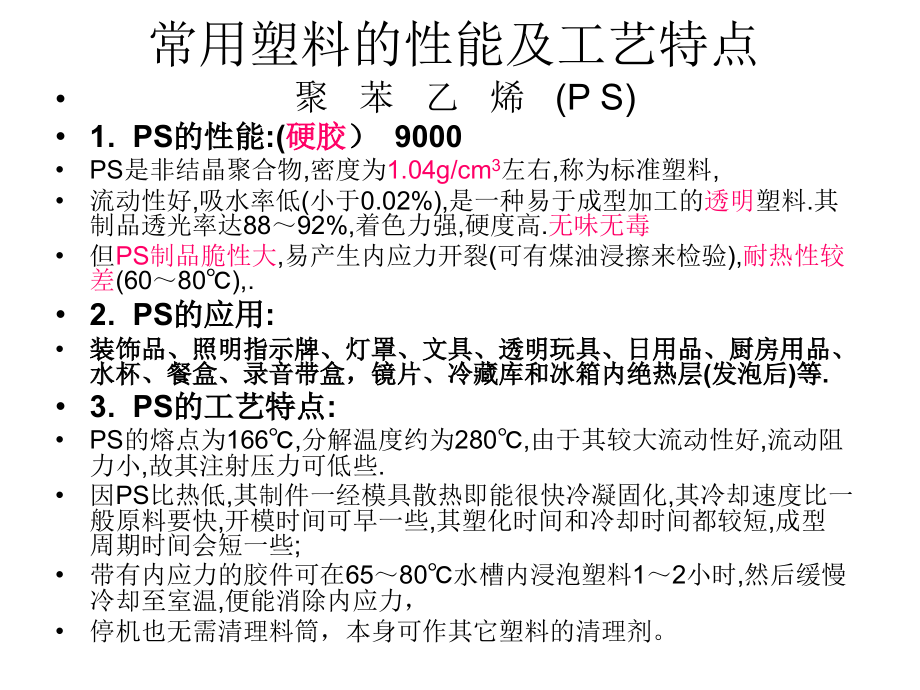

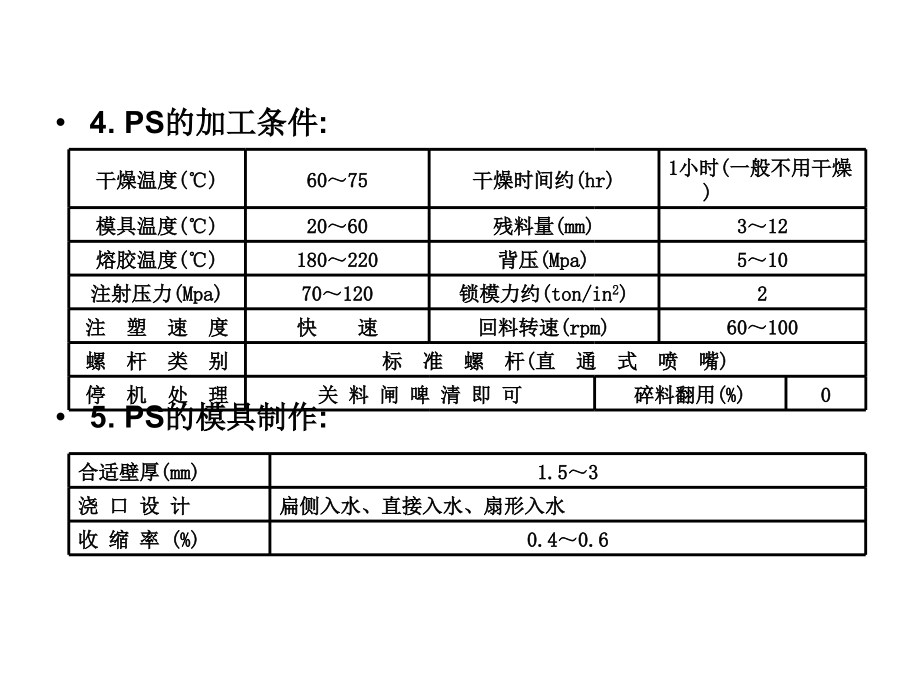

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用塑料的性能及工艺特点,聚 苯 乙 烯 (P S),1.PS的性能:(,硬胶,）9000,PS是非结晶聚合物,密度为,1.04g/cm,3,左右,称为标准塑料,流动性好,吸水率低(小于0.02%),是一种易于成型加工的,透明,塑料.其制品透光率达8892%,着色力强,硬度高.,无味无毒,但,PS制品脆性大,易产生内应力开裂(可有煤油浸擦来检验),耐热性较差,(6080),.,2.PS的应用:,装饰品、照明指示牌、灯罩、文具、透明玩具、日用品、厨房用品、水杯、餐盒、录音带盒，镜片、冷藏库和冰箱内绝热层(发泡后)等.,3.PS的工艺特点:,PS的熔点为166,分解温度约为280,由于其较大流动性好,流动阻力小,故其注射压力可低些.,因PS比热低,其制件一经模具散热即能很快冷凝固化,其冷却速度比一般原料要快,开模时间可早一些,其塑化时间和冷却时间都较短,成型周期时间会短一些;,带有内应力的胶件可在6580水槽内浸泡塑料12小时,然后缓慢冷却至室温,便能消除内应力，,停机也无需清理料筒，本身可作其它塑料的清理剂。,4.PS的加工条件:,5.PS的模具制作:,干燥温度(),6075,干燥时间约(hr),1小时(一般不用干燥),模具温度(),2060,残料量(mm),312,熔胶温度(),180220,背压(Mpa),510,注射压力(Mpa),70120,锁模力约(ton/in,2,),2,注塑速度,快速,回料转速(rpm),60100,螺杆类别,标准螺杆(直通式喷嘴),停机处理,关 料 闸 啤 清 即 可,碎料翻用(%),0,合适壁厚(mm),1.53,浇 口 设 计,扁侧入水、直接入水、扇形入水,收 缩 率(%),0.40.6,高抗冲击聚苯乙烯(H I P S),1、HIPS的性能:(,不碎胶,)10000,HIPS为PS的改性材料,密度1.04g/cm,3,左右,分子中含有,515%橡胶,成份,其,韧性比PS提高了四倍左右,冲击强度大大提高,可做结构性材料使用(如:制品上可做扣位、柱位),它也具有PS易于成型加工、着色力强的优点,不透明;,2、HIPS的应用:,各类家庭电器外壳、电子零件、电子仪表壳、冷藏库和冰箱内壳、电话壳、文具、玩具等.,3、HIPS的工艺特点:,因HIPS分子含有515%的橡胶成分,在一定程度上影响了其流动性,注射压力和成型温度都宜高一些.其冷却速度比PS慢,故需足够的保压压力、保压时间和冷却时间.成型周期会比PS稍长一点,4、HIPS的加工条件:,5、HIPS的模具制作,干燥温度(),6080,干燥时间约(hr),1小时(一般不用干燥),模具温度(),3075,残料量(mm),410,熔胶温度(),175230,背压(Mpa),510,注射压力(Mpa),60110,锁模具力约(ton/in,2,),2,注塑速度,中等,回料转速(rpm),60100,螺杆类别,标准螺杆(直通式喷嘴),停机处理,关料闸啤清即可,碎料翻用(%),1530,合适壁厚(mm),1.53,浇口设计,大多数入水均可采用,如扁侧入水、直接入水、扇形入水、潜水、,细水口,收 缩 率(%),0.40.7 常取0.5,丙烯腈-丁二烯-苯乙烯共聚物(ABS),1、ABS的性能:(,超不碎胶)12000,ABS是非结晶聚合物,密度为,1.05g/cm,3,综合性能好,，机械强度高，抗冲击能力强，有一定的表面硬度，耐磨性好.,耐热可达90（甚至可在110-115使用），耐低温，可在-40下使用，,易于成型加工,易电镀.,但,耐化学溶剂腐蚀性差,；,在紫外线下易老化，低拉伸率,。,ABS是品种多样,用途广泛,也称“通用工程塑料”,2、ABS的应用:,电子产品零件、玩具、机壳，日常用品.,3、ABS的工艺特点:,(1)ABS的吸湿性较大和耐温性较差,在成型加工前必须进行充分干燥和预热,将水分含量控制在0.03%以下.,(2)ABS.一般加工温度在210250为宜.,(3)ABS采用中等到注射速度啤贷效果好(除非形状复杂、薄辟制件需用较高的注射速度),产品水口位易产生气纹.,(4)ABS在高温炮筒内停留时间不宜过长(应小于30分钟),否则易分解发黄.从另一种料转ABS，需用PP或PE清理注塑机。,MBS 18000,4、ABS的加工条件:,5、ABS的模具制作,干燥温度(),7080,干燥时间约(hr),1.5,模具温度(),4090,残料量(mm),28,熔胶温度(),190235,背压(Mpa),918,注射压力(Mpa),90140,锁模力约(ton/in,2,),22.5,注塑速度,中等,回料转速(rpm),70100,螺杆类别,标 准 螺 杆(直能 式 喷 嘴),停机处理,需用PP料清洗,碎料翻用(%),2030,合适壁厚(mm),1.53,浇 口 设 计,大多数入水均可采用；可扁侧入水、直接入水、扇,形入水、潜水、薄膜入水、点水口可减少蛇纹。,收 缩 率(%),0.40.7常取0.5,聚 乙 烯 (P E),1、PE的性能:,PE是塑料中产量最大的塑料,密度为0.94g/cm,3,特点是半透明、质软、无毒、价廉、加工方便.PE料吸水性小,可不用干燥,PE是一典型的结晶型高聚物且有后收缩现象.PE耐化性好,不易腐蚀,印刷困难,印刷前表面需要进行氧化处理.,成型收缩率大,易产生缩水和变形.分类：,LDPE较软(俗称软胶或花料),可强行脱模,9500,HDPE俗称硬性软胶,透光性差,结晶度大;,10500,2、PER的应用:,HDPE,包装胶袋、日用品、水桶、电线、玩具、建材、容器,LDPE,包装胶袋、玩具、高频电线、,塑料绳，,文具等,3、PE的工艺特点:,PE的加工温度范围很宽,不易分解(分解温度约为300),其加工温度为180250较好;若注射压力大,制品密度则高,收缩率较小.,PE制件易变形和开裂.产品放在80热水中水浴,可使内应力得到一定的松弛.,模具的冷却特别要求迅速均匀,产品脱模时较烫.,4、PE的加工条件,5、PE的模具制件,干燥温度(),6575,干燥时间约(hr),0.5(可不用干燥),模具温度(),5070,残料量(mm),310,熔胶温度(),180250,背压(Mpa),718,注射压力(Mpa),80130,锁模力约(ton/in,2,),2,注 塑 速 度,中等,回料转速(rpm),60100,螺 杆 类 别,标准螺杆(直通式喷嘴),停 机 处 理,关料闸啤清即可,碎料翻用(%),2040,合适壁厚(mm),1.02.5,浇 口设计,大多数水均可采用、可扁侧入水、直接入水、,细水口等,亦可用热流道.,收 缩 率(%),1.54.0常取2.0,聚 丙 烯 (P P),1、PP的性能:9000元/吨,PP为结晶型高聚物,密度仅为0.91g/cm,3,常用塑料中,PP最轻,.通用塑料中,PP的,耐热性最好,其热变形温度为80100,能在沸水中煮.,PP具有良好的耐应力开裂性能,有很高的弯曲疲劳寿命,俗称“,百折胶,”.,PP产品质轻、韧性好、耐化学性好.,PP的缺点:尺寸精度低、刚性不足、耐候性差,制品易老化、变脆,使用中严防与铜长期接触产生“,铜害,”。,2、PP的应用:,各类家庭用品、透明锅盖、化学品输送管道、化学品容器、医疗用品、文具、玩具、抽丝、水杯、周转箱、管材、合页等.,3、PP的工艺特点:,PP在熔融温度下有较好的流动性,成型性能好,分子取向程度高而呈现较大的收缩率.,PP的加工温度在200250左右较好,它有良好的热稳定性(分解温度为310),若要改善收缩变形和凹陷,模温宜控制在3565范围内,PP的结晶温度为120125.,PP熔体能穿越很窄的模具缝隙而出现披锋.PP在熔化过程中,要吸收大量的熔解热(比热较大),产品出模后比较烫.,PP 料加工时不需干燥,PP的收缩率和结晶度比PE低.,4、PP的加工条件:,5、PP的模具制作:,干燥温度(),6575,干燥时间约(hr),0.51,模具温度(),3565,残 料 量(mm),310,熔胶温度(),200250,背 压(MPa),917,注射压力(MPa),80130,锁模力约(ton/in,2,),2,注 塑 速 度,中等,回 料 转 速(rpm),6090,螺 杆 类 别,标 准 螺 杆(直 通 式 喷 嘴),停 机 处 理,关料闸啤清即可,碎料翻用(%),1530,合适壁厚(mm),1.52.5,浇 口 设 计,大多数入水均可采用,可扁侧入水、直接入水、扇,形入水、潜水、薄膜入水、细水口等,亦可用热流道.,收 缩 率(%),1.22.5%,加入30%玻纤可改善至0.7%左右.,聚 酰 胺(P A),1、PA的性能:18000-28000,PA也是结晶型塑料,俗称尼龙,密度为1.13g/cm,3,品种很多,应用于注塑加工的常有尼龙6、尼龙1010、尼龙610等.,尼龙具有机械强度高、韧性好、耐疲劳、表面光滑、有自润滑性，摩擦系数小、耐磨、耐热(100内可长期使用)、耐腐蚀、易成型等优点.,PA的缺点是:极易吸水、注塑条件要求苛刻,尺寸稳定性较差;因其比热大,产品脱模时很烫.,PA66是PA系列中机械强度最高、应用最广的品种,因其结晶度高,故其刚性、耐热性都较高.,2、PA的应用:,高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等.,3、PA的工艺特点:,因PA极易吸湿,加工前一定要进行干燥含水量应控制在0.25%以下,原料干燥得越好,制品表面光泽性就越高,否则比较粗糙;,PA不会随受热温度的升高而逐渐软化,熔点很明显,温度一旦达到熔点就出现流动(与PS、PE、PP等料不同);尼龙料的流变特性是其粘度对剪切速率不敏感.,PA流动性,容易充模成型,也易走披锋.喷嘴易出现“流涎”现象,PA熔点高,凝固点也高,熔料在模具内随时会因温度降低到熔点以下而凝固,妨碍充模成型的完成,易出现堵嘴或堵浇口现象.所以,必须采用高速注射(薄壁或长流程制件尤其这样),保压时间要短,尼龙模具要有充分的排气措施.,PA熔融状态时热稳定性较差,易降解;料筒温度不宜超过300,熔料在料筒内加热时间不宜超过30分钟.,PA对模温要求很高,可利用模温的高低来控制其结晶性,以获得所需的性能.PA注塑时模温在5090之间较好;,PA制品有时需要进行“调湿处理”,以提高其韧性及尺寸稳定性.,4、PA,66,的加工条件:,5、PA的模具制作,干燥温度(),8090,干燥时间约(hr),23,模具温度(),5090,残料量(mm),38,熔胶温度(),260290,背压(Mpa),26,注射压力(Mpa),90140,锁模力约(ton/in,2,),48,注塑速度,高速尤其是薄壁,回料转速(rpm),7090,螺杆类别,标准螺杆(忌用抽湿螺杆),针阀型喷嘴.,停机处理,关料闸啤清即可,碎料翻用(%),515,备注:对于因含湿量大而分解的尼龙水口料,其性能不能再还原,即使重新干燥亦 难再次使用.,合适壁厚(mm),23.5,浇 口 设 计,小型制品可用潜水浇口或点式浇口,较大型制品则最好使用,大浇口但流道长度应越短越好,可用热流道.,收 缩 率(%),0.82.0(但需留意成型后吸湿的尺寸变化),吸 水 率(%),100%相对湿饱和时,它能吸收达8%或更多水份,聚 甲 醛(P O M),1、POM的性能:16000韩国-25000美国杜邦,POM是结晶型塑料,密度为,1.42g/cm,3,它的钢性很好,俗称“赛钢”,.,它具有耐疲劳、耐磨、耐热、耐冲击等优良的性能,且摩擦系数小,自润滑性好.,热变形温度为,172,POM不易吸湿,在潮湿的环境中尺寸稳定性好,其收缩率为2.1%,注塑时尺寸较难控制,POM+20%GF（玻璃纤维）缩水率为0.5%-1.5%,2、POM的应用:,可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.,3、POM的工艺特点:,POM加工前可不用干燥,最好在加工过程中进行预热(80左右),对产品尺寸的稳定性有好处.POM的加工温度很窄(195215),在炮筒内停留时间稍长或温度超过220时就会分解,产生刺激性强的甲醛气体.POM料注塑时保压压力要较大(与注射压力相近),以减少压力降.螺杆转速不能过高,残量要少;POM产品收缩率较大,易产生缩水或变形.POM比热大,模温高(80100),产品脱模时很烫,需防止烫伤手指.POM宜在“中压、中速、低料温、较高模温”的条件下成型加工,精密制品成型时需用模温机控制模温.,4、POM的加工条件:,5、POM的模具制作:,干燥温度(),可不用干燥,若受潮则100以下干燥2小时,模具温度(),4090,残料量(mm),26,熔胶温度(),195215,背压(Mpa),510,注射压力(Mpa),80140,锁模力约(ton/in,2,),24,注 塑 速 度,中等速度,回料转速(rpm),5070,螺杆类别,标准螺杆(直通式喷嘴),停机处理,需用PP/PE/PS料清洗,碎料翻用(%),1025,合适壁厚(mm),23.5,浇 口 设 计,大部分浇口设计均可以,如属小型零件则大多数采用针点浇口或,潜水浇口.,收 缩 率(%),2.02.5%之间,48小时内会出现后收缩约0.1%,高模温,长注塑时,间可使收缩减小.,聚 碳 酸 酯(P C),1、PC的性能:17000-20000,PC俗称,防弹胶,密度为,1.2g/cm,3,透明性好,.它具有优良的“韧而刚”的综合性能,机械强度高、韧性好、,耐冲击强度极高,、耐热耐候性好、尺寸精度和稳定性高.无毒无味。,PC热变形温度为135143,可长期在120130的工作温度下使用.,PC的缺点是:耐化学腐蚀性较差、流动性差、对水份极敏感,易产生内应力开裂现象.,2、PC的应用:,高温电气制品、风筒壳、火牛壳、电工用具、电机壳、工具箱、奶瓶、冷饮机壳、照相机零件、安全帽、齿轮、食品盘子、医疗器材、导管、发夹、吹风筒、理发用品、鞋跟、纤维增强后可作结构更强的工程零件、CD碟.,3、PC的工艺特点:,PC料对温度很敏感,其熔融粘度随温度的提高而明显降低,流动加快.对压力不敏感,要想提高其流动性,采取升温的办法较快.PC料加工前要充分干燥(120左右),水分应控制在0.02%以内.PC料宜采用“高料温、高模温和高压中速”的条件成型，模温控制在80110左右较好，成型温度在280320为宜。PC产品表面易出现气花，水口位易产生气纹，内部残留应力较大，易开裂，因此PC料的加工要求较高。PC收缩率较低（0.6%左右),尺寸变化小;PC料啤出的制品可使用“退火”的方法来消除其内应力。,4、PC的加工条件：,5、PC的模具制作：,干燥温度(),90100,干燥时间约(hr),2小时以上,模具温度(),80110,残料量(mm),28,熔胶温度(),280320,背压(Mpa),615,注射压力(Mpa),130180,锁模力约(ton/in,2,),46,注 塑 速 度,中速或高速,回料转速(rpm),6080,螺 杆 类 别,标准、细型(忌用抽湿螺杆及弹弓射咀),停 机 处 理,用HDPE清洗,碎料翻用(%),1025,合适壁厚(mm),23.5,浇 口 设 计,小型制品可用针形浇口,较大型制品则最好使用大浇口,但,流道长度应越短越好,直径越大越好.,收 缩 率(%),0.50.7%(纵向横向收缩非常接近),备 注:不适用于除湿(排气)式注塑料管的机型和长咀,聚 氯 乙 烯(P V C),1、PVC的性能:7000,PVC密度为1.381.41g/cm,3，,.PVC难闻难燃烧，耐化学腐蚀性较好,电绝缘性好,耐候性佳,热稳定性很差,易热分解，流动性差.收缩率大(1.52.3%),PVC产品表面光泽性差,未加可塑剂前，PVC为坚硬之塑料，耐湿性佳，但亦被酮类、酯类溶剂分解。,PVC种类很多,分为软质半硬质及硬质PVC,其性能(强度、韧性、透明性、流动性等)随种类不同而不同，,2、软PVC的应用:,薄膜和人造革、电线电缆的绝缘层、建材、凉鞋、台布、玩具、水管、地板、家庭用品、文具、包装用品、运动器材等.,3、软PVC的工艺特点:,PVC在150170下则呈熔融状态,190以上就会分解.软PVC加工温度范围窄(160185),加工较困难,工艺要求苛刻,加工时一般情况下可不用干燥(若需干燥,在6070下进行).模温较低(3050),PVC加工时易产生气纹、黑纹等,一定要严格控制好加工温度,螺杆转速应低些,残量要少,背压不能过高,模具排气要好.PVC料在高温炮筒中停留时间不能超过15分钟,软PVC宜用大水口进胶,采用“中压、慢速、低温”的条件来成型加工较好.软PVC产品易粘前模,开模速度(第一段)不宜过快,在流道冷料穴处应做成扣位式,以拉出水口;啤PVC料停机时需及时用PS水口料(或PE料)清洗泡筒,防止PVC分解产生HC1气体,腐蚀螺杆、炮筒内壁.,4、PVC的加工条件:,5、PVC的模具制作:,干燥温度（）,不用干燥,若潮湿时,需在70以下干燥1小时,模具温度（）,3050,残料量(mm),26,熔胶温度（）,160185,背压(Mpa),48,注射压力（Mpa),70110,锁模力约(ton/in,2,),2,注 塑 速 度,慢速或中速,回料转速(rpm),5080,螺 杆 类 别,标准螺杆(直通式喷嘴),停 机 处 理,有HDPE/PS清洗,碎料翻用(%),1525,合适壁厚(mm),23.5,浇 口 设 计,大多数入水口均可采用,因塑料粘度颇高,流道及浇口均需用比,正常略加大20%左右,切忌使用热流道系统,排气一定要充分.,收 缩 率(%),硬质:11.5 软质:1.52.3,K 料(人造橡胶)16000-19000,1.收缩率=0.5,密度为1.01g/cm3,2.加工温度范围在170250之间,模具温度宜在2060之间,3.透明、无味无毒,4.K料的流动性好,吸水性低,K料中含有丁二烯成分的多少,其硬度亦不同,5.耐冲击性能好,透明性好,热变形温度为77,6.耐化学性较差,易受油、酸、碱及活性强的有机溶剂侵蚀,7.K料的应用:盖子、瓶、衣架、玩具、食品包装及医药包装用品等,EVA-橡皮胶 13000,1.S=1.0,密度0.94,g/cm3,2。,料筒温度,120-180,模温,20-40,3.具有良好的柔软性，橡胶般的弹性,透明性好，化学稳定性良好，抗老化好，无毒性。与填料的掺混性好，着色和成型加工性好。4.应用：吹气玩具，鞋底，车胎，吸盘,PET（聚对苯二甲酸乙二醇酯）,1.S=2.0%,密度为1.301.38g/cm,3,PET+20%GF缩水率横的为0.25%直的为1.1%,2.长期使用温度可达120，电绝缘性优良，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。,4.应用:,非工程塑料级主要用于瓶,片材,相機底片,耐烘烤食品容器,录音带,磁带等 9000,电子电器零件；汽车工业零件 25000,另外还有轮椅车体及轮子、拉链、钟表零件,苯乙烯-丙烯腈共聚物(AS或SAN),1、AS的性能:透明大力胶 12500,AS为丙烯-苯乙烯的共聚体,密度1.07g/cm3,收缩率常取0.5,它不易产生内应力开裂.透明度较高,其软化温度和抗冲击强度比PS高,2、AS的应用:,太空杯，托盘类、冰箱内格、旋钮、灯饰配件、饰物、仪表镜、包装盒、文具、气体打火机、牙刷柄，制笔、浴室器具、化妆品容器等.,4、AS的加工条件,AS加工温度一般在210250为宜.该料较易吸湿,加工前需干燥一小时以上,其流动性比PS稍差一点,故注射压力亦略高一些,模温控制在4575较好.,塑料的简易鉴别方法,塑料的种类繁多,注塑件常用的塑料主要有:PE、PP、PS、AS(SAN)、BS、ABS、POM、PA、PC、PVC、ABS或AS玻纤增强料等.,塑料分子的结构、成分很复杂,特别是共聚、共混物及改性材料和含有各种添加剂(如:填料、稳定剂、增塑剂、阻燃剂、混合材料等)的塑料常常不能用简单的方法鉴别出来,需借助化学试验、测试仪器(光谱仪)等手段才能鉴别出其组成成份.,不同类型的塑料要知道其类别,实验室通常是通过一些精密的分析检测仪器来鉴别,如红外线光度计、色谱仪、色质仪、核磁共振仪等.由于这些检测仪器价格非常昂贵,一般的塑件生产厂家未必有条件购置.但实用(经验性)的塑料鉴别方法也有很多,其中有两种是最常用的:比重量度鉴别方法和燃烧特性鉴别方法.,在没有测试仪器分析化验室的情况下,可以通过密度大小、燃烧现象及外观颜色、制品性能的不同来加以区分;塑料着色以后,很难用肉眼直接看出是何种塑料,要用“看、听、闻、压、摔、咬”的方法来综合鉴别.现将各种常用塑料的特性、制品性能、鉴别方法等简单地介绍一下,供大家鉴别塑料材料时参考.,1、聚丙烯(PP)俗称百折胶,PP是最轻的一种塑料,密度为0.90.91g/cm,3,比水轻,在水中能浮于水面.PP料粒呈乳白色、半透明、蜡状物,燃烧时速度慢,火焰上端呈黄色,中间带蓝,有燃滴滴落现象,熄灭火焰后,有一股石蜡气味.PP制品质轻且硬,耐热、耐腐蚀、耐疲劳性优良,韧性好(能经受上万次弯曲、折迭),PP制品易老化.,备注:PP与PE(聚乙烯)特性相似,但PE密度为0.910.95g/cm,3,密度比PP稍大,硬度比PP稍低,鉴定PP时应与PE要仔细地加以区分开来.,2、苯乙烯(PS)俗称硬胶,纯PS是一种硬而脆的无色透明塑料,密度为1.05g/cm,3,接近水的比重.PS燃烧速度慢,火焰黄亮、闪光、冒黑烟,熄灭后有一股特殊的煤气味;PS制品硬度高,脆性大,易划伤和产生内应力开裂现象,用手能折断(脆性破坏);PS制品表面光泽性良好,耐冲击强度低.,3、丙烯腈-苯乙烯共聚物(AS或ASN)俗称透明大力胶,SAN(AS)是PS改性后的一种微蓝色透明粒料,密度为1.08g/cm,3,比水略重.SAN慢速燃烧、火焰闪光、黄亮、冒黑烟,熄灭时有一股似PS刺激性的气味(腥味),SAN制品韧性增大,比PS制品的脆性有所改善.,4、丙烯腈-丁二烯-苯乙烯共聚物(ABS树脂)俗称超不碎胶,ABS是一种通用的工程塑料,料粒呈牙黄色(象牙白),为不透明塑料,密度为1.06g/cm,3,比水略重.ABS能慢速燃烧、火焰黄亮、闪光、冒黑烟,熄灭后,有一股似PS刺激性腥味.阻燃ABS很难燃烧,离火后自熄现象.ABS玻璃纤维料粒粗糙,呈浅灰色,光泽性较差.ABS制品具有“韧、硬、刚”的综合性能,强度高、刚性好,硬度、耐冲击性、制品表面光泽性好.,5、聚甲醛(POM)俗称赛钢,POM是一种白色不透明粒料,密度很大,一般为1.42g/cm,3,比水重.,燃烧时火焰呈蓝色,几乎无色(不冒烟),熄灭后有一股强烈地、刺激性甲醛气味(易流眼泪).POM制品硬度高,刚性好,耐磨、强度高;制品表面光泽性好,手模时有一种油腻感,POM是一种刚性很高的工程塑料,与金属性能相似.,6、聚碳酸酯(PC)俗称防弹胶,PC是一种综合性能优良的工程塑料,纯PC密度为1.20g/cm,3,比水重.PC料粒呈微黄、透明状.PC燃烧时,火焰明亮,冒大量黑烟、起泡、炭化,离火后有自熄现象,有一股略刺激性的酚(香)味.PC制品耐冲击强度高、耐温性好(120)、韧性好,且有较高的硬度、刚性.PC制品常发生内应力开裂现象.,7、聚酰胺(PA)俗称尼龙,PA品种繁多,常见有PA6、PA66、PA1010等.纯PA密度在1.051.15g/cm,3,之间,PA是一种浅黄色、半透明的料粒,外观比较粗糙(不光滑).PA燃烧时火焰上黄下蓝,噼啪起滴成纤,离火后能自熄(不冒黑烟),有一股燃烧角质(指甲、头发)的气味.,8、聚氯乙烯(PVC),PVC是一种热稳定性较差的塑料,种类较多,分为软质、半硬质、硬质PVC三种.PVC大多为白色粉末料或片料、粒料等.纯PVC为无色透明料粒,密度为1.251.45g/cm,3,比水重.燃烧慢,火焰上黄、下绿、冒黑烟,离火后能自熄,有一股刺激性(HCL)焦糊气味.检查塑料中是否含有氯元素,常用铜丝在生灯(酒精灯)上加热至无色红热状态,再取少量待测塑料,置于铜丝上加热,火焰呈现蓝绿色(CuCL,2,),则认为塑料中含有氯.PVC制品强度刚性均较低.,9、有机玻璃(PMMA),有机玻璃又称亚加力,其料粒大多为无色透明(有的为微蓝色),密度为1.20g/cm,3,左右.制品透明性最好,与PS相比韧而不易脆裂;但与PC相比其韧性/强度都较低,表面硬度低、易被硬物划伤.,PMMA较易燃烧,火焰呈蓝色(黄顶),不冒烟,燃烧易出现起滴起泡现象;离火后仍能继续燃烧,并发出强烈的花果臭味(类似于榴莲气味)或腐烂的蔬菜臭味.,比 重 鉴 别 方 法,测 试 用 液 体 名 称,比 重,测试比重用具,工 业 用 酒 精,0.8,容量瓶,试管架,试管,镊子,试管用搅拌棒,水,1,氯化钠 (饱和盐水),1.22,氯 化 镁,1.33,氯 化 锌,1.63,为了满足注塑行业不断高涨的市场对塑料的要求,几十年来科学家们一直努力研制出更多的性能优异的新型合成树脂,同时又对现有的树脂必能进行改良,层出不穷地推出高性能化新品种.,通过改性,可使合成树脂实现高性能的主要方法有如下几种:,(1)共聚合,采用两种以上的单体进行聚合的方法.,(2)合金化,把两种以上的聚合物通过混合/混炼,形成微分散结构的方法.,(3)复合化,在树脂中添加聚合物以外的物质的方法.,(,4)立体规整化,采用新型的聚合催化剂提高聚合物分子有序性的方法.,其中(1)和(4)可以被认为是化学改性的方法,而(2)和(3)是物理改性的方法.使用这些方法不仅可以制造出具有一般性能的材料,而且还可以制造出各种具有高性能的材料.,热塑性塑料的高性能化,合金塑料,把两种以上的聚合物混合在一起各取其所长,互相弥补其所短的方法叫做合金化,.为了达到预期的目的,必须使体系像两种以上的金属经熔融混合得到的金属合金那样,具有较稳定的微分散结构.,如果两种聚合物具有相容性,则可以达到分子水平的混合,这种混合物在成型中其行为举动相当于一种聚合物,其成型品中各部分的微观结构也是完全均一的.但大多数聚合物之间是不相容的,对不相容的聚合物单纯地用机械的手段将其混合,是不可能使其形成均一分散的结构的.为此,常常通过机械手段和化学手段并用的方法,尽可能使其形成较微细的分散(微分散),以提高体系的均一程度实现良好的物性,这就是现在一般所进行的合金化的方法.,1、相容性聚合物合金,上个世纪七十年代,人们已经认识到聚苯醚(PPO)和聚苯乙烯(PS)是能达到分子水平相容的,而后美国的CE公司把用PPO/PS混合的各种型号的成型材料推向了市场.,丙烯腈和苯乙烯的共聚物(AS)和聚甲基丙烯甲酯之间有着较好的相容性,将两者通过熔融混合而成的聚合物合金,商品名叫Stylac,它具有透明性、耐候性兼务备的特性.,2、非相容性合金,耐冲击性聚丙烯、耐冲击性聚苯乙烯等都属于非相容性合金.在非相容性合金中,大多数都是选择弹性体聚合物以提高其基体聚合物有耐冲击强度的体系.,最近问世的Stylac AT30,也属于这种合金,AS和PMMA有较好的相容性,经混合后制成的AT30具有较好的表面硬度、透明性和耐冲击性.,制作非相容性合金的另一种方法是,在混合时加入第三种聚合物作为相容剂以形成稳定的微分散体系.,复合化,所谓复合化,就是在聚合物中加入各种填料(填充剂)以实现高性能化的一种方法.在各种聚合物中如聚丙烯、聚酰胺(尼龙)、聚碳酸酯等都是很常用的,而填充剂一般以玻璃纤维、碳纤维等为主流.,玻璃纤维具有价格低拉伸强度大的优点,日本常用直径为13um的,而欧美常用10.5um的玻璃纤维做填充剂使用.碳纤维的强度和玻璃纤维差不多,但其重量轻.一般玻璃纤维和碳纤维的配合量都在数十份左右,在这种情况下能使材料轻量化的面纤维是有利的,此外在要求高强度和高刚性的场合,碳纤维也是有利的.,配合30%40%的短玻璃纤维后对各种树脂具有补强效果,凡添加了玻璃纤维的体系,在100以上的高温条件下,其拉抻强度能达到室温条件的几倍.为了使体系达到更好物性,玻璃纤维和聚合物的界面接着是极为重要的,为此玻璃纤维必须经过预先处理,以期提高其表面硬度、集束性和聚合物的亲合性.,最近,有人报告了用粘土作填充剂的方法;在尼龙中仅添加4%的粘土,就可以把尼龙在120下的弹性模量提高三倍以上,而且其热变形温度也得到了大幅度的提高.,目前粘土尼龙已经进入实用化,被用于汽车发动机室内部件使用.今后,这种复合化的方法也必将在其化聚合物上得到应用,塑料的选用,选材四个途径，,1。制品用途；,2。制品要求性能；,3。制品的形状结构大小；,4。经济成本和安全卫生等因素,。,实例分析：,1。大型平板类胶件的选材：PP，HIPS等；,2。功能简单或无功能：PE，PP，HIPS，PS等；,3。功能多或产品附加值高：ABS，PC等；,4。透明胶件：PS，PMMA，K料，MBS，PC,EVA等。,5。耐磨件（如齿轮,轴承等）：POM，PA等。,6。耐（抗）冲击类胶件：PC；,7。缓冲（击）类胶件：PVC,EVA。,加群 肇念霜淭,
